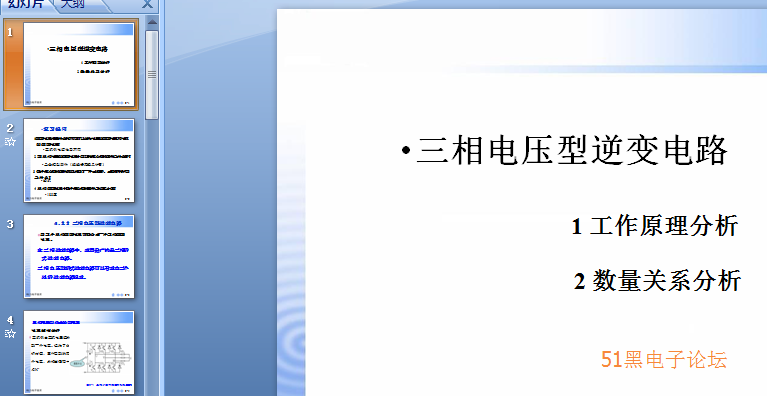

三相電壓逆變原理的講解
下載附件
2018-5-13 03:47 上傳
在三相逆變電路中，應用最廣的是三相橋式逆變電路。
三相電壓型橋式逆變電路可以看成由三個半橋逆變電路組成。
下載附件
2018-5-13 03:48 上傳
下載附件
2018-5-13 03:48 上傳
下載附件
2018-5-13 03:48 上傳
三相電壓型橋式逆變電路特點

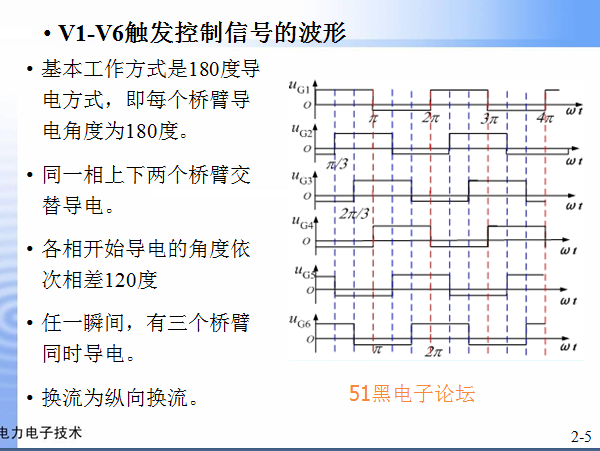

基本工作方式為180度導電。即每個橋臂的導電角度為180度。

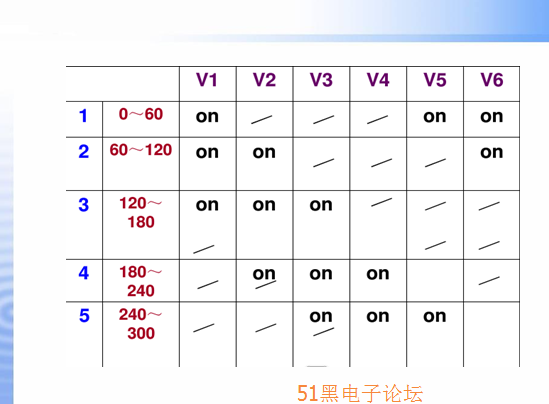

同一相上下兩個橋臂交替導電，各相開始導電的角度相差120度，任一瞬間又三個橋臂同時導通。
每次換流都是在同一相上下兩臂之間進行，所以稱為縱向換流。
全部資料51hei下載地址：
三相電壓型逆變原理.7z
(493.06 KB, 下載次數: 16)
2018-5-10 11:38 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
|
