LCD1602液晶滾動字符串單片機程序詳細講解和實驗現象視頻

[復制鏈接]
ID:255871 發表于 2019-4-13 09:20 | 顯示全部樓層 |閱讀模式
這里通過三種方法實現了單片機控制字符串的滾動

方法一：向液晶寫入字符串后，連續發送0x1c指令可以是整個屏幕向左滾動，0x18向右滾動這個方法在我上傳的程序中沒有用到

方法二：通過軟件的方法讓液晶的整個屏幕滾動，效果和方法一相同，實現較復雜，不建議使用這種方法在lcd.c文件中封裝成了rolling_screen()函數

方法三：由于上兩種方法會將屏幕的上下兩行同時滾動，無法實現一行滾動一行靜止不動，所以方法三通過：每次打印后對寫入首地址的移動和對字符串指針的移動來實現字符串的滾動效果，這種方法在led.c文件中封裝成了rolling_str()函數，這個函數僅作原理示范，不建議直接調用，
在我的程序中我把這個函數分解后放入了定時器，利用定時器完成每一次刷新，main（）函數中使用的就是定時器刷新的方法

另注：time.c文件中定義了延時和定時器初始化函數，是lcd.c的支持文件
關于程序更詳細的說明我放在了PPT中，版本支持位2013+
程序工程使用Keil4建立仿真使用Proteus7.8，連接方式見lcd.h文件關于底層端口的定義

視頻預覽：

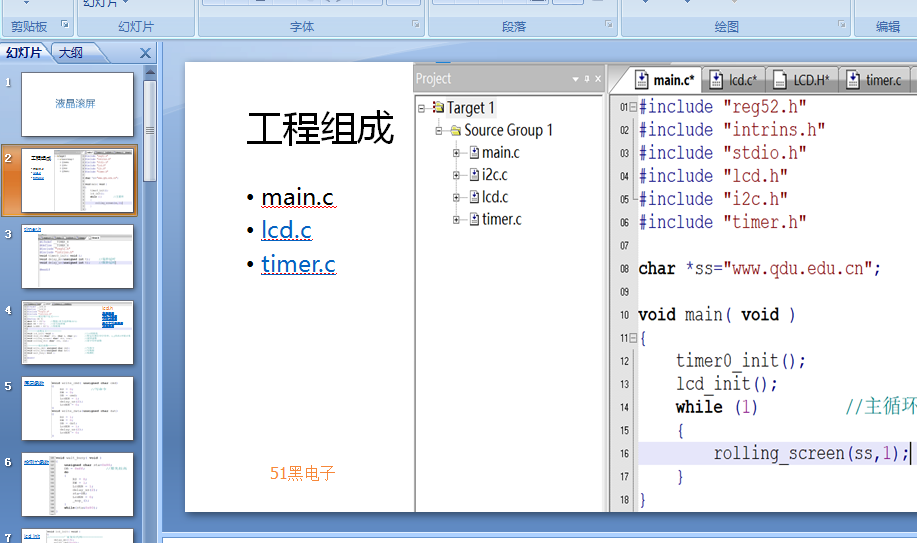

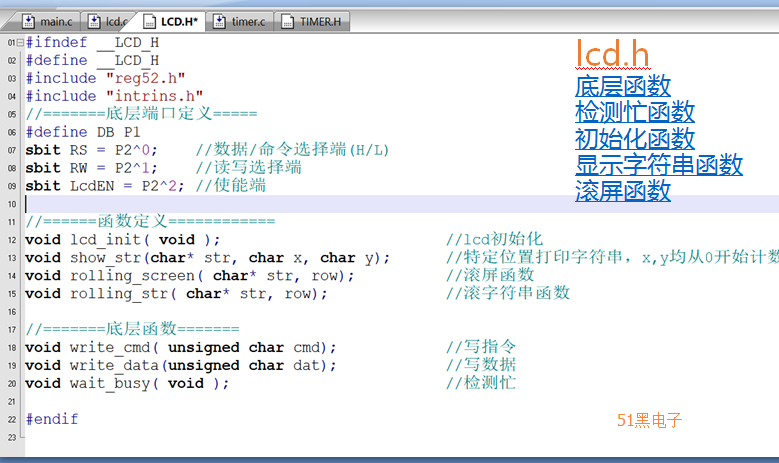

PPT內容預覽（內含關于1602液晶滾動顯示源程序的詳細講解）：
0.png 0.png

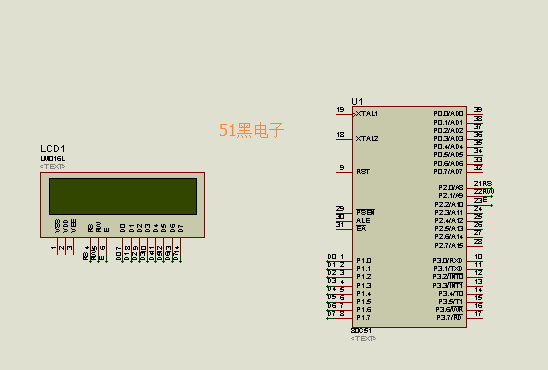

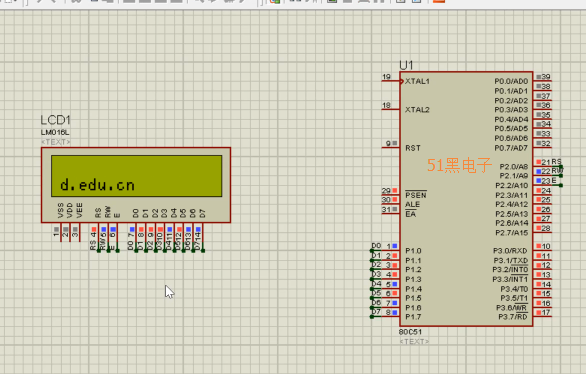

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. #include "lcd.h"
  2. #include "timer.h"


  5. void lcd_init( void )
  6. {
  7. //========廠家復位代碼=============
  8.         delay_ms(15);
  9.         write_cmd(0x38);
  10.         delay_ms(5);
  11.         write_cmd(0x38);
  12.         delay_ms(5);
  13.         write_cmd(0x38);
  14.         wait_busy();
  15.         write_cmd(0x38);
  16.         wait_busy();
  17.         write_cmd(0x08);
  18.         wait_busy();
  19.         write_cmd(0x01);
  20.         wait_busy();
  21.     write_cmd(0x06); //寫字符后地址加1, 光標加1
  22.         wait_busy();
  23.     write_cmd(0x0c); //清屏
  24. //=======復位代碼結束===============

  26. }

  28. void show_str(char* str, char x, char y)         //指定位置打印字符串函數
  29. {
  30.         char *p = str;
  31.         wait_busy();
  32.         write_cmd(0x06);                                                 //地址遞增，不滾屏
  33.         wait_busy();
  34.         write_cmd(0x80+y*0x40+x);                                 //計算地址
  35.         while(*p)                                                                 //打印字符串
  36.         {
  37.                 wait_busy();
  38.                 write_data(*(p));
  39.                 p++;
  40.         }
  41.
  42. }
  43. void rolling_screen( char* str, row)
  44. {
  45.         char *p = str;                                                  //指針指向字符串
  46.         wait_busy();
  47.         write_cmd(0x07);                                          //地址遞增，滾屏
  48.         row=0x80+row*0x40+16;                                  //計算地址
  49.         wait_busy();
  50.         write_cmd(row);                                              //寫地址
  51.         while(1)
  52.         {
  53.                 wait_busy();
  54.                 write_data(*(p));                                  //寫一個字符
  55.                 delay_ms(300);                                          //稍加延時
  56.                 p++;                                                          //指針加1
  57.                 if(*p ==0)                                                  //全部寫完之后再?gòu)念^開始
  58.                 {
  59.                         p=str;
  60.                         write_cmd(row);
  61.                 }
  62.         }

  64. }

  66. void rolling_str( char* str, row)
  67. {
  68.         char *p = str;
  69.         char  offset=16,n=0;
  70.         wait_busy();
  71.         write_cmd(0x06);                          //地址加一，不滾屏
  72.         row = 0x80+row*0x40;                  //計算在哪一行
  73.         wait_busy();
  74.         write_cmd(row+offset);                  //設初始地址
  75.         while(1)
  76.         {
  77. //==============1打印一行字符串==================
  78.                 while(*p)                                    //打印一行字符
  79.                         {
  80.                                 write_data(*p);
  81.                                 p++;
  82.                         }
  83.                 write_data(' ');          //掃尾，否則最后一個字符會拖成一個長長的小尾巴
  84.                 delay_ms(200);                          //稍加延時
  85. //=============2將字符串打印的位置移動============
  86.                 if(offset>0)offset--;          //字符串整體左移
  87.                 else n++;                                  //當移到頭了，把字符串的頭去掉
  88.                 write_cmd(row+offset);          //設置當前地址
  89.                 p=str+n;                                  //從第n個字符開始打印，就是去掉字符串的頭

  91.                 if(*p==0)                                  //字符串打印完了
  92.                 {
  93.                         write_data(' ');      //掃尾
  94.                         n=0;                                  //n歸零
  95.                         p=str;                                  //重新載入字符串
  96.                         offset=16;
  97.                         write_cmd(row+offset);//重置偏置
  98.                 }
  99.
  100.         }
  101. }

  103. void write_cmd( unsigned char cmd)
  104. {
  105.         RS = 0;                    //寫命令
  106.         RW = 0;
  107.         DB = cmd;
  108.     LcdEN = 1;
  109.         delay_us(2);
  110.     LcdEN = 0;
  111. }
  112. void write_data(unsigned char dat)
  113. {
  114.     RS = 1;
  115.         RW = 0;
  116.     DB = dat;
  117.     LcdEN = 1;
  118.         delay_us(2);
  119.         LcdEN = 0;
  120. }

  122. void wait_busy( void )
  123. {
  124.         unsigned char sta=0x80;
  125.         DB = 0xff;                        //要先拉高
  126.         do
  127.         {
  128.                   RS = 0;
  129.                 RW = 1;
  130.             LcdEN = 1;
  131.                 delay_us(2);
  132.                 sta=DB;
  133.                 LcdEN = 0;
  134.                 _nop_();
  135.         }
  136.         while(sta&0x80);
  137. }


  140. void timer0() interrupt 1
  141. {
  142.         static bit ft0 = 1;                         //flag標記進來的是奇數次還是偶數次
  143.         static char *p;                                 //字符串指針，指向字符串的某個位置
  144.         static char offset=16,n=0;         //offse是在某一行的偏移地址，n與P配合
  145.         extern char *ss;                         //使用外部的字符串

  147.         TH0 = (65536-50000)/256;
  148.         TL0 = (65536-50000)%256;
  149. //=============1打印一行字符串========================
  150.         if(ft0)
  151.         {
  152.                 ft0 = 0;                                 //取反
  153.                 while(*p)                                   //打印一行字符
  154.                         {
  155.                                 write_data(*p);
  156.                                 p++;
  157.                         }
  158.                 write_data(' ');          //掃尾，否則最后一個字符會拖成一個長長的小尾巴
  159.         }
  160. //===========2對字符串進行移位==========================
  161.         else                                                  //將字符串移動到一個位置顯示
  162.         {
  163.                 ft0 = 1;
  164.                 if(offset>0)offset--;          //字符串整體左移
  165.                 else n++;                                  //當移到頭了，把字符串的頭去掉

  167.                 write_cmd(0xc0+offset);          //設置當前地址
  168.                 p=ss+n;                                  //從第n個字符開始打印，就是去掉字符串的頭

  170.                 if(*p==0)                                  //字符串打印完了
  171.                 {
  172.                         write_data(' ');      //掃尾
  173.                         n=0;                                  //n歸零
  174.                         p=ss;                                  //重新載入字符串
  175.                         offset=16;
  176.                         write_cmd(0xc0+offset);//重置偏置
  177.                 }
  178.         }
  179. }
復制代碼

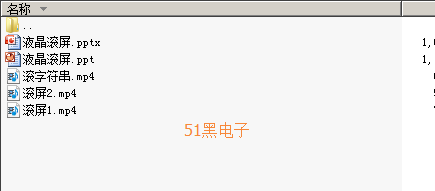

所有資料51hei提供下載:
ppt(程序詳細講解和實驗現象視頻).rar (3.46 MB, 下載次數: 22)
程序和仿真.rar (67.66 KB, 下載次數: 18)
