重寫STC12C2052AD單片機構成的0-5伏數字電壓表

ID:695961 · 發表于 2020-4-5 23:26

最近一直在研究05年一個論壇的哥們發的帖子《STC12C2052AD單片機構成的0-5伏數字電壓表》

地址：http://www.torrancerestoration.com/bbs/dpj-33280-1.html

看過以后很受啟發，一直想照著做一個。無奈那哥們只發了幾張簡單的圖片，用黑幣下載的附件也只是簡單的幾個圖片以及HEX文件，連個源程序也不給分享，最主要的是電路圖也是PCB畫的，這讓我們新手情何以堪啊？？？

于是花了點時間，突擊了一下各個知識點。期間論壇的朋友們也給了我很大的幫助，在此謝謝大家。

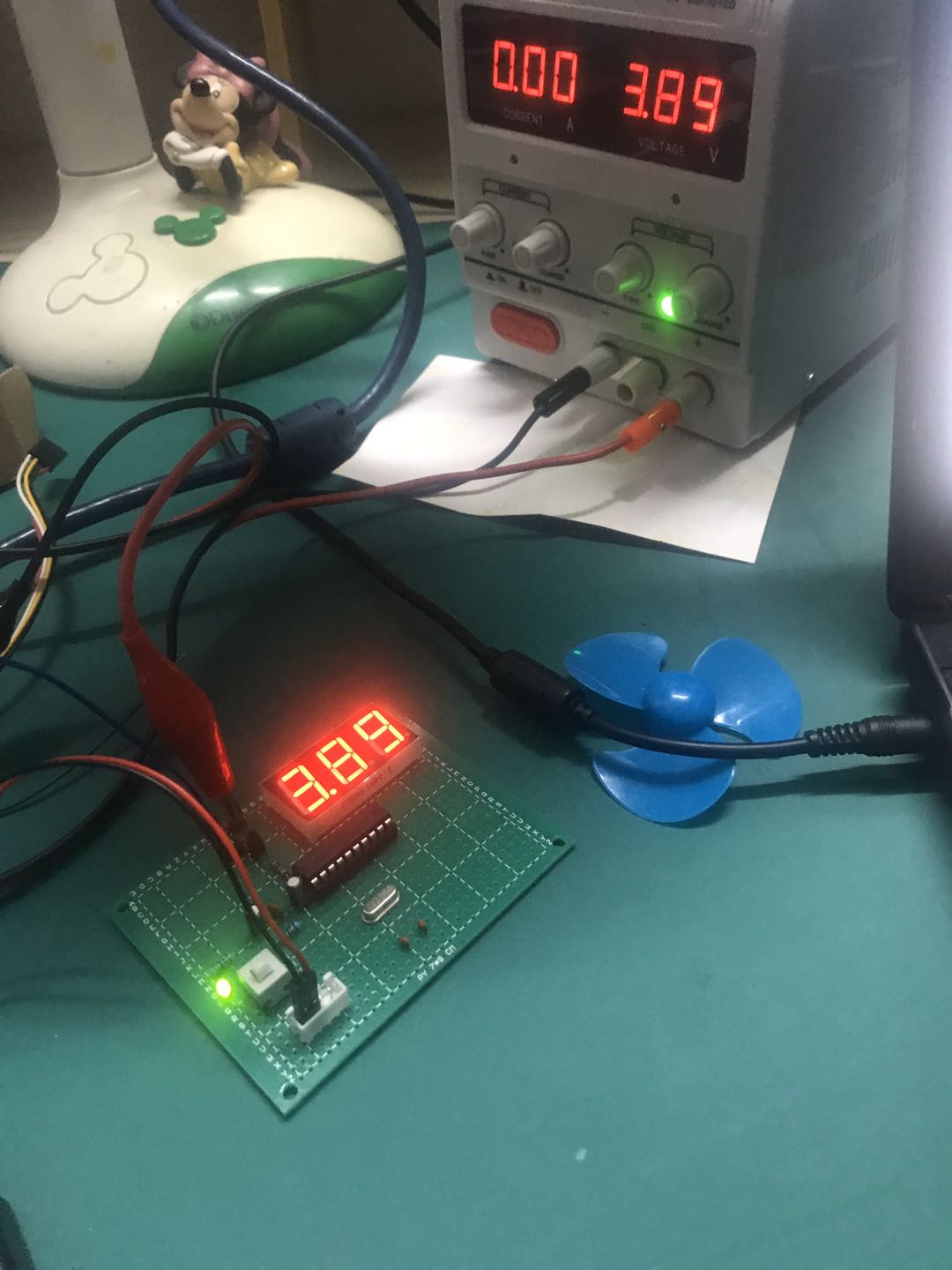

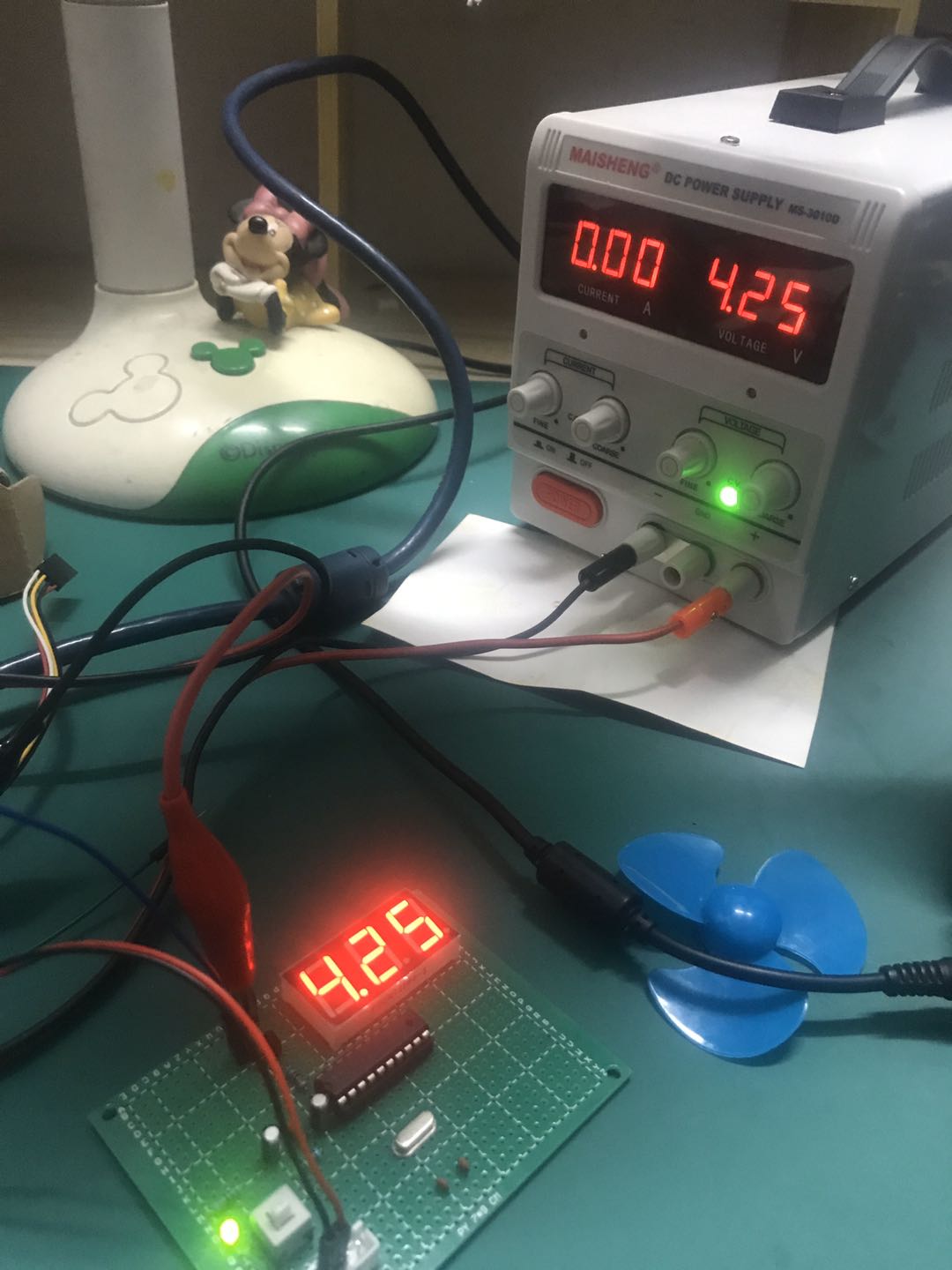

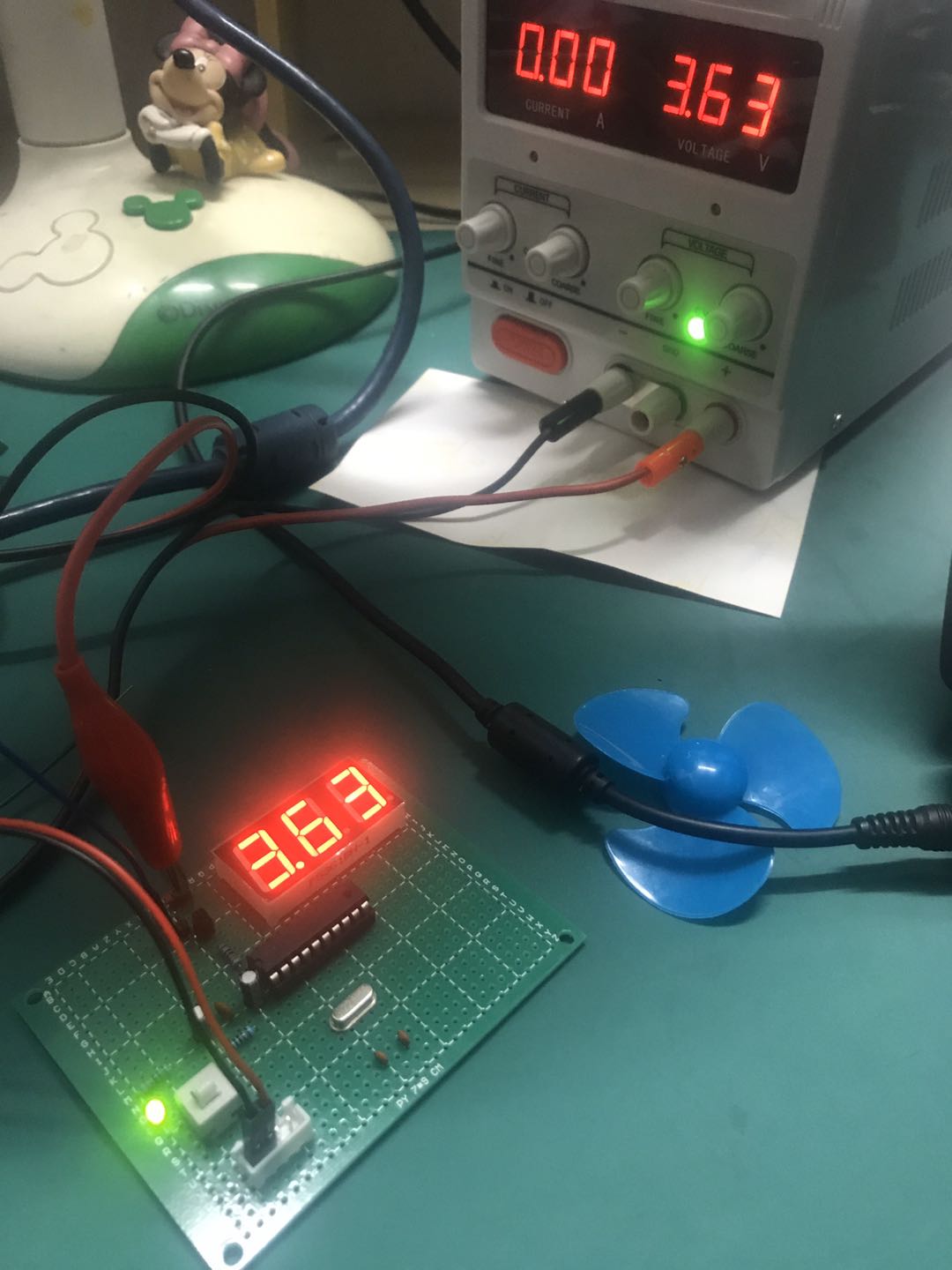

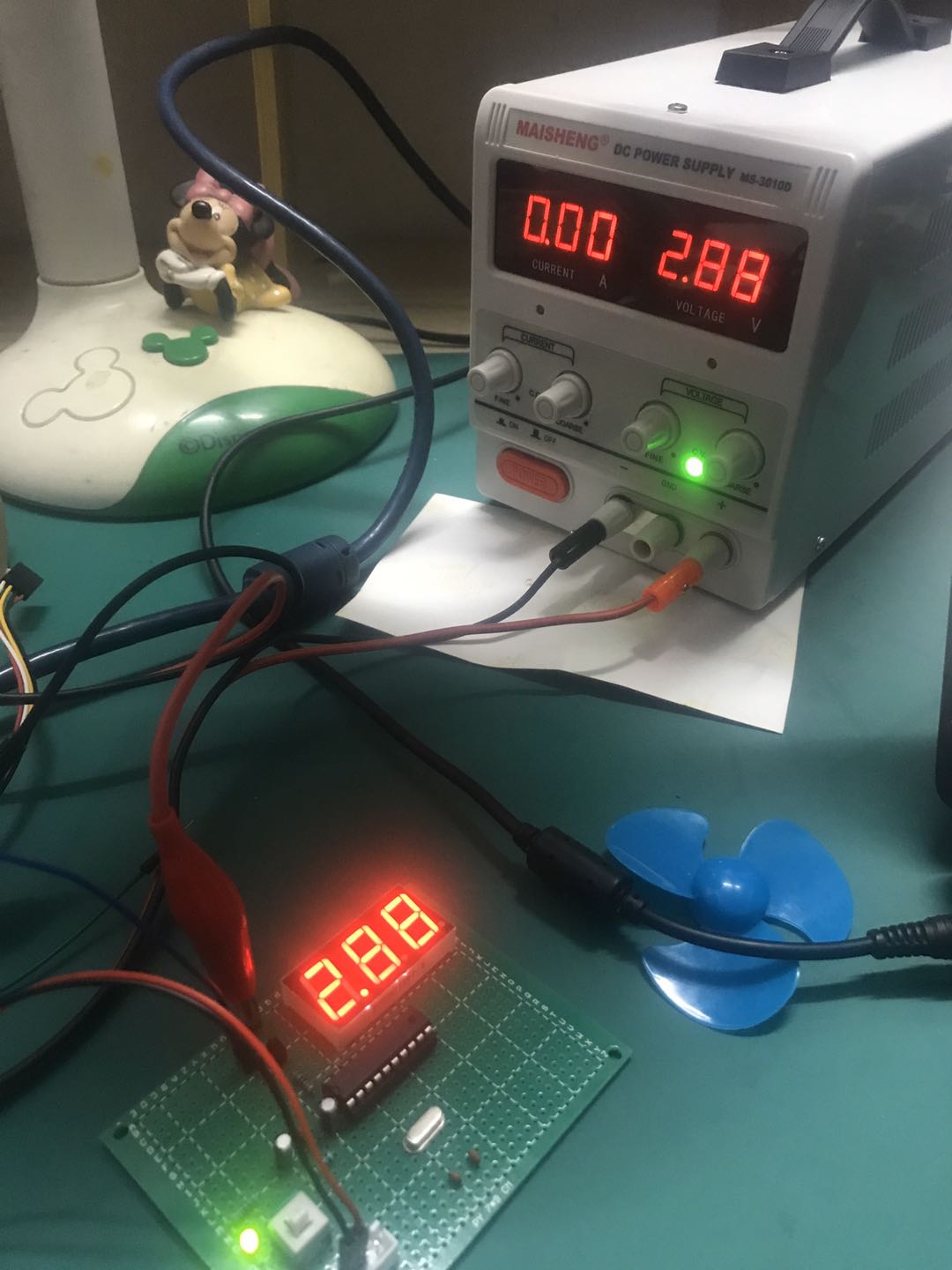

所幸，結果還是不錯的。發幾張圖大家先LOOK一下：

本來想使用4位數碼管給出個更精確的值，但是我需要使用串口通訊來記錄被測電池的電量變化與時間的關系，再加上一個TL431給出的2.5的基準參考電壓，已經沒有多余的IO口讓我使用了。如果使用15系列的單片機，有10位AD以及26個IO口，實現會更好。至少我不會因為沒有一個整體的IO口被數碼管的顯示搞的把0-9再重新編碼。。。

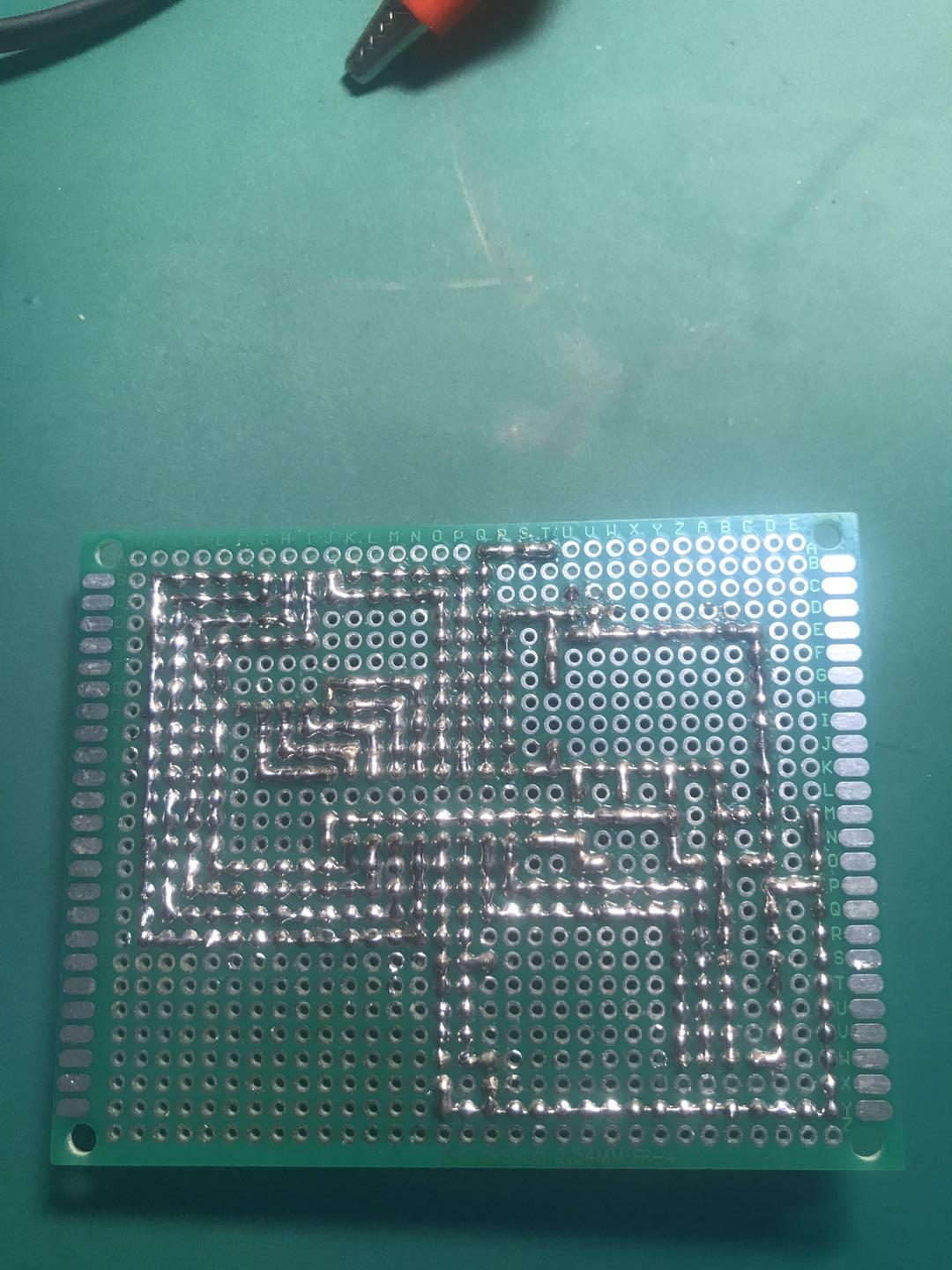

在焊接的時候，臨時把3寸的數碼管換成了5寸的，導致占用了很大一部分空間，線的排序又臨時更改了一下，導致數碼管的焊接比原始繪制的洞洞板又復雜了一些。。。

還好，結果是好的。

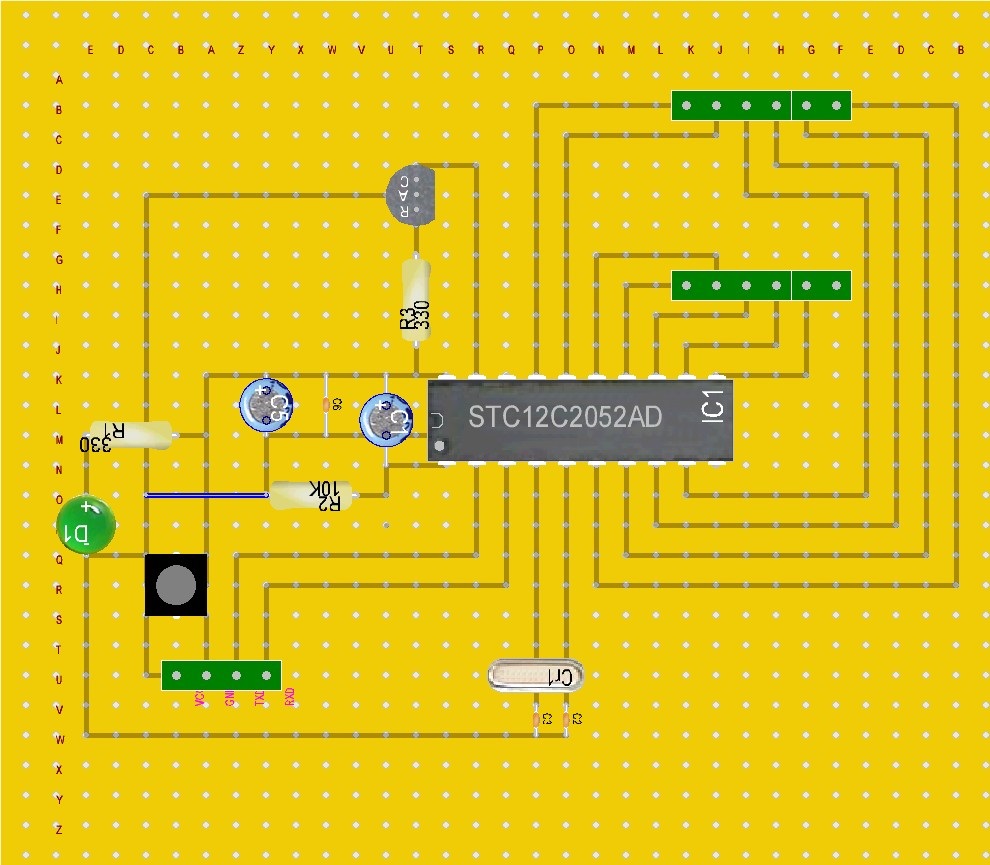

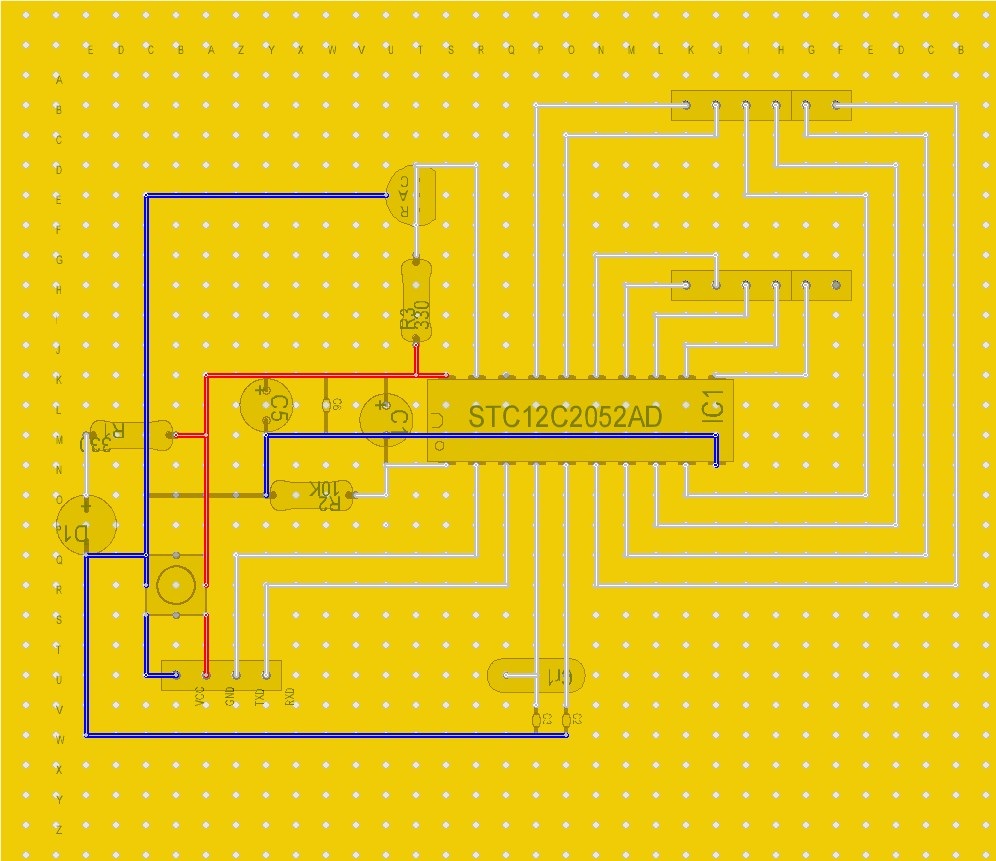

洞洞板設計如下：


Project.zip (2.45 KB, 下載次數: 82)

最后再次謝謝論壇的朋友給予的幫助。

ID:695961 · 發表于 2020-4-11 17:21

洞洞板還有一點沒有畫上去（

忘記了。。。）

就是空出的那個P1.0腳接待測電壓的正級。待測電壓的負極和單片機共地即可。

ID:17204 · 發表于 2020-4-15 15:50

不錯，謝謝分享！

ID:367060 · 發表于 2020-4-27 00:53

ad采樣正在研究
