GRIFFIN格里芬是美國第一手機殼品牌，同時又是全球最大的個人電腦和數碼產品周邊配件的提供商。自1992年成立以來，就一直致力于設計和制造非常有創意的產品。和Apple蘋果有著非常緊密的合作，是蘋果全球最重要的戰略合作伙伴之一。 近期充電頭網拿到了GRIFFIN格里芬品牌的一款充電器，這款產品機身采用方塊造型，自帶USB-C輸出線纜，支持5V3A 15W輸出。下面我們就對這款充電器進行拆解，看看作為蘋果的合作伙伴，格里芬的產品設計做工如何。
一、GRIFFIN 15W USB-C充電器外觀

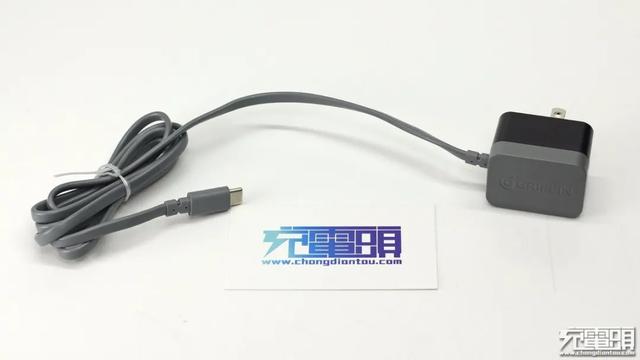

充電器機身外殼由黑灰兩部分組成，表面磨砂處理，側身各面之間弧面過渡；自帶USB-C輸出線纜，線身扁平設計，兩端做了抗彎折處理。

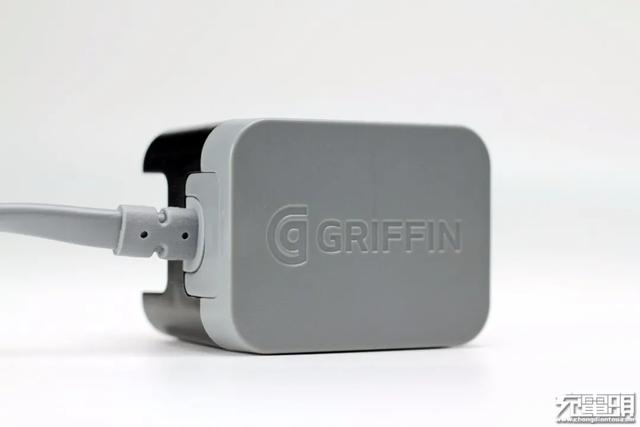

充電器機身頂面凹印GRIFFIN品牌。

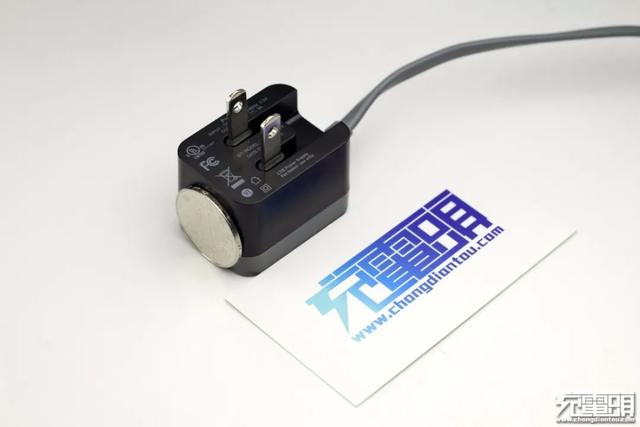

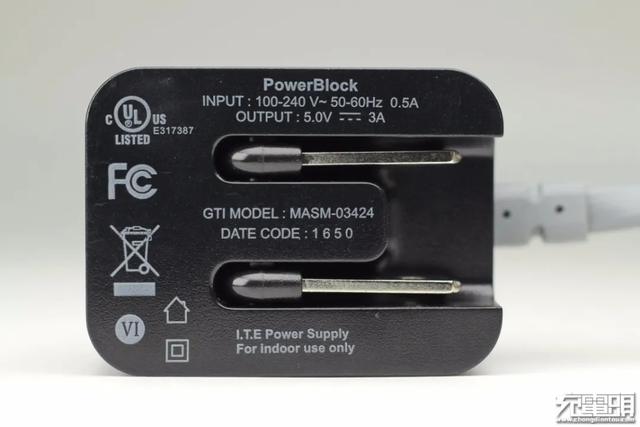

輸入端配備可折疊美規插腳，外殼上標注充電器參數信息：輸入：100-240V~50/60HZ 0.5A；輸出：5V3A；產品已經通過了UL認證、FCC認證和VI級能效認證。

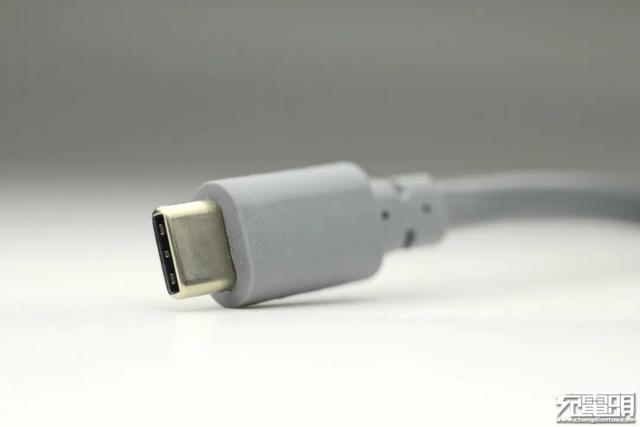

USB-C線頭塑料殼磨砂處理，方便用戶插拔使用。
和一元硬幣大小直觀對比。

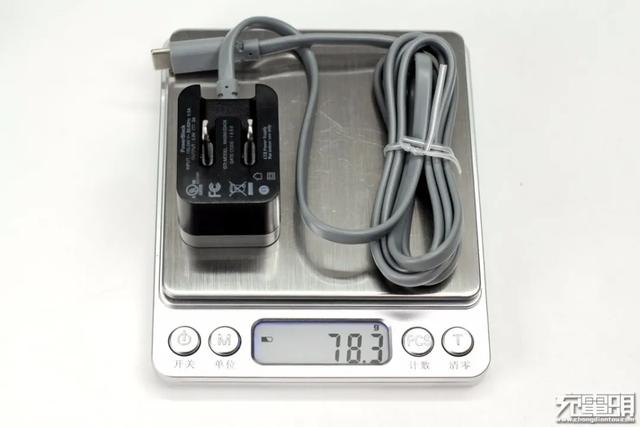

充電器帶線纜總重約為78g。

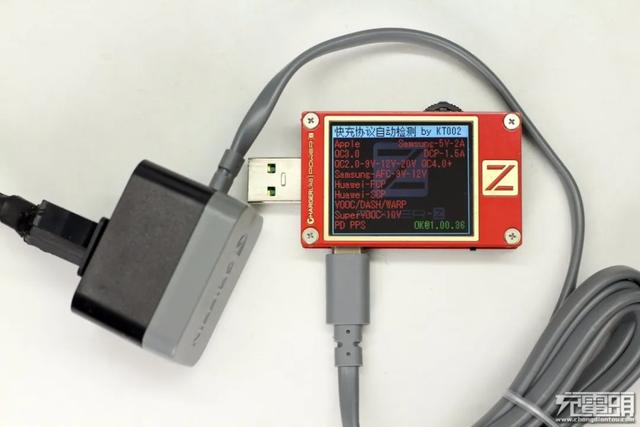

使用ChargerLAB POWER-Z KT002沒有檢測出這款充電器支持的協議。
二、GRIFFIN 15W USB-C充電器拆解
黑灰機身外殼采用超聲波工藝焊接，插腳使用螺絲和塑料板固定封裝，并通過AC導線和PCB板連接通電。

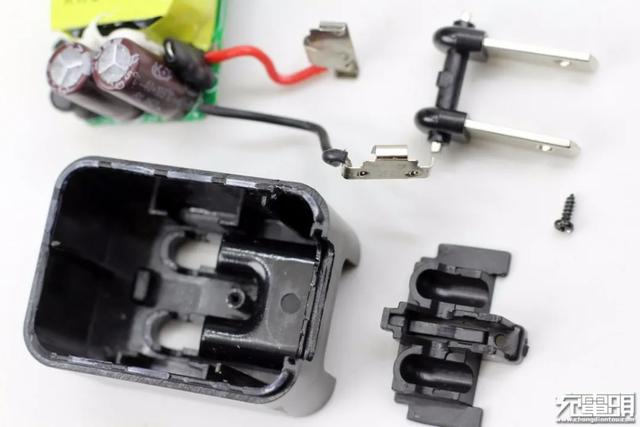

插腳端拆開一覽。

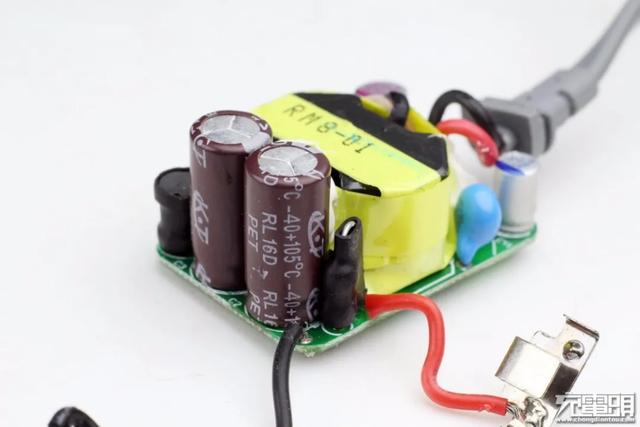

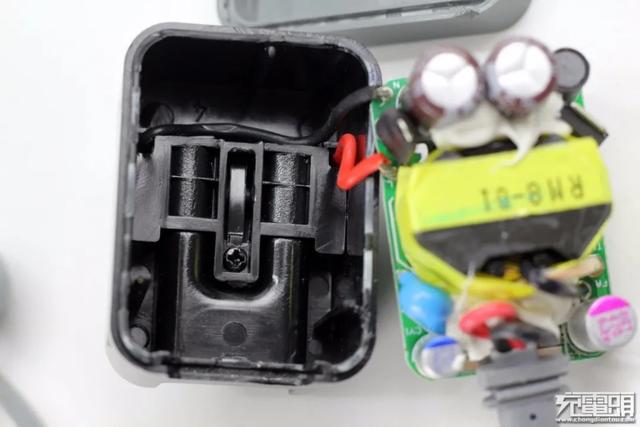

PCB板正面一覽，變壓器以及兩端電容等元器件打膠固定。

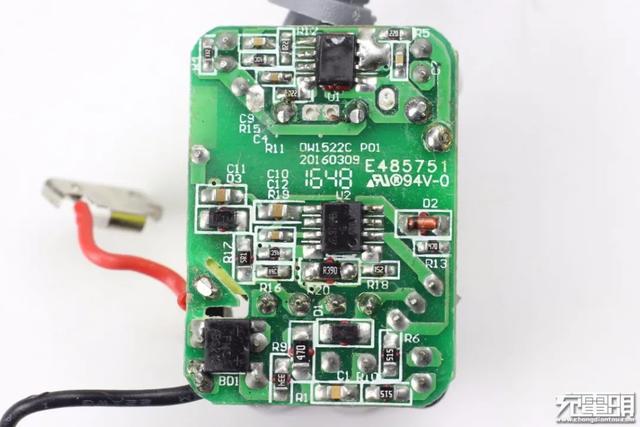

PCB板背面一覽，初次級分界明顯，且留有足夠的安全距離。
經過對PCB板正背面電路觀察分析發現，這款充電器采用開關電源原邊反饋架構，固定輸出5V電壓，不支持PD協議。下面我們從輸入端開始一一了解各元器件的信息。
輸入端一覽，保險電阻和工字電感外套熱縮管。

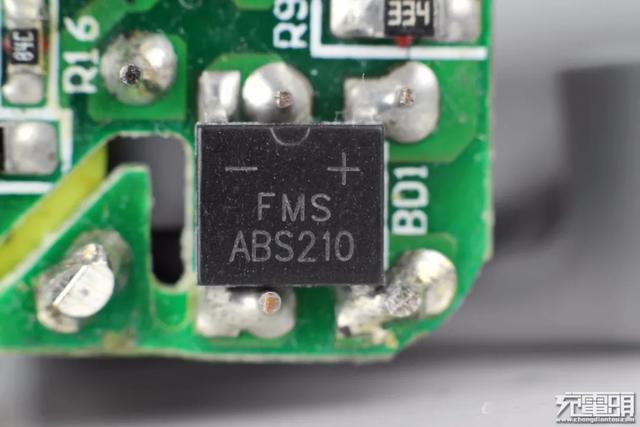

一顆ABS210整流橋。

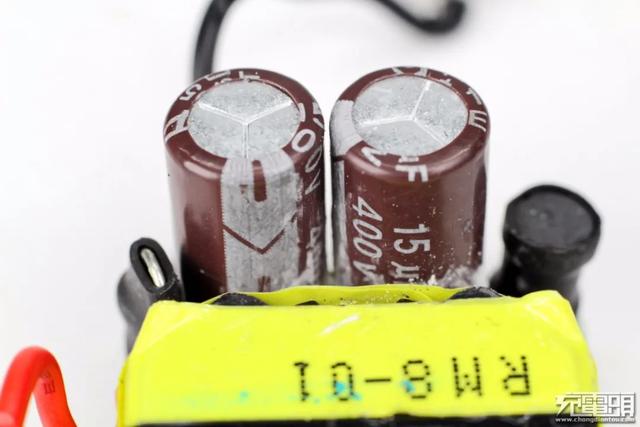

兩顆高壓濾波電解電容規格均為400V 15μF，來自東莞凱特電容有限公司。

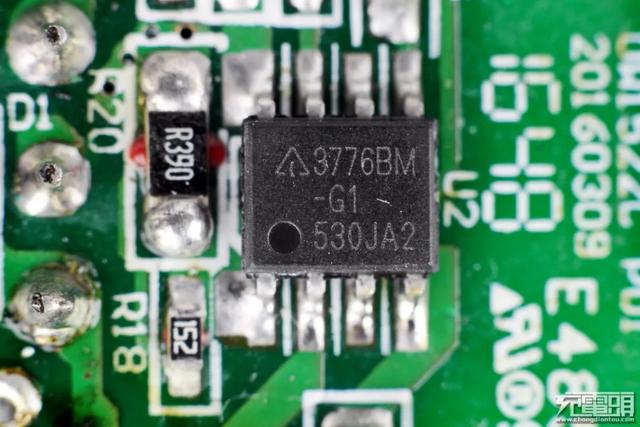

PWM主控芯片，DIODES AP3776B，高性能開關電源控制器，并且具有極低的待機功率，原邊反饋無需光耦元件。

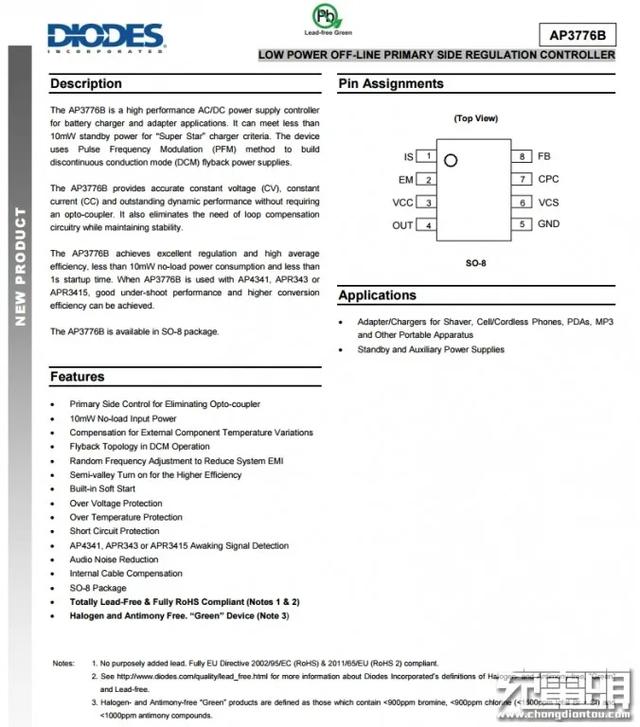

DIODES AP3776B 資料信息。

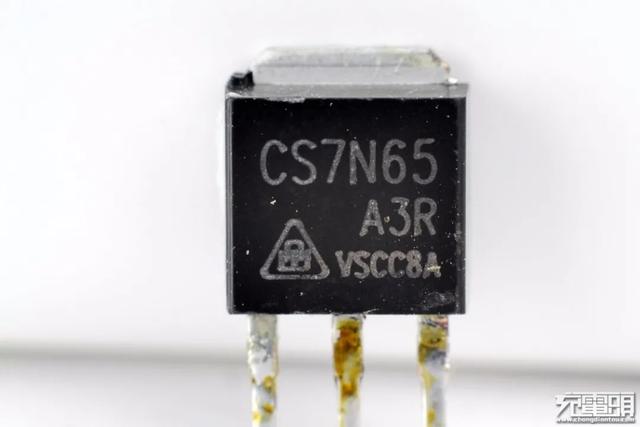

初級開關MOS特寫，型號CS7N65F，NMOS，耐壓650V，電流7A，導阻1.2Ω，來自無錫華潤華晶微電子有限公司。

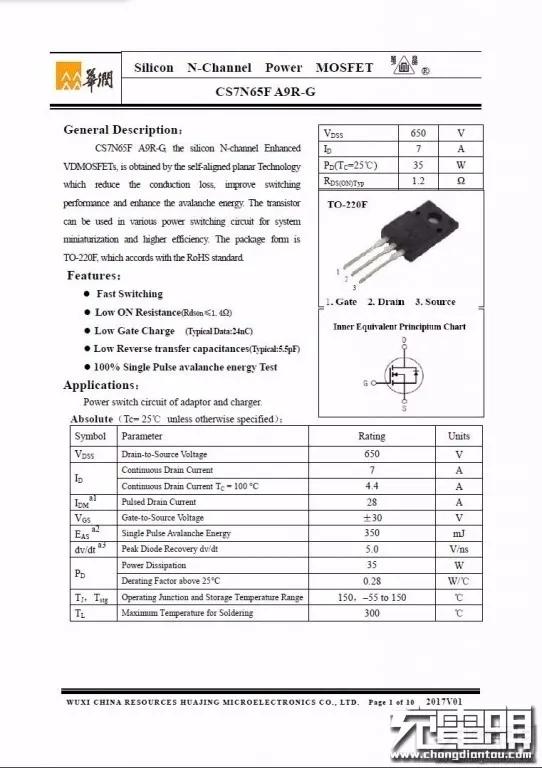

華潤華晶CS7N65F詳細參數資料。

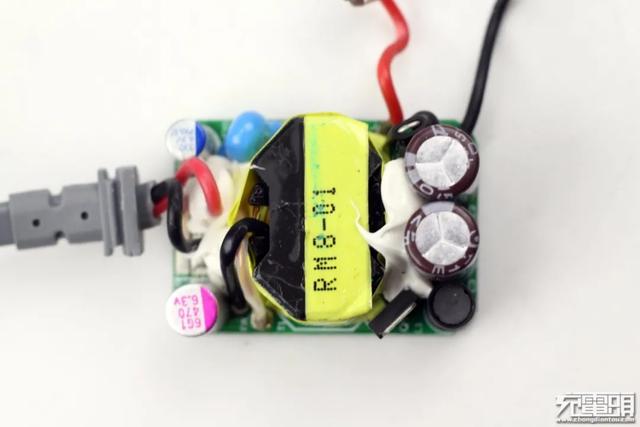

輸出端看去，變壓器使用膠帶包裹絕緣，變壓器次級采用多層絕緣線，此外還有Y電容和兩顆輸出濾波固態電容。

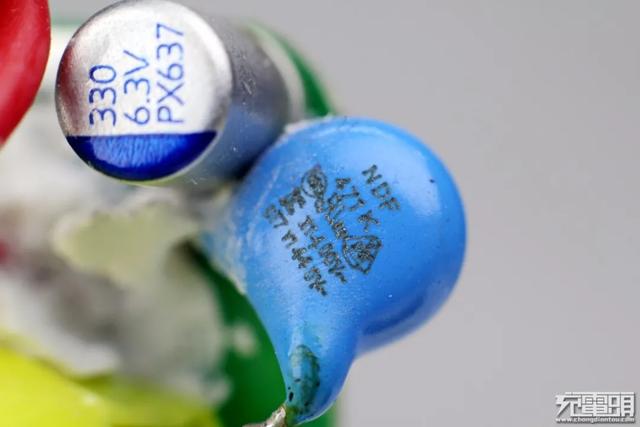

輸出抗干擾藍色Y電容特寫。

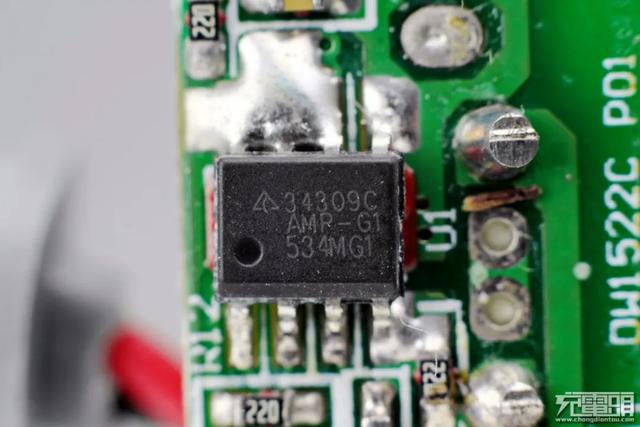

次級同步整流芯片，DIODES APR34309C，內置同步整流管和同步整流控制器。

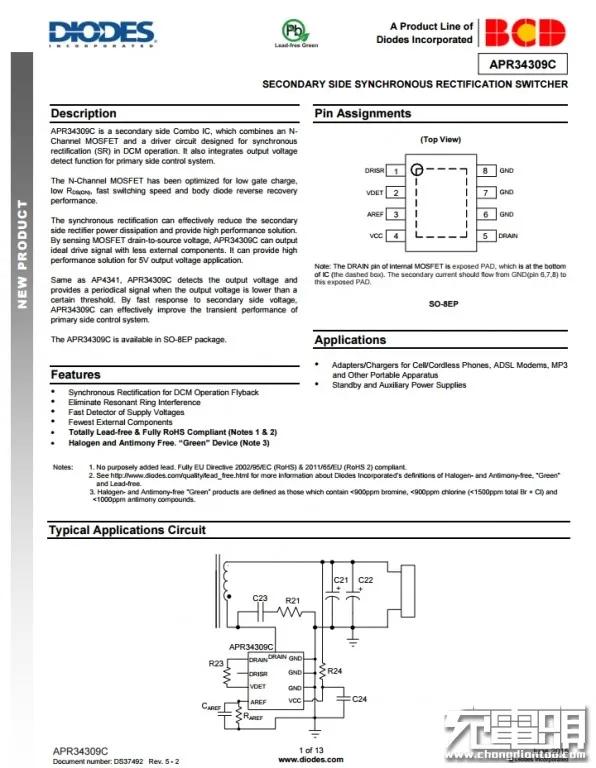

DIODES APR34309C資料信息。

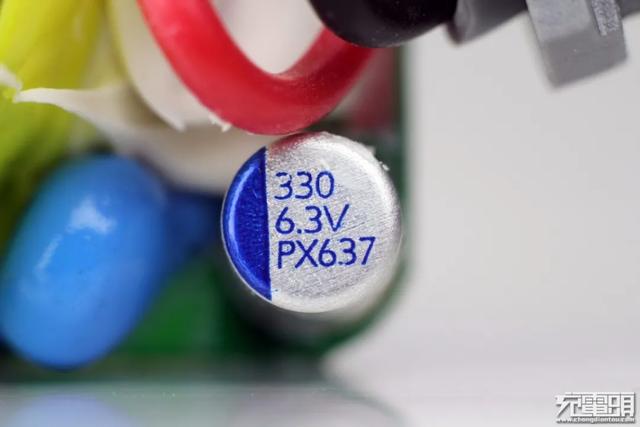

同步整流輸出濾波固態電容，規格為6.3V 330μF。

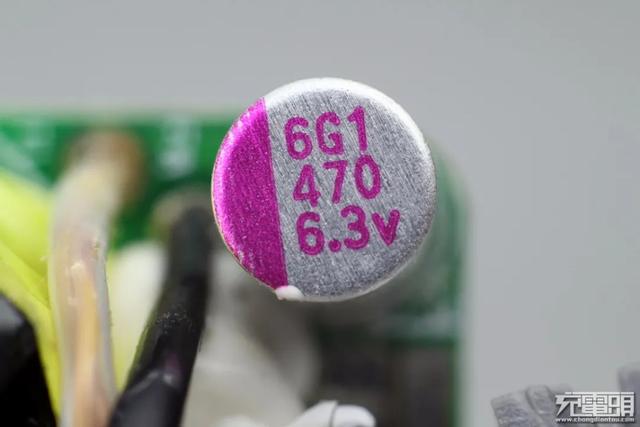

另一顆規格為6.3V 470μF。

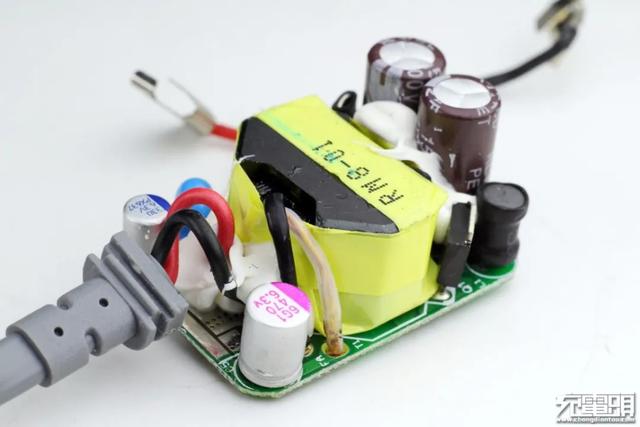

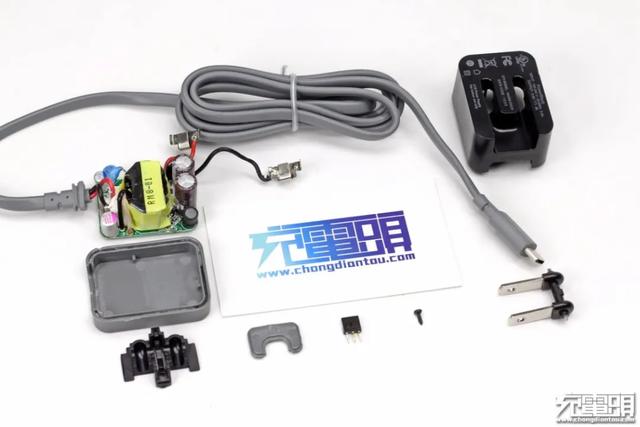

全部拆解完畢，來張全家福。
充電頭網拆解總結
充電頭網通過拆解了解到，這款充電器內部結構簡潔明了，初次級分界明顯。輸入輸出端元器件打膠固定和絕緣，穩定性有保證。通過對電路觀察分析發現，充電器AC-DC部分，由DIODES AP3776B搭配華潤華晶MOS以及達爾APR34309C次級同步整流芯片組成，輸出采用固態電容濾波，輸出純凈。
|
