基于STC15F101W單片機調光燈/按鍵狀態機源程序與PCB原理圖

ID:829390 · 發表于 2020-10-13 17:24

基于STC15F101W調光燈，按鍵狀態機，電腦USB供電，STC15F101W單片機驅動包含了源代碼和原理圖、PCB

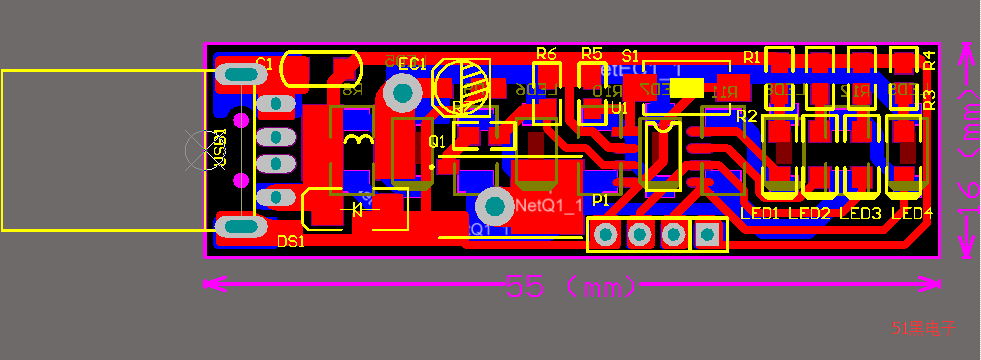

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

單片機源程序如下:

/**********************************************
程序名：LED程序
產品代號：LED調光臺燈
硬件平臺：STC15F100W (只有T0和T2兩個定時器 )
當前版本：1.0
編寫人：@Richard
說明：
①適用于Led驅動板
②可通過DIM端控制燈泡亮度與開關
③有四個指示燈，共陽
命名規則：輸出后綴_dr、輸入后綴_sr、標志位后綴_flag (dr代表drive驅動、sr代表sensor感應器）
**********************************************/
#include <STC15Fxxxx.H> //51系列單片機的各種寄存器地址的定義
//#include <STC12CAxxxx.H> //51系列單片機的各種寄存器地址的定義
#include "intrins.h" //數學定義
#define uchar unsigned char
#define uint unsigned int
/*********晶振定時定義*************************/
//#define Fosc 22118400L //定義主時鐘
#define Fosc 12000000L //定義主時鐘
//#define Fosc 11059200L //定義主時鐘
//#define Fosc 5529600L //定義主時鐘
//#define Fosc 24000000L //定義主時鐘
//#define T1MS (65536-Fosc/1000) //T1模式，12.00MHZ
#define T1MS (65536-Fosc/12/1000) //T12模式，12.00MHZ
//sfr AUXR = 0x80;
/*********按鍵時間定義*************************/
#define const_key_time_short1 20 //短按的按鍵去抖動延時的時間
#define const_key_time_long1 400 //長按的按鍵去抖動延時的時間
/*********PWM定義*************************/
#define PWM70_H 7 //定義PWM高位周期,亮度70%
#define PWM70_L 3 //定義PWM低位周期
#define PWM40_H 2 //定義PWM高位周期,亮度40%
#define PWM40_L 3 //定義PWM低位周期
#define PWM10_H 2 //定義PWM高位周期,亮度10%
#define PWM10_L 18 //定義PWM低位周期
/*********標志位定義*************************/
unsigned int count; //定義全局變量用于計時
unsigned int LED_count1; //按鈕LED中斷次數
unsigned int LED_count2; //按鈕LED中斷次數
unsigned char ucKeyLock1=0; //按鍵觸發后自鎖的變量標志
unsigned char ucShortTouchFlag1=0; //短按的觸發標志
unsigned int uiKeyTimeCnt1=0; //按鍵去抖動延時計數器
unsigned int LongKeyCnt=0; //長按觸發次數計數器
unsigned int ShortKeyCnt=0; //短按觸發次數計數器
/*********函數申明*************************/
void initial_myself(); //初始化寄存器以及個別外圍要求響應速度快的輸出設備
void initial_peripheral(); //初始化不要求上電立即處理的外圍芯片和模塊
/*********端口定義*************************/
sbit DIM_dr=P3^5; //定義P3.5為燈泡DIM使能信號
sbit led1_dr=P3^0; //定義P3.0為L(zhǎng)ED1控制信號
sbit led2_dr=P3^1; //定義P3.1為L(zhǎng)ED2控制信號
sbit led3_dr=P3^2; //定義P3.2為L(zhǎng)ED3控制信號
sbit led4_dr=P3^3; //定義P3.3為L(zhǎng)ED1控制信號
sbit key_sr=P3^4; //定義P3.4為key輸入信號
/*********初始化函數***********************/
void initial_myself(void) //內部器件初始化
{
EA=1;
P3M1=0x00; //定義P3準雙向口
P3M0=0x00;
}
/************T0定時器中斷配置函數**********/
void Timer0Init(void) //1毫秒@12.000MHz
{
//AUXR |= 0x80; //定時器時鐘1T模式
AUXR |= 0x84; //定時器時鐘1T模式,T0/T2配置
TMOD &= 0xF0; //設置定時器模式
TL0 = 0x20; //設置定時初值
TH0 = 0xD1; //設置定時初值
TF0 = 0; //清除TF0標志
TR0 = 1; //定時器0開始計時
ET0 = 1;
}
/************T2定時器中斷配置函數**********/
void Timer2Init(void) //1毫秒@12.000MHz
{
//AUXR |= 0x04; //定時器時鐘1T模式
T2L = 0x50; //設置定時初值
T2H = 0xFB; //設置定時初值
AUXR |= 0x10; //定時器2開始計時
IE2 |= 0x04;
}
/*********初始化外圍*************************/
void initial_peripheral(void) //外圍器件初始化
{
DIM_dr=0; //DIM端口初始化、0為滅，1為亮
led1_dr=1;
led2_dr=1;
led3_dr=1;
led4_dr=1;
}
/*********1毫秒延時函數***********************/
void Delay1ms() //@12.000MHz
{
unsigned char i, j;
i = 12;
j = 169;
do
{
while (--j);
} while (--i);
}
/*********毫秒延時函數***********************/
void delay_ms(unsigned char ms)
{
unsigned int i;
do{
i = Fosc / 13000;
while(--i) ; //14T per loop
}while(--ms);
}
/*********毫秒延時函數(定時器)***********************/
void DelayNms(unsigned int t)
{
T2L = 0x20; //設置定時初值
T2H = 0xD1; //設置定時初值
count=t;
while(count);
}
/***************4個LED開機提示函數***********************/
void led_turn()
{
led1_dr=0;
DelayNms(500);
led2_dr=0;
DelayNms(500);
led3_dr=0;
DelayNms(500);
led4_dr=0;
DelayNms(500);
}
/***************4個LED提示燈全點亮函數***********************/
void led_4on()
{
led1_dr=0;
led2_dr=0;
led3_dr=0;
led4_dr=0;
}
/***************第4個LED提示燈熄滅函數***********************/
void led_off4()
{
led1_dr=0;
led2_dr=0;
led3_dr=0;
led4_dr=1;
}
/***************第34個LED提示燈熄滅函數***********************/
void led_off34()
{
led1_dr=0;
led2_dr=0;
led3_dr=1;
led4_dr=1;
}
/***************第234個LED提示燈熄滅函數***********************/
void led_off234()
{
led1_dr=0;
led2_dr=1;
led3_dr=1;
led4_dr=1;
}
/***************4個LED提示燈全熄滅函數***********************/
void led_4off()
{
led1_dr=1;
led2_dr=1;
led3_dr=1;
led4_dr=1;
}
/***************DIM燈光70%亮度函數***********************/
void DIM_dr70()
{
DIM_dr=1;
DelayNms(PWM70_H);
DIM_dr=0;
DelayNms(PWM70_L);
}
/***************DIM燈光40%亮度函數***********************/
void DIM_dr40()
{
DIM_dr=1;
DelayNms(PWM40_H);
DIM_dr=0;
DelayNms(PWM40_L);
}
/***************DIM燈光10%亮度函數***********************/
void DIM_dr10()
{
DIM_dr=1;
DelayNms(PWM10_H);
DIM_dr=0;
DelayNms(PWM10_L);
}
/***************按鍵掃描函數函數***********************/
void key_scan() //按鍵掃描函數 放在定時中斷里
{
if(key_sr==1) //IO是高電平，說明按鍵沒有全部被按下，這時要及時清零一些標志位
{
ucKeyLock1=0; //按鍵自鎖標志清零
uiKeyTimeCnt1=0; //按鍵去抖動延時計數器清零，此行非常巧妙，是我實戰中摸索出來的。
if(ucShortTouchFlag1==1) //短按觸發標志
{
ucShortTouchFlag1=0;
ShortKeyCnt++; //觸發按鍵短按
}
}
else if(ucKeyLock1==0) //有按鍵按下，且是第一次被按下
{
uiKeyTimeCnt1++; //累加定時中斷次數
if(uiKeyTimeCnt1>const_key_time_short1)
{
ucShortTouchFlag1=1; //激活按鍵短按的有效標志
}
if(uiKeyTimeCnt1>const_key_time_long1)
{
ucShortTouchFlag1=0; //清除按鍵短按的有效標志
uiKeyTimeCnt1=0;
ucKeyLock1=1; //自鎖按鍵置位,避免一直觸發
LongKeyCnt++; //觸發按鍵長按
}
}
}
/***************按鍵服務函數***********************/
void key_service() //按鍵服務的應用程序
{
switch(ShortKeyCnt) //按鍵服務狀態切換
{
case 1: //按鍵短按一次
if(LongKeyCnt==1) //有長按鍵一次
{
led_4off(); //有長按鍵一次
DIM_dr=0;
}
if((LongKeyCnt==2)||(LongKeyCnt==0))
{
led_turn();
DIM_dr=0;
}
break;
case 2: //按鍵短按
if(LongKeyCnt==1)
{
led_4off();
DIM_dr=1;
}
if((LongKeyCnt==2)||(LongKeyCnt==0))
{
led_4on();
DIM_dr=1;
}
break;
case 3: //按鍵長按
if(LongKeyCnt==1)
{
led_4off();
DIM_dr70();
}
if((LongKeyCnt==2)||(LongKeyCnt==0))
{
led_off4();
DIM_dr70();
}
break;
case 4: //按鍵短按
if(LongKeyCnt==1)
{
led_4off();
DIM_dr40();
}
if((LongKeyCnt==2)||(LongKeyCnt==0))
{
led_off34();
DIM_dr40();
}
break;
case 5: //按鍵短按
if(LongKeyCnt==1)
{
led_4off();
DIM_dr10();
}
if((LongKeyCnt==2)||(LongKeyCnt==0))
{
led_off234();
DIM_dr10();
}
break;
case 6: //按鍵短按
led_4off();
DIM_dr=0;
ShortKeyCnt=0; //按第5次返回
break;
}
switch(LongKeyCnt) //按鍵服務狀態切換
{
case 1:
;
break;
case 2:
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

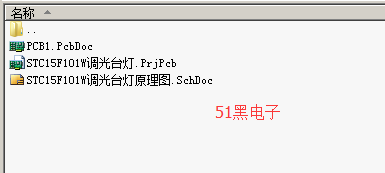

所有資料51hei提供下載:

Code.rar (28.42 KB, 下載次數: 138)

STC15F101W調光臺燈電路.rar (241.74 KB, 下載次數: 106)

ID:364201 · 發表于 2023-5-27 10:37

實測過嗎？下載的代碼編譯報錯

ID:844255 · 發表于 2024-3-9 12:29

#include <STC15F2K60S2.H>
//#include <STC15Fxxxx.H>
//#include <STC12CAxxxx.H>

ID:229641 · 發表于 2024-3-10 12:13

wangkgg 發表于 2024-3-9 12:29
#include
//#include
//#include

可以正常使用嗎？

ID:844255 · 發表于 2024-3-13 13:15

觸景情傷發表于 2024-3-10 12:13
可以正常使用嗎？

通過編譯，可以用了，上過機、

ID:515309 · 發表于 2024-6-14 10:09

電路有問題
