關于電源對單片機芯片的影響

ID:829433 · 發表于 2021-9-15 13:39

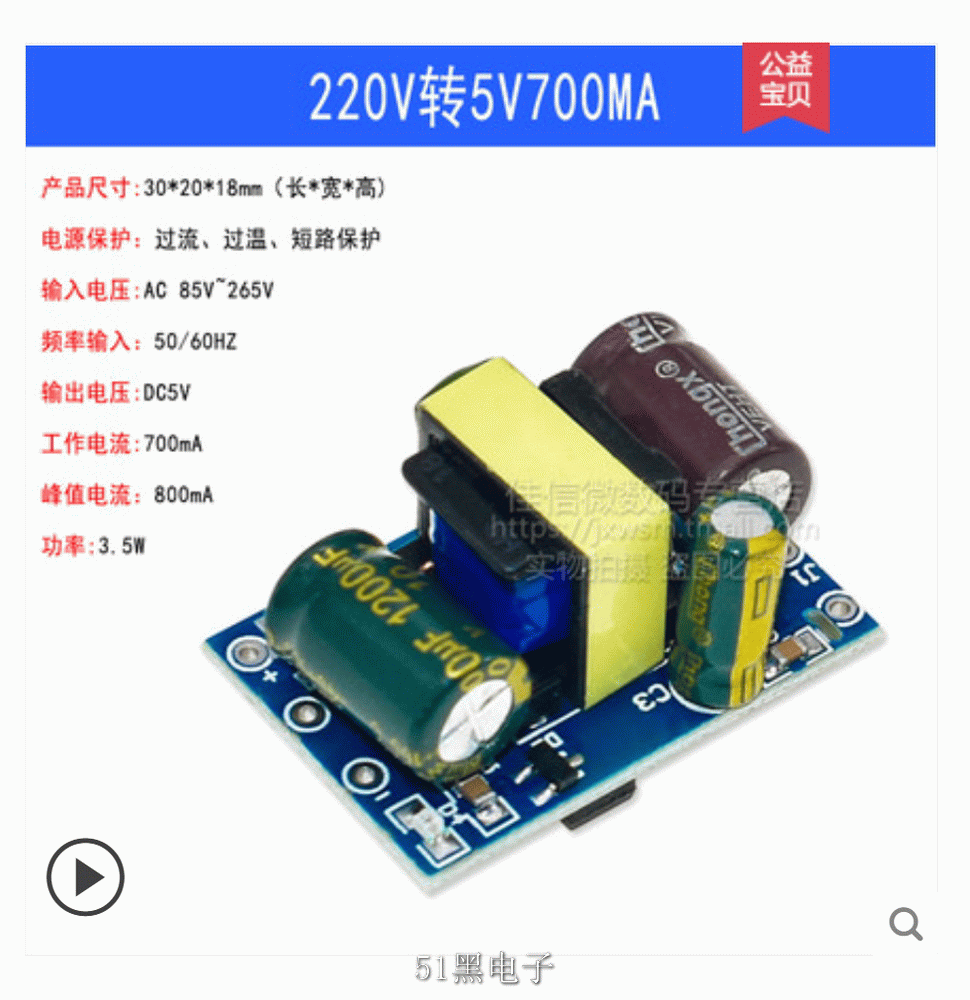

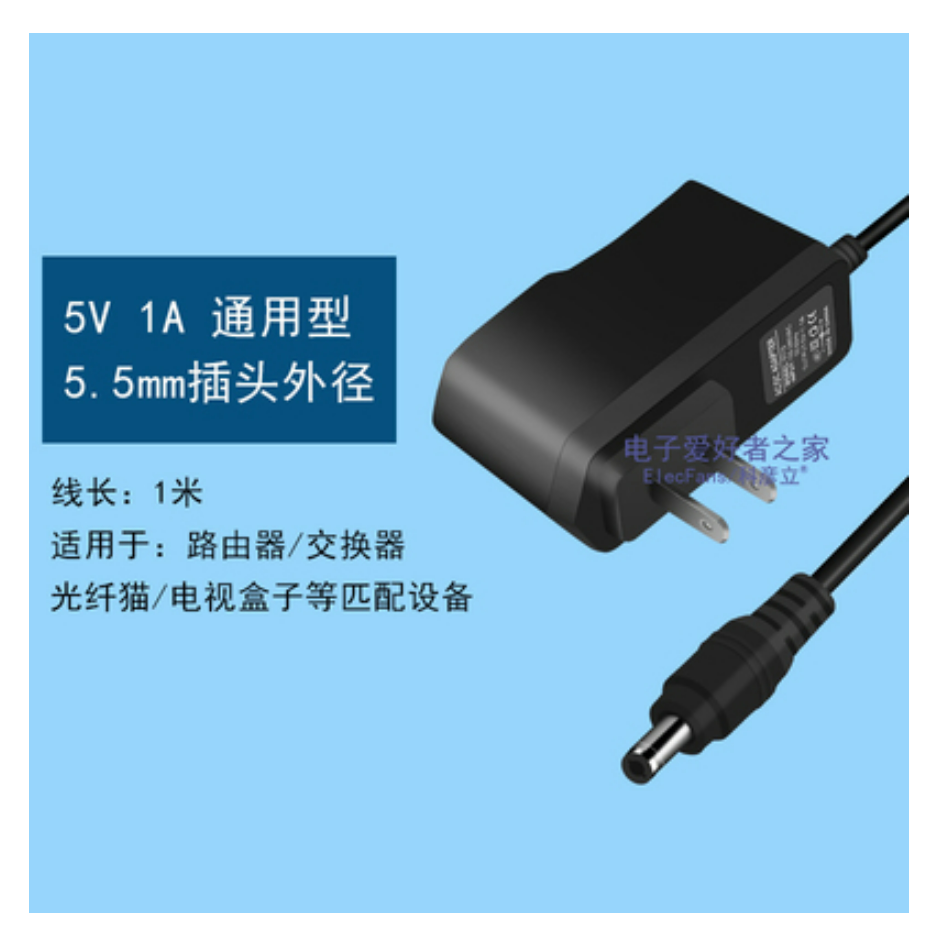

做了一個計時計數的板子，用的單片機是STC15W408AS，接線如圖，用途是接線柱短接后開始計時，斷開后停止計時，計數一次。如果沒有接電線，上電后手動短接接線柱然后斷開能計時并計數1次，但是如果接線柱接上電線，只要電線超過幾厘米，不管有沒有短接，單片機的顯示器就會瘋狂計數計時，短接掉以后，計數停只計時。然后勇STC89C52RC做了同樣的，也不行。剛開始用的類似給臺燈之類供電的電源，懷疑是電源問題后，換了從某一個寶上買的電源模塊，也是同樣問題。最后發現用小米帶有USB的插排中的USB供電及用5V的給手機充電的充電頭不會出現這個問題，不管線有多長，都不會瘋狂計時計數。我想問下大家，到底怎么回事？

ID:57657 · 發表于 2021-9-15 17:42

請確認程序是否有配置 P1M0、P1M1 寄存器的值?

ID:624769 · 發表于 2021-9-15 19:46

如果換了不同的線就會有不一樣的結果，一般考慮的就是干擾屏蔽的問題，你計數的問題應該牽涉到 ADC的計算了吧？模電和數電不同，對屏蔽隔離方面的要求是比較高的。

ID:213173 · 發表于 2021-9-15 20:39


ID:829433 · 發表于 2021-9-15 21:17

npn 發表于 2021-9-15 17:42
請確認程序是否有配置 P1M0、P1M1 寄存器的值?

直接引用的頭文件，STC15.H。。而且stc89C52rc，也是這個情況

ID:829433 · 發表于 2021-9-15 21:18

188610329 發表于 2021-9-15 19:46
如果換了不同的線就會有不一樣的結果，一般考慮的就是干擾屏蔽的問題，你計數的問題應該牽涉到 ADC的計算 ...

這個就是簡單的開合計數，沒有用ADC，就像開關一樣，按下計數一次，然后測量按下多長時間。

ID:829433 · 發表于 2021-9-15 21:19

wulin 發表于 2021-9-15 20:39

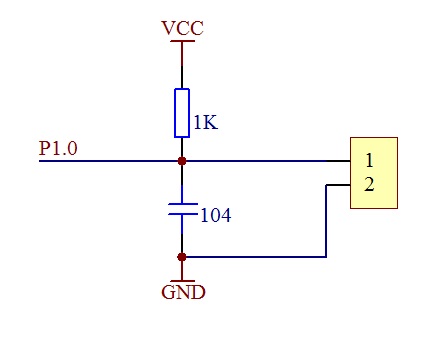

P1.0接1K上拉電阻和對地接104瓷片電容試試。

好的，謝謝

ID:101869 · 發表于 2021-9-15 22:21

配置一下強上拉

ID:57657 · 發表于 2021-9-15 23:43

非凡科技發表于 2021-9-15 22:21
配置一下強上拉

強上拉只能輸出不能輸入，短接可能會燒IO口。

ID:419909 · 發表于 2021-9-15 23:51

電源干擾了。一般建議加下拉電阻。加一個4.7K下拉電阻。再并一個104.一般可以解決。

ID:123289 · 發表于 2021-9-16 17:19

用示波器看一下你的板上的CPU電壓就明白了。

ID:491577 · 發表于 2021-9-16 17:37

單片機是需要很強的硬件知識的，電源是一個問題，你的電路也有問題，特別是AD更是要特別注意。你的電路一個電容都沒有，有干擾太正常了。

ID:881715 · 發表于 2021-9-17 14:15

wfqxgw 發表于 2021-9-15 23:51
電源干擾了。一般建議加下拉電阻。加一個4.7K下拉電阻。再并一個104.一般可以解決。

大神下拉4.7K電阻并聯104電容是怎么起作用的呀請講一下可以嗎

ID:382454 · 發表于 2021-9-19 11:51

秒秒鐘是你板子設計的問題，抗干擾的問題。重頭來過吧。

ID:712493 · 發表于 2021-10-5 21:37

你P1.0需要接觸外面？如是建議加個光耦，電源在你MCU板上電源端輸入上串一個電感在濾波。

ID:420836 · 發表于 2021-10-6 07:32

電磁干擾可能會導致此問題。應該找到一種有效的方法來隔離干擾。

ID:981034 · 發表于 2022-1-14 09:52

盡量不用開關電源,你這種情況,要用線性電源
