關于正激反激開關電源問題

ID:91656 · 發表于 2022-2-13 20:24

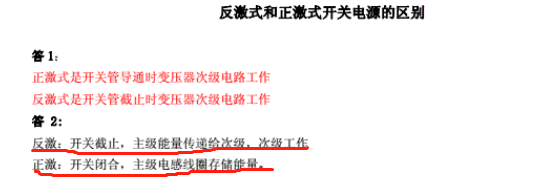

老鐵們，請問如圖的正激式說法對嗎，是初級繞組存儲能量嗎？謝謝

ID:1005083 · 發表于 2022-2-14 09:34

是對的，其實正激和反激在開關打開后都是在主級電感中存儲能量，反激是在開關閉合后把能量傳到次級去，正激是一直在傳遞能量，開關閉合后通過續流二極管繼續將主電感中的能量傳出去。

ID:981034 · 發表于 2022-2-14 17:03

反激是儲能線圈與變壓器二合一
