單片機識別板卡問題

ID:709761 · 發表于 2023-2-21 13:46

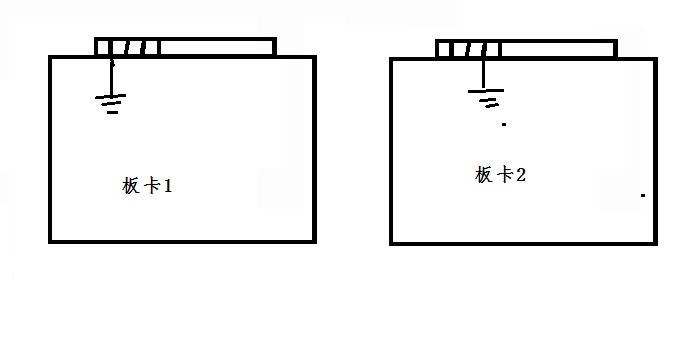

板卡插到背板上，背板上的單片機，識別板卡類型，不同板卡上對應的識別引腳接地。
問題1：如果同一種類型的板卡，插入多塊到背板上，如何判斷。
問題2：?jiǎn)纹瑱C(jī)如何判斷哪個插槽插入了板卡。
板卡上沒有通信的單片機，只能改引腳，最少的改動硬件電路，如何實現。通過矩陣按鍵的辦法，可行嗎

ID:94031 · 發表于 2023-2-21 16:22

板卡上裝撥碼開關，通過撥碼開關編碼識別板卡。

ID:796531 · 發表于 2023-2-21 17:21

板卡上也有單片機吧，有的話通過總線協議和板卡地址來識別

ID:69038 · 發表于 2023-2-21 17:25

板上mcu拿出幾個IO，全接高電平。引到插槽的腳上，板卡對應的腳可選接地或浮空，在MCU就能通過軟件識別出有沒有插入、插入的是何種板卡了

ID:426300 · 發表于 2023-2-21 17:39

板卡上, 單片機通過管腳電平高低來識別, 這樣就可以判斷出板卡

ID:879348 · 發表于 2023-2-22 08:08

參考CAN總線，485總線，只需要2條線就行了
