MP2307模塊+BQ2057的2.5A充電電路實圖

ID:85764 · 發表于 2015-7-18 01:22

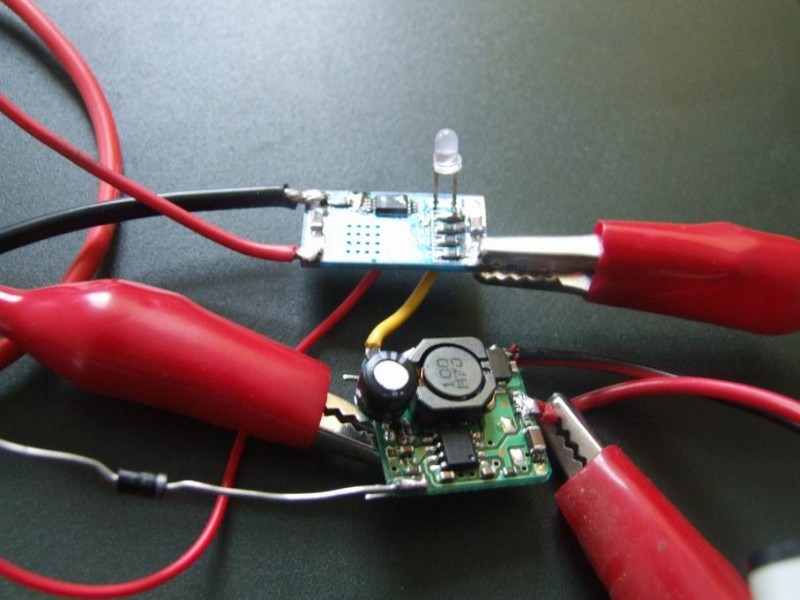

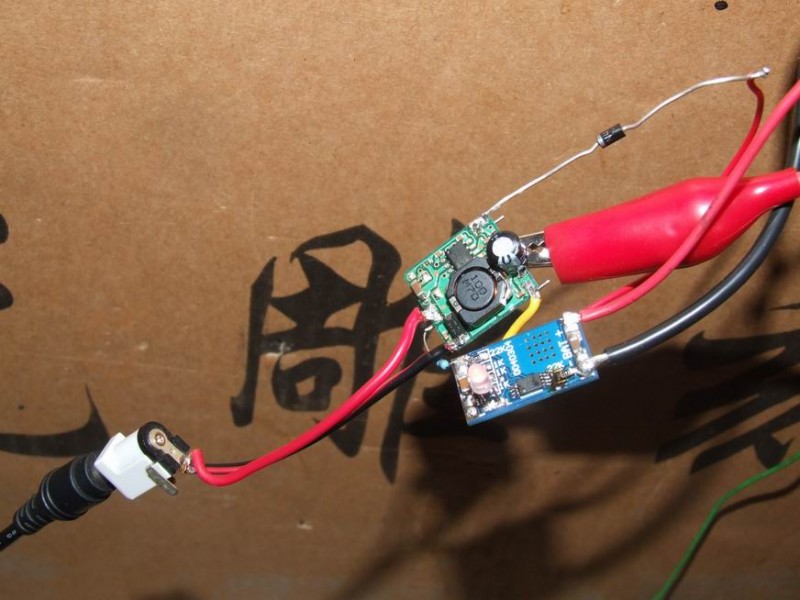

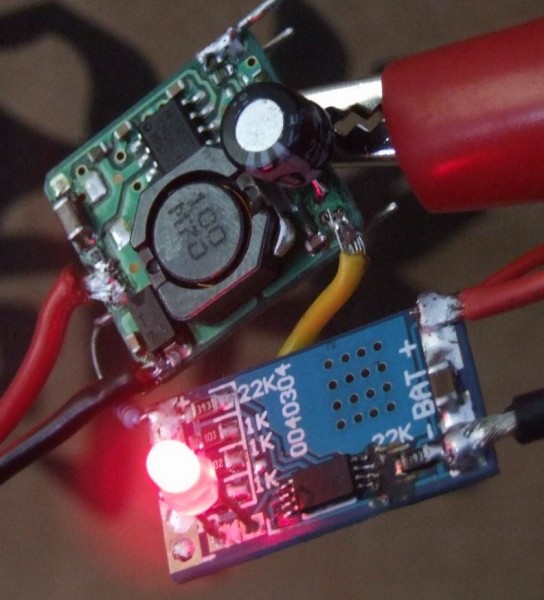

今天試驗了一下用BQ2057來控制MP2307模塊（已經改為5V輸出），測試結果：充4節2500MAH并聯的鋰電池，電池端串聯電流表測量電流2.38A，采樣電阻是2512的0.04歐姆電阻。

剛剛新鮮出爐的原理圖：


注意：樓上的原理圖修改了一下，在模塊輸出端應加一個肖特基二極管，用SS34即可，這是燒毀了3個BQ2057，燙壞了2塊肉得來的經驗，呵呵。模塊電壓調整到4.5V以上。BQ2057電源端串接一個330歐姆左右的電阻

ID:249545 · 發表于 2018-8-25 11:00

MP2307用來20V以下DC-DC是不錯啦,可是那么單薄的電感,我認為出不了2.5A那么大的電流~
