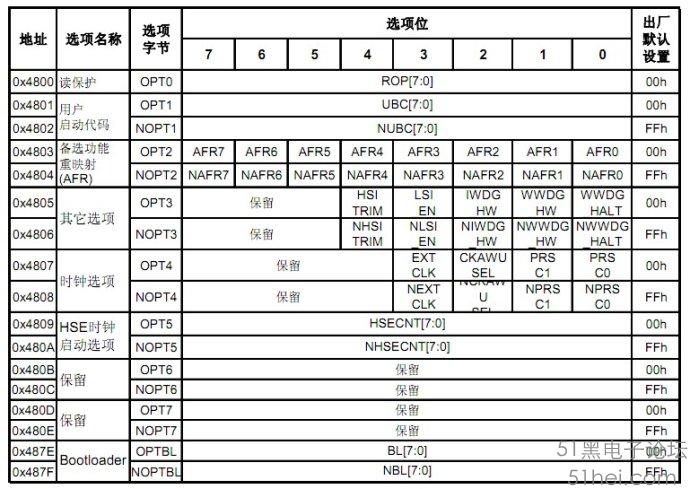

說起STM8的時鐘，那還真是個杯具，用HSI沒問題，切換到HSE也沒問題，就是切LSI怎么都不行，然后百思不得其解人，然后上論壇求教，才知道還有個選項字節（OPTIONBYTE），數據手冊上有這么一段描述：
“選項字節包括芯片硬件特性的配置和存儲器的保護信息，這些字節保存在存儲器中一個專用的塊內。除了ROP(讀出保護)字節，每個選項字節必須被保存兩次，一個是通常的格式(OPTx)和一個用來備份的互補格式(NOPTx)”
要使用內部低速RC必須將LSI_EN置1，就是這個地方讓我糾結了半天，然后用IAR將其置1，方法是：進入調試模式，在上面有個ST-LINK，點擊，看到OPTIONBYTE，左鍵點進去，右鍵單擊上面的選項，就可更改了，然后全速運行，就寫進去了。
STM8的時鐘分為HSI，HSE，LSI，最常用的是HSI，STMS105S4內置的是16M的RC，叫fhsi。它可以分頻輸出為fhsidiv=fhsi/hsidiv，如果選擇其為主時鐘源，那么主時鐘fmaster=fhsidiv。CPU時鐘fcpu=fmaster/cpudiv。
可以通過外設時鐘門控寄存器CLK_PCKENR1和CLK_PCKENR2選擇是否與某個外設連接。
好了上個切換內部時鐘的源代碼，測試通過
void CLK_Init(void)
{
//切換到內部LSI（�。�！需要修改選項字節的LSI_EN為1）
CLK_ICKR|=0x08;//開啟內部低速RC震蕩
while(CLK_ICKR&0x10==0);//LSI準備就緒
CLK_SWR=0xd2;
while(CLK_SWCR&0x08==0);//等待目標時鐘源就緒
CLK_SWCR|=0x02;
//CPU分頻設置
CLK_CKDIVR=0;//內部RC輸出不分頻，CPU亦分頻
}
GPIO的操作相對來說簡單些，無非是方向選擇，輸入輸出的設置啊，等等一些，在此就不再贅述了，詳見手冊GPIO部分。
|
|
