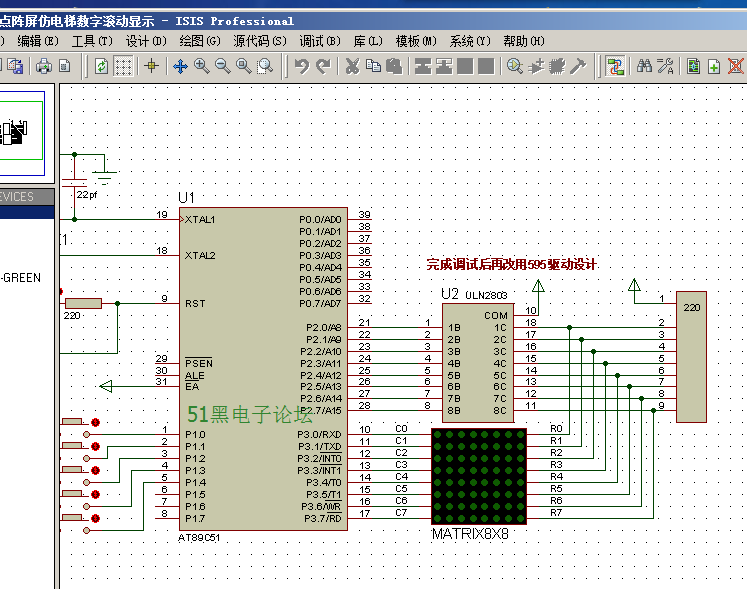

原理圖：
單片機源程序如下:
- //-----------------------------------------------------------------
- // 名稱: ULN2803驅動點陣屏仿電梯數字滾動顯示
- //-----------------------------------------------------------------
- // 說明: 本例模擬了電梯顯示屏上下滾動顯示樓層的效果,當目標樓層大于
- // 當前樓層時將向上滾動顯示,反之則向下滾動顯示.目標樓層到達時
- // 點陣保持穩定顯示.
- //
- //-----------------------------------------------------------------
- #include <reg51.h>
- #include <intrins.h>
- #define INT8 signed char
- #define INT8U unsigned char
- #define INT16U unsigned int
- //數字0~9的點陣字節(每個數字8字節)
- INT8U code Table_OF_Digits[]=
- {
- 0x00,0x3C,0x66,0x42,0x42,0x66,0x3C,0x00, //0
- 0x00,0x08,0x38,0x08,0x08,0x08,0x3E,0x00, //1
- 0x00,0x3C,0x42,0x04,0x08,0x32,0x7E,0x00, //2
- 0x00,0x3C,0x42,0x1C,0x02,0x42,0x3C,0x00, //3
- 0x00,0x0C,0x14,0x24,0x44,0x3C,0x0C,0x00, //4
- 0x00,0x7E,0x40,0x7C,0x02,0x42,0x3C,0x00, //5
- 0x00,0x3C,0x40,0x7C,0x42,0x42,0x3C,0x00, //6
- 0x00,0x7E,0x44,0x08,0x10,0x10,0x10,0x00, //7
- 0x00,0x3C,0x42,0x24,0x5C,0x42,0x3C,0x00, //8
- 0x00,0x38,0x46,0x42,0x3E,0x06,0x3C,0x00 //9
- };
- INT8 offset = 0; //用于產生滾動效果的取點陣字節偏移變量
- INT8U Current_Level = 1;//當前樓層號
- INT8U Dest_Level = 1; //目標樓層號
- INT8U r = 0, x = 0; //點陣顯示取字節索引及刷新遍數控制變量
- //------------------------------------------------------------------
- // 主程序
- //------------------------------------------------------------------
- void main()
- {
- ……………………
- …………限于本文篇幅 余下代碼請從51黑下載附件…………

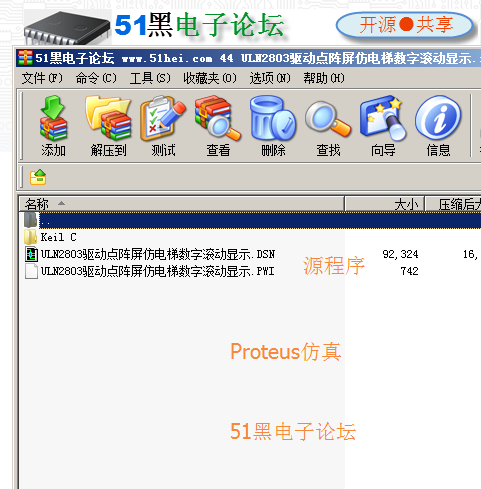

所有資料51hei提供下載:
44 ULN2803驅動點陣屏仿電梯數字滾動顯示.zip
(20.64 KB, 下載次數: 97)
2017-5-14 13:34 上傳
點擊文件名下載附件
程序 原理圖
|
