五路超聲波小車程序

[復制鏈接]
ID:240289 發表于 2017-10-17 16:30 | 顯示全部樓層 |閱讀模式

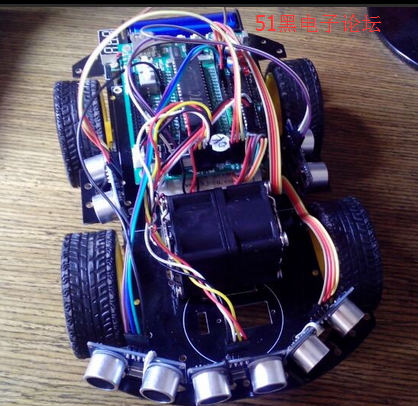

小車用的是52單片機的四驅wifi，兩側電機串聯，超聲波模塊是便宜實用的HC-SR04

單片機源程序：
  1.                                                                                  /****************************************************************************
  2.          硬件連接


  5.         ****************************************************************************/

  7.         #include<reg52.h>
  8.         #include <intrins.h>

  10.         #define  ECHO1  P1_0                                   //超聲波接口定義
  11.         #define  TX1  P1_1                                   //超聲波接口定義

  13.         #define  ECHO2  P1_2                                   //超聲波接口定義
  14.         #define  TX2  P1_3                                   //超聲波接口定義

  16.         #define  ECHO3  P1_4                                   //超聲波接口定義
  17.         #define  TX3  P1_5                                   //超聲波接口定義

  19.         #define  ECHO4  P1_6                                   //超聲波接口定義
  20.         #define  TX4  P1_7                                   //超聲波接口定義


  23.         #define  ECHO5  P0_0                                   //超聲波接口定義
  24.         #define  TX5  P0_1                                           //超聲波接口定義

  26.     #define Left_moto_pwm P2_2 //PWM信號端
  27.     #define Right_moto_pwm P2_3 //PWM信號端


  30. sbit IN1=P2^0;
  31. sbit IN2=P2^1;
  32. sbit IN3=P2^4;
  33. sbit IN4=P2^5;
  34. sbit EN1=P2^2;
  35. sbit EN2=P2^3;
  36. bit Right_moto_stop=1;
  37. bit Left_moto_stop =1;
  38. #define Left_moto_go {IN1=0,IN2=1,EN1=1;} //左電機向前走
  39. #define Left_moto_back {IN1=1,IN2=0,EN1=1;} //左邊電機向后走
  40. #define Left_moto_Stop {EN1=0;} //左邊電機停轉
  41. #define Right_moto_go {IN3=1,IN4=0,EN2=1;} //右邊電機向前走
  42. #define Right_moto_back {IN3=0,IN4=1,EN2=1;} //右邊電機向后走
  43. #define Right_moto_Stop {EN2=0;} //右邊電機停轉



  47.    unsigned char pwm_val_left =0;//變量定義
  48.    unsigned char push_val_left =0;// 左電機占空比N/20

  50.    unsigned char pwm_val_right =0;
  51.    unsigned char push_val_right=0;// 右電機占空比N/20
  52.
  53.    unsigned int time=0;
  54.    unsigned int timer=0;


  57.         unsigned long S1=0;
  58.         unsigned long S2=0;
  59.         unsigned long S3=0;
  60.         unsigned long S4=0;
  61.         unsigned long S5=0;

  63.         unsigned char timer1=0;                        //掃描時間變量
  64. /************************************************************************/
  65. void delay(unsigned char x) //1ms延時函數,100ms以內可用
  66. {
  67. unsigned char i;
  68. while(x--)
  69. for(i=124;i>0;i--);
  70. }



  74. void Conut1(void)                   //計算距離
  75.         {
  76.           while(!ECHO1);                       //當RX為零時等待
  77.            TR0=1;                               //開啟計數
  78.           while(ECHO1);                           //當RX為1計數并等待
  79.             TR0=0;                                   //關閉計數
  80.             time=TH0*256+TL0;                   //讀取脈寬長度
  81.             TH0=0;
  82.             TL0=0;
  83.             S1=(time*1.7)/100;        //算出來是CM

  85.         }
  86. void Conut2(void)                   //計算距離
  87.         {
  88.           while(!ECHO2);                       //當RX為零時等待
  89.            TR0=1;                               //開啟計數
  90.           while(ECHO2);                           //當RX為1計數并等待
  91.             TR0=0;                                   //關閉計數
  92.             time=TH0*256+TL0;                   //讀取脈寬長度
  93.             TH0=0;
  94.             TL0=0;
  95.             S2=(time*1.7)/100;        //算出來是CM
  96.         }
  97. void Conut3(void)                   //計算距離
  98.         {
  99.           while(!ECHO3);                       //當RX為零時等待
  100.            TR0=1;                               //開啟計數
  101.           while(ECHO3);                           //當RX為1計數并等待
  102.             TR0=0;                                   //關閉計數
  103.             time=TH0*256+TL0;                   //讀取脈寬長度
  104.             TH0=0;
  105.             TL0=0;
  106.             S3=(time*1.7)/100;        //算出來是CM
  107.         }

  109. void Conut4(void)                   //計算距離
  110.         {
  111.           while(!ECHO4);                       //當RX為零時等待
  112.            TR0=1;                               //開啟計數
  113.           while(ECHO4);                           //當RX為1計數并等待
  114.             TR0=0;                                   //關閉計數
  115.             time=TH0*256+TL0;                   //讀取脈寬長度
  116.             TH0=0;
  117.             TL0=0;
  118.             S4=(time*1.7)/100;        //算出來是CM
  119.         }

  121. void Conut5(void)                   //計算距離
  122.         {
  123.           while(!ECHO5);                       //當RX為零時等待
  124.            TR0=1;                               //開啟計數
  125.           while(ECHO5);                           //當RX為1計數并等待
  126.             TR0=0;                                   //關閉計數
  127.             time=TH0*256+TL0;                   //讀取脈寬長度
  128.             TH0=0;
  129.             TL0=0;
  130.             S5=(time*1.7)/100;        //算出來是CM
  131.         }

  133. //全速前進
  134. void  run(void)
  135.     {
  136.         push_val_left=20; //左電機調速，速度調節變量 0-20。。。0最小，20最大，四驅大輪>6
  137.     push_val_right=18; //右電機調速
  138.     Left_moto_go ; //左電機往前走
  139.     Right_moto_go ; //右電機往前走
  140.
  141.     }
  142. /************************************************************************/
  143. //全速后退
  144. void  backrun(void)
  145.     {
  146.            push_val_left=20;
  147.        push_val_right=18                                                          ;
  148.        Left_moto_back ; //左電機往前走
  149.        Right_moto_back ; //右電機往前走
  150.     }
  151. /************************************************************************/
  152. //左轉
  153. void  leftrun(void)
  154.     {
  155.            push_val_left=13;
  156.       push_val_right=10;
  157.       Left_moto_back ; //左電機往后走
  158.       Right_moto_go ; //右電機往前走
  159.    }
  160. /************************************************************************/
  161. //右轉
  162. void  rightrun(void)
  163.    {
  164.            push_val_left=13;
  165.     push_val_right=10;
  166.     Left_moto_go ; //左電機往前走
  167.     Right_moto_back ; //右電機往后走
  168.    }
  169. /************************************************************************/
  170. //STOP
  171. void  stoprun(void)
  172.     {
  173.      Left_moto_Stop ; //左電機停
  174.      Right_moto_Stop ; //右電機停

  176.     }
  177. /************************************************************************/
  178. void  COMM( void )
  179. {
  180.
  181.                    TX1=1;
  182.            delay(1);
  183.            TX1=0;          //啟動超聲波測距
  184.           Conut1();                           //計算距離
  185.
  186.                   TX2=1;
  187.          delay(1);
  188.           TX2=0;          //啟動超聲波測距
  189.           Conut2();                          //計算距離
  190.
  191.                   TX3=1;
  192.            delay(1);
  193.            TX3=0;          //啟動超聲波測距
  194.           Conut3();                          //計算距離

  196.                   TX4=1;
  197.            delay(1);
  198.            TX4=0;          //啟動超聲波測距
  199.           Conut4();                          //計算距離

  201.                   TX5=1;
  202.            delay(1);
  203.            TX5=0;          //啟動超聲波測距
  204.           Conut5();                          //計算距離
  205.
  206.     if(S1<20 && S3<30 && S5<20) //進入狹窄通道
  207.      {
  208.        backrun(); //倒車
  209.       }

  211.     if(S2<20 && S3<30 && S4<20) //進入狹窄通道
  212.      {
  213.        backrun(); //倒車
  214.            if(S2>30 && S3>30)
  215.               leftrun();
  216.            if(S4>30 && S3>30)
  217.               rightrun();
  218.       }

  220. else
  221.     if(S1<20)
  222.     {
  223.       rightrun(); //車與障礙物呈45度角時，車的左邊比車的右邊距離小,右轉

  225.     }
  226.   else
  227.     if(S2<20)
  228.     {
  229.       rightrun(); //車與障礙物呈45度角時，車的左邊比車的右邊距離小,右轉
  230.     }
  231.    else
  232.     if(S3<30  ) //車子與障礙物90度垂直，右邊距離小左轉
  233.      {
  234.         backrun();
  235.     if(S2>20&&S4<20)
  236.      {
  237.       leftrun(); //車與障礙物呈45度角時，車的左邊比車的右邊距離小,右轉
  238.           if(S2<20&&S4>20)
  239.         { backrun(); //車與障礙物呈45度角時，車的左邊比車的右邊距離小,右轉
  240.              delay(90);
  241.              delay(90);
  242.                  }
  243.       }
  244.      }
  245.   else
  246.     if(S4<20)
  247.     {
  248.       leftrun(); //車與障礙物呈45度角時，車的右邊比車的左邊距離小,左轉
  249.     }
  250.   else
  251.     if(S5<20)
  252.     {
  253.       leftrun(); //車與障礙物呈45度角時，車的右邊比車的左邊距離小,左轉
  254.     }

  256.   else
  257.       if(S3<30 && S1<S5 ) //車子與障礙物90度垂直，左邊距離小右轉
  258.      {
  259.         rightrun();
  260.      }
  261.   else
  262.     if(S3<30 && S1>S5 ) //車子與障礙物90度垂直，右邊距離小左轉
  263.      {
  264.        leftrun();
  265.      }
  266.     else
  267.     if(S1<20&&S5<20)
  268.     {
  269.        backrun();
  270.     }

  272.   else
  273.     if(S3<30&&S2<20)
  274.     {
  275.       rightrun(); //車與障礙物呈45度角時，車的左邊比車的右邊距離小,右轉
  276.     }
  277.   else
  278.     if(S3<30&&S4<20)
  279.     {
  280.       leftrun(); //車與障礙物呈45度角時，車的右邊比車的左邊距離小,左轉
  281.     }
  282.   else
  283.     if(S3>30&&S4<20)
  284.     {
  285.       leftrun(); //車與障礙物呈45度角時，車的右邊比車的左邊距離小,左轉
  286.     }
  287.          else
  288.     if(S3>30&&S2<20)
  289.     {
  290.       rightrun(); //車與障礙物呈45度角時，車的左邊比車的右邊距離小,右轉

  292.     }
  293.
  294.           else
  295.     if(S2>20&&S4<20)
  296.     {
  297.       leftrun(); //車與障礙物呈45度角時，車的左邊比車的右邊距離小,右轉
  298.           if(S2<20&&S4>20)
  299.         { backrun(); //車與障礙物呈45度角時，車的左邊比車的右邊距離小,右轉
  300.              delay(90);
  301.              delay(90);
  302.                  }
  303.     }



  307.   else
  308.    {
  309.       run();

  311.         }

  313. }
  314. /************************************************************************/
  315. /* PWM調制電機轉速 */
  316. /************************************************************************/
  317. /* 左電機調速 */
  318. /*調節push_val_left的值改變電機轉速,占空比 */
  319. void pwm_out_left_moto(void)
  320. {
  321.    if(Left_moto_stop)
  322.       {
  323.           if(pwm_val_left<=push_val_left)
  324.            {
  325.              Left_moto_pwm=1;
  326.            }
  327.        else
  328.          {
  329.            Left_moto_pwm=0;
  330.          }
  331.        if(pwm_val_left>=20)
  332.            pwm_val_left=0;
  333.      }
  334.    else
  335.     {
  336.      Left_moto_pwm=0;
  337.     }
  338. }
  339. /******************************************************************/
  340. /* 右電機調速 */
  341. void pwm_out_right_moto(void)
  342. {
  343.       if(Right_moto_stop)
  344.        {
  345.            if(pwm_val_right<=push_val_right)
  346.             {
  347.               Right_moto_pwm=1;
  348.             }
  349.         else
  350.             {
  351.                Right_moto_pwm=0;
  352.             }
  353.          if(pwm_val_right>=20)
  354.           pwm_val_right=0;
  355.       }
  356.     else
  357.       {
  358.         Right_moto_pwm=0;
  359.        }
  360. }



  364. ///*TIMER1中斷服務子函數產生PWM信號*/
  365.          void time1()interrupt 3            using 2
  366. {
  367.      TH1=(65536-100)/256;          //100US定時
  368.          TL1=(65536-100)%256;
  369.          timer++;
  370.          pwm_val_left++;
  371.      pwm_val_right++;
  372.      pwm_out_left_moto();
  373.      pwm_out_right_moto();                                  //定時器100US為準。在這個基礎上延時
  374. }
  375. /***************************************************/
  376. ///*TIMER0中斷服務子函數產生PWM信號*/
  377.          void timer0()interrupt 1
  378. {

  380. }

  382. /***************************************************/

  384. void main(void)
  385. {

  387.         TMOD=0X11;
  388.         TH1=(65536-100)/256;          //100US定時
  389.         TL1=(65536-100)%256;
  390.         TH0=0;
  391.         TL0=0;
  392.         TR1= 1;
  393.         ET1= 1;
  394.         ET0= 1;
  395.         EA = 1;

  397.         delay(100);
  398.           while(1)                       /*無限循環*/
  399.         {
  400.           COMM();
  401.         }
  402. }

復制代碼
回復

使用道具 舉報

ID:65956 發表于 2018-3-31 16:52 | 顯示全部樓層
很牛，一下子用那么多個超聲波，不過在運行時會不會時不時撞頭呢
回復

使用道具 舉報

ID:65956 發表于 2018-3-31 16:53 | 顯示全部樓層
建議超聲波模塊改用那種模擬量的超聲波，反應會快點
回復

使用道具 舉報

ID:304041 發表于 2018-4-12 12:57 | 顯示全部樓層
TX1=1;
TX1=0;    大哥請問下，為什么我編譯你程序時，提示這句話周圍有錯誤
回復

使用道具 舉報

ID:301604 發表于 2018-4-14 16:14 | 顯示全部樓層
大神，這么多個超聲波模塊可以有辦法用一個程序驅動觸發么？
回復

使用道具 舉報

ID:397735 發表于 2020-3-6 18:33 | 顯示全部樓層
huanghu 發表于 2018-4-12 12:57
TX1=1;
TX1=0;    大哥請問下，為什么我編譯你程序時，提示這句話周圍有錯誤

大哥問下 你這個問題解決了么
回復

使用道具 舉報

ID:696418 發表于 2020-12-31 18:20 | 顯示全部樓層
這個 程序好使嗎
回復

使用道具 舉報

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
