一、任務及要求
設計任務：
對給定電路（按學號進行分配），使用Protel99或protelDxp或AD軟件，進行電路圖繪制、 PCB制版設計，設計為雙面板，板子大小合適，進行合理的規則設置，PCB板子的元器件布局、布線合理，要求補淚滴、鋪銅，電源線與地線不小于20mil，要求按工業化標準設計，并進行必要的合理的抗干擾處理。
設計要求：
（1）繪制原理圖（繪圖、輸入封裝、ERC規則檢查、生成Netlist）；
（2）進行PCB設計（板框大小確定、參數設置、布局、布線、補淚滴、鋪地、元器件清單、絲印調整、四周放置螺釘孔）；
（3）撰寫說明書，以圖為主，文字說明為輔（必須含有的內容：原理圖、材料清單、頂層、底層、各層疊印（各層重疊一起打�。⒔z印層、3D效果圖。其他的表單或PCB圖層只生成，不打�。�
二、進度安排
第一周：
周一：集中布置課程設計任務和相關事宜，查資料確定設計方案。
周二：完成原理圖繪制
周三～周四：完成PCB設計
周五：完成設計報告、答辯。
三、參考資料
[1]王雅芳. Protel 99 SE電路設計與制版從入門到提高.機械出版社，2011.
[2]蘇州矽科. 印制板設計規范.1版. 蘇州矽科電子信息科技有限公司，2005.
目 錄
第1章 繪制原理圖
1.1元件封裝清單
1.2原理圖
1.3 ERC電氣檢測
1.4網絡表
第2章 PCB設計
2.1設計工藝
2.2各種報表的生成
第3章 PCB各層面輸出與打印
3.1 PCB板頂層圖
3.2 PCB板底層圖
3.3 PCB板絲印層圖
3.4 PCB板各疊層圖
3.5 PCB板3D效果圖
第4章 總結
第1章 繪制原理圖
1.1元件封裝清單
制作原理圖過程中，都需要對每個元器件進行指定的封裝，非標準器件則需自己對封裝進行設計，下表為各個元器件的封裝。
1.2原理圖 本次課程設計使用Protel 99 SE繪制原理圖，如圖1.1

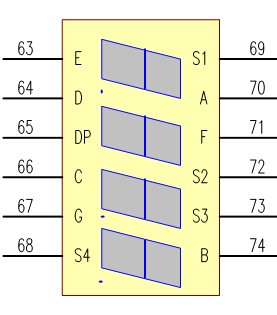

圖1.1 圖1.1是課題LK-1型單片機學習板的原理圖，在繪制原理圖的過程中，有一部分元件是Protel 99 SE常用庫里沒有的，需要自己畫，再進行加庫。新建元件庫文件格式為SCHLIB.LIB，引腳需要編號才能正常使用，需要畫的元件有51系列單片機、紅外傳感器LT0038、四合十七段顯示器，如圖1.2，圖1.3，圖1.4。
圖1.2 圖1.3
圖1.4 1.3 ERC電氣檢測 原理圖制作完畢后，接下來進行的就是ERC電氣檢測，在生成ERC報表后，則能看出原理圖接線中哪里出現了問題，根據指出的錯誤和類型及時修改，直到原理圖不再出現問題為止。

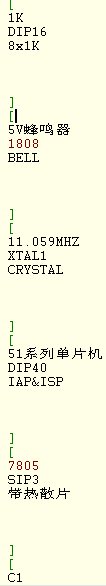

1.4網絡表 ERC電氣檢測無錯誤后，便是生成網絡表。網絡表是電路圖和PCB之間的連接橋梁，是生成PCB文件的基本依據。所以正確的網絡表是制作PCB板的前提。 部分網絡表如下圖

圖1.5 圖1.6 圖1.7 圖1.8
第2章 PCB設計 2.1設計工藝 PCB 設計過程中有一些需要考慮的設計工藝，這些工藝影響板子的抗干擾性、正確性、實用性等。 1、首先應該考慮安裝孔、插頭、定位孔、基準點等都要滿足要求，各種元件的擺放位置和準確地安裝在規定的位置，同時要便于安裝、系統調試、以及通風散熱。 2、適當大一些的焊盤、通孔、走線；減少過孔，優化走線，使其疏密均勻，一致性 好。 3、避免使用小于 90 度彎的走線，并規定其彎度為 45° 4、對于本課題同類的大功率電路板，因為其發熱劇烈，因此盡量避開使用大面積銅箔；否則，在使用過程中時間過長產生熱量時，易發生銅箔膨脹和脫落現象，如必須使用大面積銅箔時，可采用柵格狀導線。導線的端口則是焊盤。焊盤中心孔要比器件引線直徑大一些。焊盤太大在焊接中易形成虛焊，焊盤外徑 D 一般不小于（d＋1.2）mm，其中 d 為 孔徑，對于一些密度比較大的元件的焊盤最小直徑可�。╠+1.0）mm 5、根據不同的電路板流過電流的大小，盡量加大電源線的寬度，從而來減小環路電阻，同時電源線與地線走向以及數據傳送方向保持一致。 2.2各種報表的生成 本課題需要生成的報表有：網絡表，板子信息表，材料清單表。各種報表生成方法與過程如下： （1）網絡表：在原理圖編輯窗口中進行如下操作(Design—>Create Netlist…)即可。 （2）板子信息表：在PCB編輯窗口中進行如下操作：（Report->Board Information…->Report）在出現的對話框中選擇所要的信息，再點擊Report按鈕即可。 - 材料清單表：在原理圖編輯窗口中進行如下操作（Report->Bill of Material)根據向?qū)刹牧锨鍐渭纯伞?/font>
第3章 PCB各層面輸出與打印
3.1 PCB板頂層圖
圖3.1 3.2 PCB板底層圖
圖3.2 3.3 PCB板絲印層圖
圖3.3 3.4 PCB板各疊層圖
圖3.4 3.5 PCB板3D效果圖
圖3.5 第4章 總結 在開始接觸PROTEL軟件時,對其全英文的操作界面一竅不通,但在同學的講解和操作指導下,加上自己的實際練習慢慢對它漸漸地熟悉了。開始只會建原理圖文件和PCB文件,但都不會查找元件和繪制元件,更不用說繪制PCB封裝了。通過這次對單片機PROTEL課程設計，讓我了解了印制電路板設計的基本過程，由以前的懵懂到現在的基本掌握了設計PCB設計的步驟。 這周我學到了很多知識，特別對于以后工作有很大的幫助，也培養了我的耐心和獨立性，讓我的動手能力得到了提高。臨近畢業，這次的課設讓我受益匪淺，趙老師的嚴格要求讓我以后對待任何事情都會持著嚴謹?shù)男膽B(tài)去完成，讓自己不斷的提升，變得越來越好。
