每到情人節、圣誕節、戀愛紀念日等等重要的日子時，每個人都想給心愛的人最好的禮物，最能代表真心的禮物，有的人送花，有的人送巧克力，有的人帶著心愛的人旅游，等等。 無論是鮮花、巧克力、旅游還是其他浪漫的活動，次數多了也就厭了，習慣了。當你的ta對你年復一年相同的禮物已經習以為常時怎么辦？你只是個學生沒太多的錢買禮物怎么辦？你想給ta一個獨特的驚喜怎么辦？不用擔心，往下讀，我會教你自制一個愛心流水燈，給ta最棒的禮物！ 這是我制作的愛心流水燈。
我已經把我制作的愛心流水燈的視頻上傳到土豆網：
你們可以看看，
這個愛心流水燈是用STC89C52單片機的32個I/O控制32個LED，實現每個LED的隨意亮滅，用C語言編程，具體程序我會在后面給出。
第一步 購買原件
購買以下原件，總成本不到30元，相當?shù)谋阋恕?/font> 1、32個6mm紅色LED（多買幾個以防備用）。4元。 2、15cm*15cm萬用版一個（大點小點都沒事）。5元。 3、STC89C52單片機一個。5元。 4、DIP-40（單片機的插座）。0.1元。 5、自鎖式開關一個。0.1元。 6、30pf電容2個，1u電容一個。0.1元。 7、12M晶振一個。0.1元。 8、5V電源一個，如果你用電池做電源的話就買4節1.5V的電池，再買一個四節電池盒。6元。 9、導線若干。5元。 我是在我們學校的實驗室里弄到這些東西的，沒花一分錢。 第二步 準備工具 基本的電子制作工具： 1、電烙鐵一個。 2、焊錫絲若干。 3、松香少許，助焊劑也可以。 4、鑷子（有更好，沒有也行）。 第三步 裝配、焊接

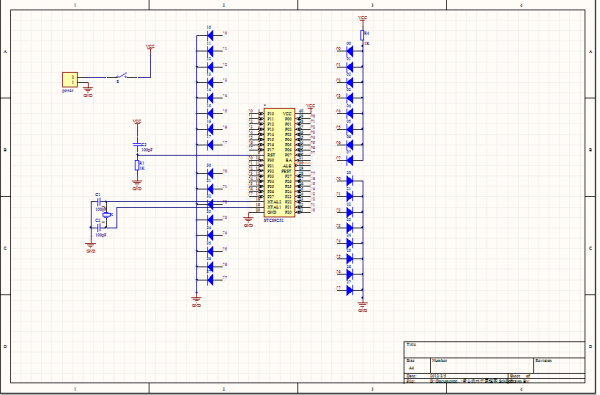

原件備齊后，就是裝配焊接了，對照電路圖焊接，當然，如果你會Protel或Altium Designer，你可以做個pcb板，就省去焊接工作了。 電路圖如下：

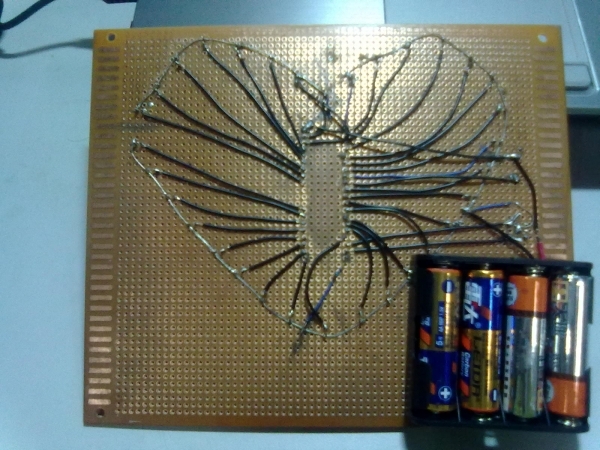

因?yàn)樯侠娮璨粔�，我只有一個，所以我是這樣設計的：連接 P0口的LED共陽，連接P1口、P2口和P3口的LED共陰。焊接完成后如下：
你也可以制作PCB板，把上面的電路原理圖生成PCB再雕刻出來，PCB板我沒做，挺麻煩的，下圖是PCB圖（上面還有我的名字）：
第四步 編程調試 我是按照我設計的電路連接的順序編程的，如果你按照我的電路焊接原件，用我的程序絕對沒錯。程序中我定義了相當多函數，為便于理解，每個函數都起了不同的名字，不少地方也做了注釋。 把C程序下載到單片機里，裝在板子上，按下開關，LED就開始如愿發光閃爍了。
C語言程序如下：
#include #include unsigned int x,y; void delayms(unsigned int z)
。。。
程序挺長的，大家直接下載附件看，看著不錯分享給大家，來自百度文庫！回復后可下載制作資料
自制愛心流水燈 2.doc
(926 KB, 下載次數: 1121)
2013-6-7 03:16 上傳
點擊文件名下載附件
|
