天問51串口之藍牙的完美接合！

ID:911932 · 發表于 2021-4-30 17:17

本帖最后由天問51 于 2021-4-30 17:20 編輯

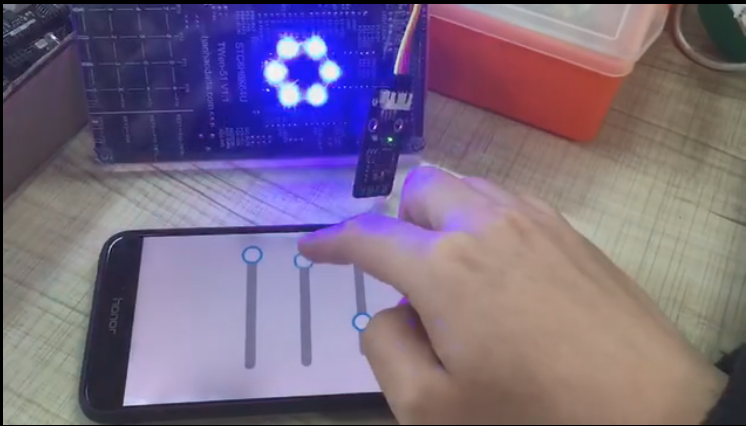

1.演示圖片：

2.藍牙模塊介紹：

藍牙4.0協議是2010年6月由SIG ( Special Interest Group)發布的最新標準，它有2種模式:BLE(Bluetooth low energy)只能與4.0協議設備通信,適應節能且僅收發少量數據的設備(如家用電子);BR/EDR ( Basic Rate / Enhanced Data Raie，向下兼容〈能與3.0/2.1/2.0通信〉，適應收發數據較多的設備（如耳機）。

藍牙模塊是指集成藍牙功能的芯片基本電路集合，用于無線網絡通訊，大致可分為三大類型：數據傳輸模塊遠程控制模塊等。藍牙模塊最簡單、最常見的通訊方式就是透?jìng)�。透�(jìng)饕步写谕競�，就是透明傳輸�(shù)囊馑�，一般是用作串口。具體的工作機制就是不管所傳輸?shù)膬?nèi)容，也不需要自己增加什么協議。只是把MCU的串口接到藍牙的串口上，用透?jìng)鞣绞桨袽CU需要傳輸?shù)膬?nèi)容通過藍牙模塊，發送給其他藍牙接收模塊。對于我們使用來說也是串口，所以我們這里使用天問51的擴展串口UART3。

3.模塊接線說明

藍牙模塊連接在天問51的串口3上，具體連線如下：

RXD ——> P51

TXD ——> P50

VCC ——> 3.3V / 5V

GND ——> GND

4.藍牙RGB調試使用說明

APP軟件見附件：https://pan.baidu.com/s/1Ibb9D_-xVujrOTGmSgfmdQ

提取碼：Twen

4.1 第一步：下載APP和模塊連接

下載安裝藍牙調試器：

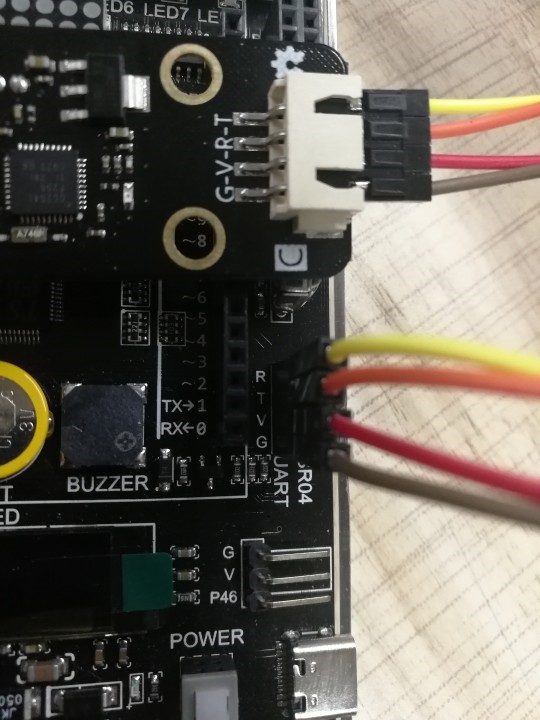

將藍牙模塊在天問51上連接好：

4.2 第二步：下載程序

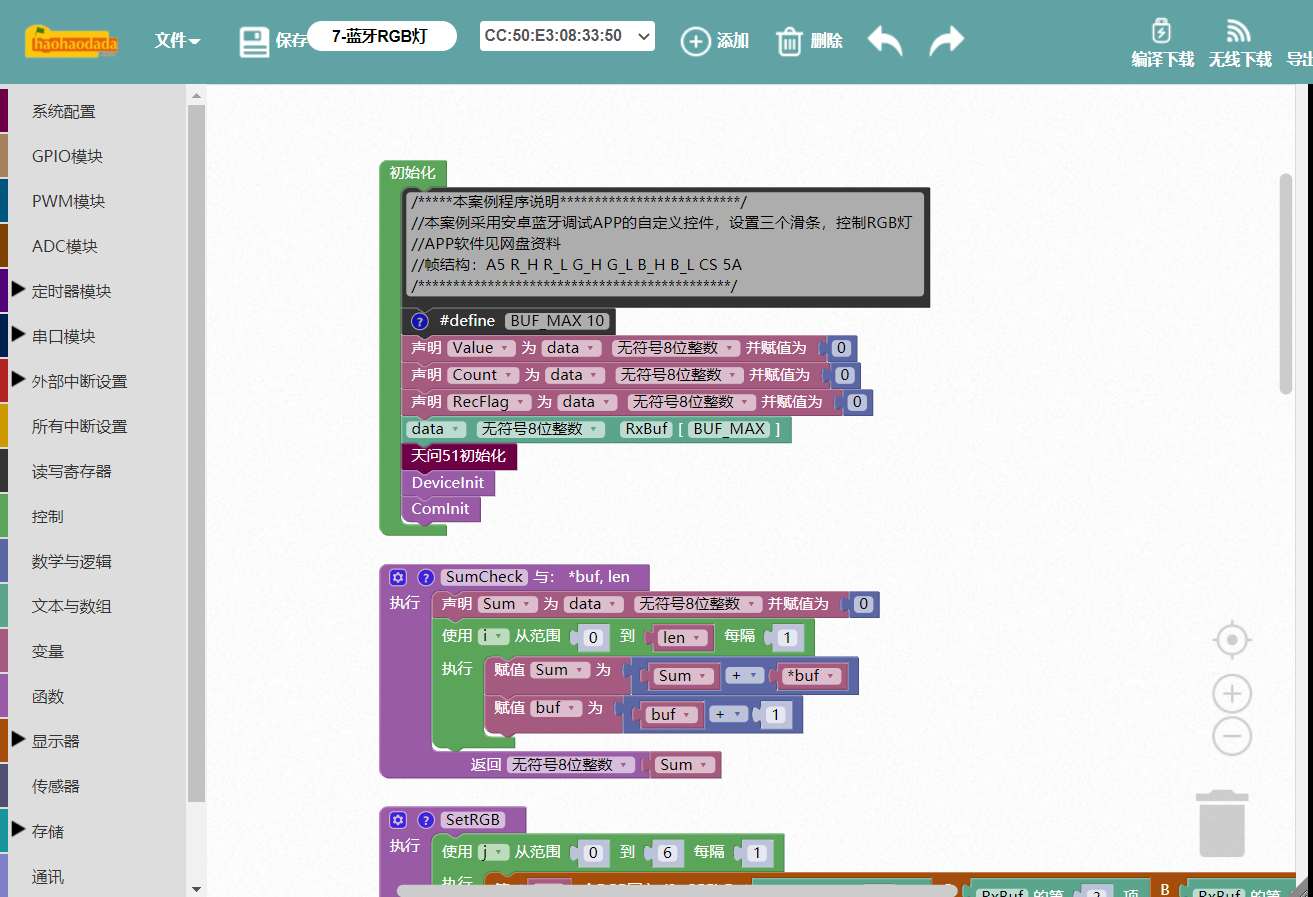

在好好搭搭官網，找到藍牙RGB燈，將程序下載到天問51當中。

通訊協議說明：

幀結構為：A5 R_H R_L G_H G_LB_H B_L CS 5A

A5：幀頭

R_H R_L：數據位，只接收后面一位

G_H G_L：數據位，只接收后面一位

B_H B_L：數據位，只接收后面一位

CS：校驗位，累加和校驗

5A：幀尾

4.3 第三步：手機藍牙連接

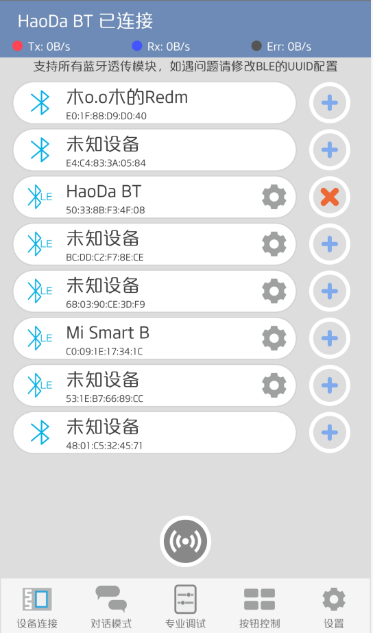

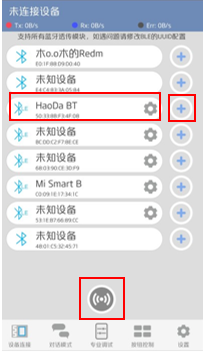

打開手機的藍牙，并且打開藍牙調試器。調試器會自動搜索藍牙。藍牙調試器搜索完之后，找到自己藍牙模塊的名字，點擊右邊的＋號，（這里我的藍牙名字是HaoDa BT）如果沒有找到自己藍牙的名字，可以嘗試點擊下方刷新按鈕，或者重新插拔藍牙，手機上重新開啟。

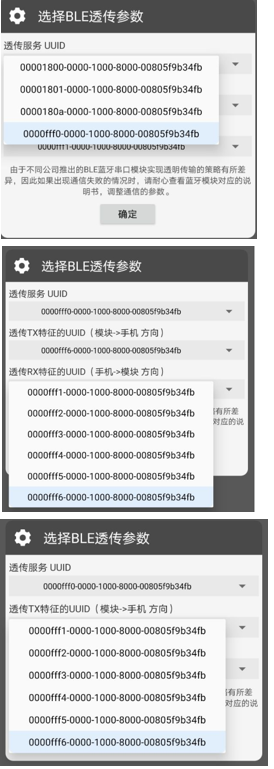

第一次連接會彈出一些選項，按照下圖所示的選項選擇。

好之后，可以看到上方顯示已連接，藍牙旁邊會出現一個紅色的X，點擊這個X的話就會斷開藍牙連接，這樣就已經完成了藍牙模塊和手機的連接。

4.4 第四步：藍牙調試工程建立

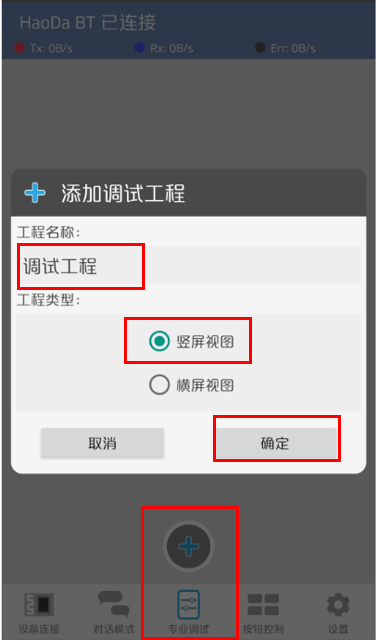

下方找到專業調試按鈕，然后點擊+號，在彈出來的界面，輸入自己的工程名字，和選擇工程類型。這里我選擇豎屏，然后點擊確定。

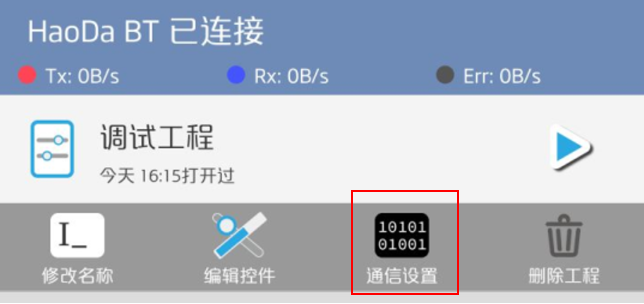

點擊調試工程空白的地方，先不要點藍色的啟動三角形，在浮現出來的選項中選擇通信設置。

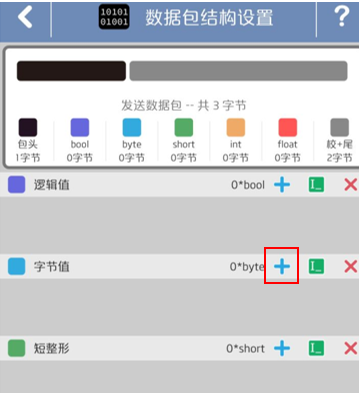

然后找到綠色方框短整型欄，點擊+號，然后輸入變量名字。

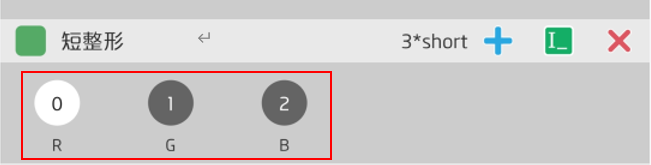

一共要設置三個變量分別為：R、G、B。

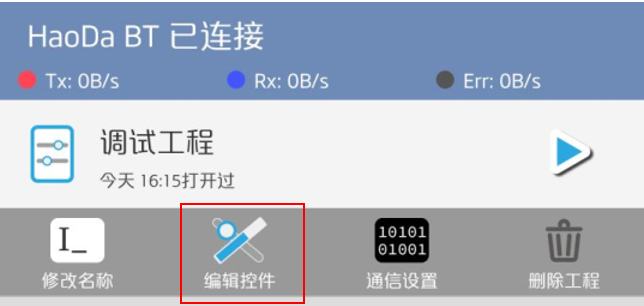

設置完之后，回到主界面，點擊編輯控件

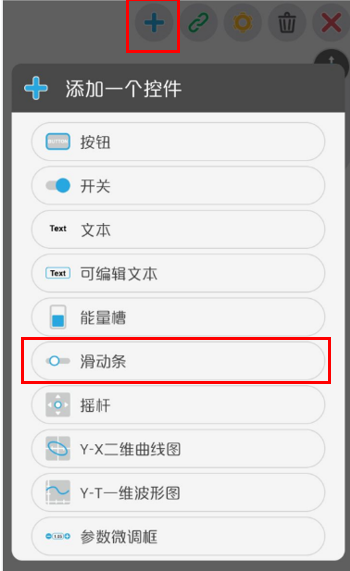

在彈出的界面上點擊+號，然后選擇滑動條

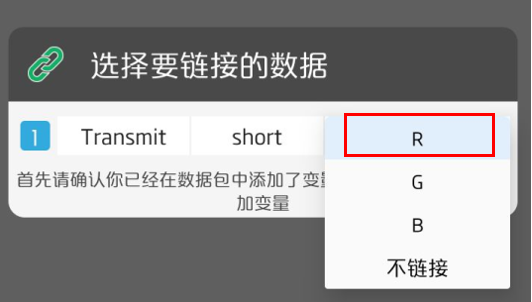

然后在最后一個選項當中選擇剛剛設定的變量。設置好之后，點擊空白處。

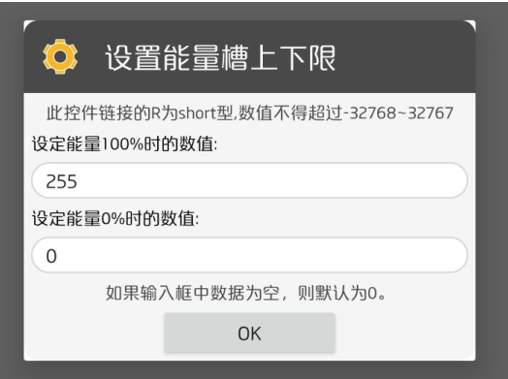

然后彈出設置上限，將參數填入，255和0，點擊OK。

這個步驟一共三次，創建三個滑動條，將三個變量都要設置進去

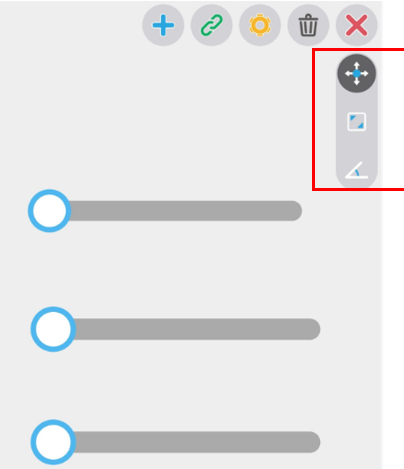

右邊的三個按鈕分別是：移動、大小、方向，可以自行調節。

4.5 第四步：運行調試

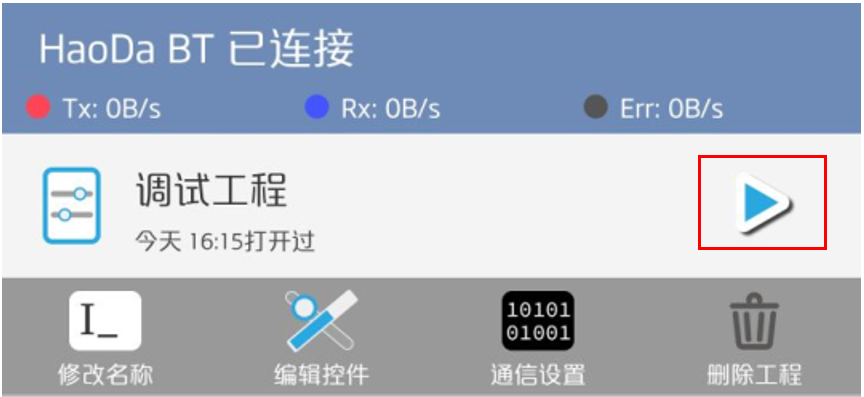

最后回到主界面，點擊藍色箭頭，然后在彈出的界面可以滑動條輪來改變RGB燈的顏色了

至此，就完成了全部的步驟，祝大家成功�。�
