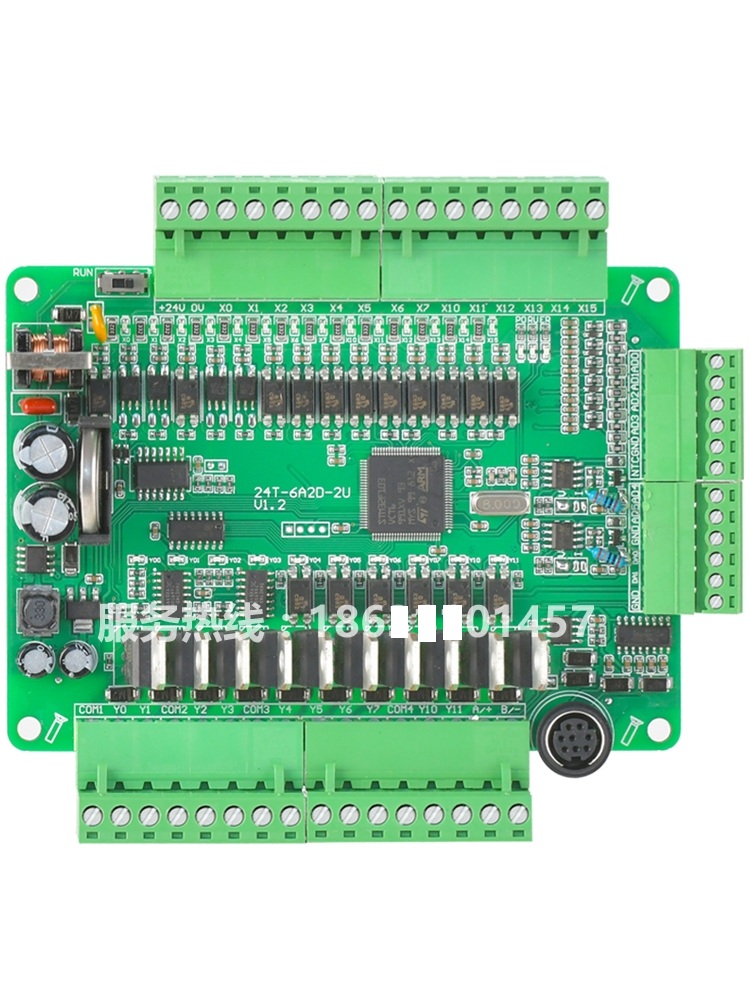

求一份三菱plc的原理圖 無時鐘,STM32單片機芯片

  [復制鏈接]
ID:1043486 發表于 2022-9-1 18:37 來自觸屏版 | 顯示全部樓層 |閱讀模式
無時鐘,32芯片
回復

使用道具 舉報

ID:1043486 發表于 2022-9-1 19:14 來自觸屏版 | 顯示全部樓層
簡單的原理圖就行,我電路不太好,畫了好久,都是錯的,芯片我大致都有找到,但是輸出和輸入那里總是畫錯,跪求各位大神了,可憐可憐孩子吧
回復

使用道具 舉報

ID:149642 發表于 2022-9-1 19:20 | 顯示全部樓層
上面不是寫了X0~X15,Y0~Y11,了么
回復

使用道具 舉報

ID:1043486 發表于 2022-9-1 19:43 來自觸屏版 | 顯示全部樓層
只求各位大神能幫我畫一下簡單的原理圖就行(T_T)
回復

使用道具 舉報

ID:276663 發表于 2022-9-1 20:06 | 顯示全部樓層
這是三菱的PLC?
回復

使用道具 舉報

ID:213173 發表于 2022-9-1 20:56 | 顯示全部樓層
這玩意沒修過,看起來也不算多復雜。先查查電源是否正常,備用電池是否失效。MCU損壞的幾率不大,如果真壞了基本報廢,其它外圍芯片、電源芯片損壞可以更換試試。
回復

使用道具 舉報

ID:1043486 發表于 2022-9-1 21:04 來自觸屏版 | 顯示全部樓層
IdeaMing 發表于 2022-9-1 20:06
這是三菱的PLC?

對,我想要畫它內部的原理圖,我輸入輸出總是畫不好
回復

使用道具 舉報

ID:1043486 發表于 2022-9-1 21:05 來自觸屏版 | 顯示全部樓層
lksbbs 發表于 2022-9-1 19:20
上面不是寫了X0~X15,Y0~Y11,了么

想要內部的原理圖(T_T)
回復

使用道具 舉報

ID:1043486 發表于 2022-9-1 21:06 來自觸屏版 | 顯示全部樓層
wulin 發表于 2022-9-1 20:56
這玩意沒修過,看起來也不算多復雜。先查查電源是否正常,備用電池是否失效。MCU損壞的幾率不大,如果真壞 ...

沒壞,是好的,我是要畫它的內部原理圖,我畫不好,輸入輸出部分總是畫錯
回復

使用道具 舉報

ID:685684 發表于 2022-9-1 21:14 | 顯示全部樓層
網上有開源的方案,程序都有。附件這個也是網上找的,當時只是用來學習一下實現方式的。原理圖程序什么的都有。別人開源的


FX2N_MODBUS_RTC.7z

9.94 MB, 下載次數: 82

回復

使用道具 舉報

ID:428050 發表于 2022-9-1 21:52 | 顯示全部樓層
有打廣告的嫌疑
回復

使用道具 舉報

ID:1043486 發表于 2022-9-2 06:51 來自觸屏版 | 顯示全部樓層
bhljh 發表于 2022-9-1 21:52
有打廣告的嫌疑

不是的,因為我在學習畫這個,所以就直接發了這個某一個寶高清圖片
回復

使用道具 舉報

ID:1043486 發表于 2022-9-2 06:52 來自觸屏版 | 顯示全部樓層
蛋黃派@SZPT 發表于 2022-9-1 21:14
網上有開源的方案,程序都有。附件這個也是網上找的,當時只是用來學習一下實現方式的。原理圖程序什么的都 ...

方便給個鏈接嗎?我找了好多,有點不盡人意(T_T)
回復

使用道具 舉報

ID:123289 發表于 2022-9-2 08:05 | 顯示全部樓層
不復雜,可以反匯一下。
回復

使用道具 舉報

ID:213173 發表于 2022-9-2 08:54 | 顯示全部樓層
鐵鍋燉大鵝11 發表于 2022-9-1 21:06
沒壞,是好的,我是要畫它的內部原理圖,我畫不好,輸入輸出部分總是畫錯

一般這種簡單電路反向繪制原理圖只需一天左右時間,整理復核再用一天足以。
回復

使用道具 舉報

ID:685684 發表于 2022-9-2 09:42 | 顯示全部樓層
鐵鍋燉大鵝11 發表于 2022-9-2 06:52
方便給個鏈接嗎?我找了好多,有點不盡人意(T_T)

我放在附件里面那個資料,里面說明文檔挺詳細的。我也找不到之前的鏈接了,好久了。那個源文件需要使用V5版本編譯器編譯,我這邊只有V6的了,沒辦法編譯測試。
回復

使用道具 舉報

ID:546770 發表于 2022-9-2 10:11 | 顯示全部樓層
這真是三菱PLC??我真想把這貼子甩那些說STM32和PLC不一樣的人的臉上讓他們好好看看。。
回復

使用道具 舉報

ID:1043486 發表于 2022-9-2 13:50 | 顯示全部樓層
蛋黃派@SZPT 發表于 2022-9-2 09:42
我放在附件里面那個資料,里面說明文檔挺詳細的。我也找不到之前的鏈接了,好久了。那個源文件需要使用V5 ...

太感謝了。!
回復

使用道具 舉報

ID:1043486 發表于 2022-9-2 13:52 | 顯示全部樓層
wulin 發表于 2022-9-2 08:54
一般這種簡單電路反向繪制原理圖只需一天左右時間,整理復核再用一天足以。

我畫了一個星期了,一直沒畫好,我?guī)煾殿^都快被我氣禿了😟
回復

使用道具 舉報

ID:1043649 發表于 2022-9-2 16:59 | 顯示全部樓層
我記得在哪個論壇見過
回復

使用道具 舉報

ID:875095 發表于 2022-9-4 00:19 | 顯示全部樓層
實在找不到,去某一個寶5塊錢買一個去。。
回復

使用道具 舉報

ID:88256 發表于 2022-9-4 13:05 | 顯示全部樓層
小黑屋525 發表于 2022-9-2 10:11
這真是三菱PLC??我真想把這貼子甩那些說STM32和PLC不一樣的人的臉上讓他們好好看看。。

我不知道你之前是怎么爭論的,但就你這帖子的文字表述來看,我也會說STM32和PLC就是不一樣(確切來說,是單片機和PLC不一樣),PLC是用單片機構成的比較成熟的控制系統,而STM32(單片機)只是一種集成電路,還必須與其它元器件及軟件構成系統才能應用,PLC內部包含單片機,所以單片機肯定和PLC不一樣;
PLC內部已經有了一套完整的單片機系統,對PLC編程是基于這套系統進行的,而單片機則不同,是對具體的要求做針對性的編程。
我對PLC并不熟,總感覺圖中的PLC并不是正規的PLC,倒像是網友用單片機自制的,你僅憑用單片機做成了PLC這一點就說STM32和PLC是一樣說法也太牽強了。另外,技術上的爭辯不能用言語進行攻擊啊,這個“甩”某些“人的臉上”的說法讓我看了都心里不舒服,更何況是那些和你進行辯論的。
STM32肯定不會全部用來做PLC,而PLC也肯定不會全部采用STM32做控制,這一點也可以說明STM32和PLC不一樣了。
回復

使用道具 舉報

ID:685684 發表于 2022-9-6 18:08 | 顯示全部樓層
hhdsdy 發表于 2022-9-4 13:05
我不知道你之前是怎么爭論的,但就你這帖子的文字表述來看,我也會說STM32和PLC就是不一樣(確切來說,是 ...

其實是樓主問的方式有點問題。PLC內部的實現其實本質就是一個帶程序的單片機,然后再把編譯后的梯形圖等信息發送進去,然后解析運行。目前網上挺多仿三菱1N/2N/3U系列的實現方式,實現了其中絕大部分指令,在一些對于可靠性要求不高、成本控制比較嚴格的場合倒是可以使用。部分點數少產品能夠賣到100元以內,很多都是個人去賣的,稍微一些大點的廠家,也要賣到兩三百一臺了。網上其實挺多方案的,某一個寶上也可以買到,主要是用的STM32的單片機實現的,目前應該大部分換成國產32系列了,畢竟STM32單片機漲價漲得一片就上百了。
回復

使用道具 舉報

ID:685684 發表于 2022-9-6 18:09 | 顯示全部樓層

軟件我編譯過了,沒有報錯,應該是可以用的,你可以嘗試復刻一下。
