t2-t3,這個區間時間段是什么含義？

ID:668004 · 發表于 2022-12-26 16:01


ID:384109 · 發表于 2022-12-26 22:07

先了解一下什么是死區

ID:883242 · 發表于 2022-12-26 22:34

這個問題的答案就是你的“圖3-6”右上角那段話。

ID:420836 · 發表于 2022-12-27 03:48

t2 和 t3 之間的時間段是 PWM 信號的實際輸出。上升沿和下降沿的死區通過與門運算消除。

ID:213173 · 發表于 2022-12-27 06:24

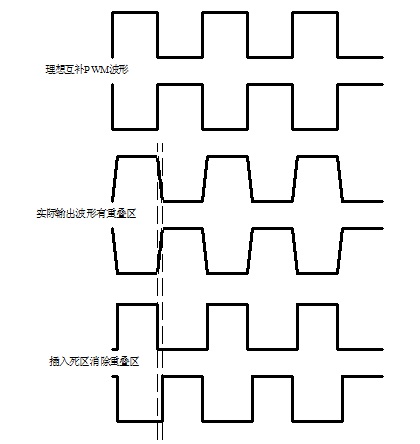

由于電子開關器件的延時特性，在互補電路中用理想PWM波形驅動，會發生交越區間短路。輕則增加損耗，重則燒毀設備。通常采用插入死區的方法解決。

ID:77589 · 發表于 2022-12-27 10:32

圖上描述的很清楚了，經過硬件電路后，把原來的PWM輸出的高電平時間限制到t2~t3這段時間。如果是兩路互補輸出的PWM信號的話，都經過這樣處理后，就一定不會出現兩路PWM同時出高電平的情況或高電平間隔太短的情況，也就不會出現后續電路中的上下管同時導通的情況。所以，才稱圖中電路為死區時間硬件電路。

ID:1059313 · 發表于 2022-12-27 11:20

看圖即可。

ID:513507 · 發表于 2022-12-28 15:06

Longan.Wang 發表于 2022-12-27 10:32
圖上描述的很清楚了，經過硬件電路后，把原來的PWM輸出的高電平時間限制到t2~t3這段時間。如果是兩路互補輸 ...

正解，頂一下
