PCB位號絲印大小問題

ID:668004 · 發表于 2023-2-3 13:58

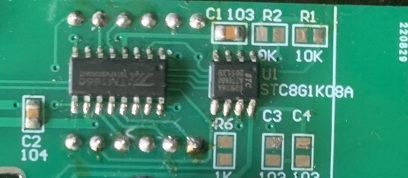

尺寸1mm，線寬0.12mm的元件位號嘉立創做出來很模糊。你們一般都是設置為多大，尺寸和線寬；是否需要考慮板子的大小做調整,謝謝大家

ID:94031 · 發表于 2023-2-3 14:18

既要容易識別，還不能太大覆蓋其他元件。

ID:1062009 · 發表于 2023-2-3 14:20

根據信號要求進行設置

ID:821429 · 發表于 2023-2-3 14:25

軟件不同，嘉立創制版，使用30mil,6mil,skroke-serif（使用默認字體第二種，不用TureType），比1mm小，感覺還是比較清楚的。換換高度-寬度比例，或者換字體試試。

ID:213173 · 發表于 2023-2-3 14:37

尺寸1mm，線寬0.2mm的絲印嘉立創做出來很清楚，如果想字體再小下單時選擇高清字符，要加米。

ID:879348 · 發表于 2023-2-3 14:56

這個尺寸不模糊啊，是不是你軟件字體問題，用立創EDA試試

ID:814525 · 發表于 2023-2-3 15:00

一般尺寸1mm，線寬0.16mm的，做出的效果很好。沒有模糊不清的

ID:1059013 · 發表于 2023-2-4 00:11

我一般30mil高度，5mil寬度

ID:668004 · 發表于 2023-2-4 10:48

wulin 發表于 2023-2-3 14:37
尺寸1mm，線寬0.2mm的絲印嘉立創做出來很清楚，如果想字體再小下單時選擇高清字符，要加米。

一般比例是多少呢

ID:668004 · 發表于 2023-2-4 10:49

fishafish 發表于 2023-2-4 00:11
我一般30mil高度，5mil寬度

6:1？板子大小也是需要調整的吧

ID:668004 · 發表于 2023-2-4 10:49

張?zhí)鞄?發表于 2023-2-3 15:00
一般尺寸1mm，線寬0.16mm的，做出的效果很好。沒有模糊不清的

恩很多人用1和0.15

ID:1059013 · 發表于 2023-2-4 13:30

QWE4562012 發表于 2023-2-4 10:49
6:1？板子大小也是需要調整的吧

不需要調整，用的protel99se

ID:685462 · 發表于 2023-2-4 18:18

沒記錯，高0.8，線寬0.15，再低貌似就模糊了

ID:491875 · 發表于 2023-2-4 19:19

我一般用0.2,1或者0.8

ID:1046824 · 發表于 2023-2-5 17:30

我經常做量產板子，最小的建議用1.27mm的大小，配0.127mm的線寬。再小就容易模糊了。只要是合格的PCB廠做，一般都沒問題。

ID:965189 · 發表于 2023-2-5 17:36

嘉立創印高40mil的很清晰。

ID:883242 · 發表于 2023-2-7 14:48

這個問題應該咨詢PCB廠家，上論壇問是毫無意義的，因為不同廠家質量控制水平不一樣，這些東西不是網友能夠掌握的。
