這個USB轉串口電路看不懂,這是什么器件?這個CON4是什么意思

ID:1062897 · 發表于 2023-2-22 16:01

小白問問題

ID:554500 · 發表于 2023-2-22 19:14

這就是一個接口，端子之類的。

ID:577696 · 發表于 2023-2-22 21:26

connect的縮寫，表示這個器件是一個連接器端子，有時候也寫作CN。

ID:1034262 · 發表于 2023-2-23 11:22

端子，一般是插針、插座之類的接插件。

ID:1042619 · 發表于 2023-2-23 11:50

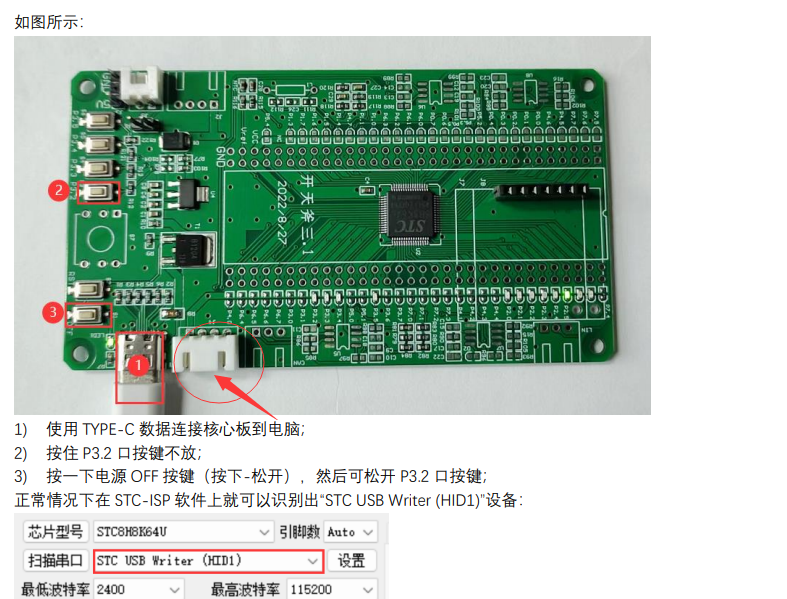

樓主發的這個就是一個接口，比如我們支持硬件USB下載、硬件USB仿真系列的STC8H8K64U核心板：開天斧上也有這個接口，看下圖：

ID:230500 · 發表于 2023-2-25 00:11

就是一個插座接口，一般用的2.54*4P單排排針，這樣用可以方便插拔連接，一般下載只需要連接TXD，RXD，GND 3根線就可以了

ID:1064325 · 發表于 2023-2-26 14:31

是4p排針，比如外設啥的原理圖就會直接給成這樣
