關于PNP和NPN組合電路(推挽、圖騰柱)

ID:668004 · 發表于 2023-2-28 18:09

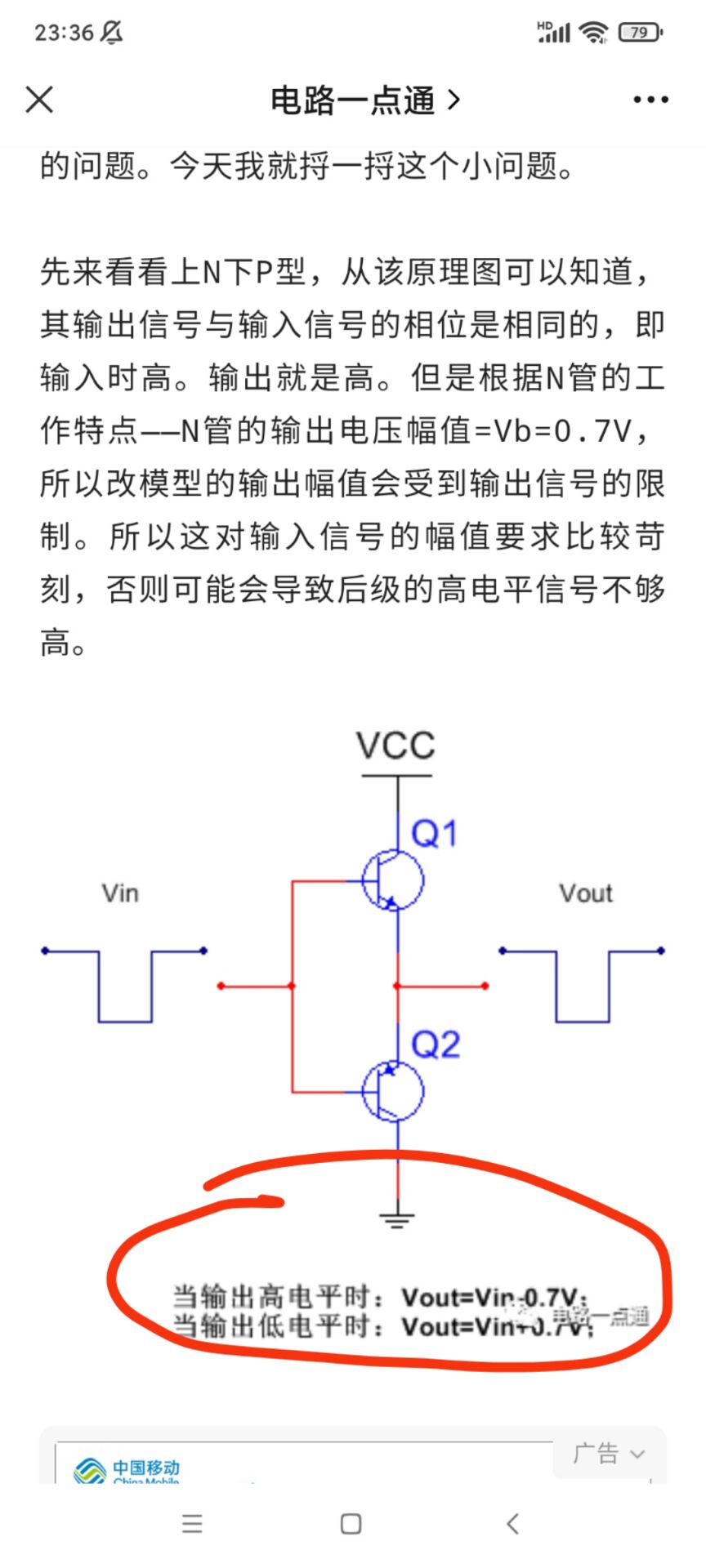

推挽輸出上N下P和上P下N的異同點
1.這種推挽電路是如何提升驅動能力的？
2.直接用單片機io驅動反而有3.3V，不用加減0.7，豈不是不加推挽驅動能力更強嗎？
3.推挽和圖騰柱異同點在哪里？那種電路更適合功率驅動？
4.推挽輸出上N下P和上P下N的異同點和優缺點有哪些
5.加速關三極管會在B極反接一個二極管，那加速打開三極管會怎么做？

https://mp.weixin.qq.com/s/RvANvq_dSk67CgR2yY5xdQ
https://mp.weixin.qq.com/s/Qz8nWGCKEZwETMiTOuEsxg

ID:883242 · 發表于 2023-3-1 01:11

推挽和圖騰柱一樣，都是有雙向電流能力的射隨器。唯一區別是模擬線性電路叫推挽，只有高低兩種電平的叫圖騰柱。

ID:123289 · 發表于 2023-3-1 14:17

你問的問題，需要回答一大段文字，還是對話好，花個20分鐘能給你說明白。

ID:668004 · 發表于 2023-3-1 15:25

yzwzfyz 發表于 2023-3-1 14:17
你問的問題，需要回答一大段文字，還是對話好，花個20分鐘能給你說明白。

感謝班長熱心指導

ID:668004 · 發表于 2023-3-1 15:26

Hephaestus 發表于 2023-3-1 01:11
推挽和圖騰柱一樣，都是有雙向電流能力的射隨器。唯一區別是模擬線性電路叫推挽，只有高低兩種電平的叫圖騰 ...

什么叫做模擬線性電路

ID:275826 · 發表于 2023-3-1 21:18

單電源的這種電路不可能是推挽電路

ID:883242 · 發表于 2023-3-1 23:54

tyrl800 發表于 2023-3-1 21:18
單電源的這種電路不可能是推挽電路

OTL功放就是單電源推挽電路。

ID:275826 · 發表于 2023-3-2 09:09

Hephaestus 發表于 2023-3-1 23:54
OTL功放就是單電源推挽電路。

OTL電路輸出端要加大電解電容

ID:883242 · 發表于 2023-3-3 09:58

tyrl800 發表于 2023-3-2 09:09
OTL電路輸出端要加大電解電容

我就問你是不是單電源吧？

ID:275826 · 發表于 2023-3-3 11:06

Hephaestus 發表于 2023-3-3 09:58
我就問你是不是單電源吧？

單電源的這個電路，只能有一個管子工作

ID:883242 · 發表于 2023-3-3 11:12

tyrl800 發表于 2023-3-3 11:06
單電源的這個電路，只能有一個管子工作

OTL是不是單電源？是不是兩個管子都能工作？你瞎扯最后的隔離電容沒有意義。

ID:275826 · 發表于 2023-3-3 12:36

Hephaestus 發表于 2023-3-3 11:12
OTL是不是單電源？是不是兩個管子都能工作？你瞎扯最后的隔離電容沒有意義。

OTL電路是樓主畫的電路結構嗎？
