1.為什么四個電阻就可以抵消溫度漂移？就可以實現更精準的測量？摘自了很多，還是沒看懂

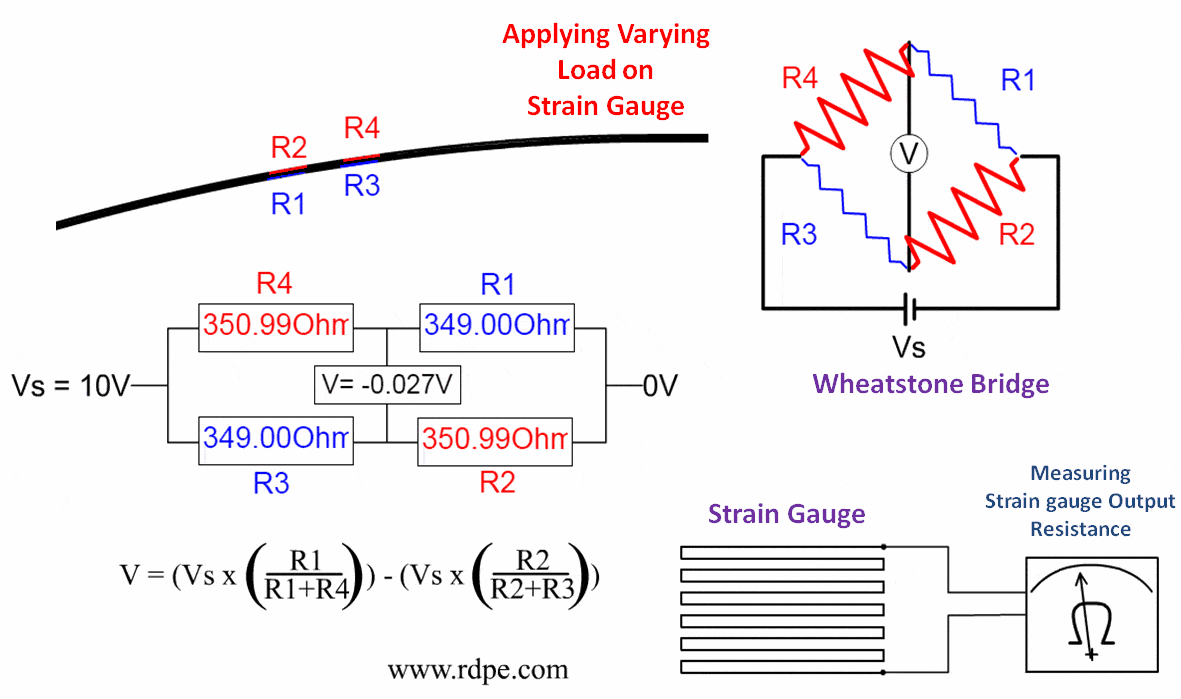

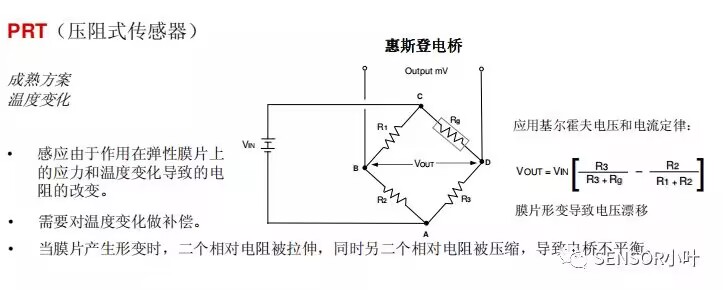

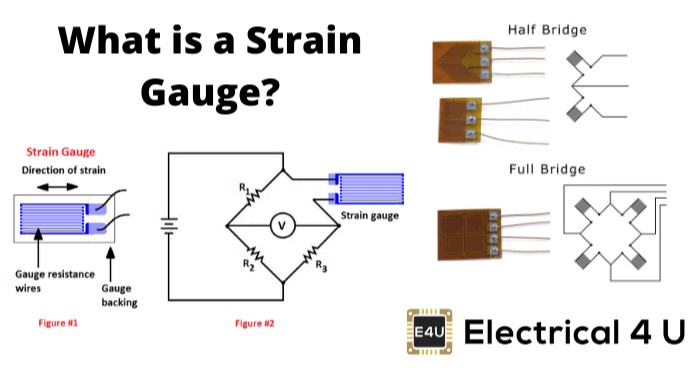

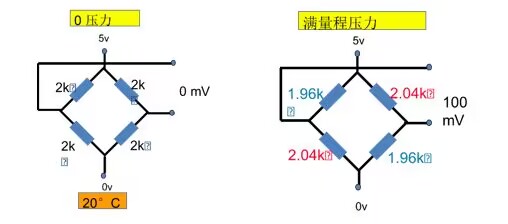

---（來自一個大神的------應變片最大的問題是溫度系數非�？植溃绻苯訙y量電阻值，你都不知道你到底測量是壓力還是溫度。所以要做成惠斯通電橋，常見接法有三種，最簡單的是一個應變片受力，剩下三個應變片不受力只做溫度補償，應變片阻值不表示壓力，應變片阻值的差異比例才表示受力，這樣三個應變片的溫度系數就被消掉了。稍復雜的是兩個對側的應變片受力，其他兩個不受力。最復雜的是四個應變片都受力，對側受力方向相同，兩組對側受力方向相）
---應變片就是測量電阻，但是不能直接測量電阻是因為阻值跟溫度變化關系更大，那就用4個應變片組成惠斯通電橋來測試電壓，電壓差是不同位置應變片阻值的比例差，這樣就把溫度給抵消掉了
稱重傳感器一般用金屬箔應變片，我上面說的是Cu50、Pt100這些溫度傳感器也是金屬箔傳感器，氣壓傳感器因為需要的靈敏度很高，一般是半導體應變片，半導體的溫度系數非常的大，20度應變片阻值可能是20k，到了30度阻值就會變成10k，所以直接測量應變片的電阻根本測不出壓力，只能測出溫度。

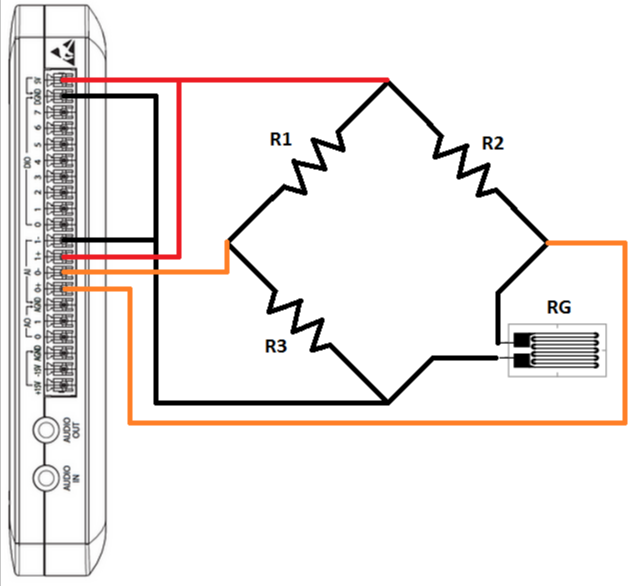

以9樓的圖為例，用了兩個應變片，下面那個受力stressed，上面那個不受力unstressed。阻值分別是Rs、Ru，設R1=R3，電池電壓10V，那么不受力的時候V=0。
在某個特定壓力下，當前溫度20度，Rs=21k，Ru=20k，V=10*Rs/(Rs+Ru)-5.0=0.122V。
當前壓力不變，溫度上升到30度，Rs=10.5k，Ru=10k，V=10*Rs/(Rs+Ru)-5.0=0.122V。
可見通過Ru這個不接受壓力，只感知溫度的應變片，通過惠斯通電橋的接法，把巨大的溫度系數給消除了！-------意思是應變變除了受力會發生阻值變化，溫度改變也會導致阻值變化？
|
|
