非常好制作的單片機DC 0-9.99V電壓表

[復制鏈接]
跳轉到指定樓層
樓主
ID:105323 發表于 2016-3-4 15:17 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
本帖最后由 51黑黑黑 于 2016-3-4 15:20 編輯

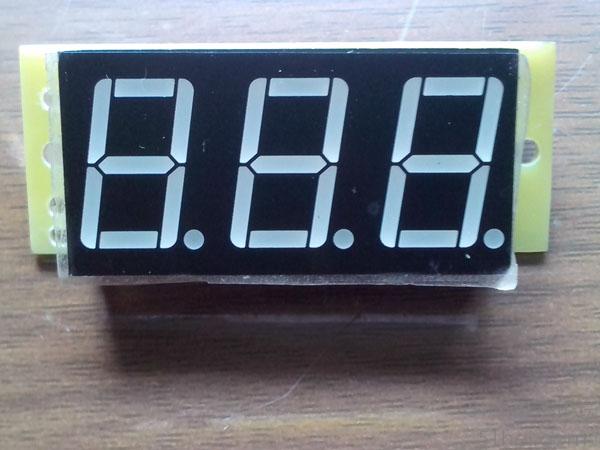

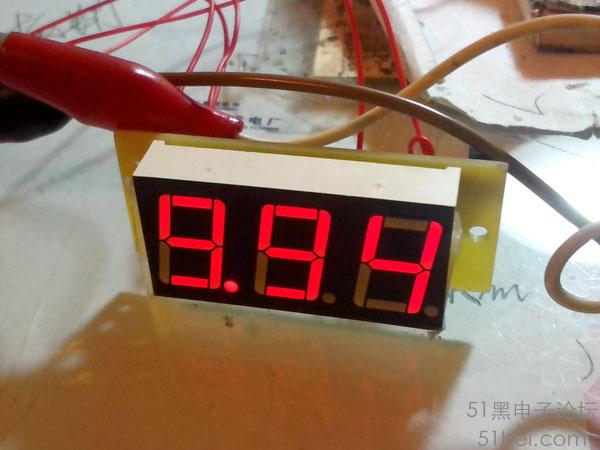

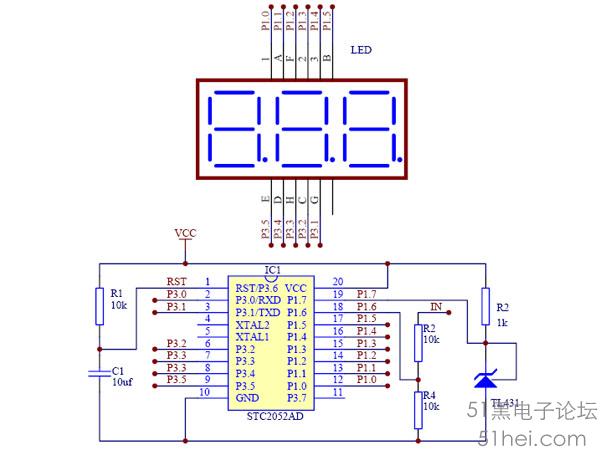

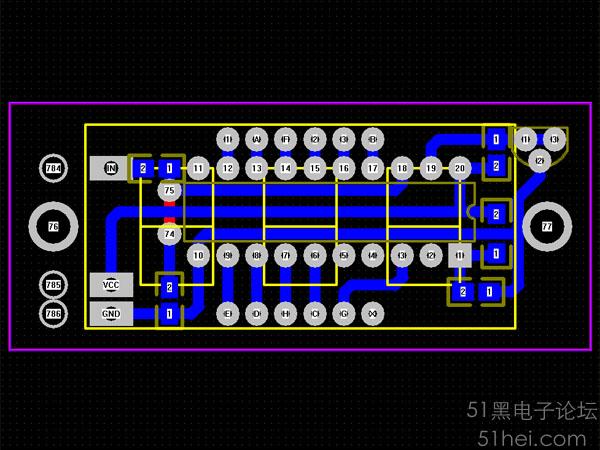

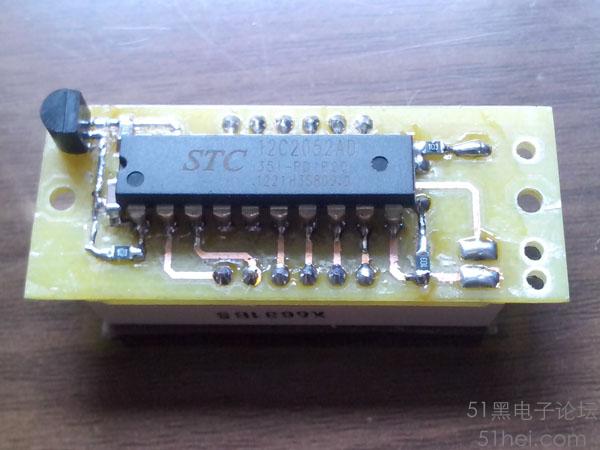

   非常好制作的單片機電壓表，這款電壓表使用的單片機是STC12C2052AD，電壓表的是單片機內部自己帶的A/D，設計的測量范圍是DC0-9.99V，文章最早發布在我的百度空間上，有很多人轉載過，深受單片機愛好者的喜歡。由于百度空間關閉了，今天，我重新整理一下，并附上PCB圖，源程序、原理圖，資料打包放在了51黑附件，
需要的可以自己去下載： STC12C2052單片機電壓表_0-9.99V.zip (97.04 KB, 下載次數: 32)
















下面是源碼：
  1. #include <STC12C2052AD.H>         //單片機頭文件
  2. #include <intrins.h>                 //51基本運算（包括_nop_空函數）
  3. #define uchar unsigned char
  4. #define uint unsigned int

  6. sbit temp=P1^7;
  7. sbit LED3=P3^0;  //C
  8. sbit LED0=P1^4;  //        小數點后一位
  9. sbit LED1=P1^3;  //個位
  10. sbit LED2=P1^0;  //        十位
  11. sbit A=P1^1;
  12. sbit B_B=P1^5;
  13. sbit C=P3^2;
  14. sbit D=P3^4;
  15. sbit E=P3^5;
  16. sbit F=P1^2;
  17. sbit G=P3^1;
  18. sbit H=P3^3;  //小數點

  20. char d[5];
  21. uint R,M,N,h;//若定義成uchar型就只能顯示2.5V以下的數值

  23. void dm(mz);

  25. void delayus(uint x)         //(x+1)*6微
  26. {

  28.         while(x--);
  29. }


  32. /*****************************************************************
  33. 函數名：毫秒級CPU延時函數
  34. 調  用：delay (?);
  35. 參  數：1-65535（參數不可為0）
  36. 返回值：無
  37. 結  果：占用CPU方式延時與參數數值相同的毫秒時間
  38. 備  注：應用于1T單片機時i<600，應用于12T單片機時i<125
  39. /******************************************************************/
  40. void delay(uint t)
  41. {
  42. uint i;                               //定義變量
  43. for(;t>0;t--)                     //如果t大于0，t減1（外層循環）
  44.   for(i=600;i>0;i--);       //i等于124，如果i大于0，i減1
  45. }
  46. /*******************************************************************
  47. 函數名：ADC初始化及8位A/D轉換函數
  48. 返回值：8位的ADC數據
  49. 結  果：讀出指定ADC接口的A/D轉換值，并返回數值
  50. 備  注：適用于STC12C2052AD系列單片機（必須使用STC12C2052AD.h頭文件）
  51. *******************************************************************/
  52. uchar Read (uchar CHA)
  53. {
  54.         uchar AD_FIN=0;                 //存儲A/D轉換標志;若在函數外定義此變量則不能得到連續變化的模擬量的顯示
  55.         /******以下為ADC初始化程序****************************/
  56.     CHA &= 0x07;            //選擇ADC的8個接口中的一個（0000 0111 清0高5位）
  57.     ADC_CONTR = 0x60;                  //ADC轉換的速度（0XX0 0000 其中XX控制速度，請根據數據手冊設置）
  58.     _nop_();
  59.     ADC_CONTR |= CHA;       //選擇A/D當前通道
  60.     _nop_();
  61.     ADC_CONTR |= 0x80;             //啟動A/D電源
  62.     delay(1);                    //使輸入電壓達到穩定（1ms即可?
  63.         /******以下為ADC執行程序****************************/
  64.     ADC_CONTR |= 0x08;      //啟動A/D轉換（0000 1000 令ADCS = 1）
  65.     _nop_();
  66.     _nop_();
  67.     _nop_();
  68.     _nop_();
  69.     while (AD_FIN ==0)           //等待A/D轉換結束
  70.         {
  71.             AD_FIN = (ADC_CONTR & 0x10);         //0001 0000測試A/D轉換結束否
  72.     }
  73.     ADC_CONTR &= 0xE7;                              //1111 0111 清ADC_FLAG位, 關閉A/D轉換,
  74.         return (ADC_DATA);                          //返回A/D轉換結果（8位）
  75. }
  76. /******************************************************************
  77. 顯示函數轉換函數：
  78. M=模擬量采樣值，N=基準電壓源采樣值（本例為2.5V），R=模擬量輸入值（待顯示值）
  79. N=256*2.5/Vcc；變形后得Vcc=256*2.5/N； 代入M=256*R/Vcc；得到M=R*N/2.5；變形后得R=M*2.5/N
  80. 1.105為輸入端分壓比。
  81. ******************************************************************/
  82. void transfer(void)
  83. {
  84.         M=Read(6);                                //P1.6口模擬量轉換
  85.         N=Read(7);                                //P1.7口2.5V基準電壓源采樣（轉換）
  86.         R=((M*2.5)/N)*198;                //輸入模擬量換算并放大500倍；
  87.         /***以下為3位顯示轉換***/
  88.         h=R;
  89.         d[3]=R/1000;
  90.         R=R%1000;
  91.         d[2]=R/100;
  92.         R=R%100;
  93.         d[1]=R/10;
  94.         d[0]=R%10;

  96. }
  97. /**********顯示函數（未優化）************************************************/
  98. void xian_shi (void)
  99. {
  100.         if(h>999)
  101.         {
  102.                 d[3]=10;
  103.                 d[2]=10;
  104.                 d[1]=10;
  105.                 d[0]=10;
  106.         }
  107.         if(d[3]==0)
  108.         d[3]=11;
  109.         dm(d[3]);
  110.         LED3=1;
  111.         delayus(5);
  112.         LED3=0;
  113.         delayus(30);
  114.         dm(d[2]);
  115.         LED2=1;
  116.         delayus(5);
  117.         LED2=0;
  118.         delayus(30);
  119.         dm(12);
  120.         LED2=1;
  121.         delayus(1);
  122.         LED2=0;
  123.         delayus(400);
  124.         dm(d[1]);
  125.         LED1=1;
  126.         delayus(5);
  127.         LED1=0;
  128.         delayus(30);
  129.         dm(d[0]);
  130.         LED0=1;
  131.         delayus(5);
  132.         LED0=0;
  133.         delayus(30);
  134. }


  137. void dm(mz)
  138. {
  139.         switch(mz)
  140.         {
  141.                 case 0:A=0;B_B=0;C=0;D=0;E=0;F=0;G=1;H=1;break;
  142.                 case 1:A=1;B_B=0;C=0;D=1;E=1;F=1;G=1;H=1;break;
  143.                 case 2:A=0;B_B=0;C=1;D=0;E=0;F=1;G=0;H=1;break;
  144.                 case 3:A=0;B_B=0;C=0;D=0;E=1;F=1;G=0;H=1;break;
  145.                 case 4:A=1;B_B=0;C=0;D=1;E=1;F=0;G=0;H=1;break;
  146.                 case 5:A=0;B_B=1;C=0;D=0;E=1;F=0;G=0;H=1;break;
  147.                 case 6:A=0;B_B=1;C=0;D=0;E=0;F=0;G=0;H=1;break;
  148.                 case 7:A=0;B_B=0;C=0;D=1;E=1;F=1;G=1;H=1;break;
  149.                 case 8:A=0;B_B=0;C=0;D=0;E=0;F=0;G=0;H=1;break;
  150.                 case 9:A=0;B_B=0;C=0;D=0;E=1;F=0;G=0;H=1;break;
  151.                 case 10:A=0;B_B=1;C=1;D=0;E=0;F=0;G=1;H=1;break; //C
  152.                 case 11:A=1;B_B=1;C=1;D=1;E=1;F=1;G=1;H=1;break; //不顯示
  153.                 case 12:A=1;B_B=1;C=1;D=1;E=1;F=1;G=1;H=0;break; //小數點
  154.         }
  155. }


  158. /******************************************************************
  159. 函數名：主函數
  160. 調  用：無
  161. 參  數：無
  162. 返回值：無
  163. 結  果：程序開始處，無限循環
  164. 備  注：
  165. ******************************************************************/
  166. void main (void)
  167. {
  168.     P1M0 = 0xC0;
  169.     P1M1 = 0x19;
  170.     P3M0=0x00;
  171.     P3M1=0x01;
  172.          LED0=0;
  173.         LED1=0;
  174.         LED2=0;
  175.         LED3=0;

  177.         while(1)
  178.         {
  179.                 uint i;
  180.                 i++;
  181.                 if (i==500)
  182.                 {
  183.                         transfer();
  184.                         i=0;
  185.                 }
  186.                 xian_shi();
  187.         }
  188. }
復制代碼
