標題: IC封裝基礎和圖解（共18頁pdf）
很詳細的IC封裝圖解，建議新人下載！

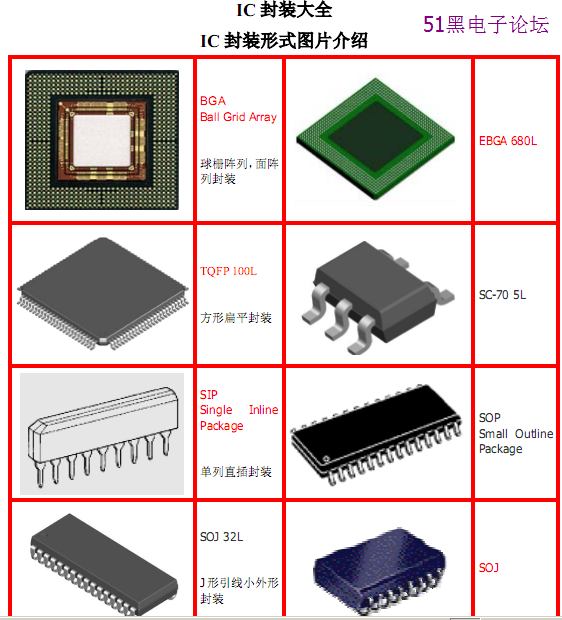

IC 封裝大全

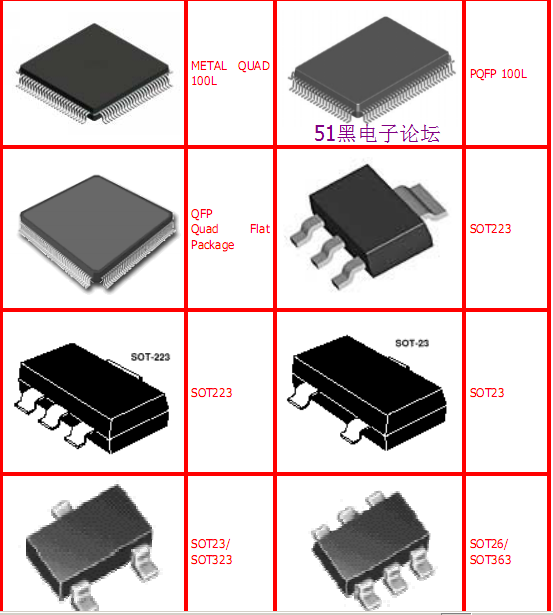

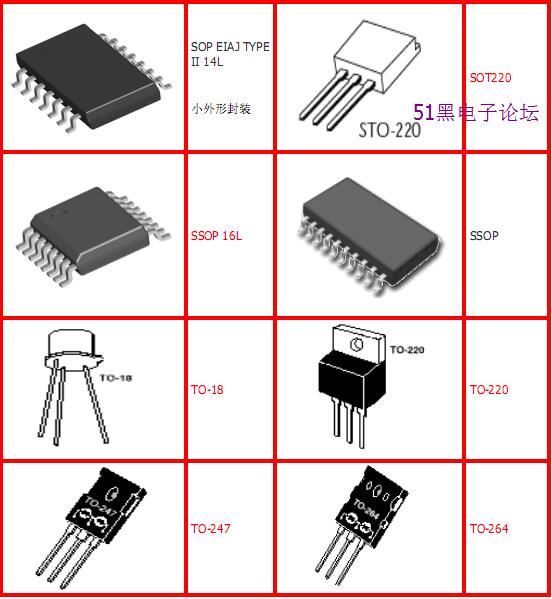

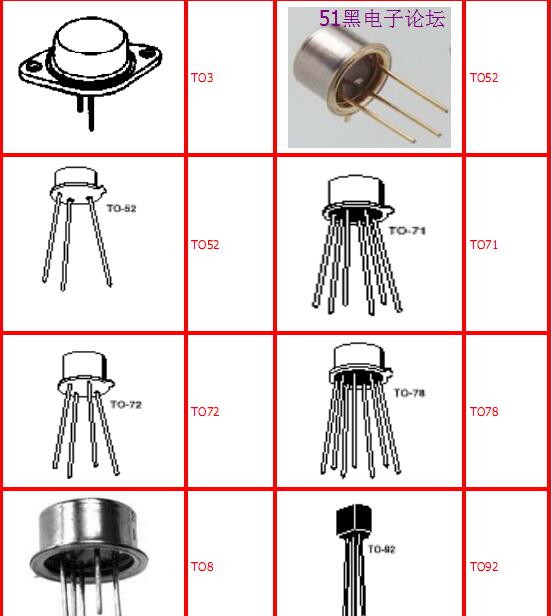

IC 封裝形式圖片介紹


IC封裝形式文字介紹

1、BGA(ball grid array)

球形觸點陳列，表面貼裝型封裝之一。在印刷基板的背面按陳列方式制作出球形凸點用以代替引腳，在印刷基板的正面裝配LSI 芯片，然后用模壓樹脂或灌封方法進行密封。也稱為凸點陳列載體(PAC) 。引腳可超過200，是多引腳LSI 用的一種封裝。

封裝本體也可做得比QFP(四側引腳扁平封裝)小。例如，引腳中心距為1.5mm 的360 引腳BGA 僅為31mm 見方；而引腳中心距為0.5mm 的304 引腳QFP 為40mm 見方。而且BGA 不用擔心QFP 那樣的引腳變形問題。 該封裝是美國Motorola 公司開發的，首先在便攜式電話等設備中被采用，今后在美國有可 能在個人計算機中普及。最初，BGA 的引腳(凸點)中心距為1.5mm，引腳數為225�，F(xiàn)在也有 一些LSI 廠家正在開發500 引腳的BGA。

BGA 的問題是回流焊后的外觀檢查�，F(xiàn)在尚不清楚是否有效的外觀檢查方法。有的認為，由于焊接的中心距較大，連接可以看作是穩定的，只能通過功能檢查來處理。 美國Motorola 公司把用模壓樹脂密封的封裝稱為OMPAC，而把灌封方法密封的封裝稱為 GPAC(見OMPAC 和GPAC) 。

2、BQFP(quad flat package with bumper)
帶緩沖墊的四側引腳扁平封裝。QFP 封裝之一，在封裝本體的四個角設置突起(緩沖墊) 以 防止在運送過程中引腳發生彎曲變形。美國半導體廠家主要在微處理器和ASIC 等電路中采用 此封裝。引腳中心距0.635mm，引腳數從84 到196 左右(見QFP)。

3、碰焊PGA(butt joint pin grid array)

表面貼裝型PGA 的別稱(見表面貼裝型PGA)。

4、C－(ceramic)

表示陶瓷封裝的記號。例如，CDIP 表示的是陶瓷DIP。是在實際中經常使用的記號。

5、Cerdip

用玻璃密封的陶瓷雙列直插式封裝，用于ECL RAM，DSP(數字信號處理器)等電路。帶有玻璃窗口的Cerdip 用于紫外線擦除型EPROM  以及內部帶有EPROM 的微機電路等。引腳中心 距2.54mm，引腳數從8 到42。在日本，此封裝表示為DIP－G(G 即玻璃密封的意思)。

6、Cerquad

表面貼裝型封裝之一，即用下密封的陶瓷QFP，用于封裝DSP 等的邏輯LSI  電路。帶有窗 口的Cerquad 用于封裝EPROM  電路。散熱性比塑料QFP 好，在自然空冷條件下可容許1.5～ 2W 的功率。但封裝成本比塑料QFP 高3～5 倍。引腳中心距有1.27mm、0.8mm、0.65mm、0.5mm、0.4mm 等多種規格。引腳數從32 到368。

7、CLCC(ceramic leaded chip carrier)

帶引腳的陶瓷芯片載體，表面貼裝型封裝之一，引腳從封裝的四個側面引出，呈丁字形。帶有窗口的用于封裝紫外線擦除型EPROM  以及帶有EPROM 的微機電路等。此封裝也稱為QFJ、QFJ－G(見QFJ)。

8、COB(chip on board)

板上芯片封裝，是裸芯片貼裝技術之一，半導體芯片交接貼裝在印刷線路板上，芯片與基板的電氣連接用引線縫合方法實現，芯片與基板的電氣連接用引線縫合方法實現，并用樹脂覆蓋以確保可靠性。雖然COB 是最簡單的裸芯片貼裝技術，但它的封裝密度遠不如TAB 和倒片焊技術。

9、DFP(dual flat package)

雙側引腳扁平封裝。是SOP 的別稱(見SOP)。以前曾有此稱法，現在已基本上不用。

10、DIC(dual in-line ceramic package)

陶瓷DIP(含玻璃密封)的別稱(見DIP).

11、DIL(dual in-line)

DIP 的別稱(見DIP)。歐洲半導體廠家多用此名稱。

12、DIP(dual in-line package)

雙列直插式封裝。插裝型封裝之一，引腳從封裝兩側引出，封裝材料有塑料和陶瓷兩種。DIP是最普及的插裝型封裝，應用范圍包括標準邏輯IC，存貯器LSI，微機電路等。引腳中心距2.54mm，引腳數從6 到64。封裝寬度通常為15.2mm。有的把寬度為7.52mm和10.16mm 的封裝分別稱為skinny DIP 和slim DIP(窄體型DIP)。但多數情況下并不加區分， 只簡單地統稱為DIP。另外，用低熔點玻璃密封的陶瓷DIP 也稱為cerdip(見cerdip)。

13、DSO(dual small out-lint)

雙側引腳小外形封裝。SOP 的別稱(見SOP)。部分半導體廠家采用此名稱。

14、DICP(dual tape carrier package)

雙側引腳帶載封裝。TCP(帶載封裝)之一。引腳制作在絕緣帶上并從封裝兩側引出。由于利 用的是TAB( 自動帶載焊接)技術，封裝外形非常薄。常用于液晶顯示驅動LSI，但多數為定制品。 另外，0.5mm 厚的存儲器LSI 簿形封裝正處于開發階段。在日本，按照EIAJ( 日本電子機械工 業)會標準規定，將DICP 命名為DTP。

15、DIP(dual tape carrier package)

同上。日本電子機械工業會標準對DTCP 的命名(見DTCP)。

16、FP(flat package)

扁平封裝。表面貼裝型封裝之一。QFP 或SOP(見QFP 和SOP)的別稱。部分半導體廠家采 用此名稱。

17、flip-chip

倒焊芯片。裸芯片封裝技術之一，在LSI 芯片的電極區制作好金屬凸點，然后把金屬凸點與印刷基板上的電極區進行壓焊連接。封裝的占有面積基本上與芯片尺寸相同。是所有封裝技 術中體積最小、最薄的一種。 但如果基板的熱膨脹系數與LSI 芯片不同，就會在接合處產生反應，從而影響連接的可靠 性。因此必須用樹脂來加固LSI 芯片，并使用熱膨脹系數基本相同的基板材料。

18、FQFP(fine pitch quad flat package)
小引腳中心距QFP。通常指引腳中心距小于0.65mm 的QFP(見QFP)。部分導導體廠家采 用此名稱。

19、CPAC(globe top pad array carrier)
美國Motorola 公司對BGA 的別稱(見BGA)。

20、CQFP(quad fiat package with guard ring)

帶保護環的四側引腳扁平封裝。塑料QFP 之一，引腳用樹脂保護環掩蔽，以防止彎曲變形。 在把LSI 組裝在印刷基板上之前，從保護環處切斷引腳并使其成為海鷗翼狀(L 形狀)。這種封裝在美國Motorola 公司已批量生產。引腳中心距0.5mm，引腳數最多為208 左右。

完整的pdf格式文檔51黑下載地址（共18頁pdf）：
IC封裝基礎和圖解.pdf (1.02 MB, 下載次數: 35)
