標題: 單片機紅外線解碼源碼+原理圖+PCB工程文件(LCD1602顯示)
程序下載完成后自動運行，按下遙控按鍵顯示不同的鍵值

常見問題處理方法：
1.    按下遙控按鍵無法接收到數據
請檢查紅外接收頭及J1跳線帽有沒有接好，重新插拔試試！
檢查遙控器是否正常，用手機拍照功能或者電腦攝像頭看看遙控器頂端的紅外發射管是否發光，注意：肉眼看不見發光的，攝像頭才能看到！

紅外遙控鍵值表：

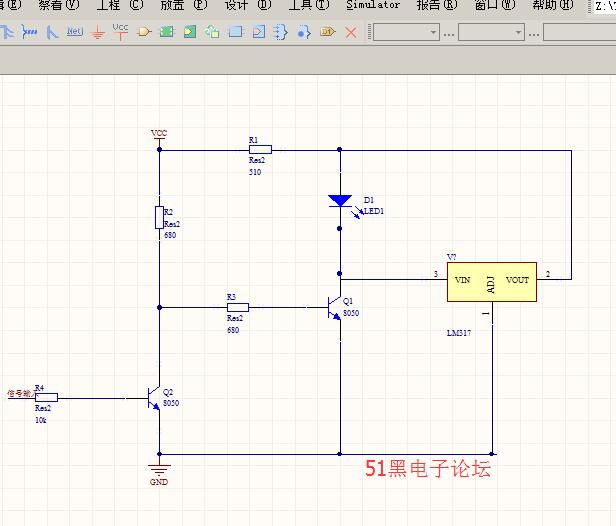

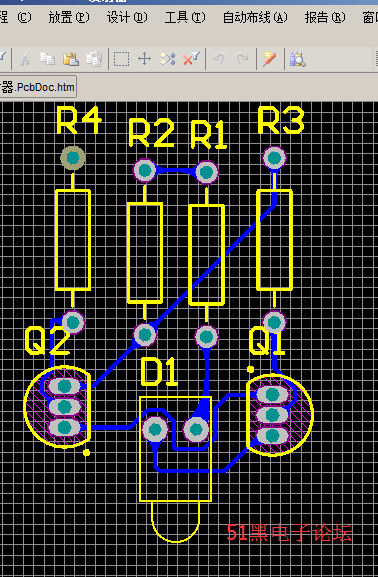

Altium Designer畫的紅外解碼電路原理圖和PCB圖如下：(51hei附件中可下載工程文件)


單片機源程序如下:
  1. /*******************************************************************************
  2. --------------------------------------------------------------------------------
  3. * 實 驗 名                 : 紅外線顯示試驗
  4. * 實驗說明       : LCD1602顯示接收到的紅外線鍵值。
  5. * 連接方式       : 見連接圖
  6. * 注    意                 :
  7. *******************************************************************************/

  9. #include<reg51.h>
  10. #include"lcd.h"

  12. sbit IRIN=P3^2;

  14. unsigned char code CDIS1[13]={" Time: 00:00 "};
  15. unsigned char code CDIS2[15]={" IR-CODE:----H "};
  16. unsigned char IrValue[6];
  17. unsigned char Time;
  18. //unsigned char i = 0;
  19. void IrInit();
  20. void DelayMs(unsigned int );
  21. /*******************************************************************************
  22. * 函數名         : main
  23. * 函數功能                   : 主函數
  24. * 輸入           : 無
  25. * 輸出                  : 無
  26. *******************************************************************************/

  28. void main()
  29. {
  30.         unsigned char i;
  31.         IrInit();
  32.         LcdInit();
  33.         LcdWriteCom(0x80);
  34.         for(i=0;i<13;i++)
  35.         {
  36.                 LcdWriteData(CDIS1[i]);
  37.         }
  38.         LcdWriteCom(0x80+0x40);
  39.         for(i=0;i<15;i++)
  40.         {
  41.                 LcdWriteData(CDIS2[i]);
  42.         }
  43.         while(1)
  44.         {
  45.                 IrValue[4]=IrValue[2]>>4;                          //高位
  46.                 IrValue[5]=IrValue[2]&0x0f;                //低位
  47.                 if(IrValue[4]>9)
  48.                 {
  49.                         LcdWriteCom(0xc0+0x09);                        //設置顯示位置
  50.                         LcdWriteData(0x37+IrValue[4]);        //將數值轉換為該顯示的ASCII碼
  51.                 }
  52.                 else
  53.                 {
  54.                         LcdWriteCom(0xc0+0x09);
  55.                         LcdWriteData(IrValue[4]+0x30);        //將數值轉換為該顯示的ASCII碼
  56.                 }
  57.                 if(IrValue[5]>9)
  58.                 {
  59.                         LcdWriteCom(0xc0+0x0a);
  60.                         LcdWriteData(IrValue[5]+0x37);                //將數值轉換為該顯示的ASCII碼
  61.                 }
  62.                 else
  63.                 {
  64.                         LcdWriteCom(0xc0+0x0a);
  65.                         LcdWriteData(IrValue[5]+0x30);                //將數值轉換為該顯示的ASCII碼
  66.                 }
  67.         }
  68. }

  70. //switch(i)
  71. //{
  72. //        case 0: chengxu1(); break;
  73. //        case 1: chengxu2(); break;
  74. //        default:break;
  75. //}
  76. //
  77. //void chengxu1()
  78. //{
  79. //
  80. //}
  81. /*******************************************************************************
  82. * 函數名         : DelayMs()
  83. * 函數功能                   : 延時
  84. * 輸入           : x
  85. * 輸出                  : 無
  86. *******************************************************************************/

  88. void DelayMs(unsigned int x)   //0.14ms誤差 0us
  89. {
  90.         unsigned char i;
  91.         while(x--)
  92.         {
  93.                 for (i = 0; i<13; i++)
  94.                 {}
  95.         }
  96. }
  97. /*******************************************************************************
  98. * 函數名         : IrInit()
  99. * 函數功能                   : 初始化紅外線接收
  100. * 輸入           : 無
  101. * 輸出                  : 無
  102. *******************************************************************************/

  104. void IrInit()
  105. {
  106.         IT0=1;//下降沿觸發
  107.         EX0=1;//打開中斷0允許
  108.         EA=1;        //打開總中斷

  110.         IRIN=1;//初始化端口
  111. }
  112. /*******************************************************************************
  113. * 函數名         : ReadIr()
  114. * 函數功能                   : 讀取紅外數值的中斷函數
  115. * 輸入           : 無
  116. * 輸出                  : 無
  117. *******************************************************************************/

  119. void ReadIr() interrupt 0
  120. {
  121.         unsigned char j,k;
  122.         unsigned int err;
  123.         Time=0;
  124.         DelayMs(70);

  126.         if(IRIN==0)                //確認是否真的接收到正確的信號
  127.         {
  128.
  129.                 err=1000;                                //1000*10us=10ms,超過說明接收到錯誤的信號
  130.                 /*當兩個條件都為真是循環，如果有一個條件為假的時候跳出循環，免得程序出錯的時
  131.                 侯，程序死在這里*/
  132.                 while((IRIN==0)&&(err>0))        //等待前面9ms的低電平過去
  133.                 {
  134.                         DelayMs(1);
  135.                         err--;
  136.                 }
  137.                 if(IRIN==1)                        //如果正確等到9ms低電平
  138.                 {
  139.                         err=500;
  140.                         while((IRIN==1)&&(err>0))                 //等待4.5ms的起始高電平過去
  141.                         {
  142.                                 DelayMs(1);
  143.                                 err--;
  144.                         }
  145.                         for(k=0;k<4;k++)                //共有4組數據
  146.                         {
  147.                                 for(j=0;j<8;j++)        //接收一組數據
  148.                                 {

  150.                                         err=60;
  151.                                         while((IRIN==0)&&(err>0))//等待信號前面的560us低電平過去
  152.                                         {
  153.                                                 DelayMs(1);
  154.                                                 err--;
  155.                                         }
  156.                                         err=500;
  157.                                         while((IRIN==1)&&(err>0))         //計算高電平的時間長度。
  158.                                         {
  159.                                                 DelayMs(1);//0.14ms
  160.                                                 Time++;
  161.                                                 err--;
  162.                                                 if(Time>30)
  163. ……………………

  165. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

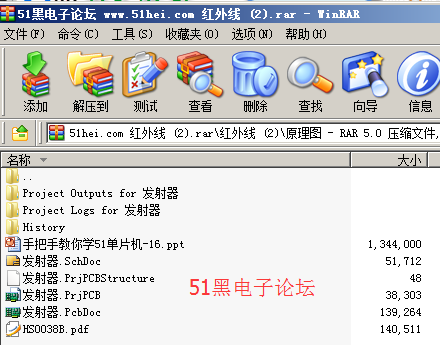

所有資料51hei提供下載:
紅外線 (2).rar (14.81 MB, 下載次數: 40)
