給大家分享個精品內容,步進電機程序和仿真圖

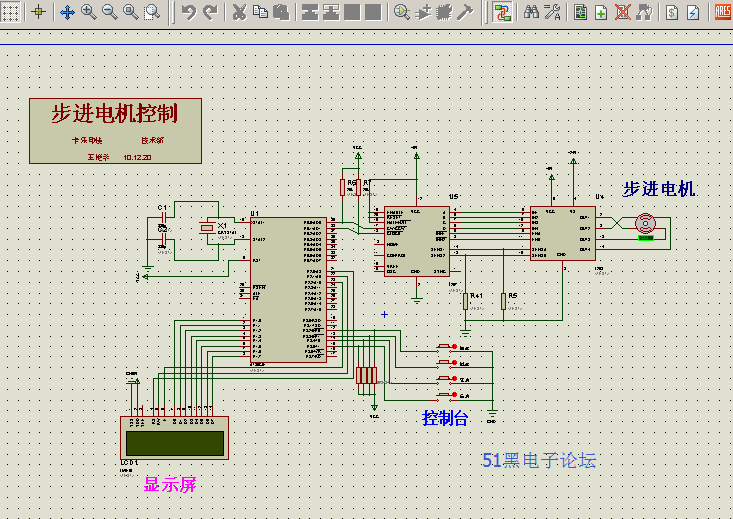

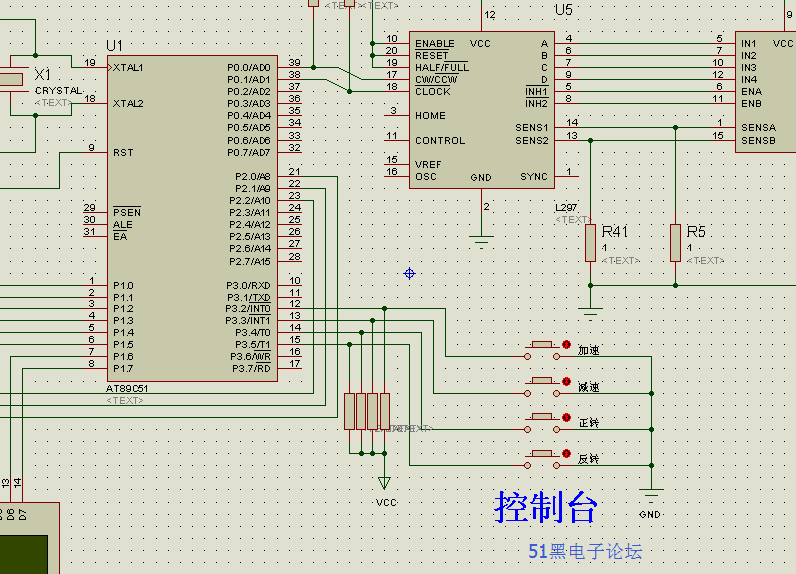

L297+L298步進電機仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include "AT89X51.h"

  3. int delay();
  4. void inti_lcd();
  5. void show_lcd(int);
  6. void cmd_wr();
  7. void ShowState();
  8. void clock(unsigned int Delay) ;
  9. void DoSpeed();       //計算速度
  10. //正轉值
  11. #define RIGHT_RUN 1
  12. //反轉值
  13. #define LEFT_RUN 0
  14. sbit RS=0xA0;
  15. sbit RW=0xA1;
  16. sbit E=0xA2;

  18. char SpeedChar[]="SPEED(n/min):";
  19. char StateChar[]="RUN STATE:";
  20. char STATE_CW[]="CW";
  21. char STATE_CCW[]="CCW";
  22. char SPEED[3]="050";
  23. unsigned int RunSpeed=50;                //速度
  24. unsigned char RunState=RIGHT_RUN;  //運行狀態
  25. main()
  26. {
  27.
  28.         /*定時器設置*/
  29.         TMOD=0x66;            //定時器0，1都為計數方式；方式2；
  30.         EA=1;                        //開中斷
  31.
  32.         TH0=0xff;                //定時器0初值FFH；
  33.         TL0=0xff;
  34.         ET0=1;
  35.         TR0=1;
  36.
  37.         TH1=0xff;                //定時器1初值FFH；
  38.         TL1=0xff;
  39.         ET1=1;
  40.         TR1=1;
  41.
  42.         IT0=1;                        //脈沖方式
  43.         EX0=1;                        //開外部中斷0:加速
  44.         IT1=1;                        //脈沖方式
  45.         EX1=1;                        //開外部中斷1:減速
  46.
  47.     inti_lcd();
  48.     DoSpeed();
  49.     ShowState();
  50.     while(1)
  51.     {
  52.       clock(RunSpeed);
  53.       P0_1=P0_1^0x01;
  54.     }
  55.
  56. }

  58. //定時器0中斷程序:正轉
  59. void t_0(void) interrupt 1
  60. {
  61.         RunState=RIGHT_RUN;
  62.     P0_0=1;
  63.     P1=0x01;
  64.     cmd_wr();
  65.     ShowState();
  66. }


  69. //定時器1中斷:反轉
  70. void t_1(void) interrupt 3
  71. {
  72.         RunState=LEFT_RUN;
  73.     P0_0=0;
  74.     P1=0x01;
  75.     cmd_wr();
  76.     ShowState();
  77.
  78. }

  80. //中斷0:加速程序
  81. void SpeedUp() interrupt 0
  82. {
  83.        if(RunSpeed>=12)
  84.           RunSpeed=RunSpeed-2;
  85.        DoSpeed();
  86.        P1=0x01;
  87.        cmd_wr();
  88.        ShowState();
  89.
  90. }

  92. //中斷1:減速程序
  93. void SpeedDowm() interrupt 2
  94. {
  95.
  96.     if(RunSpeed<=100)
  97.         RunSpeed=RunSpeed+2;
  98.     DoSpeed();
  99.     P1=0x01;
  100.     cmd_wr();
  101.     ShowState();
  102.

  104. }

  106. int delay()         //判斷LCD是否忙
  107. {
  108.     int a;
  109. start:
  110.
  111.     RS=0;
  112.     RW=1;
  113.     E=0;
  114.     for(a=0;a<2;a++);
  115.     E=1;
  116.     P1=0xff;
  117.     if(P1_7==0)
  118.        return 0;
  119.     else
  120.        goto start;

  122. }

  124. void inti_lcd()  //設置LCD方式
  125. {

  127.    P1=0x38;
  128.    cmd_wr();
  129.    delay();

  131.    P1=0x01;     //清除
  132.    cmd_wr();
  133.    delay();

  135.    P1=0x0f;
  136.    cmd_wr();
  137.    delay();

  139.    P1=0x06;
  140.    cmd_wr();
  141.    delay();

  143.    P1=0x0c;
  144.    cmd_wr();
  145.    delay();
  146. }

  148. void cmd_wr()           //寫控制字
  149. {
  150.    RS=0;
  151.    RW=0;
  152.    E=0;
  153.    E=1;
  154. }

  156. void show_lcd(int i)   //LCD顯示子程序
  157. {
  158.    P1=i;
  159.    RS=1;
  160.    RW=0;
  161.    E=0;
  162.    E=1;

  164. }

  166. void ShowState()    //顯示狀態與速度
  167. {
  168.     int i=0;
  169.     while(SpeedChar[i]!='\0')
  170.     {
  171.        delay();
  172.        show_lcd(SpeedChar[i]);
  173.        i++;
  174.     }
  175.
  176.     delay();
  177.     P1=0x80 | 0x0d;
  178.     cmd_wr();

  180.     i=0;
  181.     while(SPEED[i]!='\0')
  182.     {
  183.        delay();
  184.        show_lcd(SPEED[i]);
  185.        i++;
  186.     }

  188.     delay();
  189.     P1=0xC0;
  190.     cmd_wr();

  192.     i=0;
  193.     while(StateChar[i]!='\0')
  194.     {
  195.        delay();
  196.        show_lcd(StateChar[i]);
  197.        i++;
  198.     }

  200.     delay();
  201.     P1=0xC0 | 0x0A;
  202.     cmd_wr();

  204.     i=0;
  205.     if(RunState==RIGHT_RUN)
  206.         while(STATE_CW[i]!='\0')
  207.         {
  208.           delay();
  209. ……………………

  211. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

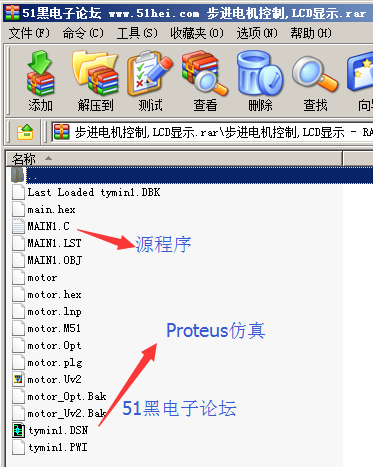

所有資料51hei提供下載:
