標題: 找個高手幫我分析下這個單片機程序怎么接線啊

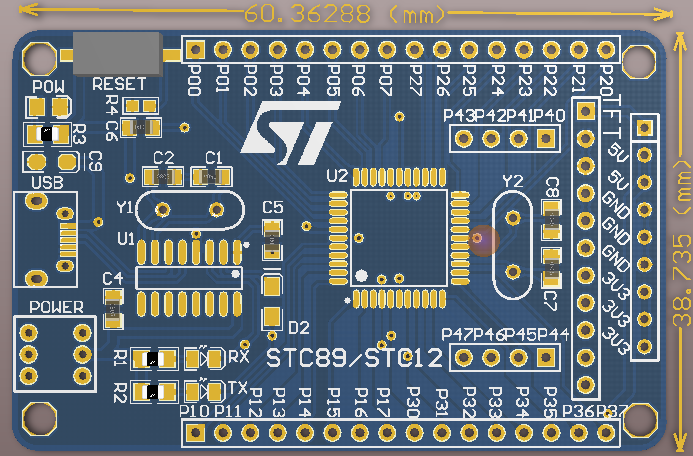

這是一個51單片機系統板的例程,不知道怎么接線才能顯示,麻煩大佬給看一眼,教教我怎么接線才能顯示
就是1602的16個接口對應系統板的哪幾個口,萬分感謝


1.LCD1602例程.rar

30.23 KB, 下載次數: 12

這個是例程


作者: wc86110    時間: 2018-6-13 17:24
根據源碼是上方那個口
作者: 18560055829    時間: 2018-6-13 19:29
wc86110 發表于 2018-6-13 17:24
根據源碼是上方那個口

源碼上邊沒有說明啊
作者: yy005566    時間: 2018-6-13 22:35
可以加我,一起討論單片機,這種看源碼中聲明定義8位并行數據口,以及三個RS,RW,E
作者: yzwzfyz    時間: 2018-6-14 05:44
先學會如何找出說明書?
找不到,就體驗一下說明書的重要性,記住,以后自己設計東西的時候,記得寫好說明書。
作者: ahshmj    時間: 2018-6-14 11:03
在“LCD1602.h”里面有下面的內容:

//LCD1602 IO設置
#define LCD1602_PORT P0
sbit LCD1602_RS = P2^5;
sbit LCD1602_RW = P2^6;
sbit LCD1602_EN = P2^7;



這個你看得懂嗎?照這個來。

作者: zhb2004xp    時間: 2018-6-14 11:26
1-VSS=GND;
2-VDD=VCC;
3-VO調節對比度,接10K可調電阻;
4-RS=P2.5;
5-RW=P2.6;
6-EN=P2.7;
7~14-D0~D7=P0;
15-A=VCC;
16-K=GND

作者: 韋HQ    時間: 2018-6-14 11:59
LCD 1腳接GND,2腳5V,3腳接兩個5K電阻分壓,4腳接P25,5腳接P26,6腳接P27,7~14腳接P00~P07,15腳接3v3,16腳接GND
