標題: 單片機 電子時鐘的設計（我們上課實驗內容） [打印本頁]
作者: Superfly    時間: 2018-7-11 22:35
標題: 單片機 電子時鐘的設計（我們上課實驗內容）
設計51單片機基礎的電子時鐘 用串口通訊


單片機源程序如下:
  1. ORG 0000H
  2. LJMP MAIN

  4. ORG 000BH
  5. LJMP TIME

  7. ORG 0023H
  8. LJMP CHUANKOU
  9. ORG 0100H

  11. MAIN:
  12.          MOV TMOD,#21H; //t1 8位重裝載 波特率2400  t2 16位定時器
  13.          MOV SCON,#50H;  //串口8位異步收發 2smod/32 * t1溢出率
  14.          MOV PCON,#00H   //smod 0
  15.          MOV IP,#10H;    //串口優先級高
  16.          MOV TH1,#0F3H;
  17.          MOV TL1,#0F3H;
  18.          MOV TH0,#3CH
  19.          MOV TL0,#0B0H;
  20.          MOV IE,#92H;  //EA 1 ES 1 ET0 1
  21.          MOV R2,#20
  22.          SETB TR1 //??t1
  23.          SETB TR0  //??t0
  24.
  25.          MOV 32H,#10H ;
  26.          MOV 31H,#59H ;
  27.          MOV 30H,#58H ;
  28. ShowTime:
  29.          MOV R0,#30H
  30.          MOV R6,#03H
  31.          MOV R3,#01H
  32.          MOV P1,#00H
  33. LOOP:
  34.         MOV A,R3    //A=01H
  35.         MOV DPTR,#8002H
  36.         MOVX @DPTR,A  //???01
  37.         MOV DPTR,#TAB
  38.         MOV A,@R0  //??30H 31 32H???A
  39.         ANL A,#0FH
  40.         MOVC A,@A+DPTR
  41.         MOV DPTR,#8004H
  42.         MOVX @DPTR,A //????
  43.         MOV  A,R3
  44.         RL A
  45.         MOV R3,A  //R3= 10H
  46.         LCALL DL1MS   //????
  47.
  48.         MOV A,R3
  49.         MOV DPTR,#8002H
  50.         MOVX @DPTR,A  //???10
  51.         MOV DPTR,#TAB
  52.         MOV A,@R0
  53.         SWAP A
  54.         ANL A,#0FH
  55.         MOVC A,@A+DPTR
  56.         MOV DPTR,#8004H
  57.         MOVX @DPTR,A   //????
  58.         MOV  A,R3
  59.         RL A
  60.         MOV R3,A   //r3 =01H
  61.         LCALL DL1MS  //????
  62.         INC R0
  63.         DJNZ R6,LOOP


  66.         SJMP ShowTime
  67. DL1MS:
  68.          MOV R7,#250
  69. DL2:
  70.          NOP
  71.          NOP
  72.          DJNZ R7,DL2
  73.          RET
  74. TAB:
  75.          DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH;
  76. TIME:
  77.          MOV TH0,#3CH
  78.          MOV TL0,0B0H;
  79.          DJNZ R2,FANHUI;  //1s ?
  80.          MOV  R2,#20
  81. SECOND:
  82.          MOV A,30H
  83.          ADD A,#01H
  84.          DA  A;
  85.          MOV 30H,A  //30???1
  86.          CJNE A,#60H,FANHUI  //???60s ????
  87. MINUTE:
  88.          MOV 30H,#00H
  89.          MOV A,31H
  90.          ADD A,#01H
  91.          DA A
  92.          MOV 31H,A  //31???1
  93.          CJNE A,#60H, FANHUI
  94. HOUR:
  95.          MOV 31H,#00H
  96.          MOV A,32H
  97.          ADD A,#01H
  98.          DA A
  99.          MOV 32H,A
  100.          CJNE A,#24H,FANHUI
  101.          MOV 32H,#00H
  102. FANHUI:
  103.          RETI;
  104. CHUANKOU:
  105.          CLR RI
  106.          MOV 32H,SBUF
  107.          JNB RI,$
  108.          CLR RI
  109.          MOV 31H,SBUF
  110.          MOV P1,SBUF
  111.          JNB RI,$
  112.          CLR RI
  113.          MOV 30H,SBUF
  114.          SETB EA
  115.          RETI
  116. END
復制代碼

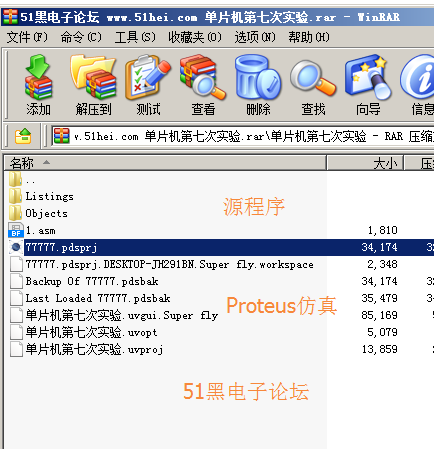

單片機第七次實驗.rar (117.02 KB, 下載次數: 13)
