標題: 用三個開關模擬三相電的安全監測 單片機源碼與仿真
用三個開關模擬三相電的安全監測 程序+仿真+注釋

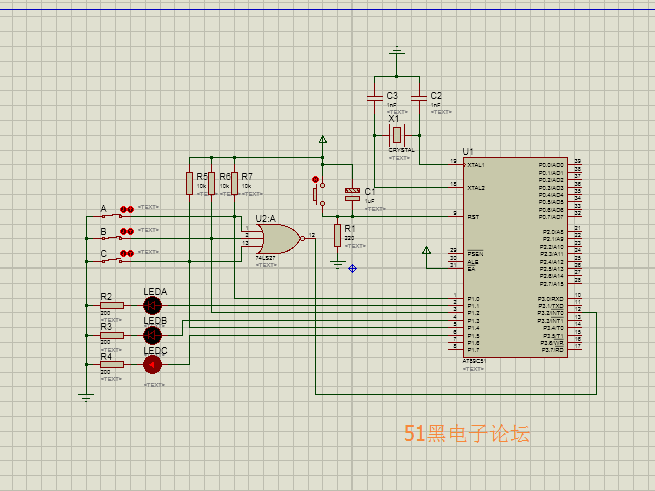

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. #include < reg51.h >

  3. sbit ledA=P1^1;          //定義三個指示燈端口
  4. sbit ledB=P1^3;
  5. sbit ledC=P1^5;

  7. sbit PA=P1^0;          //定義三個按鈕端口
  8. sbit PB=P1^2;
  9. sbit PC=P1^4;

  11. sbit ZD=P3^2;          //中斷信號輸入口

  13. /********************************************************
  14. 主程序
  15. ********************************************************/
  16. void main(void)
  17. {
  18. // IT0=0;         //電平觸發方式
  19.    IT0=1;         //下跳沿觸發方式
  20.    EA=1;                  //開總中斷
  21.    EX0=1;                    //開外部中斷0

  23.         while(ZD)          //把是否有中斷信號作為正常狀態的運行依據
  24.         {
  25.      ledA=0;
  26.      ledB=0;
  27.      ledC=0;
  28.         }
  29. }
  30. /********************************************************
  31. 外部中斷0服務程序                                        *
  32. ********************************************************/
  33. void  int0 (void) interrupt 0
  34. {
  35.      while(!ZD)          //神來之筆
  36.   ledA=PA,ledB=PB,ledC=PC;
  37. }
  38. /********************************************************/
復制代碼

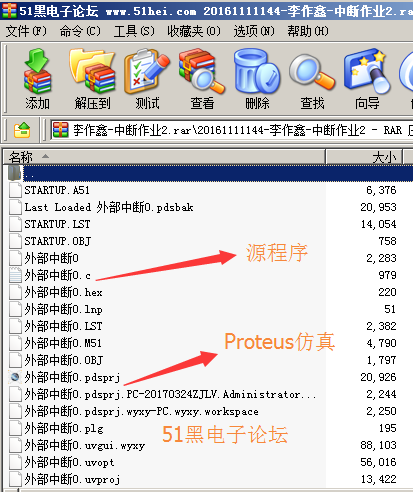

所有資料51hei提供下載:
20161111144-李作鑫-中斷作業2.rar (69.91 KB, 下載次數: 13)
