標題: 幾種光電耦合器件及應用電路
作為在近幾年當中迅速崛起的一種半導體光電器件，光電耦合器擁有很多優點，比如體積小、壽命長，能在干擾較強的環境下工作等。因此，光電耦合器開始被大量的應用在電子電路設計工業控制領域當中。


光電耦合器能夠在電路中起到代替繼電器、變壓器等器件的作用，而用于隔離電路、開關電路、數模轉換、邏輯電路、過流保護、長線傳輸、高壓控制及電平匹配等。在本文當中，將為大家介紹幾種光電耦合器件及應用電路，供大家參考與開拓。


器件選擇三極管輸出型光電耦合器


三極管輸出型光電耦合器電路如圖1中所示，它是由兩部分組成的。其中，1、2端為輸入端，通常由發光器件構成;4、5、6端接一只光敏三極管構成輸出端，當接收到發射端發出的紅外光后，在三極管集電極中便有電流輸出。




圖1


三極管輸出型光電耦合器的特點，是具有很高的輸入輸出絕緣性能，頻率響應可達300kHz，開關時間數微秒


可控硅輸出型光耦合器


可控硅輸出型光耦合器的電路如圖1中所示。該器件為六腳雙列式封裝。當1、2端加入輸入信號后，發射管發出的紅外光被接在4、5、6腳的光敏可控硅接收，使其導通。它可應用在低電壓電子電路控制高壓交流回路的開啟。


光耦合的可控硅開關驅動器






圖2


圖2中為光敏雙向開關器件;圖2中為過零控制電路及光敏雙向開關器件組合體。它們的工作原理是：利用輸入端紅外光控制輸出端的光敏雙向開關導通，進而觸發外接雙向可控硅導通，達到控制負載接入交流220V回路的目的。圖2中為非過零控制，圖2中為過零控制。本驅動器有非常好的輸入與輸出絕緣性，可構成固態繼電器的控制電路，其輸出的控制功率由可控允許功率決定。


雙向開關觸發器輸出的光檢測器

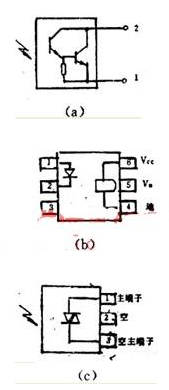

圖3


圖3中的為雙向開關觸發器輸出的光檢測器電路。該圖為三端器件，內部是光敏雙向開關器件，收到紅外光線后，雙向開關器件導通，觸發外接可控硅導通，使負載接入220V回路中。
