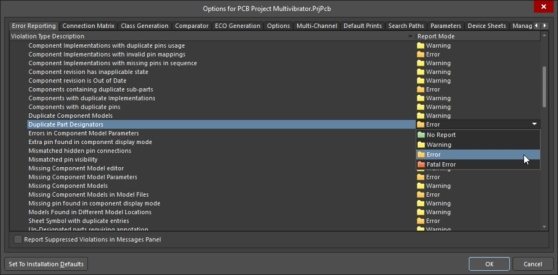

設置錯誤報告    24

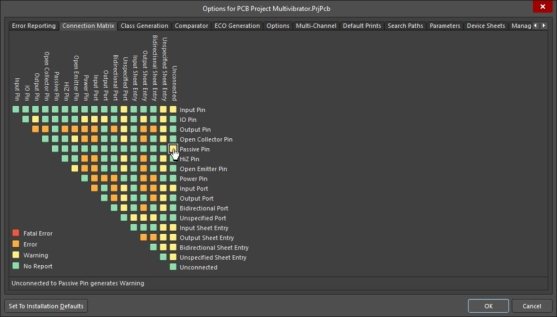

設置連接矩陣    25
更改連接矩陣    26

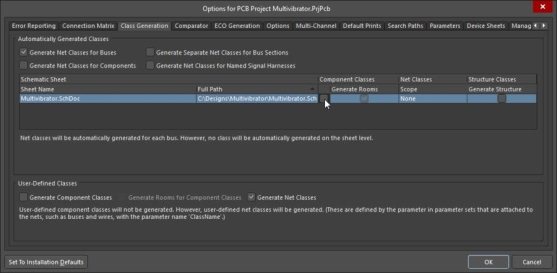

配置類生成    26
配置類生成    27
設置比較器    27

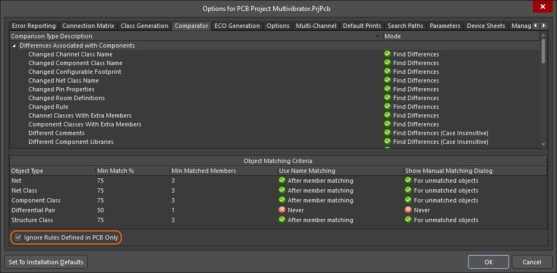

配置比較器設置 28
編譯項目以檢查錯誤 28
編譯并檢查錯誤 29

二、創建一個新的 PCB 30

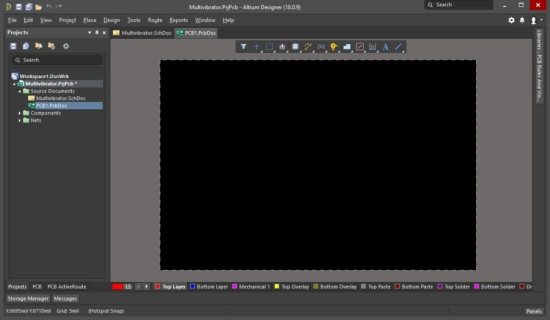

添加新 PCB 到項目 31

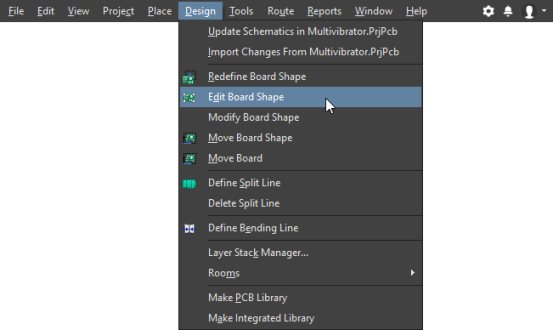

配置板的形狀和位置 31

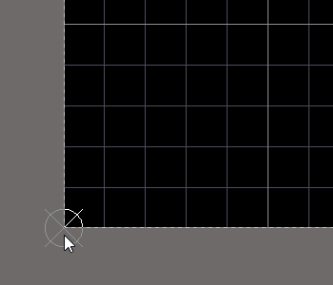

設置原點和網格 32
重新定義板的形狀 33

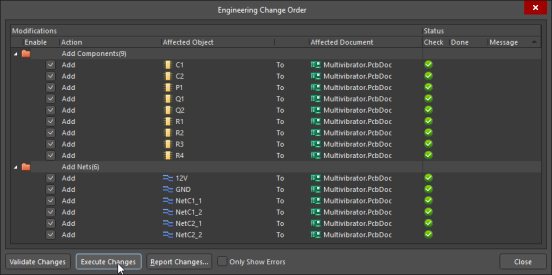

轉移設計 35
將設計從原理圖捕獲轉移到 PCB 布局 36
設置 PCB 工作區 36

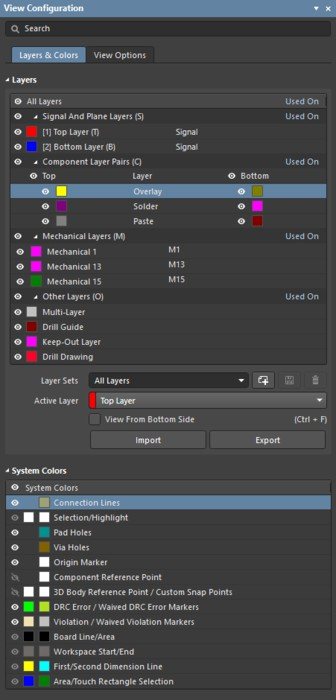

配置圖層的顯示 37
圖層提示 39 配置圖層可見性 39
物理層和層堆棧管理器 39

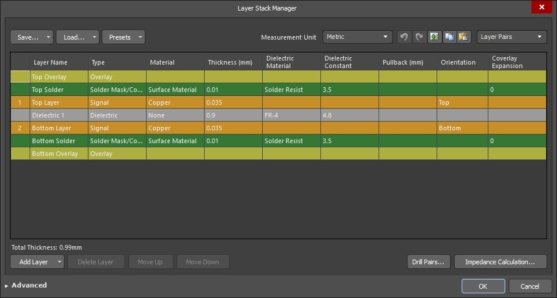

配置板層堆棧 40

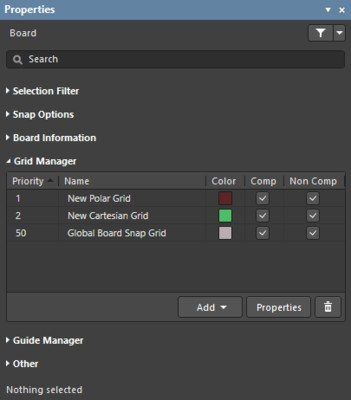

合適的網格設置 41

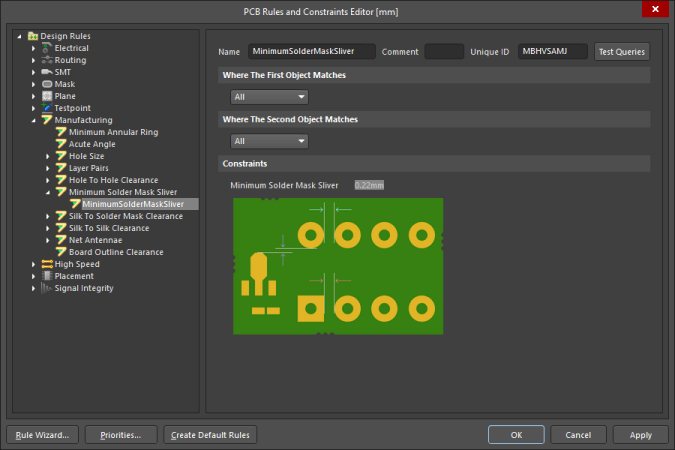

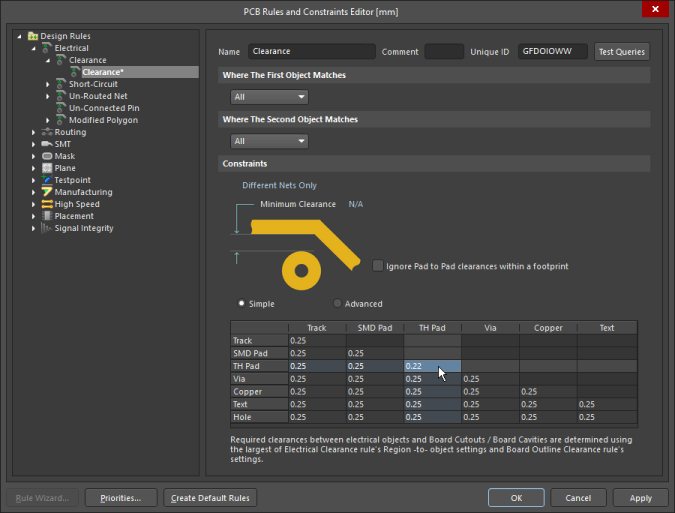

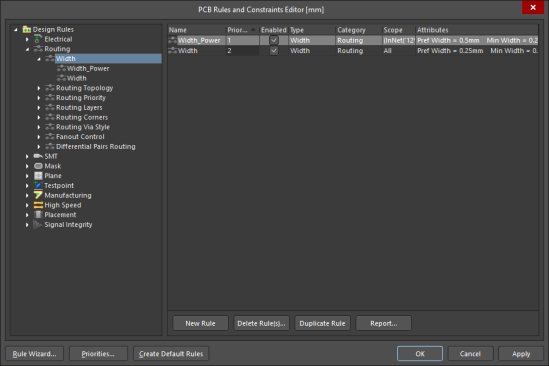

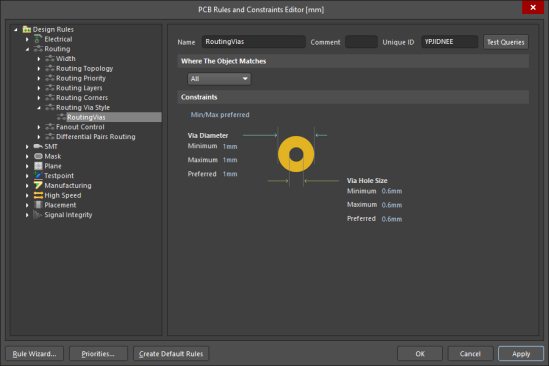

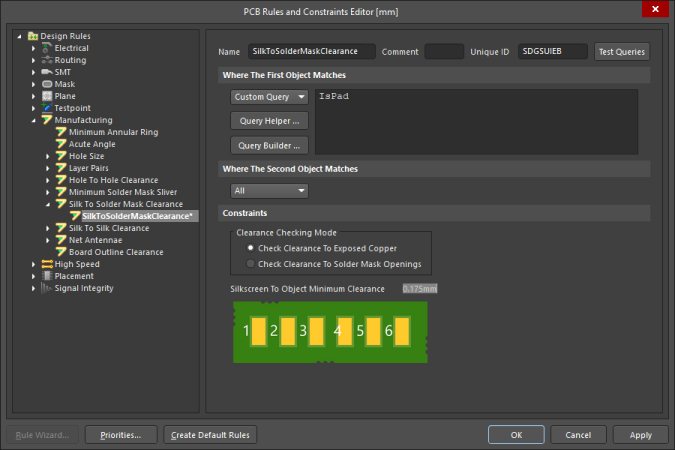

設置設計規則 44

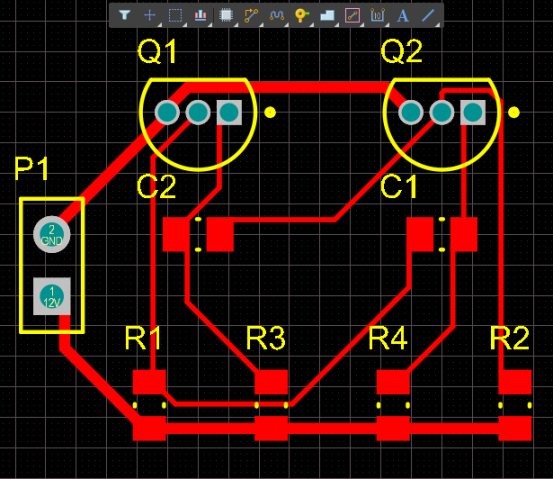

交互布線電路板 56
準備交互式走線 56
驗證您的電路板設計 67

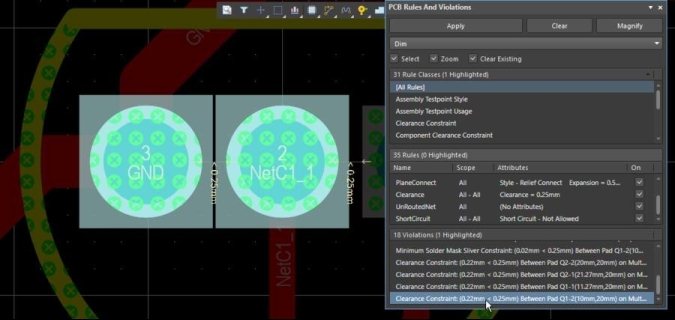

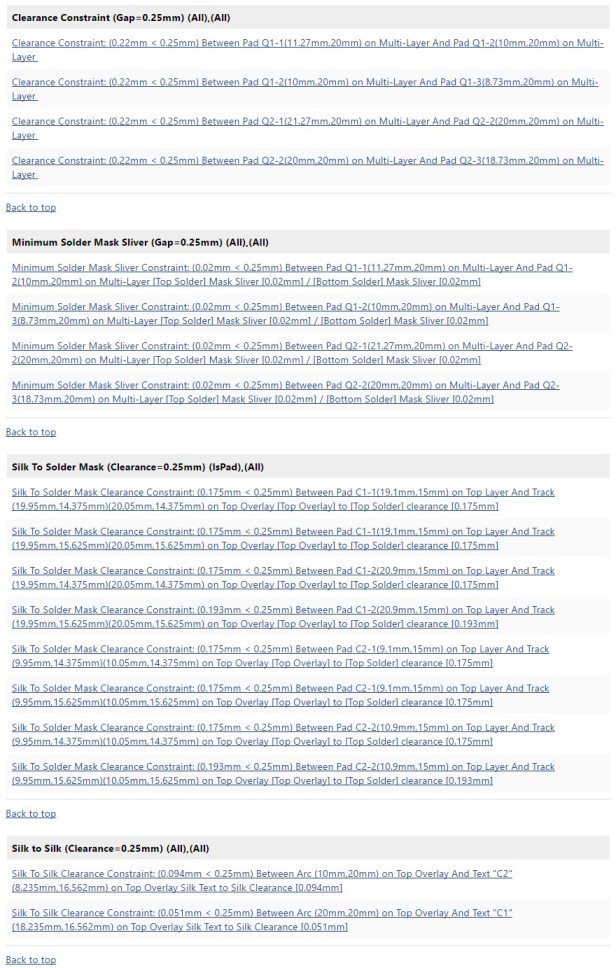

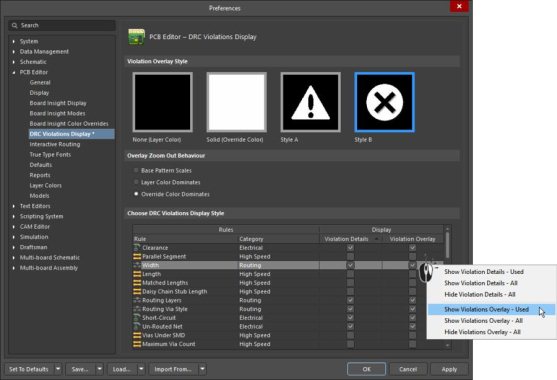

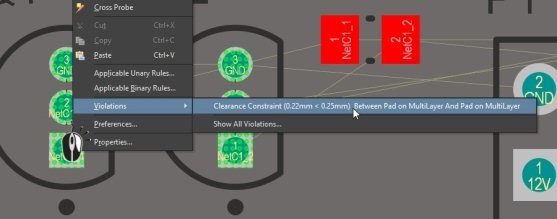

配置顯示規則違規 67

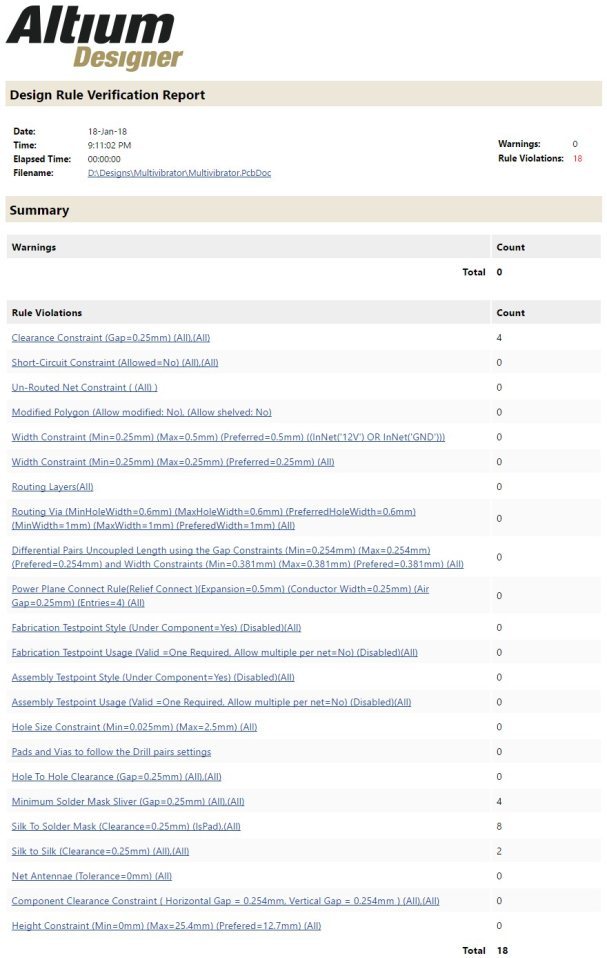

準備運行設計規則檢查（DRC） 69
配置規則檢查器 69

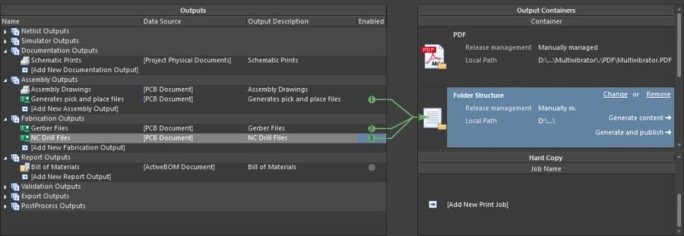

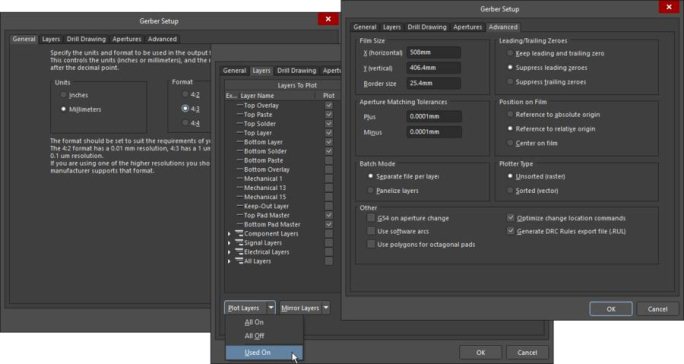

•如果電路板上有任何孔，則還必須使用相同的單位、分辨率和 film(菲林、膠片)設置的 位置生成 NC 鉆孔文件。 91

您將要?jiǎng)?chuàng)建原理圖并設計印刷電路板（PCB）的設計是一種簡單的非穩態多諧振蕩器。 該電路如下 所示，它使用兩個通用 NPN 晶體管，配置為自運行穩定多諧振蕩器
您已準備好開始捕捉（繪制）原理圖。

一、繪制原理圖

1.創建一個 PCB 項目。

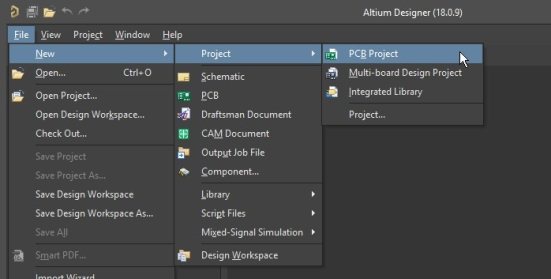

File » New Project » PCB Project

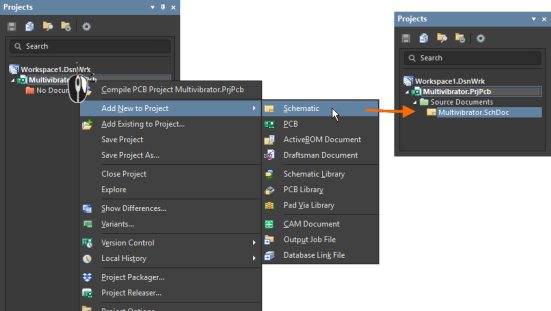

2.向項目添加原理圖

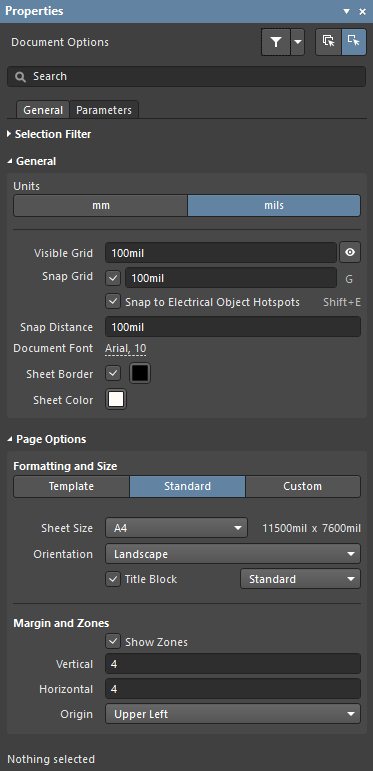

3.設置文檔選項

Tools » Preferences
在開始繪制電路之前，需要設置適當?shù)奈臋n選項，包括“紙張大小”，“捕捉”和“可見”網格。


4.Altium Designer 中的組件和庫

注：本教程的這一部分將介紹使用組件（來自庫或 Altium 內容庫）的兩種不同方法。 在下一節中， 您將從 Altium Content Vault 中找到并放置您需要的組件。


安裝在電路板上的實際組件在設計捕獲過程中被表示為一個原理圖符號，并作為電路板設計的 PCB
絲印。 Altium Designer 組件可以是：

•由本地庫創建或放置的；

•直接從 Altium Content Vault 放置，這是一個全局可訪問的組件存儲系統，包含數千個組件，每 個組件都有一個符號，封裝，組件參數和供應商鏈接。


Altium Designer 中可以使用以下組件存儲選項：

Schematic Library：
原理圖元件符號在原理圖庫（* .SchLib）中創建，并存儲在本地。 每個符號都可以通過添加到
PCB 印跡的鏈接成為一個組件，然后添加組件參數來詳細說明組件的規格。

PCB Library：

PCB 封裝（模型）存儲在本地存儲的 PCB 庫（* .PcbLib）中。 占地面積包括電氣元件（例如焊盤） 以及機械元件（例如組件覆蓋層，尺寸，膠點等）。 它還可以包含 3D 定義，通過放置 3D Body 對象或?qū)?STEP 模型創建。


Library Package / Integrated Library：

除了直接從原理圖庫和 PCB 庫中工作，您還可以將組件元素編譯為集成庫（* .IntLib，本地存儲）。 這樣做會產生一個包含所有模型和符號的便攜式的庫。 一個集成庫從一個庫包（* .LibPkg）編譯 而來，它基本上是一個特殊用途的項目文件，其源圖形（* .SchLib）和PCB 庫（* .PcbLib）作為 源文件添加到它。 作為編譯過程的一部分，您還可以檢查潛在問題，例如缺少模型以及原理圖引 腳和 PCB焊盤之間的不匹配。


Altium Content Vault：

Altium Content Vault 不僅僅是一個庫。 組件存儲在云中，可以從任何可以訪問互聯網的地方訪 問。 Altium Content Vault 組件包括：符號，封裝，組件參數和供應商鏈接。 它們按制造商或 按照泛型的包裝類型分為文件夾。


5.訪問組件 通過以下方式訪問組件：
•本地庫組件的庫面板; 或通過

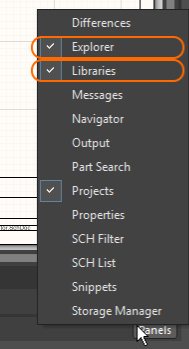

•Altium Content Vault 組件的資源管理器面板。 點擊應用程序右下角的 Panels 按鈕即可訪問這兩個面板。




下面顯示了用于訪問組件的兩個面板。




6. 使庫可用于訪問組件

在 Altium Designer 中，可以從可用庫中放置基于庫的組件。 可用的庫包括：
•當前項目中的庫 - 如果庫是項目的一部分，則其中的組件可自動在該項目中進行放置。
•已安裝的庫 - 這些庫已安裝在 Altium Designer 中，它們的組件可用于任何打開的項目。

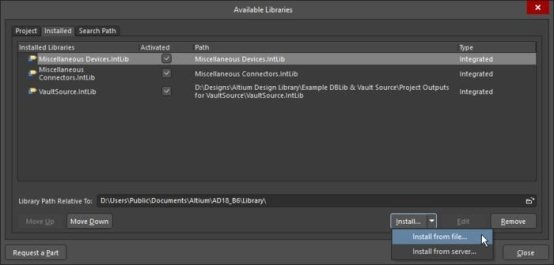

庫被安裝在 Available Libraries 對話框的 Installed 選項卡中。 要打開對話框，請單擊“庫” 面板頂部的“庫”按鈕。 如果面板當前不可見，請單擊»庫以顯示它。


7. 在庫中查找組件

為了幫助您找到所需的組件，Altium Designer 提供了強大的庫搜索功能。 盡管在預安裝的庫中 有適合于多諧振蕩器設計的組件，但了解如何使用搜索功能來查找組件非常有用。

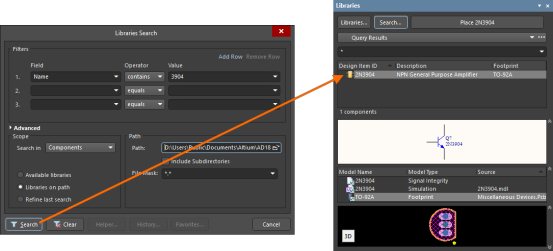

單擊“庫”面板上的“搜索”按鈕即可訪問“庫搜索”對話框。 對話框的上半部分用于定義要搜 索的內容，下半部分用于定義搜索的位置。

搜索的范圍可以在以下庫中：
•已安裝（可用庫）或
•位于硬盤上的庫（路徑上的庫）。


如果您用這個庫，第一步是尋找合適的通用 NPN 晶體管，例如 2N3904。 教程組件將從 Vault 中放 置，稍后將討論它。

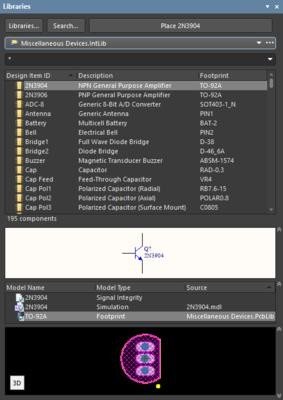

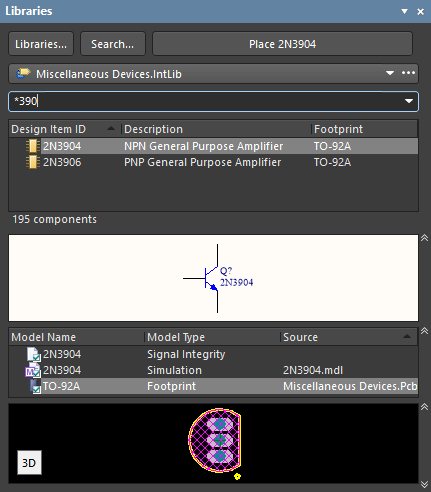

8.在可用庫中查找組件 已安裝的庫列在面板頂部的下拉列表中，單擊以選擇庫并顯示存儲在其中的組件。 從列表中選擇

其他設備庫，然后使用面板中的組件 Filter 在庫中找到所需的 2N3904 組件（如下圖所示）。 由 于已經安裝了 MiscellaneousDevices 庫，因此該組件已準備好放置。 不要放置它，而是使用 Altium Content Vault 中的晶體管。




9. 讓 Altium Content Vault 可用于訪問組件

Altium Content Vault 是一款使用 Altium 設計軟件的設計人員的在線資源，該軟件可存儲數十萬 種通用和制造商特定的組件。 在線存儲組件意味著 Altium 可以繼續創建和發布最新組件，而不會 影響每個設計人員安裝 Altium 軟件。


要訪問 Altium Content Vault 中的組件，您必須首先連接到它。 這是通過啟用 Preferences（選 項）對話框的數據管理 - 服務器頁面中的自動連接到 Altium Content Vault 選項來完成的（點擊 應用程序左上角的按鈕以訪問該對話框）。



一旦連接到 Altium Content Vault，您就可以將 Vault 中的組件放入您的設計中。
請注意， Preferences（選項)對話框中提到的登錄不需要訪問 Altium Content Vault 中的組件。

10.在 Altium Content Vault 中查找組件

一旦連接到 Altium Content Vault，您可以瀏覽或搜索組件。 這在 Explorer 面板中完成，選擇 Panels»Explorer 來顯示面板。 該面板包含強大的搜索功能，將搜索字符串輸入面板頂部的搜索 欄并按 Enter 鍵，如下圖所示。 使用面板左下方的選項卡在搜索結果和文件夾瀏覽之間切換。


在 Altium Content Vault 中搜索通用晶體管 BC547。 點擊查看感興趣的組件。

11. 在瀏覽器面板中工作

資源管理器面板包含多個部分，可根據需要調整其大小。 花一些時間來查看面板的功能和行為， 右鍵單擊不同區域中的特定于上下文的命令。

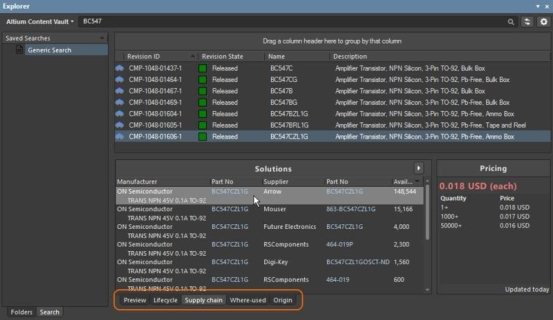

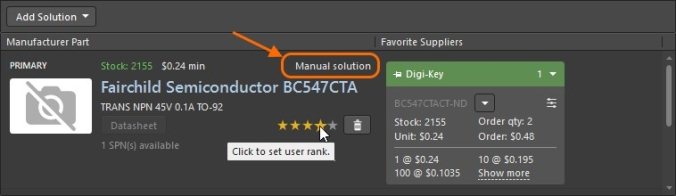

使用供應鏈模式檢查所選組件的價格和可用性。

•將組件組織在文件夾中，使用面板左側的服務器文件夾部分瀏覽文件夾 - 單擊底部的文件夾選 項卡以顯示它們。

•Altium Content Vault 中存儲了大量組件，如上所述，搜索效率更高。

•面板的較低區域有多種顯示模式，包括： 預覽，生命周期，供應鏈，使用地點和原點

(Preview, Lifecycle, Supply Chain, Where-used, and Origin)。 單擊選項卡以選擇所需的模 式，如上圖所示。

•要查看找到的組件存儲在哪個文件夾中，請右鍵單擊該組件并選擇“Navigate To 導航至”命令。

12. 在原理圖上放置元件 組件從“庫”或“資源管理器”面板放置到當前原理圖頁面上。這個過程如下所述：


a.從庫面板放置

Libraries Panel

•點擊放置按鈕 - 組件出現在光標上，放置并點擊放置。放置組件后，同一組件的另一個實例將出 現在光標上，右鍵單擊以退出放置模式。


•雙擊 - 雙擊面板中組件列表中的組件，該組件顯示為浮動在光標上，放置它并單擊放置。放置組 件后，同一組件的另一個實例將出現在光標上，右鍵單擊以退出放置模式。
•單擊并拖動 - 單擊該組件并將其拖動到此工作表上，該模式要求按住光標，釋放光標時放置該組 件。

b.從資源管理器面板放置

Explorer Panel

•右鍵單擊組件并選擇放置，該組件顯示為浮動在光標上，放置它并單擊放置。請注意，如果資源 管理器面板懸浮在工作區上，它將會淡入以允許您查看原理圖并放置組件。放置組件后，同一組件 的另一個實例將出現在光標上，右鍵單擊以退出放置模式。

•單擊并拖動 - 單擊并從“資源管理器”面板中拖放組件，然后將其放到原理圖上。該模式要求按 住光標，釋放光標時放置組件。根據互聯網連接的速度，組件放置之前可能會有短暫的延遲。


放置提示 當組件浮動在光標上時，您可以：
•按空格鍵以 90 度為增量逆時針旋轉。
•按 X 鍵使其沿 X 軸翻轉，按 Y 使其沿 Y 軸翻轉。

•按 Tab 鍵顯示“屬性”面板并在放置之前編輯對象的屬性。 輸入的值將成為默認值，如果指示符 具有相同的前綴，它將自動遞增。

•在組件放置期間，如果觸摸窗口邊緣，軟件將自動平移。 自動平移在“Preferences（選項）” 對話框的“原理圖 - 圖形編輯”頁面中進行配置。 如果您不小心將光標移動到所需位置，而組件 在光標上浮動，則您可以：

◦Ctrl +滾輪縮小并再次放大，或者
◦右鍵單擊并拖動以圍繞或滑動原理圖
◦Ctrl+ PgDn 再次顯示整個表格。

在放置期間使用“屬性”面板

在對象放置期間，如果按下 Tab 鍵，編輯過程將暫停，交互式屬性面板將出現。 默認行為是為了 最常見的編輯字段突出顯示，隨時可以編輯。 如果編輯過程暫停，您可以使用光標移動到面板中 的另一個字段。


完成編輯后，單擊暫停按鈕（），如下圖所示，返回到對象放置。 或者，按 Enter 完成對象 編輯并返回到對象放置。


在放置過程中按 Tab 鍵時，編輯處于暫停狀態 - 單擊暫停按鈕返回放置組件。

多諧振蕩器零件(查找和放置)

下一步是在 Altium Content Vault 中搜索多諧振蕩器電路中使用的以下組件。

Designator              Description              Vault Item-Revisionor Library Component Name              Comments

Q1, Q2
General purpose NPN transistor, eg BC547 or 2N3904
CMP-1048-01437-1
searched Vault for BC547, chose BC547C

R1, R2
100K resistor, 5%, 0805
CMP-1013-00122-1
searched Vault for 100K 5% 0805

R3, R4
1K resistor, 5%, 0805
CMP-1013-00074-1
searched Vault for 1K 5% 0805, note that the search also returns 1K3, 1K8, etc

C1, C2

22nF capacitor, 10%, 16V, 0805
CMP-1036-04042-1
searched Vault for 22nF 16V 0805

P1
2-pin header, thruhole
CMP-1024-00327-1
searched Vault for header, 2-pin, vertical

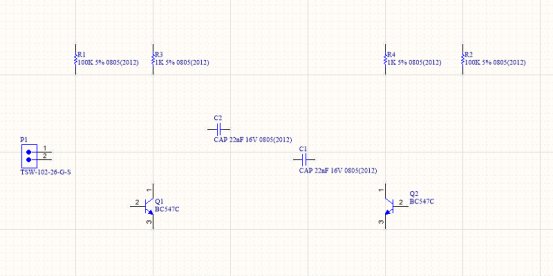

放置組件后，原理圖應如下圖所示。

您可以繼續查找并放置組件。 請注意，下面的可折疊部分包含放置過程中編輯的提示，這比放置 后編輯更有效。 如果您選擇在放置組件之前離開編輯，請雙擊組件進行編輯。



A 查找和放置晶體管

1.選擇視圖»適應文檔（快捷鍵：V，D）以確保您的原理圖表占用完整的編輯窗口。
2.使用剛描述的搜索技術，使用 Vault 面板搜索并找到晶體管 BC547。

3.在搜索保管庫時，它將首先將結果集群以顯示包含可能組件的文件夾。 對于晶體管搜索，所有 結果都在同一個文件夾中，名為通用晶體管。 單擊超鏈接打開該文件夾的搜索結果，然后單擊第 一個項目，CMP-1048-01437-1。

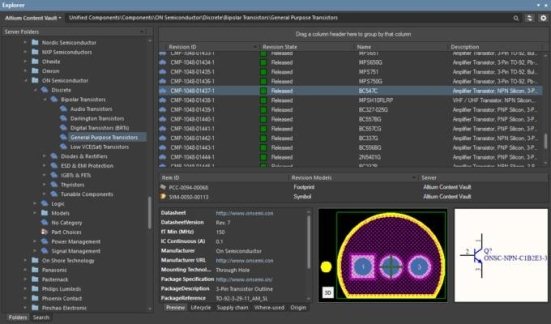

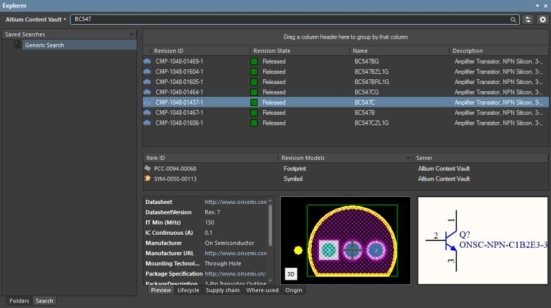

4.該組件將顯示在資源管理器面板中，您可以在底部顯示預覽并檢查符號，封裝和組件參數（您可 能需要調整較低部分的大小以顯示所有預覽內容）。

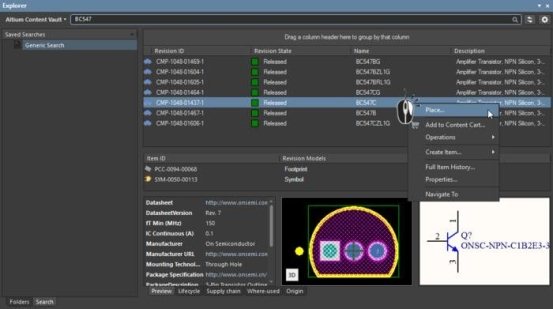

5.點擊選擇需要的晶體管，然后右鍵單擊它以顯示上下文菜單（如上所示），然后選擇放置。 光

標會變成十字線，你將會看到晶體管的圖像浮在你的光標上。 您現在處于部分放置模式。 如果將 光標移動，晶體管將隨之移動。


不要放置晶體管！

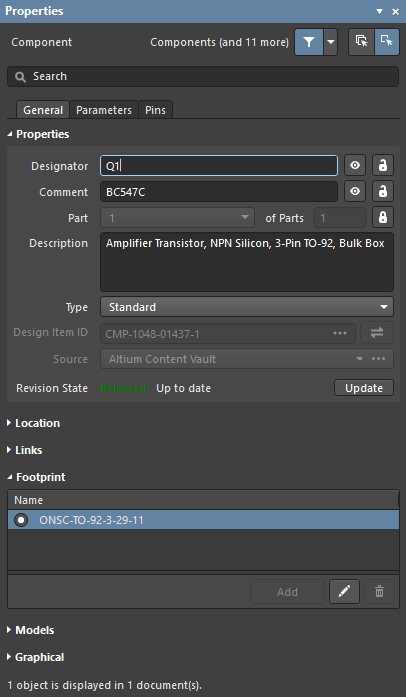

6.在將部件放置在原理圖之前，您可以編輯其屬性 - 可以為浮動在光標上的任何對象執行該屬性。 當晶體管仍懸浮在光標上時，按 Tab鍵打開交互式“屬性”面板。 默認行為是自動突出顯示面板 中最常用的字段，準備編輯，在這種情況下，它將是指示符。 請注意，面板的每個部分都可以單


獨展開或折疊，這意味著您的面板可能看起來不同。


7.在面板的屬性部分中，鍵入指示符 Q1。

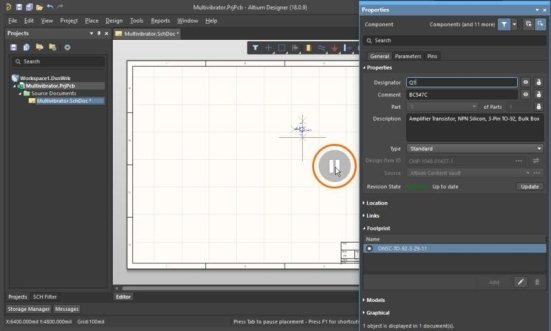

8.確認 Comment 字段的 Visibility 控件設置為 visible（）。

9.將所有其他字段保留其默認值，然后單擊暫停按鈕（）返回零件放置。

10.移動光標，貼上晶體管符號，將晶體管稍微放置在薄片中間的左側。請注意當前捕捉網格，它 顯示在應用程序底部狀態欄的左側。它默認為 100mil，您可以按 G 快捷鍵在對象放置期間循環可 用的網格設置。強烈建議將捕捉網格保持在 100mil 或 50mil，以保持電路整潔，并且可以很容易 地將電線連接到引腳。對于這樣一個簡單的設計，100mil 是一個不錯的選擇。


11.一旦您對晶體管的位置感到滿意，可以通過鼠標左鍵單擊或按下鍵盤上的 Enter 鍵將晶體管置 于原理圖上。
12.移動光標，您會發現晶體管的副本已放置在原理圖表中，并且您仍處于部分放置模式，晶體管 輪廓浮在光標上。該功能允許您放置多個相同類型的零件。 你準備好放置第二個晶體管。這個晶體管與前一個晶體管相同，因此在放置它之前不需要編輯它的 屬性。當您放置同一零件的多個實例時，軟件將自動遞增零件標識符。在這種情況下，下一個晶體 管將被自動指定為 Q2。
14.如果您參考之前的示意圖，您會注意到 Q2 是作為 Q1 的一面鏡子繪制的。要水平翻轉懸浮在光 標上的晶體管的方向，請按下鍵盤上的 X 鍵。這沿著 X 軸翻轉組件。
15.移動光標將零件放在 Q1 的右側。要更準確地定位組件，請按兩次 PgUp 鍵以放大兩個步驟。你 現在應該可以看到網格線。
16.一旦您定位了零件，請鼠標左鍵單擊或按 Enter 鍵放置 Q2。再次將你“持有”的晶體管的副本 放置在原理圖上，并且下一個晶體管將浮在準備放置的光標上。
17.由于所有晶體管已放置，請通過單擊鼠標右鍵或按 ESC 鍵退出零件放置模式。光標將恢復為標 準箭頭。

B 查找并放置電阻

1.使用剛剛描述的搜索技術，在 Explorer 面板中搜索合適的 100K 5％0805 電阻。搜索應返回項目 修訂版 CMP-1013-00122-1。

2.右鍵單擊所選電阻以顯示上下文菜單，然后從菜單中選擇放置。
3.當電阻懸浮在光標上時，按 Tab 鍵打開屬性面板。
4.在面板的屬性部分，輸入代號 R1。
5.確認注釋字段的可見性控件設置為可見。

6.展開“屬性”面板的“足跡”部分，并確認足跡模型設置為 RESC0805（2012）_N。您將看到該 組件附有 3 個封裝模型，IPC 低密度（_M），IPC 中等密度（_N）和 IPC 高密度（_L）。在設計同 步期間，此處選定的占位面積將被轉移到 PCB。


7.將所有其他字段保留為其默認值，然后單擊暫停按鈕（）返回到零件放置位置，電阻將懸浮 在光標上。

8.按空格鍵以 90°為增量旋轉組件，直至其具有正確的方向。
9.將電阻放置在 Q1 基極的左側（參見前面的示意圖），然后單擊鼠標左鍵或按 Enter 鍵放置零件。
10.將另一個 100k 電阻器 R2 放置在 Q2 的基極右上方。當您放置第二個電阻時，代號將自動增加。
11.通過單擊鼠標右鍵或按 ESC 鍵退出零件放置模式。光標將恢復為標準箭頭。
12.其余兩個電阻 R3 和 R4 的值為 1K，在 Explorer 面板中搜索合適的 1K 5％0805 電阻。

13.此搜索將返回所有以 1K 開頭的電阻，包括 1K1,1K2,1K3 等等。使用“資源管理器”面板中的“描 述”列來幫助找到 1K 電阻，單擊搜索結果打開 1K 5％0805 電阻，然后右鍵單擊并選擇 Place。

14.使用剛剛給出的步驟，將指示符設置為 R3，確認注釋字段可見，并且選定的覆蓋區模型為
RESC0805（2012）_N。
15.將 R3 置于 Q1 的集電極正上方，然后將 R4 直接放置在集電極或 Q2 上方，如上圖所示。

16.右鍵單擊或按 ESC 鍵退出零件放置模式。

C 查找和放置電容器

1.返回 Explorer 面板，搜索合適的 22nF 16V 0805 電容。搜索將返回一些潛在的電容器，點擊項 目 CMP-1036-04042-1 在本設計中使用。

2.右鍵單擊所選電容器并從菜單中選擇 Place。
3.當電容器浮在光標上時，按 Tab 鍵打開屬性面板。
4.在面板的屬性部分，輸入代號 C1。
5.確認注釋字段的可見性控件設置為可見。
6.確保足跡模型設置為 CAPC0805（2012）145_N。

7.將所有其他字段保留為其默認值，然后單擊暫停按鈕（）返回零件放置位置，電容器將懸浮 在光標上。

8.按空格鍵以 90°為增量旋轉組件，直至其具有正確的方向。
9.將電容器放置在晶體管上方，但低于電阻器（請參閱前面的示意圖），然后單擊鼠標左鍵或按
Enter 鍵放置零件。
10.放置和放置電容器 C2。
11.右鍵單擊或按 Esc 鍵退出放置模式。

D 查找并放置連接器

1.返回資源管理器面板，搜索 2 針垂直頭部以找到合適的連接器。 搜索將返回一些潛在的標題， 從描述欄你會看到一些低調，有些是壓配合的，有些是標準的通孔標題。 某些標題的引腳間距為

0.1 英寸（2.54 毫米），有些引腳間距為 2 毫米。請注意，如果說明文字不完全可見，則可以將光 標懸停在其上以將整個文字顯示在工具提示。

2.從列表中選擇 CMP-1024-00327-1，右鍵單擊它并從菜單中選擇 Place。
3.當標題懸浮在光標上時，按 Tab 鍵編輯屬性并將標志符設置為 P1。
4.放置標題前，按空格鍵將其旋轉至正確的方向。 點擊以將連接器放置在原理圖上，如上圖所示。

5.右鍵單擊或按 ESC 鍵退出零件放置模式。 保存你的電路圖（快捷鍵：F，S）。


你現在已經放置了所有的組件。 請注意，上圖中顯示的組件間隔開，以便有足夠的空間連接到每 個組件引腳。 這很重要，因?yàn)槟荒軐?dǎo)線放置在針腳的底部以達到針腳之外的針腳。 如果你這 樣做，兩個引腳將連接到電線。 如果您需要移動組件，請單擊并按住組件的主體，然后拖動鼠標 重新定位組件。


組件定位提示

•要重新定位任何對象，請將光標直接放置在對象上，單擊并按住鼠標左鍵，將對象拖到新位置， 然后釋放鼠標按鈕。移動限制為狀態欄上顯示的當前捕捉網格，隨時按下 G 快捷鍵可循環顯示當 前捕捉網格設置。請記住，將組件放置在粗糙網格上很重要，例如 50 或100mil。

•您也可以使用鍵盤上的箭頭鍵重新定位一組選定的電路圖對象。選擇對象，然后按住 Ctrl 鍵的 同時按下箭頭鍵。按住 Shift 鍵以將對象移動當前捕捉網格的 10 倍。

•使用鼠標移動物體時，網格也可以臨時設置為 1，按住 Ctrl 鍵即可完成此操作。定位文字時使用 此功能。

•在按下 G 快捷鍵時循環的網格在工具»Preferences（選項）對話框的“原理圖 - 網格”頁面中 定義。 “Preferences（選項)”對話框的“原理圖 - 常規”頁面上的“單位”控件用于選擇測 量單位，在 Mils 或 Millimeters 之間進行選擇。請注意，Altium 組件是使用英制網格設計的，如 果更改為公制網格，組件引腳將不再落入標準網格。因此，建議使用 Mils for Units，除非您計 劃僅使用自己的組件。


13.連接電路

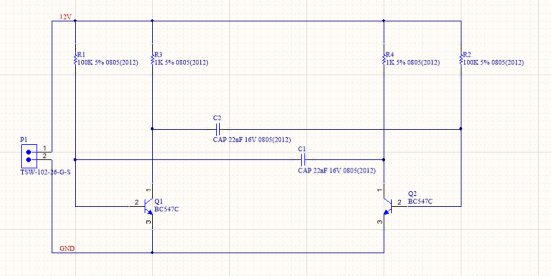

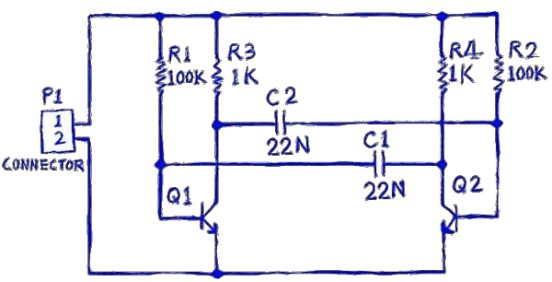

布線是在電路的各個組件之間建立連接的過程。 要連接您的電路圖，請參閱下面顯示的電路草圖

和動畫。 動畫見附件：SchematicWiring.gif


活動欄 每個編輯器中最常用的工具都可以在編輯窗口頂部顯示的活動欄上找到。




活動欄上的按鈕可以是單功能或多功能。 多功能按鈕由一個小三角形表示，單擊并按住按鈕上的

任意位置 1 秒鐘，會出現一個菜單，列出其他可用的命令。 最后使用的命令將成為該按鈕位置的 默認值。


連接原理圖

1.為確保您能夠理解原理圖表，請按下 PgUp 鍵放大或 PgDn 縮小�；蛘撸醋� Ctrl 鍵并滾動鼠標 滾輪放大/縮小，或按住 Ctrl +Right Mouse 按鈕并向上/向下拖動鼠標以放大/縮小。在右鍵單 擊 View 子菜單中還有許多有用的 View 命令，例如 Fit AllObjects（Ctrl + PgDn）。

2.首先，按照以下方式將電阻器 R1 的下引腳連接到晶體管 Q1 的基極。單擊活動欄上的按鈕（放置
»導線）以進入導線放置模式。光標將變?yōu)槭志�。

3.將光標放在 R1 的底端。當你處于正確的位置時，光標位置會出現紅色連接標記（大十字）。這 表示光標位于組件上的有效電氣連接點上。

4.單擊鼠標左鍵或按 Enter 鍵確定第一個導線點。移動光標，你會看到一條電線從光標位置延伸到 錨點。

5.將光標放在 Q1 的底部，直到您看到光標變?yōu)榧t色連接標記。如果導線以錯誤的方向形成一個角， 請按空格鍵切換角點方向。

6.點擊或按 Enter 將導線連接到 Q1 的基座。光標將從該線釋放。

7.注意光標保持十字形，表示您準備放置另一根電線。要完全退出放置模式并返回到箭頭光標， 您需要右鍵單擊或再次按 ESC - 但不要立即執行此操作。

8.從 R3 的下引腳連接到 Q1 的集電極。將光標定位在 R3 的低位引腳上，然后單擊或按 Enter 鍵以 開始新的連線。垂直移動光標直到它位于 Q1 的收集器上，然后單擊或按 Enter 放置導線段。光標 再次從導線釋放，并且您保持接線模式，準備放置另一根導線。

9.如上面的動畫所示，將其余的電路接通。
10.完成放置所有電線后，右鍵單擊或按 ESC 退出放置模式。光標將恢復為箭頭。

接線提示

•左鍵單擊或按 Enter 鍵將導線錨定在光標位置。
•按 Backspace 鍵刪除最后一個定位點。
•按空格鍵切換拐角的方向。您可以在上面顯示的動畫中觀察此情況，并在連接器接線時結束。

•按 Shift +空格鍵循環接線角模式。可用的模式包括：90，45，任意角度和自動線（在點擊點之 間放置正交線段）。



•右鍵單擊或按 Esc 退出導線放置模式。

•單擊并按住以移動放置的組件，或者按住 Ctrl 并單擊并按住以將所有組件連同任何連接的電線一 起拖出。

•按 Ctrl 鍵并單擊并按住導線拖動導線，如上面的動畫所示。
•只要導線穿過組件的連接點，或者在另一導線上終止，則會自動創建一個連接點。

•即使刪除了連接點，穿過針腳末端的導線也會連接到該針腳。在繼續之前，檢查您的有線電路是 否如圖所示。

•如果需要，可以將接線交叉顯示為小拱形，在“Preferences（選項）”對話框的“原理圖 - 常 規”頁面中啟用該選項。


14.添加網絡標簽

網和網絡標簽

現在你已經互相連接的每一組件引腳現在形成了所謂的網絡。 例如，一個網絡包括 Q1 的基極，R1 的一個引腳和 C1 的一個引腳。 每個網絡會自動分配一個系統生成的名稱，該名稱基于該網絡中的 某個組件引腳。


為了便于在設計中識別重要的網絡，可以添加網絡標簽來分配名稱。 對于多諧振蕩器電路，您將 在電路中標記 12V 和 GND 網絡，如下所示。



添加網絡標簽

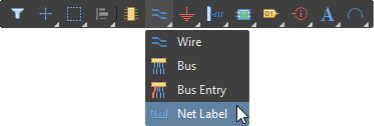

1.點擊按鈕（放置»網絡標簽）。 網絡標簽將浮現在光標上。
2.要在放置網標之前編輯網標，請按 Tab 鍵打開“屬性”面板。



3.在 Net 字段中鍵入 12V，然后單擊暫停按鈕（              ）返回到對象放置。

4.放置網絡標簽，使其熱點（左下角）接觸原理圖上最上面的導線，如下圖所示。 當網絡標簽正 確定位以連接電線時，光標將變?yōu)榧t色十字。 如果十字線為淺灰色，則表示不會建立有效的連接。


5.放置第一個網絡標簽后，您仍將處于網絡標簽放置模式，因此在放置之前再次按 Tab 鍵以編輯
屬性面板中的第二個網絡標簽。
6.在“網絡名稱”字段中鍵入 GND，然后按 Enter 鍵返回到對象放置模式。

7.放置網絡標簽，使網絡標簽的左下角接觸原理圖中最下面的導線（如上面的完整原理圖所示）。 右鍵單擊或按 ESC 退出網絡標簽放置模式。

保存你的電路和項目。

網絡標簽，端口和電源端口

•除了賦予網名外，網絡標簽還用于在同一個原理圖紙上的 2 個獨立點之間建立連接。
•端口用于在不同工作表上的 2 個獨立點之間建立連接。 底片連接器也可以用來做到這一點。
•電源端口用于在所有工作表上的點之間建立連接，因此可以使用網絡標簽或電源端口。

恭喜！ 您剛剛完成了第一個原理圖捕獲。 在將原理圖轉換為電路板之前，需要配置項目選項，并 檢查設計是否存在錯誤。


15.設置項目選項

項目特定設置在“PCB 項目選項”對話框中配置，如下所示（項目»項目選項）。 項目選項包括錯 誤檢查參數，連接矩陣，類生成器，比較器設置，ECO 生成，輸出路徑和連接選項，多通道命名格 式，默認打印設置，搜索路徑和項目級參數。 這些設置在編譯項目時使用。


可以從“文件和報告”菜單中設置項目輸出，例如裝配，制作輸出和報告。 這些設置也存儲在 Project 文件中，因此它們始終可用于此項目。 另一種方法是使用 OutputJob 文件來配置輸出， 其優點是可以將 OutputJob 從一個項目復制到下一個項目。 查看更多關于輸出以了解更多配置輸 出。


16.編譯項目

在 Altium Designer 中完成原理圖后，編譯它。這會生成設計的內部連接圖，詳細說明所有組件 和網絡。在編制項目時，還應用綜合設計和電氣規則來驗證設計。設計和規則檢查在“PCB 項目選 項”對話框中進行配置。


請參閱創建連接和編譯和驗證設計頁面以了解更多信息。 當所有錯誤得到解決后，通過生成一系列工程變更單（ECO），已編譯的原理圖設計已準備好轉移
到目標 PCB 文檔。這個過程的基礎是一個比較器引擎，用于識別原理圖設計和 PCB 之間的每個差異，

并生成一個 ECO 來解決每個差異。這種使用比較器引擎識別差異的方法意味著您不僅可以直接在原 理圖和 PCB 之間工作（沒有使用中間網表文件），還意味著可以使用相同的方法在任何階段同步原 理圖和 PCB 設計過程。比較引擎還允許您查找源文件和目標文件之間的差異并在兩個方向上更新

（同步）。 ECO 生成和比較器也在“PCB 項目選項”對話框中進行配置。 請參閱設計同步頁面以了解更多信息。


17.檢查原理圖的電氣特性

示意圖不僅僅是簡單的圖 - 它們包含有關電路的電氣連接信息。您可以使用此連接意識來驗證您 的設計。 編譯項目時，軟件將根據Project for Project 對話框的錯誤報告和連接矩陣選項卡中 設置的規則檢查錯誤。 編譯項目時，檢測到的任何違規都將顯示在“消息”面板中。


設置錯誤報告 對話框頁面：錯誤報告


“項目選項”對話框中的“錯誤報告”選項卡用于設置大量的繪圖和組件配置檢查。 報告模式設 置顯示違規嚴重程度的級別。 如果您想更改設置，請點擊您希望更改的違例旁邊的報告模式，然 后從下拉列表中選擇嚴重性級別。



設置連接矩陣
對話框頁面：連接矩陣 設計編譯時，每個網絡中的引腳列表都內置在內存中。檢測每個引腳的類型（例如：輸入，輸出，
被動等），然后檢查每個網絡以查看是否存在不應該彼此連接的引腳類型，例如連接到另一個輸出

的輸出引腳銷�！绊�(xiàng)目選項”對話框的“連接矩陣”選項卡用于配置允許哪些引腳類型相互連接。 例如，查看矩陣圖右側的條目并查找輸出引腳。閱讀矩陣的這一行，直到您進入 Open Collector Pin 列。它們相交的正方形是橙色的，表示在編譯項目時，連接到原理圖上開路集電極引腳的輸出引腳 會產生錯誤狀態。


您可以使用單獨的錯誤級別設置每種錯誤類型，例如。從沒有報道，直到一個致命的錯誤。點擊一 個彩色正方形來改變?cè)O(shè)置，繼續點擊移動到下一個檢查級別。設置矩陣，使未連接的被動引腳產 生錯誤，如下圖所示。




連接矩陣定義了在原理圖上檢查哪些電氣條件，請注意，未連接 - 被動引腳設置正在更改。

更改連接矩陣

1.要更改其中一個設置，請單擊彩色框，它將循環顯示 4 種可能的設置。請注意，您可以右鍵單擊 對話框的面部以顯示一個菜單，該菜單允許您同時切換所有設置，包括將它們?nèi)炕謴?fù)到默認狀態 的選項（如果您已切換設置并且不記得它們的默認狀態，方便使用）。

2.您的電路只包含無源引腳。讓我們更改默認設置，以便連接矩陣檢測未連接的無源引腳。向下看 行標簽以找到被動引腳行。查看列標簽以查找未連接。這些條目相交的正方形表示在原理圖中發現 無源引腳未連接時的錯誤情況。默認設置為綠色，表示不會生成報告。

3.單擊此交點框，直到其變?yōu)辄S色（如上圖所示），以便在編譯項目時為未連接的無源引腳生成警 告。您將在本教程后面故意創建此錯誤的實例。


配置類生成 對話頁面：類生成


“項目選項”對話框中的“類生成”選項卡用于配置設計生成的類別類型（然后使用“比較器和 ECO 生成”選項卡控制類是否傳送到PCB）。 默認情況下，軟件將為每個原理圖生成組件類和房間， 并為設計中的每個總線生成網絡類。 對于像這樣簡單的單頁設計，不需要生成組件類或房間 - 確 �！敖M件類”復選框被清除，這樣做也會禁用為該組件類創建空間。


請注意，該對話框的該選項卡還包含用戶定義類的選項。



“類生成”選項卡用于配置為設計自動創建的類和房間。

配置類生成

1.清除組件類復選框，如上圖所示。 這將自動禁止為該原理圖表創建展示空間。
2.設計中沒有總線，因此不需要清除位于對話框頂部附近的“為總線生成網絡類”復選框。

3.設計中沒有用戶定義的網絡類（通過在網絡上放置網絡類指令完成），因此無需清除對話框選項 卡的用戶定義的類區域中的生成網絡類復選框。


設置比較器 對話框頁面：比較器


“項目選項”對話框中的“比較器”選項卡設置在編譯項目時報告或忽略文件的差異。通常，只 需在此選項卡中更改設置時，就是在為PCB 添加額外細節（如設計 規則）時，并且不希望在設計 同步期間刪除這些設置。如果您需要更詳細的控制，則可以使用單獨的比較設置選擇性地控制比較 器。


對于本教程，只需確認“僅在 PCB 中定義的忽略規則”選項已啟用即可，如下圖所示。



“比較器”選項卡用于精確配置比較引擎將檢查的差異。

配置比較器設置

1.對于本教程，只需確認“僅在 PCB 中定義的忽略規則”選項已啟用即可，如上圖所示。 您現在已準備好編譯該項目并檢查是否有錯誤。


編譯項目以檢查錯誤 主要文章：編譯和驗證設計


編譯項目會檢查設計文檔中的繪圖和電氣規則錯誤，并在“消息”面板中詳細說明所有警告和錯 誤。 您已在“項目選項”對話框的“錯誤檢查和連接矩陣”選項卡中設置了規則，因此現在可以 檢查設計了。


要編譯項目并檢查錯誤，請選擇 Project»Compile PCB Project Multivibrator.PrjPcb。

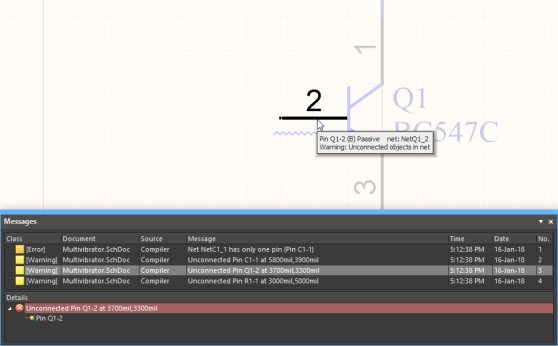

使用“消息”面板查找并解決設計警告和錯誤 - 雙擊警告/錯誤以定位到該對象。 編譯并檢查錯誤


1.要編譯多諧振蕩器項目，請選擇 Project»Compile PCB Project Multivibrator.PrjPcb。

2.編譯項目時，所有警告和錯誤都顯示在“消息”面板中。如果檢測到錯誤（不是只有警告時）， 面板只會自動出現，手動打開它，單擊右下方的按鈕，然后從菜單中選擇消息。

3.如果您的電路正確繪制，則“消息”面板不應包含任何錯誤，只會顯示編譯成功消息，找不到錯 誤。如果出現錯誤，請仔細檢查每個電路，檢查電路并確保所有接線和連接都正確。


您現在會故意將一個錯誤引入電路并重新編譯該項目：
1.單擊設計窗口頂部的 Multivibrator.SchDoc 選項卡，使原理圖紙成為活動文檔。

2.點擊連接 R1 到 Q1 基極線的導線中間。在導線的每一端都會出現小的方形編輯手柄，選擇顏色將 沿著導線顯示為虛線以指示它被選中。按鍵盤上的刪除鍵刪除電線。

3.重新編譯項目（Project»Compile PCB Project Multivibrator.PrjPcb）以檢查錯誤。消息面板 將顯示警告消息，指示您的電路中未連接引腳。

4. Messages 面板被水平分割成 2 個區域，如上圖所示。上部區域列出所有消息;可以通過右鍵菜 單保存，復制，交叉探測或清除。較低的區域詳細說明面板上部區域當前選擇的警告/錯誤。

5.當您在“消息”面板的任一區域中雙擊某個錯誤或警告時，原理圖視圖將平移并縮放到錯誤的對 象。


在完成本教程的這一部分之前，讓我們先修復原理圖中的錯誤。
1.使原理圖紙成為活動文檔。
2.取消刪除操作（Ctrl + Z），恢復刪除的導線。

3.要檢查是否不再有任何錯誤，請重新編譯項目（Project»重新編譯 PCB 項目

Multivibrator.PrjPcb） - Messages 面板應該不顯示錯誤。 保存原理圖和項目文件。


當您在“消息”面板中雙擊一個錯誤時：

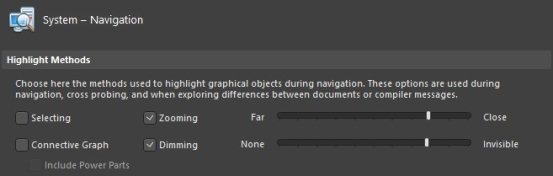

•原理圖縮放以顯示錯誤的對象。 “縮放精度”（Zoom Precision）由“Preferences（選項）” 對話框的“System - Navigation(導航)”（System - Navigation）頁面的“突出顯示方法”（Highlight Methods）部分中的上滑塊進行設置。

•整個原理圖都會消失，除了錯誤的對象外。 原理圖淡入量由調光級別（Dimming level）控制， 由“Preferences（選項）”對話框的“System - Navigation(導航)”頁面的“高亮顯示方法”部 分中的下滑塊設置。 點擊原理圖上的任意位置可清除調光。


•要從“消息”面板中清除所有消息，請右鍵單擊面板并選擇全部清除。 原理圖捕捉現已完成，可以創建PCB！


二、創建一個新的 PCB

在將設計從原理圖編輯器傳輸?shù)?PCB 編輯器之前，您需要?jiǎng)?chuàng)建空白 PCB，然后將其命名并保存為項 目的一部分。



添加新 PCB 到項目

1. 可以通過“項目”面板的右鍵菜單將新 PCB 添加到項目中，選擇添加新項目到 PCB»命令。

2.如上所示，PCB 將在項目中顯示為源文檔。 右鍵單擊“項目”面板中的 PCB 圖標以選擇“另存 為”命令，并將其命名為多諧振蕩器。 請注意，您不需要在另存為對話框中輸入文件擴展名，這 會自動添加。

3.添加 PCB 改變了項目，所以也保存項目（右鍵單擊項目面板中的項目文件名，然后選擇保存項目）。

配置板的形狀和位置 主要文章：The Board
在從原理圖編輯器傳輸設計之前，需要更改此空白板的許多屬性，其中包括：

設置原點：PCB 編輯器有兩個起點，即工作區左下方的絕對原點和用戶可定義的相對原點，用于確 定當前工作區的位置 - 狀態欄上顯示的坐標是相對的 到這個原點。 一種常用的方法是將相對原 點設置為電路板形狀的左下角。 選擇編輯»原點»設置命令設置相對原點，使用重置命令將其重置 回絕對原點。


從英制單位改為公制單位:當前工作空間的 X / Y 位置和網格顯示在狀態欄上，狀態欄顯示在軟件 底部。 對于本教程，將使用公制單位 - 更改單位，或者按下鍵盤上的 Q 鍵以在英制和公制單位 之間來回切換，或者從菜單中選擇查看»切換單位命令。


選擇合適的捕捉網格:您將注意到當前捕捉網格為 0.127mm，這是舊的 5mil 英制捕捉網格，轉換為 公制。 要隨時更改捕捉網格，請按G 鍵顯示捕捉網格菜單，您可以在其中選擇英制或公制值。 請


注意菜單中顯示的快捷方式，使用 Ctrl + Shift + G 打開“捕捉網格”對話框，當您想鍵入特定 值時，該對話框非常方便。 另一個有用的快捷方式是 Ctrl + G，用于打開笛卡爾網格編輯器，您
可以在其中將網格從點更改為線，并更改網格顏色。 本教程后面將更詳細地討論網格。 將板子形狀重新定義為所需的尺寸:板子形狀由帶有網格的黑色區域顯示。 新電路板的默認尺寸 為 6x4 英寸，教程板為 30mm x 30mm。 下面提供了為板子定義新形狀的過程的詳細信息。

配置設計中使用的層:除了走線的銅層或電子層外，還有通用機械層和特殊用途層，如組件疊層（絲 網印刷），阻焊層，粘貼掩膜和 等等。 電氣和其他層將很快配置。

隨時按下 Ctrl + PgDn 進行縮放以顯示整個電路板。

設置原點和網格

1.軟件中使用兩個起點，即工作區左下方的絕對原點和用戶可定義的相對原點，用于確定當前工作 區的位置。 在設置原點之前，繼續放大當前板形狀的左下角，直到您可以輕松看到網格 - 執行此 位置，將光標放在板的左下角形狀上，然后按 PgUp，直到粗略和 細網格是可見的，如下圖所示。

2.要設置相對原點，請選擇編輯»原點»設置，將光標置于電路板形狀的左下角，然后左鍵單擊以 找到它。


選擇命令，將光標定位在電路板形狀的左下角（左圖）上，然后單擊以定義原點（右圖）。

3.下一步是選擇一個合適的捕捉網格，如上表所述。 在設計過程中，更換網格很常見，例如，在 組件放置期間可以使用粗糙的網格，并使用更精細的網格進行布線。對于本教程，您將使用 Metric 網格。 一個粗糙的 5mm 網格適用于組件放置，按下 Ctrl + Shift + G打開對齊網格對話框并輸 入 5mm，然后單擊確定關閉對話框。

4.在輸入值時輸入單位，也指示軟件切換到度量網格。 如果您查看狀態欄，則可以確認網格現在 是公制。



重新定義板的形狀

1.默認的電路板形狀為 6x4 英寸，本教程的電路板尺寸為 30mm x 30mm。
2.要縮小顯示所有電路板，請從菜單中選擇查看»適合電路板（Ctrl + PgDn）。

3.電路板將完全填充 PCB 編輯器。 要操縱大小，您需要能夠看到電路板的邊緣，請使用 Ctrl + WheelRoll 進一步縮小或按 PgDn。

4.下一步是改變板的形狀。 要做到這一點，您必須進入電路板規劃模式，選擇查看»電路板規劃 模式進行更改（快捷方式：按 1鍵）。 顯示屏將改變，電路板區域現在將顯示為綠色。

5.現在您的選擇是重新定義板的形狀（再次繪制）或編輯現有的板形狀。 對于簡單的正方形或矩 形，編輯現有的電路板形狀效率更高，從菜單中選擇 Design»Edit Board Shape。 請注意，您必 須在電路板規劃模式下才能使用此命令。


對于這種設計，編輯現有的電路板形狀效率更高。 這些命令僅在電路板規劃模式下可用。

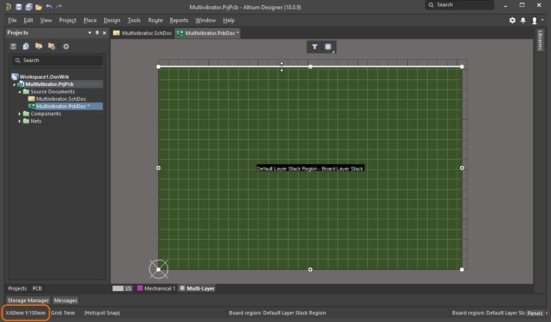

6.編輯手柄將出現在每個拐角和每個邊緣的中心，如下所示。 注：點擊除編輯手柄或形狀邊緣以外的任何位置都會使您退出棋盤形狀編輯模式。



7.目標是調整形狀以創建一個 30 毫米×30 毫米的電路板。 粗糙的可視網格是 25 毫米（5 倍捕捉 網格），精細可見網格是 5 毫米 -這些可以用作指導。 您現在可以：將上邊緣向下和右邊緣滑入 以創建正確的大小; 或者移動拐角中的 3 個，留下位于其當前位置的原點的拐角。

8.要將上邊緣向下滑動，請將光標放在邊緣上（但不要放在手柄上），當光標變?yōu)殡p頭箭頭時單擊 并按住，然后將邊緣拖到新位置，以便 Y 光標 狀態欄上的位置為 30mm，如下圖所示。

9.重復該過程以移動右側邊緣，當狀態欄上的 X 光標位置為 30mm 時將其定位。 注：使用狀態欄左下方的當前位置信息來指導您重新塑造電路板。





顯示調整大小光標，使用狀態欄上的位置信息來幫助您將板子調整為 30mm x 30mm。
8.單擊工作區中的任何位置以退出棋盤形狀編輯模式。
9.按 2 快捷鍵切換回 2D 布局模式。

10.現在已經定義了形狀，您可以將網格設置為適合組件放置的值，例如 1mm。 網格將在短期內詳 細討論。

11.保存 PCB。

電路板尺寸已被定義，單位，原點和網格已被設置。 所需的圖層將很快配置。 定義非矩形電路板形狀的一個好方法是在 keepout 層上放置一系列軌道（以及彎曲電路板的弧）。

除了可用作放置和布線保留屏障外，還可以選擇這些軌道和圓弧（編輯»選擇»全部圖層），并使 用設計»電路板形狀»從所選對象定義命令創建電路板形狀。



轉移設計（原理圖轉移到 PCB）

主要文章：在原理圖和 PCB 之間工作


設計直接在原理圖編輯器和 PCB 編輯器之間傳輸，沒有創建中間網表文件。從原理圖編輯器中選擇 Design»Update PCB DocumentMultivibrator.PcbDoc，或者從 PCB 編輯器中選擇 Design»Import Changes from Multivibrator.PrjPcb。



當您運行這些命令中的任何一個時，編譯設計并創建一組工程變更單，其中：

•列出設計中使用的所有組件，以及每個組件所需的占位面積。執行 ECO 時，軟件將嘗試在當前可 用的庫或可用的 Altium ContentVault 中查找每個絲印，并將每個絲印放入 PCB 工作區。如果足 跡不可用，則會發生錯誤。

•創建設計中所有網絡（連接的組件引腳）的列表。當執行 ECO 時，軟件會將每個網絡添加到 PCB， 然后嘗試添加屬于每個網絡的引腳。如果無法添加引腳，則會發生錯誤 - 這通常發生在沒有找到 封裝時，或者封裝上的焊盤未映射到符號上的引腳。

•然后傳輸附加設計數據，例如網絡和組件類。




一旦 ECO 執行完畢，組件將被放置在板子外部，并創建網絡。 請注意默認指定符（和注釋）字體 已被更改。



在將原理圖信息傳輸?shù)叫碌目瞻?PCB 之前，請確保原理圖和 PCB 的所有相關庫都可用。 由于本教 程僅使用 Altium Content Vault，所需的 Vault 已經可用。 由于 Vault 包含符號和封裝，因此本 教程所需的封裝也可用。



所有 PCB 對象的默認設置都可以在 Preferences 對話框的 PCB Editor - Defaults 頁面中定義。 例 如，如果您希望所有 PCB 設計的組件指示符均為 1.5mm 高 Arial Truetype，請編輯指定符（和注
釋）默認值。

將設計從原理圖捕獲轉移到 PCB 布局


1.制作原理文件，Multivibrator.SchDoc，活動文件。

2.從原理圖編輯器菜單中選擇設計»更新 PCB 文檔 Multivibrator.PcbDoc。 該項目將編譯并打開 工程變更單對話框。


為每個需要對 PCB 進行的更改創建一個 ECO，以使其與原理圖匹配。

3.點擊驗證更改。 如果所有更改都得到驗證，則狀態列表中每個更改旁邊都會顯示綠色勾號。 如 果更改未通過驗證，請關閉對話框，選中消息面板并解決所有錯誤。

4.如果所有更改都經過驗證，請單擊執行更改將更改發送到 PCB 編輯器。
5.完成后，打開目標 PCB 并在其上打開工程更改訂單對話框，完成列條目將被打勾（如下圖所示）。
6.點擊關閉對話框并完成傳輸過程。

7.組件將被放置在電路板外部，準備放置在電路板上。 在開始組件放置過程之前，需要完成幾個 步驟，例如配置放置網格，圖層和設計規則。


您可以通過單擊報告更改按鈕來創建 ECO 的報告。

配置 PCB工作區

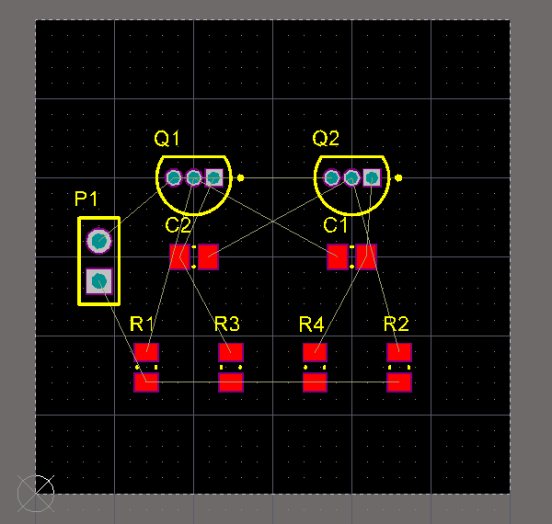

完成所有 ECO 后，組件和網絡將出現在 PCB 工作區中，位于電路板輪廓的右側，如上圖所示。

在開始在電路板上定位組件之前，您需要配置某些 PCB 工作區和電路板設置，例如層，網格和設計 規則。

配置圖層的顯示 面板頁面：查看配置


除了用于制作電路板的層（包括：信號層，電源層，掩膜層和絲印層）外，PCB 編輯器還支持許多 其他非電氣層。這些圖層通常按以下方式分組：

•電氣層 - 包括 32 個信號層和 16 個內部電源層。

•機械層 - 有 32 個通用機械層，用于設計任務，如尺寸，制造細節，裝配說明或特殊用途任務， 如膠點層。這些圖層可以選擇性地包含在打印和 Gerber 輸出生成中。它們也可以配對，這意味著 當組件翻轉到電路板的底部時，放置在庫編輯器中成對層之一上的對象將翻轉到對中的另一層。

•特殊層 - 包括頂部和底部絲印層，焊接和粘貼掩膜層，鉆孔層，Keep-Out 層（用于定義電氣邊 界），多層（用于所有信號層上存在的物體等作為焊盤和過孔），連接層，DRC 錯誤層，網格層， 孔層和其他顯示類型層。


所有圖層的顯示屬性均在“查看配置”面板中配置。打開面板：

•單擊應用程序右下角的按鈕，然后從菜單中選擇查看配置，或者

•選擇查看»面板»查看配置菜單條目，或
•按 L 快捷鍵，或
•單擊工作區左下方的當前圖層顏色圖標。



除了圖層顯示狀態和顏色設置外，“查看配置”面板還允許訪問其他顯示設置，包括：
•系統顏色的顏色和可見性，例如選擇顏色，或者連接線是否可見（系統顏色）。
•如何顯示每種類型的對象（實體或草稿）及其透明度（對象可見性）。
•各種查看選項，如要顯示起點標記，填充網名稱和填充數字（附加選項）。
•當對象變暗或遮罩時（遮罩和暗淡設置），顯示器變暗的量。
•使用控件（圖層）創建圖層集，它提供了切換當前可見圖層的快速方法。

•創建和選擇視圖配置，用于預先配置所有圖層屬性，例如顏色，可見性，對象透明度等（常規設 置）。


圖層提示

•當前啟用的圖層顯示為 PCB 工作區底部的一系列選項卡。右鍵單擊選項卡以訪問常用的圖層顯示 命令。

•在繁忙的設計中，它可以幫助僅顯示當前正在處理的圖層 - 按 Shift + S 快捷鍵切換顯示進入/ 退出單層模式�？捎脝螌幽Ｊ皆凇癙references（選項）”對話框的 PCB 編輯器 - Board Insight Display 頁面中進行配置。每按一次 Shift + S 將循環到下一個啟用的單層模式。

•切換活動層： 單擊圖層選項卡或

按+或 -鍵循環瀏覽所有圖層或 按*鍵循環顯示信號層，或

使用 Ctrl + Shift + WheelRoll 快捷鍵。

配置圖層可見性

1.打開“視圖配置”面板。
2.在圖層和顏色選項卡中，確認頂層和底層信號層是可見的。
3.請注意，此面板是控制遮罩層，絲網層和系統層（如 DRC 和網格）顯示的位置。

4.為了在放置和布線期間減少視覺上的“雜亂”，請禁用 Mechanical 圖層，焊接和粘貼蒙版圖層 以及鉆取指南和鉆取圖層的顯示。

5.切換到查看選項選項卡。
6.確認焊盤網絡和焊盤編號選項已啟用。

物理層和層堆棧管理器 對話框頁面：圖層堆棧管理器


除了信號層和電源層（固體銅層）之外，PCB 編輯器還包含阻焊層和絲網物理層 - 這些都是在制 作物理板期間使用的。這些層的布置被稱為層堆疊。在圖層堆棧管理器中配置圖層堆棧，單擊設計

»圖層堆棧打開對話框。

層堆棧管理器對話框用于：
•添加/刪除信號層和電源層。
•添加/去除介質層。
•更改圖層的順序。
•配置物理層的物料類型。
•設置層厚度，電介質材料和介電常數。
•定義平面層的回拉量（從平面邊緣到板邊緣的間隙）。
•為覆蓋層定義覆蓋層擴展。

•定義該圖層的組件方向（當存在嵌入組件時使用）。


教程 PCB 是一個簡單的設計，可以作為單面或雙面電路板布線。下面顯示的圖層厚度已被編輯為使 用合理的度量值。


物理層的屬性在層堆棧管理器中定義。

要編輯單元格，請執行以下操作：在單元格中雙擊; 或選擇單元格，然后按 F2 鍵顯示下拉列表或 編輯該值。


配置板層堆棧

1.打開層堆棧管理器。 對于新電路板，默認堆疊包括：電介質芯，2 個銅層，以及頂部和底部阻 焊層（覆蓋層）和覆蓋層（絲網）層，如上圖所示。

2.通過添加圖層按鈕或右鍵單擊菜單，在當前選定的圖層下添加新圖層和平面。

3.放置層堆疊表時，會包含層的屬性，例如材料，銅厚度和介電屬性，也可用于信號完整性分析。 雙擊單元格以配置該設置。 例如，下圖中顯示的厚度設置稍微更改為更適合的度量值。

4.完成配置圖層堆棧選項后，將值恢復為上圖中顯示的值，然后單擊確定關閉對話框。 英制或公制網格？


下一步是選擇適合放置和布線組件的網格。放置在 PCB 工作區中的所有對象都放置在當前捕捉網格 上。


傳統上，電網的選擇是為了適應您計劃用于電路板的元件引腳間距和布線技術 - 也就是說，磁道 需要的寬度以及磁道之間需要的間隙�；舅枷胧潜M可能廣泛地使用軌道和間隙，以降低成本并提


高可靠性。當然，追蹤/清除的選擇最終是由每個設計可以實現的結果驅動的，這取決于組件和布 線必須緊密捆綁以便讓電路板放置和布線。


隨著時間的推移，組件及其引腳的尺寸急劇縮小，引腳間距也縮小。它們的組件尺寸和它們的引 腳間距已經從占主導地位的帶有通孔引腳的英制轉移到具有表面裝配引腳的更常見的公制尺寸。 如果你正在開始一個新的電路板設計，除非有很強的理由，例如設計一個替代電路板以適應現有的

（英制）產品，那么你最好使用公制工作。 為什么？


因?yàn)榕f的帝國組件有很大的針腳，它們之間有很多空間。另一方面，小型表面安裝器件采用公制測 量技術制造 - 它們是需要高度準確性以確保制造/組裝/功能產品工作且可靠的產品。此外，PCB 編輯器可以輕松處理到離線引腳的布線，因此在公制電路板上使用英制組件并不麻煩。


合適的網格設置 對于這種簡單的教程電路這樣的設計，實際的網格和設計規則設置將是：


Setting              Value              Where

Routing width                            0.25 mm                            Routing Width design ruleClearance              0.25 mm              Electrical Clearance design rule Board definitiongrid                            5 mm                            Cartesian Grid Editor Component placementgrid                            1 mm                            Cartesian Grid Editor

Routing grid              0.25 mm              Cartesian Grid Editor
Via size              1 mm              Routing Via Style design rule
Via hole              0.6 mm              Routing Via Style design rule

盡管選擇一個非常好的走線網格可能會很誘人，因此走線可以有效地放在任何地方，但這不是一個 好方法。為什么？因?yàn)閷⒕W(wǎng)格設置為等于或小于軌道+間隙的一點是為了確保軌道被放置，以便它 們不會浪費可能的布線空間，如果使用非常細的網格，則會發生這種情況。


選擇視圖»切換單位（或按 Q 快捷鍵）在公制和英制之間切換工作空間單位。 在打開的對話框或面板中，按 Ctrl + Q 切換該對話框或面板中所有測量的單位。 無論單位的當前設置如何，您可以在對話框或面板中輸入值時包括單位，以強制使用該值。


支持多個網格

Altium Designer 允許定義多個捕捉網格。有兩種類型的網格支持，笛卡爾（傳統的垂直/水平網 格）和極地（圓形網格）。


除了定義網格類型外，還可以定義網格應用的區域。請注意，默認網格總是適用于整個工作區，即 使它僅顯示在板形上。


由于一次只能使用一個網格，所以網格也具有優先級，用于確定在重疊時應該應用哪個網格。還 有用于定義網格是用于所有對象，僅用于組件還是僅用于非組件的控件。


網格在“屬性”面板的“網格管理器”部分中創建和管理。使用面板上的按鈕添加，編輯或刪除 網格。


本教程僅使用默認網格。



網格管理器中可以配置多個網格，這 3 個網格的圖像顯示在右側（點擊放大）。

設置捕捉網格
相關頁面：網格管理器，笛卡爾網格編輯器，極坐標網格編輯器 您可以通過按下來配置您需要用于教程的捕捉網格的值：
•G 鍵顯示捕捉網格菜單，您可以在其中選擇英制或公制值（請注意菜單中顯示的快捷方式）
•Ctrl + Shift + G 鍵打開“捕捉網格”對話框
•Ctrl + G 鍵打開笛卡爾網格編輯器對話框

將捕捉網格設置為 1 毫米，準備好放置組件。 配置捕捉網格

1.按下 Ctrl + G 快捷鍵打開笛卡爾網格編輯器對話框。
2.在 Step X 字段中鍵入值 1mm。 由于 X 和 Y 字段已鏈接，因此不需要定義步驟 Y 值。

3.要使網格在較低縮放級別可見，請將乘數設置為 5x 網格步長，并且為了更容易區分兩個網格， 請將細網格設置為顯示為淺色點。

4.單擊確定關閉對話框。

設置設計規則

主要文章：PCB 設計規則參考

PCB 編輯器是一個規則驅動的環境，這意味著當您執行更改設計的操作（如放置軌跡，移動組件或 自動布局電路板）時，軟件會監控每個操作并檢查設計是否仍然符合 設計規則。 如果沒有，那


么該錯誤立即突出顯示為違規。 在開始在電路板上工作之前設置設計規則，可以讓您繼續專注于 設計任務，并且有信心知道任何設計錯誤都會立即引起您的注意。

設計規則在 PCB 規則和約束條件編輯器對話框中進行配置，如下所示（設計»規則）。 規則分為
10 類，然后可以進一步劃分為設計規則類型。

PCB 規則和約束條件編輯器中的所有 PCB 設計要求均被配置為規則/約束條件。 走線寬度設計規則
設計規則參考：寬度 走線寬度由適用的走線寬度設計規則控制，軟件在運行交互式走線命令并單擊網絡時自動選擇。
在配置規則時，基本方法是設置最低優先級規則以定位最大數量的網絡，然后添加更高優先級的

規則以定位具有特殊寬度要求的網絡，例如電源網絡。如果網絡被多個規則作為目標，則不存在問 題，該軟件始終查找并且僅應用最高優先級規則。



例如，教程設計包括許多信號網和兩個電源網。信號網絡的默認走線寬度規則可以配置為 0.25mm。 通過將規則范圍設置為全部，此規則將針對設計中的所有網絡。盡管 All 的范圍也針對 Power 網絡， 但可以通過添加第二個更高優先級的規則來針對這些網絡，其范圍為InNet（'12V'）或 InNet

（'GND'）。下圖顯示了這兩個規則的摘要，詳細信息顯示在以下兩個可折疊部分的圖像中。

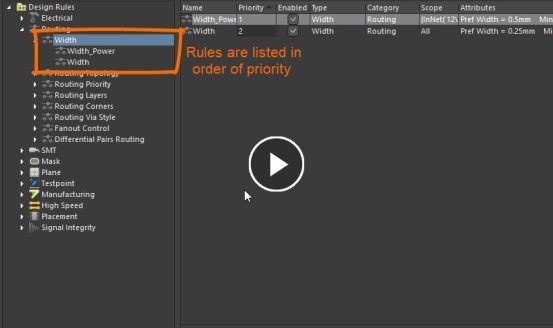

已經定義了兩個走線寬度設計規則，最低優先級規則針對所有網絡，較高優先級的規則針對 12V
網絡或 GND 網絡中的對象。


走線寬度和走線通過樣式設計規則包括最小值，最大值和首選值設置。如果您希望在布線過程中 具有一定的靈活性，例如當您需要縮小路徑時使用這些元件，或在電路板的狹小區域使用較小的通 路時，請使用這些元件。這可以在走線時通過按 Tab 鍵打開對話框并訪問寬度/通過屬性，或按 Shift

+ W 選擇一個備用走線寬度并按 Shift + V 選擇一個備用通路尺寸。請注意，如果您輸入的值大于 或小于適用的設計規則允許的值，則您將始終受設計規則的約束，因此會將其裁剪為最接近的規則 值。



避免使用“最小值”和“最大值”設置來定義單個規則以適應整個設計中所需的所有大小，這意味 著您放棄讓軟件監控每個設計對象的大小適合其任務的能力。


為信號網絡配置走線寬度規則

1.將 PCB 作為活動文檔，打開 PCB 規則和約束條件編輯器。

2.每個規則類別顯示在對話框的設計規則文件夾下（左側）。雙擊“走線”類別以展開類別并查 看相關走線規則。然后雙擊寬度以顯示當前定義的寬度規則。

3.在現有寬度規則上單擊一次以選擇它。當您點擊規則時，對話框的右側將顯示該規則的設置，包 括：規則的第一個對象與頂部部分匹配的位置（也稱為規則的范圍 - 您希望此規則的目標是什么）; 規則的約束條件在下面。

4.由于此規則是針對設計中的大多數網絡（信號網），請確認“第一個對象匹配的位置”設置設 置為“全部”。一個額外的規則將被添加到目標的權力網。


5.編輯最小寬度，首選寬度和最大寬度值，將它們?cè)O(shè)置為 0.25mm。請注意，設置反映在對話框底 部顯示的各個圖層中，您還可以基于每層配置要求。
6.現在定義規則，單擊應用保存它并保持對話框打開。

默認的走線寬度設計規則已配置。 為電源網絡添加走線寬度規則

1.下一步是添加另一個設計規則來指定電源網絡的布線寬度。要添加和配置此規則，請打開 PCB
規則和約束條件編輯器。

2.在對話框左側的設計規則樹中選擇現有寬度規則，右鍵單擊并選擇新規則以添加新的寬度約束規 則，如下面的動畫所示。

3.出現一個名為 Width_1 的新規則。點擊設計規則樹中的新規則來配置其屬性。
4.單擊右側的名稱字段，并在字段中輸入名稱 Width_Power。

5.點擊查詢生成器按鈕打開查詢生成器，將其配置為目標對象：InNet（'12V'）或 InNet（'GND'）。 最后一步是為規則設置約束條件。編輯最小寬度/首選寬度/最大寬度值 0.25 / 0.5 / 0.5，以允 許電源網布線寬度在 0.25mm 至 0.5mm 的范圍內，如下所示。



此寬度規則以電源網為目標。

8.單擊應用保存規則并保持對話框打開。
當存在多個相同類型的規則時，PCB 編輯器使用規則優先級來確保應用最高優先級適用規則。

什么時候：
•添加新規則時，會給予最高優先級，以及何時

•規則被復制時，副本在源規則下被賦予優先級。 單擊對話框底部的優先級按鈕以更改優先級。


定義電氣間隙約束 設計規則參考：清除約束


下一步是定義屬于不同網絡的電氣物體彼此之間的接近程度。 這個要求由電氣間隙約束來處理，對于本教程，所有物體之間的間隙為 0.25mm 是合適的。


請注意，在最小間隙字段中輸入值將自動將該值應用于對話框底部網格區域中的所有字段。 當需 要根據對象類型定義間隙時，只需在網格區域中進行編輯。



電氣間隙約束是在物體之間定義的。 將約束切換到高級以顯示所有對象類型。


請注意，電氣間隙約束有兩個對象選擇字段，第一個對象匹配和第二個對象匹配的位置。 這是因 為這是一個二元規則 - 這是一個適用于兩個對象之間的規則。


定義電氣間隙約束

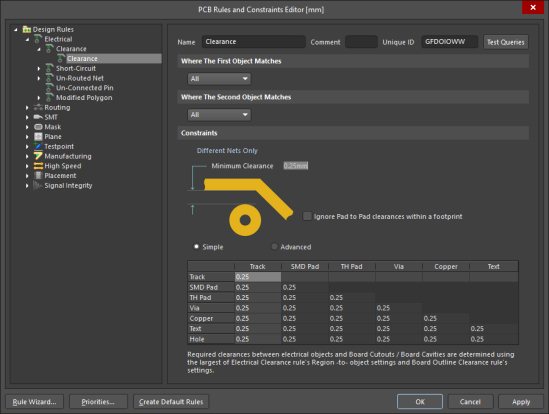

1.在設計規則樹中展開 Electrical 類別，然后展開 Clearance 規則類型。

2.單擊以選擇現有的間隙約束。 請注意，此規則有兩個完整查詢字段，這是因?yàn)樗且粋�(gè)二進制 規則。 規則引擎檢查第一個對象匹配的設置所針對的每個對象，并根據第二個對象匹配設置所在 的對象對其進行檢查，以確認它們滿足指定的約束設置。 對于此設計，此規則將被配置為定義所 有對象之間的單個間隙。

3.在對話框的約束區域中，將最小間隙設置為 0.25mm，如上圖所示。
4.點擊應用保存規則并保持對話框打開。

通過樣式定義走線 設計規則參考：通過樣式進行走線


在走線和更改圖層時，會自動添加過孔，在此情況下，通孔屬性由適用的走線通過樣式設計規則 定義。 如果您從放置菜單放置過孔，則其值由內置的默認基元設置定義。 對于本教程，您將配置 Routing Via Style 設計規則。




單個走線過孔適用于此設計中的所有網絡。

走線過孔樣式設計規則定義

1.展開設計規則樹并選擇默認的 RoutingVias 設計規則。

2.由于電源網極有可能在電路板的單面布線，所以不需要通過信號網絡的樣式規則來定義走線，而 通過電源網絡的樣式規則來定義另一走線。 將規則設置編輯為本教程前面建議的值，即 Via Diameter = 1mm 和 Via Hole Size = 0.6mm。 將所有字段（最小，最大，首選）設置為相同大小。

3.單擊確定關閉 PCB 規則和約束條件編輯器。

4.保存 PCB 文件。 現有的設計規則違規

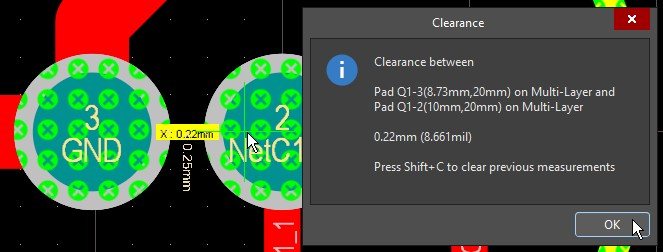

您可能已經注意到晶體管焊盤表明存在違規。右鍵單擊違例并在右鍵菜單中選擇違規，如下所示。 細節表明，有一個：

•違反清除約束
•MultiLayer 上的 Pad 和 MultiLayer 上的 Pad 之間

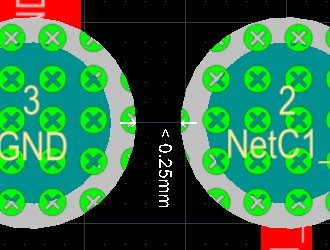

•間隙為 0.22mm，小于規定的 0.25mm

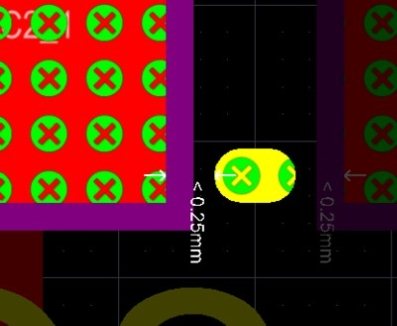

右鍵點擊違規行為，查看違規情況和違規情況。 在該圖像中，顯示器處于單層模式，頂層作為活 動層。



這一違規行為將在短期內討論并予以解決。 如果發現違規標記讓人分心，可以通過運行“工具» 重置錯誤標記”命令來清除它們。此命令只會清除標記，它不會隱藏或刪除實際的錯誤。 下次 執行運行在線 DRC 的編輯操作（如移動組件）或運行批量 DRC 時，該錯誤將再次被標記。



查看設計規則 由軟件創建的默認新電路板將包含在每個設計中不需要的規則，并且需要調整許多其他設計規則以

適應您的設計要求。 出于這個原因，檢查設計規則是非常重要的。 這可以在 PCB 規則和約束條件 編輯器中完成，選擇左側樹頂部的設計規則，然后可以查看所有規則的屬性列，并快速找到需要調 整其值的任何值。



默認電路板也使用英制單位，如果您的電路板使用公制，那么將會有許多規則值，例如焊片擴展， 將從 4mil 等四舍五入變?yōu)?.102mm，或者最小阻焊掩膜銀條默認值將從 10mil 到 0.254mm。 盡管 最不重要的數字（例如 0.002mm）在產生輸出時不重要，但如果它困擾您，則可以在設計規則中編 輯這些設置。




查看設計規則，注意如果需要可以更改列順序。



禁用冗余規則

當您創建新的電路板時，它將包含可能不需要用于您的設計的默認設計規則。 例如，當您創建一 塊新電路板時，會包含組裝和制造測試點類型設計規則，而在此設計中不需要這些規則。

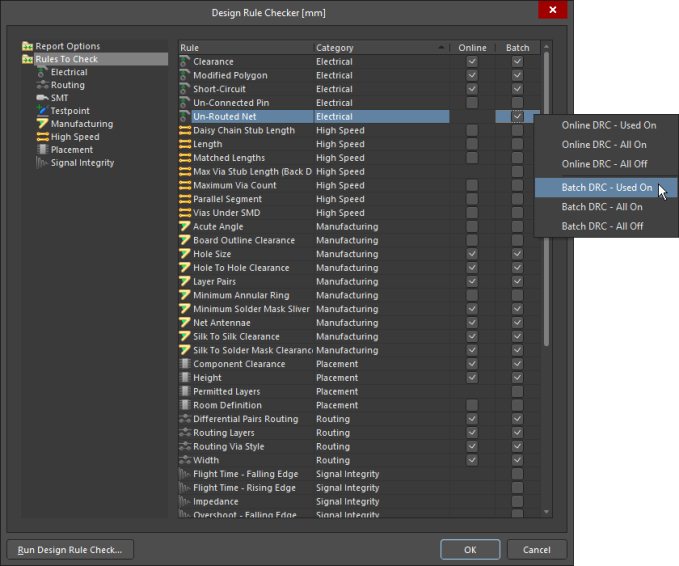

1.如果未打開，請打開 PCB 規則和約束條件編輯器。

2.單擊測試點類別，并禁用 4 個測試點類型規則（清除啟用列中的復選框）。 如果沒有這樣做， 你會在本教程的后面看到違反測試點的情況。



設計規則也可以導出并存儲在.RUL 文件中，然后導入到未來的 PCB 設計中。 為此，請右鍵單擊 PCB 規則和約束編輯器左側的樹中打開“選擇設計規則”對話框。 使用標準的 Windows 選擇技術 選擇您希望導出的規則，然后單擊確定導出選定的規則。


將組件放置在 PCB上（布局）

有一種說法是 PCB 設計是 90％放置和 10％布線。 雖然你可以爭論每一個的百分比，但普遍認為 良好的元件布局對于良好的電路板設計至關重要。請記住，您也可能需要根據路線調整展示位置。


組件定位和放置選項

當您單擊并按住組件以移動組件時，如果啟用了對齊中心選項，則該組件將移動到由其參考點保持。 參考點是組件的 0,0 坐標，當它在庫編輯器中生成時。


智能組件捕捉選項允許您覆蓋此捕捉到中心的行為，并捕捉到最近的組件焊盤，而非需要將特定焊 盤放置在特定位置時使用。


啟用對齊到中心以始終按組件的參考點。當您需要通過特定的打擊墊對齊時，Smart Component Snap
很有用。

設置組件定位選項

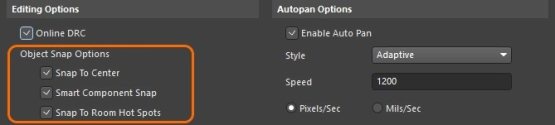

1.單擊位于應用程序右上角的圖標，打開“Preferences（選項）”對話框。

2.打開對話框的 PCB 編輯器 - 常規頁面，在編輯選項部分，確保已啟用對齊中心選項。這確保了 當你“抓取”一個組件來定位它時，光標將通過它的參考點來保存該組件。

3.注意智能組件捕捉選項，如果啟用了此選項，則可以通過單擊選中單擊點位置最近的組件。如果 你需要一個特定的焊盤，這是非常方便的，在一個特定的網格點。如果你正在使用小型表面貼裝元 件，它可以對付你，因?yàn)樗梢允顾y以通過參考點“抓住”它們。


放置組件
您現在可以將組件放置在電路板上合適的位置。 要移動組件，可以：

•單擊并按住組件上的鼠標左鍵，將其移動到所需位置，使用空格鍵旋轉它，然后釋放鼠標按鈕以 放置它; 要么

•運行編輯»移動»組件命令，然后單擊以拾取組件，將其移動到所需的位置，如果需要?jiǎng)t旋轉，然 后單擊一次將其放置。 完成后，右鍵單擊以退出移動組件命令。




在移動組件時，連接線會自動重新優化 - 使用它們來幫助定位和放置組件，從而減少連接線交叉
的數量。

定位組件

1.放大以顯示電路板和組件。一種方法是縮�。≒gDn），使板和組件全部可見，然后選擇 View»View
Area，然后單擊以定義您希望查看的確切區域的左上角和右下角。

2.組件將位于當前的捕捉網格上。對于這樣簡單的設計，沒有具體的設計要求來決定應該使用什么 布局網格，作為設計者，您決定什么是合適的布局網格。為了簡化定位組件的過程，您可以使用粗 略的放置網格，例如 1mm。檢查狀態欄以確認 Snap Grid 設置為 1mm，按Ctrl + Shift + G 可根據 需要更改網格。

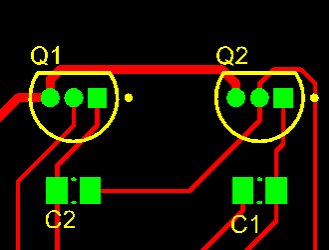

3.本教程中的組件可以如上圖所示放置。要放置連接器 P1，請將光標置于連接器輪廓的中間，然 后單擊并按住鼠標左鍵。光標將變?yōu)槭志�并跳轉到零件的參考點。在繼續按住鼠標按鈕的同時， 移動鼠標拖動組件。

4.如果需要，按空格鍵旋轉組件，并將占位面朝向電路板的左側，如上圖所示。
5.當連接器組件就位時，松開鼠標按鈕將其放置到位。請注意連接線如何與組件拖動。

6.使用上圖作為參考重新定位其余組件。拖動它們時，使用空格鍵旋轉（逆時針遞增 90º）組件， 以便連接線如圖所示。
7.組件文本可以以類似的方式重新定位 - 單擊并拖動文本并按空格鍵旋轉它。
8. PCB 編輯器還包含交互式布局工具。這些可用于確保四個電阻器正確對齊和間隔。

9.按住 Shift 鍵，點擊四個電阻中的每一個來選擇它們，或者點擊并拖動四個電阻的選擇框。將 在每個選定組件周圍顯示陰影選擇框，選擇顏色在“視圖配置”面板的“系統顏色”部分中定義。

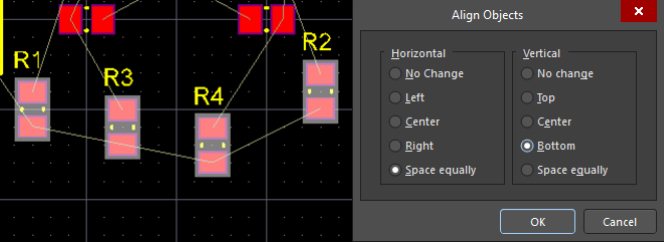

10.右鍵單擊任何選定的組件，然后選擇對齊»對齊以打開對齊對象對話框。

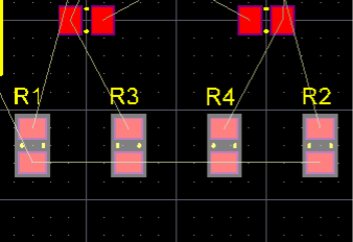

11.在“水平”部分和“垂直”部分的“底部”中選擇空間，然后單擊“確定”以應用這些更改。 現在四個電阻對齊（最低組件）并且間隔相等。



選擇，然后對齊并隔開電阻。

12.單擊設計窗口中的其他地方取消選擇所有電阻。 如果需要，您還可以對齊電容和晶體管，但這 可能不是必需的，因?yàn)榇藭r(shí)您有一個粗糙的對齊網格。

13.保存 PCB 文件。

所選對象也可以使用鍵盤而不是鼠標移動。 要做到這一點，請按住 Ctrl 鍵，然后每次按下箭頭 鍵時，選擇將沿箭頭方向移動 1格。 包含 Shift 鍵以 10x Snap Grid 步驟移動選定對象。


使用鼠標移動組件時，可以通過按住 Alt 鍵將其限制為一個軸。 該組件將嘗試保持相同的水平軸
（如果水平移動）或垂直軸（如果垂直移動） - 將其從軸進一步移開以覆蓋此行為，或釋放 Alt

鍵。 布局完成，即可走線！


交互布線電路板 主條目：交互式走線


走線是在電路板上鋪設線路和過孔以連接組件引腳的過程。 PCB 編輯器通過提供復雜的交互式走 線工具以及 ActiveRoute，使得這項工作變得簡單易行，并通過點擊按鈕來優化走線所選連接。


在本教程的這一部分，您將手動走線整個電路板單面，所有線路在頂層。交互式走線工具以直觀 的方式幫助最大限度地提高走線效率和靈活性，包括線路放置的光標引導，連接的單擊走線，推 送障礙物，自動跟隨現有連接，所有這些都符合適用的設計規則。


準備交互式走線

主要文章：PCB 編輯器 - 交互式走線

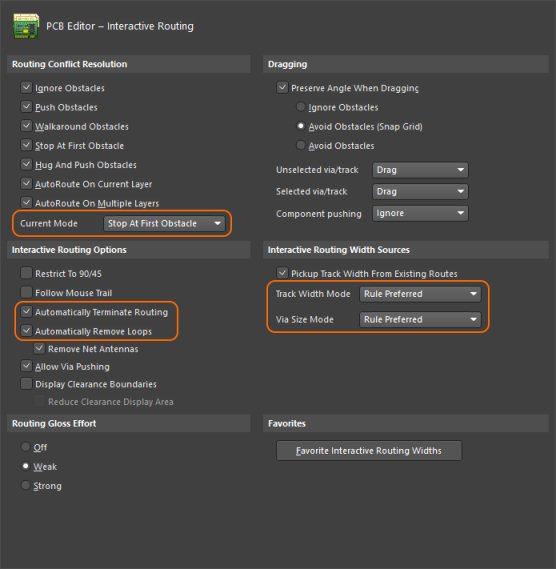

在開始走線之前，配置“Preferences（選項）”對話框的 PCB 編輯器 - 交互式走線頁面中的交互 式走線選項非常重要。



配置交互式走線選項。

準備交互式走線

1.設置走線沖突解決方案當前模式在第一個障礙時停止。在走線時，您可以通過按 Shift + R 鍵 循環啟用模式。

2.在頁面的“交互式走線選項”部分中，確認啟用了“自動終止走線”和“自動刪除循環”選項。 第一個選項在您點擊一個平板來完成該路線時從當前路線釋放光標。第二個選項允許您通過簡單地 走線備用路徑來更改現有走線 - 走線新路徑直到遇到舊路徑（創建一個循環），然后右鍵單擊以 指示它已完成 - 然后軟件自動刪除舊路徑，走線的冗余部分。該功能將在本教程的后面部分進行 探討。

3.確認交互式走線寬度/過孔大小源選項都設置為規則優先。
4.按 Ctrl + Shift + G 打開“捕捉網格”對話框并將“捕捉網格”設置為 0.25mm。

將捕捉網格設置為適合布線的值。按下 Ctrl + Shift + G 打開“捕捉網格”對話框并將“捕捉網 格”設置為 0.25mm。

交互式走線

通過單擊“走線”按鈕或選擇走線命令走線交互式走線（快捷鍵：Ctrl + W）來啟動交互式走線。 由于組件大多是表面貼裝，設計簡單，所以可以將電路板布置在頂層。 當您將軌道放置在電路板 的頂層時，您可以使用鼠標（連接線）來指導您。

PCB 上的線走線一系列直線段組成。 每次方向改變時，都會開始一個新的線段。 此外，默認情況 下，PCB 編輯器將線路限制為垂直，水平或 45°方向，使您可以輕松制作出專業效果。 此行為可 以根據您的需求進行自定義，但對于本教程，您可以使用默認值。 當走線到達目標板時，軟件將自動釋放該連接 - 您將保持交互走線模式，準備點擊下一個連接線。


http://www.altium.com/documentation/sites/default/files/wiki_attachments/296837/Interactiverouting2.mp4

x雷可下載（已下載見附件）


一個簡單的 PCB 布線動畫。請注意，許多連接都是使用 Ctrl +點擊自動填充功能完成的。

電路板交互布線

1.通過查看工作區底部的圖層選項卡，檢查當前哪些圖層可見。如果 Bottom Layer 不可見，請按
L 快捷鍵打開 View Configuration 面板，并啟用 Bottom Layer。
2.單擊工作區底部的“頂層”選項卡，使其成為當前或活動層，隨時可以進行走線。
3.在單層模式下走線通常更容易，按 Shift + S 切換進入和退出單層模式。

4.單擊活動欄上的按鈕（Ctrl + W 快捷方式），或從路徑菜單中選擇交互式走線，或右鍵單擊并 從上下文菜單中選擇交互式走線。光標將變?yōu)槭志�，表示您處于交互式走線模式。

5.將光標放在連接器 P1 上的下方焊盤上。當您將光標移動到接近焊盤時，它會自動捕捉到焊盤的 中心 - 這是“捕捉對象熱點”功能，將光標拉到最近的電氣對象的中心（在“捕捉選項”部分配 置“捕捉距離”屬性面板）。有時，“捕捉對象熱點”功能會在您不需要時拉動光標，在這種情況 下，請按 Ctrl 鍵暫時禁止該功能�；蛘�，使用 Shift + E 快捷鍵循環瀏覽三種可能的狀態（所有 圖層/當前圖層/關閉）。當前模式顯示在狀態欄上。

6.左鍵單擊或按 Enter 鍵確定軌道的第一個點。

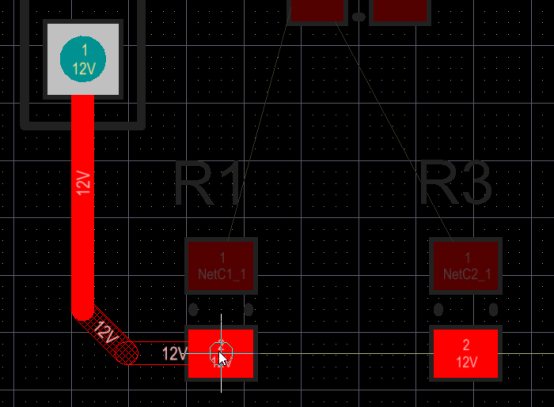

7.將光標移向電阻 R1 的下方焊盤，然后單擊以放置垂直段。請注意軌道段如何以不同的方式顯示
（如下圖所示）。在走線過程中，分段顯示為：
Solid - 已放置分段。
Hatched-采用帶陰影的線段，但未提交，當您左鍵單擊時將放置它們。

Hollow - 這被稱為先行段，它可以讓你確定最后建議的段應該結束的位置。點擊時不會放置此段， 除非下一次點擊才會完成路線。在這種情況下，“自動終止走線”選項將啟用并覆蓋默認的預查
行為。在走線期間，可以使用 1 快捷鍵方式打開/關閉預讀模式。

請注意段的顯示方式有所不同。


8.通過左鍵單擊手動走線來提交軌道段，在 R1 的下部鍵盤完成。請注意每次點擊鼠標放置陰影線 段的方式。對于您當前正在布線的連接，請按 Backspace 以拆分最后放置的段。

9.您也可以按 Ctrl +左鍵單擊以使用自動完成功能并立即走線整個連接，而不是一直走線到目標 板。自動完成的行為方式如下：

○采用最短路徑，這可能不是最佳路徑，因?yàn)槟冀K需要考慮其他連接尚未走線的路徑。如果 您處于推送模式（走線時顯示在狀態欄上），則自動完成可以推送現有路線以到達目標。

○長連接時，自動完成路徑可能并不總是可用，因?yàn)樽呔�路徑是逐節映射的，并且可能無法完 成源和目標焊盤之間的映射。

○您也可以直接在焊盤或連接線上自動完成。

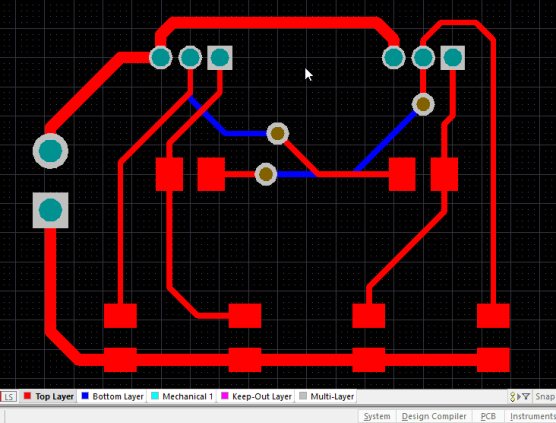

10.繼續走線板上的所有連接。

11.使用上面詳述的技術來走線板上其他組件之間的所有連接。上面的簡單動畫顯示了交互式走線 板。

12.沒有單一的解決方案來布線電路板，所以你不得不改變走線。 PCB 編輯器包含幫助完成這些操 作的功能和工具，這些將在以下各節中進行討論，并在上面的動畫中進行演示。

13.完成走線時保存設計。


走線技巧

在走線時請記住以下幾點： 按鍵              功能


~ or              Shift+F1

彈出一個交互式快捷方式菜單 - 大多數設置可以通過按下相應的快捷方式或從菜單中進行選擇來 實時更改。


*              or              Ctrl+Shift+WheelRoll

切換到下一個可用的信號層。 根據適用的 Routing Via Style 設計規則自動添加通孔。

Shift+R

循環啟用沖突解決模式。 在交互式走線 Preferences（選項）頁面中啟用所需的模式。

Shift + S

打開和關閉單層模式 - 當多個圖層上有許多對象時是理想選擇。 空格鍵


切換當前拐角的方向。

Shift +空格鍵

循環播放各種軌道拐角模式。 樣式是：任意角度，45°，45°弧形，90°和 90°弧形。 可以在 交互式走線偏好設置頁面中將此限制為 45°和 90°。


Ctrl +左鍵單擊

自動完成正在走線的連接。 如果存在與障礙物無法解決的沖突，則自動完成將不會成功。

Ctrl

臨時掛起熱點捕捉，或按 Shift + E 循環選擇 3 種可用模式（關閉/打開當前圖層/打開所有圖層）。

End

重新繪制屏幕。刷新


PgUp / PgDn

放大/縮小，以當前光標位置為中心。 或者，使用標準的 Windows 鼠標滾輪縮放和平移快捷鍵。

Backspace 刪除最后提交的軌道片段。 右鍵單擊或 ESC

刪除當前連接，保持交互式走線模式。


注意狀態欄，它在交互式走線期間顯示重要信息，包括：
•當前工作空間位置和“捕捉網格”設置
•熱點捕捉：關閉/打開當前圖層/打開所有圖層
•當前軌道轉角模式
•當前交互式走線模式
•走線寬度的來源
•走線 Via Style 的來源
•當前光澤強度
•網名
•總體路線長度
•放置線段的尺寸



交互式走線模式

PCB 編輯器的交互式走線引擎支持多種不同的模式，每種模式都可幫助設計人員處理特定情況。按
Shift + R 快捷鍵在交互式走線中循環這些模式，注意當前模式顯示在狀態欄上。


可用的交互式走線模式包括：

•忽略障礙物 - 此模式可讓您將軌道放置在任何地方，包括覆蓋現有物體，顯示但允許潛在的違 規。

•停在第一個障礙物 - 在此模式下，路線基本上是手動的，一旦遇到障礙物，軌道線段將被剪切 以避免違規。

•繞行障礙物 - 此模式將嘗試在現有障礙物周圍找到路線路線，而不嘗試移動它們。

•先繞行障礙物和無空間再推擠- 此模式是 Walkaround 和 Push 的組合。它會在執行繞行障礙時擁 抱，但是，當沒有足夠的間隙繼續使用繞行時，它也會嘗試推動固定的障礙物。

•推擠障礙物 - 此模式將嘗試移動能夠在不違規的情況下重新定位的物體（軌道和過孔），以適 應新的路線。



•當前層自動走線 - 此模式為交互式走線帶來了基本的自動走線功能，它可以基于考慮推距的啟 發式算法與步行距離和走線長度之間的自動選擇。與自動布線器一樣，此模式可以在復雜忙碌的電
路板上提供更好的結果，而不像簡單的未布線的電路板上。

•多層自動布線 - 此模式還為交互布線帶來了基本自動布線功能，它還可以根據考慮推距的啟發 式算法與步行距離和布線長度自動選擇繞行和推擠。該模式也可以放置通路并考慮使用其他走線 層。與自動布線器一樣，此模式可以在復雜忙碌的電路板上提供更好的結果，而不像簡單的未布線 的電路板上。




修改和重選現有路線 要修改現有路線，有兩種方法：重新走線或重新調整。



重新選擇現有的路線

•不需要取消走線連接以重新定義路徑，只需單擊走線按鈕并開始走線新路徑。

•關閉循環并右鍵單擊以指示您已完成（循環刪除功能在本教程前面啟用）后，循環刪除功能將自 動刪除所有冗余磁道段（和過孔）。

•您可以隨時啟動和結束新的路徑路徑，根據需要交換圖層。
•您也可以通過切換到忽略障礙模式（如下面的動畫所示）來創建臨時違規，稍后解決。

一個簡單的動畫，顯示用于修改現有走線的循環刪除功能。


在“Preferences（選項）”對話框的“PCB 編輯器 - 交互式走線”頁面中啟用“回路移除”。 請 注意，有些情況下可能需要?jiǎng)?chuàng)建回路，例如電源網絡走線。 如有必要，可以通過編輯 PCB 面板中 的網絡來禁用單個網絡的回路去除。 要訪問該選項，將面板設置為網絡模式，然后雙擊面板中的 網絡名稱以打開編輯網絡對話框。


在回路移除過程中，您會發現返回到現有走線但尚未完成定義新路徑的情況。 當啟用“自動終止 走線”選項時，只要新走線覆蓋現有走線，走線過程將終止，舊的冗余走線將被刪除。 在這種情 況下，禁用“自動終止走線”選項可能更有效。




重新調整現有路線

•要以交互方式在整個電路板上滑動或拖動線段，只需單擊，按住并拖動，如下面的動畫所示。 默 認的拖動行為是在“Preferences（選項）”對話框的“PCB - 交互式走線”頁面中配置的，如下 面的動畫所示。

•PCB 編輯器將自動保持 45/90 度的連接片段，根據需要縮短和延長它們。 動畫見附件：TrackSliding.gif


顯示軌道拖動的動畫用于整理現有路線。


跟蹤拖動提示

•使用“Preferences（選項）”對話框的 PCB 編輯器 - 交互式走線頁面中的未選擇通孔/軌道和選 定通孔/軌道選項更改默認的選擇然后拖動模式。

•拖動線段時，沖突解決模式也適用（忽略，推送，Hug&Push），按住 Shift + R 在拖動軌道段時 循環瀏覽模式。

•如果啟用了推送模式，現有焊盤和過孔將被跳過，或者必要時可能會推動過孔。
•要將 90 度轉角轉換為 45 度路線，請開始拖動角點頂點。

•拖動時，您可以將光標和熱點對齊到現有的不移動對象（如上圖所示） - 使用此對象幫助將新分 段位置與現有對象對齊，并避免添加非常小的分段。

•要打斷單個線段，首先選擇線段，然后將光標放在中心頂點上以添加新線段。 動畫見附件：TrackSliding_Multiple.gif



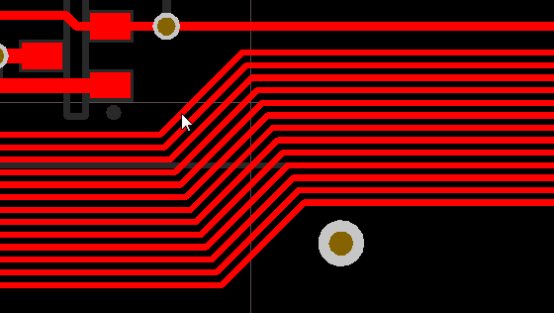

通過將走線選擇沖突模式設置為 Push 來拖動多個軌道的示例。



ActiveRoute - 自動交互走線 主要文章：ActiveRoute


另一種在你的主板上布線的方法是使用 Altium 的自動交互式走線器。


那是什么意思？這意味著您選擇的連接線、網絡和圖層都自動交互式走線。 ActiveRoute 具有高 效的多網走線算法，它們被應用到您選擇的特定網絡或連接線。 ActiveRoute 還允許設計者自定 義交互式走線路徑或向?qū)нM(jìn)行走線。



ActiveRoute 是為使用高引腳數組件的高密度板開發的，以幫助加速可能是困難和耗時的布線過程。 這塊電路板不是它設計的電路板，但它提供了展示和查看其使用的機會。




使用 ActiveRoute 走線

•ActiveRoute 配置并從 PCB ActiveRoute 面板運行，如下圖所示。
•ActiveRoute 不會切換圖層，它會嘗試在 PCB ActiveRoute 面板中啟用的圖層上創建單層 pad-pad
和 pad-via 走線。在嘗試 ActiveRoute 網絡之前，高引腳數組件必須散開。

•ActiveRoute 嘗試走線選定的 pad / via / connection / net / nets。使用以下技術選擇連接 線和網絡：

◦將 PCB 面板設置為網絡模式，啟用面板頂部的選擇復選框并單擊網絡名稱以選擇該網絡（不 是名稱旁邊的復選框，即用于為該網絡啟用 Board Insight Color Override 功能）。使用標準 Windows 快捷方式進行多選。

◦在工作區中交互選擇連接線 - Alt +左鍵單擊 - 從右向左拖動。按住 Alt 并從右向左拖動綠 色選擇窗口。綠色選擇窗口觸及的任何連接線將被選中。按住 Shift 鍵繼續選擇其他連接。

◦左鍵單擊以選擇單個焊盤。

◦在組件中選擇多個焊盤 - Ctrl +左鍵單擊 - 拖動。按住 Ctrl 并單擊并拖動選擇窗口，以選 擇組件中的多個焊盤。從左向右拖動進行選擇，從右向左拖動以選擇觸摸。



•在 PCB ActiveRoute 面板中啟用走線層。

準備用于查看 ActiveRoute 的教程板。 查看 ActiveRoute

1.打開 PCB ActiveRoute 面板（»PCB ActiveRoute）。

2.打開 PCB 面板。


3.在面板頂部的下拉菜單中選擇網絡模式，并啟用選擇復選框。
4.布告板（Route » Unroute » All）。
5.在面板中的網絡列表中，單擊 12V 網絡名稱。
6.在 PCB ActiveRoute 面板中，啟用頂層。
7.點擊面板頂部的 ActiveRoute 按鈕，12V 網絡將被走線。

8.點擊 PCB 面板上的 GND 網絡，然后點擊 ActiveRoute 按鈕。如果您想使用 Shift + A 快捷方式 ActiveRoute，您必須在使用面板后單擊工作區中的一次。這會使工作區成為軟件中的主動元素， 否則軟件將嘗試將快捷方式解釋為面板指令。

9.點擊面板上的 NetC2_1，然后點擊 ActiveRoute 按鈕。

10.在面板上點擊 NetC1_1。如果現在單擊 ActiveRoute 按鈕，則此網絡將不會完全走線，因?yàn)檫B 接線的默認模式不是最佳模式。雖然可以通過定義手動 From-Tos 來重新排列連接線，但更簡單的 方法是提倡通過取消選擇整個網絡并交互地選擇僅僅 R1 的上方焊盤來嘗試不同的模式進行 ActiveRoute�，F(xiàn)在點擊 ActiveRoute 按鈕，這次這個網絡中的兩個連接都應該走線。

11.點擊面板上的 NetC1_2，然后點擊 ActiveRoute 按鈕。

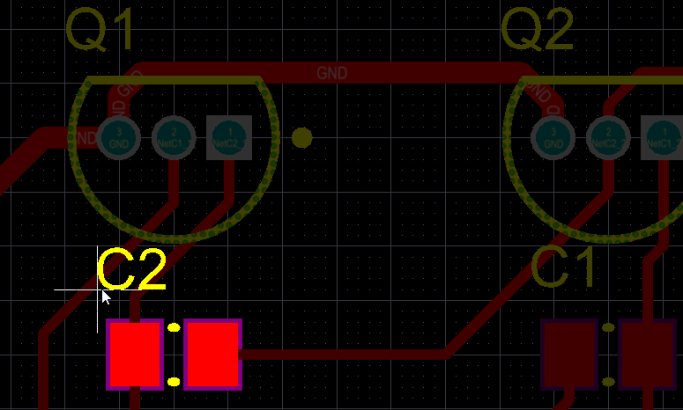

12.點擊面板上的 NetC2_2，然后點擊 ActiveRoute 按鈕。 Q2 和 C2 之間的連接應該走線，但 Q2 和 R2 之間的連接可能會失敗。為了走線此連接，您需要交互式地從 Q2-2 向上走線一小段線路。沒 有必要?jiǎng)?chuàng)建任何拐角，一個短的直線段應該是足夠的。



ActiveRoute 結果。


驗證您的電路板設計

主要文章：PCB 設計規則參考


PCB 編輯器是一個規則驅動的電路板設計環境，您可以在其中定義多種可以檢查的設計規則，以確 保電路板的完整性。通常情況下，您可以在設計過程開始時設置設計規則。在線 DRC 功能將在您工 作時監控啟用的規則，并立即突出顯示檢測到的任何設計違規�；蛘撸部梢赃\(yùn)行批量 DRC，以 測試設計是否符合規則，生成報告以詳細說明啟用的規則以及檢測到的違規行為。



在本教程的前面，您檢查了走線設計規則，添加了一個新的寬度約束規則，該規則以電源網為目標， 以及電氣間隙約束和通過樣式規則的走線。除了這些，還有一些其他設計規則在創建新的電路板時 自動定義。


配置顯示規則違規

主要文章：PCB 編輯器 - DRC 違規顯示 在檢查規則違規之前，了解如何顯示違規很重要。


Altium Designer 有兩種顯示設計規則違規的技術，每種都有其自身的優勢。這些配置在 PCB 編輯 器 - Preferences（選項）對話框的DRC 違規顯示頁面中：

•違規覆蓋 - 違規通過以 DRC 錯誤標記（在“查看配置”面板中配置，按 L 鍵打開）中選擇的顏 色突出顯示的錯誤原始圖標來標識。默認行為是在縮小時以純色顯示圖元，并在放大時更改為選 定的“違例疊加樣式”。默認值為樣式 B，其中帶有十字的圓形。

•違規詳細信息 - 當您進一步放大違規詳細信息時（如果啟用），詳細說明錯誤的性質。違規詳 情可能包括：◦違規網站的信息， 在適當情況下，用于指示違規類型的圖標，例如細線可以跨越，指示短路，



顯示失敗的規則設置的數值，例如<0.25mm。

違規行為可以顯示為彩色覆蓋圖，也可以顯示為詳細消息，不同的符號用于顯示錯誤類型的不同細 節。





當您放大對選定的違規覆蓋樣式（中心圖像）的這些更改時，違例會以純綠色（左圖）顯示，因?yàn)?/div>
您將進一步放大違規詳細信息。

準備運行設計規則檢查（DRC）


1.選擇» View Configuration（快捷方式：L）并確認已啟用 DRC 錯誤可見性選項（系統顏 色部分），以顯示 DRC 錯誤標記。

2.確認 Online DRC（設計規則檢查）系統已啟用，該復選框位于 Preferences 對話框的 PCB Editor
- General 頁面中。保持“Preferences（選項）”對話框處于打開狀態，然后切換到對話框的 PCB
編輯器 - DRC 違規顯示頁面。

3. PCB 編輯器 - Preferences（選項）對話框的 DRC 違規顯示頁面用于配置工作區中如何顯示違 規。有兩種不同的顯示違規的方法，每種都有自己的優勢。

4.對于本教程，右鍵單擊 PCB 編輯器的顯示區域 - Preferences（選項）對話框的 DRC Violations Display 頁面，然后選擇 ShowViolation Details - Used，然后再次右鍵單擊并選擇 Show Violation Overlay - Used，如圖所示上面的對話框圖像。

5.你現在準備好檢查設計是否有錯誤。


所需的規則將取決于設計的性質，沒有適合每種設計的特定規則。請記住，當您檢查規則違規時， 問問自己，我是否需要啟用此規則？如果您試圖在 PCB 規則和約束條件編輯器中計算規則的功能并 且不確定，請單擊規則的約束區域中的任意位置，然后按 F1 以獲取有關該特定規則的更多信息。


配置規則檢查器 對話框頁面：設計規則檢查器


通過運行設計規則檢查器來檢查設計是否存在違規。運行 Tools » Design Rule Check 命令打開 對話框。在線和批量 DRC 都在此對話框中配置。




DRC 報告選項

•默認情況下，對話框打開，顯示對話框左側樹中選擇的報告選項頁面（如下所示）。
•對話框的右側顯示常規報告選項的列表，有關選項的更多信息，請?jiān)诠鈽?biāo)位于對話框上時按 F1
鍵。這些選項可以保留默認值。

規則檢查（聯機和批處理）在“設計規則檢查器”對話框中進行配置。


DRC 規則檢查

•在對話框的規則檢查部分中配置特定規則的測試，在對話框左側的樹中選擇此頁面以列出所有規 則類型（如下所示）。 您還可以通過選擇對話框左側的頁面來按類型檢查它們，例如 Electrical。

•對于大多數規則類型，在線（在工作時檢查）和批處理（當單擊“運行設計規則檢查”按鈕時檢 查此規則）復選框。

•點擊以根據需要啟用/禁用規則。 或者，右鍵單擊以顯示上下文菜單。 通過此菜單，您可以快速 切換在線和批處理設置，選擇 BatchDRC - Used On 進入設置，如下圖所示。


檢查是為每個規則類型配置的，使用右鍵單擊菜單啟用使用的設計規則。 運行設計規則檢查（DRC）

單擊對話框底部的運行設計規則檢查按鈕以執行設計規則檢查。當按鈕被點擊時，DRC 將運行，然 后：

•Messages 面板將出現，列出所有檢測到的錯誤。


•如果在對話框的“報告選項”頁面中啟用了“創建報告文件”選項，則設計規則驗證報告將在單 獨的文檔選項卡中打開，本教程報告如下所示。
◦報告上部詳細列出了啟用檢查的規則以及檢測到的違規數量，單擊規則跳轉報告并檢查這些錯誤。
◦違反規則的摘要下面是每個違規行為的具體細節。

◦報告中的鏈接是實時的，單擊某個特定錯誤可跳回到電路板并檢查電路板上的錯誤。請注意，此 點擊操作的縮放級別在“Preferences（選項）”對話框的“System - Navigation(導航)”頁面 中進行配置，試驗以找到適合您的縮放級別。





報告的上半部分詳細列出了為檢查而啟用的規則以及檢測到的違規數量，單擊規則跳轉報告并檢查 這些錯誤。





報告的下半部分顯示了每個違反的規則，后面跟著一個錯誤的對象列表。點擊一個錯誤跳轉到 PCB
上的那個對象。


查找錯誤狀況 當你對這個軟件不熟悉的時候，一長串的違規行為最初看起來可能非常令人難以置信。管理這種方

法的一個好方法是在設計過程的不同階段在設計規則檢查對話框中禁用和啟用規則。如果存在違規 行為，僅檢查它們，則不建議自行停用設計規則。例如，您將始終禁用 Un-Routed Net 檢查，直到 電路板完全布線。

•在教程板上運行批次 DRC 時，會出現：
◦2Silk to Silk 間隙錯誤 - 兩個相鄰絲網之間的距離小于此規則允許的距離。

◦8Silk to Solder Mask 間隙錯誤 - 從阻焊層開口到絲網物體絲印邊緣的距離小于此規則允許的 距離。

◦4 最小 Solder Mask Sliver 誤差 - 一條阻焊條的最小寬度小于此規則允許的最小寬度。這通常 發生在組件焊盤之間。

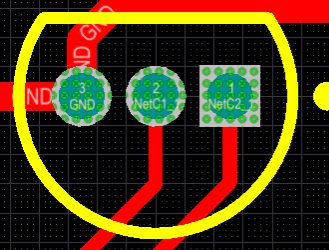

◦4 間隙約束違規 - 信號層上物體之間測得的電氣間隙值小于本規則規定的最小值。


•查找一個違例：
◦單擊報告文件中的鏈接或
◦在消息面板中雙擊，
◦在 PCB 規則和違規面板上點擊違規。


•使用違規詳細信息，您可以確定錯誤情況。

•下圖顯示了間隙約束誤差之一的違規詳情，用白色箭頭和 0.25mm 文字表示，表明該間隙小于規則 允許的最小 0.25mm。下一步是確定實際價值是什么，以便知道其失敗的程度，然后決定如何解決 此錯誤。



違規詳情顯示這兩個墊之間的間隙小于 0.25mm，但并未詳細說明實際間隙。


了解錯誤狀況

所以你發現了一個錯誤，你怎么知道它失敗了多少？作為設計師，您需要這些重要信息，以便能夠 決定如何最好地解決錯誤。



例如，如果規則規定允許的最小阻焊條寬為 0.25mm，而實際為 0.24mm，則情況并非如此糟糕，您 可能會調整規則設置以接受此值。但是，如果實際為 0.02mm，那么可能不是可以通過調整規則設 置來解決的情況。


PC 編輯器包括三個方便的測量工具，測量距離，測量所選對象和測量基元，可在報告菜單中找到。

•測量距離 - 測量運行該命令后單擊的兩個位置之間的距離，并留意狀態欄上的說明。您可以單 擊的位置受當前捕捉網格的約束。

•測量所選對象 - 測量所選軌跡和弧的長度。使用它來計算路徑長度，手動選擇所需的對象，或 使用選擇»物理連接或選擇»連接銅纜命令。

•測量基元 - 測量運行該命令后單擊的 2 個基元之間的邊緣距離，并留意狀態欄上的說明。

•測量結果直接疊加在工作區中，所使用的顏色在“視圖配置”面板的“系統顏色”部分中配置。 在屏幕上保留重疊尺寸以允許執行多個測量，按 Shift + C 清除測量結果。


使用 Measure Primitives 命令測量相鄰焊盤邊緣之間的距離。 除了實際測量距離外，還有很多方法可以找出規則失敗的原因。 您可以使用：
•右鍵單擊Violations（違規）子菜單或
•PCB 規則和違規面板，或
•“消息”面板中包含的詳細信息 - 實際值與指定值一起詳細說明（例如，0.175 <0.254）。

違規子菜單 在“現有設計規則違規”部分的前面介紹了右鍵單擊“Violations（違規）”子菜單。


•下圖顯示 Violations（違規）子菜單如何將測量條件與規則指定的值相比較。

右鍵點擊違規行為，查看違規情況和違規情況。

PCB 規則和違規面板 主要文章：PCB 規則和違規面板


PCB 規則和違規面板是用于查找和理解錯誤條件的優秀功能。

•單擊按鈕并從菜單中選擇 PCB 規則和違規以顯示面板。它將默認顯示規則類列表中的[所有規則]。 一旦確定了感興趣的規則類型，請選擇該特定的規則類，以便僅在面板底部顯示這些違規。

•單擊列表中的違規行為跳至板上的違規行為，雙擊違規行為以打開“違規詳細信息”對話框。

該面板詳細說明違規類型，測量值，規則設置和違規對象。

請注意，在 PCB 規則和違規面板的頂部有一個下拉菜單，可用于選擇 Normal, Dim（暗淡） or Mask
（蒙版）。

Dim 和 Mask 是顯示過濾器模式，除了感興趣的對象之外的所有東西都會淡化，僅保留所選對象的 正常顯示強度。 Dim 模式應用過濾器，但仍然允許編輯所有工作區對象，Mask 模式過濾掉所有其
他工作區對象，只允許編輯未過濾的對象。

顯示器變暗的量由“視圖配置”面板的“視圖選項”選項卡的“蒙版和暗淡設置”部分中的“變暗 對象”和“蒙版對象”滑塊控件控制。 在應用遮罩模式或暗淡模式時嘗試使用這些滑塊。


要清除過濾器，您可以單擊“查看配置”面板頂部的清除按鈕，或者按 Shift + C 快捷方式。此 過濾功能在繁忙的工作區中非常有效，也可用于 PCB 面板和 PCB 過濾面板。


解決違規問題

作為設計師，您必須制定解決每個違反設計規則的最合適方法。讓我們從阻焊錯誤開始，因?yàn)樗鼈?是相關的，并且這兩種錯誤情況可能會受到對阻焊設置所做更改的影響。


阻焊錯誤

設計規則參考：Minimum Solder Mask Sliver, Silk to Solder Mask Clearance

阻焊層是一種涂在電路板外表面的薄薄的漆層，為銅提供了一層保護和絕緣層。打開是在阻焊膜中 為要焊接到銅上的元件和電線而創建的，這些開口在 PCB 編輯器中的阻焊層上顯示為對象（請注意， 阻焊層定義在負面 - 物體你會發現在實際的阻焊層中出現了漏洞）。


在制造過程中，使用不同的技術施加阻焊膜，成本最低的方法是通過掩膜絲網印刷到板表面上。為 了考慮層對準問題，阻焊膜開口通常比焊盤大，反映在默認設計規則中使用的 4mil（約 0.1mm）擴 展值。


還有其他技術可用于應用阻焊層，這種技術可提供更高質量的層配準和更精確的形狀定義，如果使 用這些技術，則阻焊層擴展可能更小甚至為零。減少掩模開口可以減少阻焊條或絲印到阻焊膜間



隙誤差的機會。

左側顯示阻焊膜條錯誤，右側顯示阻焊膜錯誤錯誤，紫色表示每個焊盤周圍的阻焊膜擴展。 如果不考慮用于制造成品板的制造技術，則無法解決諸如這些阻焊層問題的錯誤。


例如，如果這是用于高價值產品的復雜多層板，那么很可能會采用高質量的阻焊膜技術，這將允許 小的或零阻焊膜擴展。 然而，像教程這樣簡單的雙面電路板更有可能被制造成低成本產品，需要 使用低成本的阻焊技術。 這意味著通過減少整個電路板的阻焊膜擴展來解決阻焊膜錯誤不是一個 合適的解決方案。


像 PCB 設計的許多方面一樣，解決方案就是以集中的方式進行深思熟慮的權衡，以最大限度地降低 其影響。



解決阻焊膜違規

要解決此違規問題，您可以：
1.增加阻焊層開口，以完全去除晶體管焊盤之間的掩膜，或者
2.降低最小可接受的條子寬度，或
3.減少面罩開口，將條子展寬至可接受的寬度。

這是根據您對部件的知識以及將要使用的制造和裝配技術而作出的設計決定。打開阻焊膜以完全去 除晶體管焊盤之間的阻焊膜意味著在這些焊盤之間產生焊橋的可能性更大，而減小阻焊膜開口仍然 會留下條子，這可能或可能不可接受，并且還會引入阻焊膜到焊盤配準問題的可能性。


在本教程中，您將執行第二個和第三個選項的組合，將最小阻焊條寬度減小到適合于該板上使用 的設置的值，并且還可以減小阻焊膜擴展，但僅限于晶體管焊盤。

1.第一步是降低允許的條子寬度。為此，請打開 PCB 規則和約束條件編輯器，然后在制造部分中找 到并選擇現有的最小阻焊條規則，稱為 MinimumSolderMaskSliver。

2.對于這樣的設計，等于 0.22mm（≈8.7mil）的焊盤間距的值是可以接受的，在規則的約束區域 中將最小阻焊膜的值編輯為 0.22mm。


3.現在單擊對話框左側樹中的 Mask 來顯示當前的 Solder Mask Expansion 規則，應該有一條規則， 稱為 SolderMaskExpansion。
4.點擊它來選擇規則并顯示其設置，它將指定擴展值為 0.102mm（4mil）。只有晶體管焊盤違規， 而您不用編輯此值也將創建新的規則。

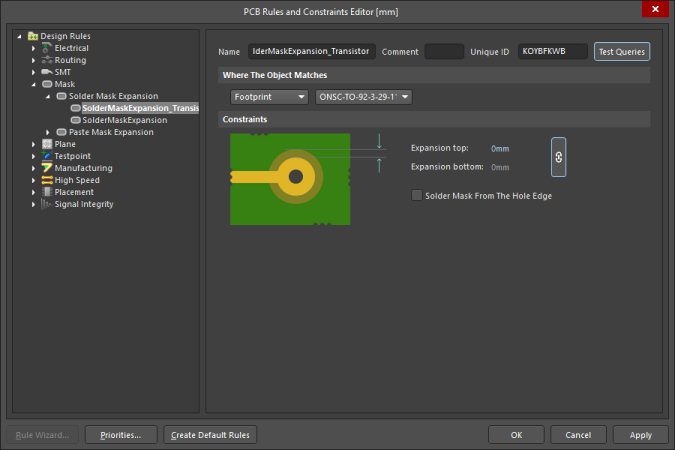

5.要添加新的阻焊擴展規則，請右鍵單擊規則并從菜單中選擇新規則。 一個名為
SolderMaskExpansion_1 的新規則將被創建，點擊它來顯示其設置。
6.編輯規則設置如下所示：
•名稱 - SolderMaskExpansion_Transistor 阻焊層擴張晶體管
•對象匹配的位置 - 占位面積 ONSC-TO-92-3-29-11（晶體管占位面積的名稱）
•擴展頂部/底部 - 0 毫米
7.單擊應用接受更改并保持打開 PCB 規則和約束條件編輯器。

解決 Silk to Solder Mask 清除違規問題

此規則的功能是確保絲網印刷物和銅之間有足夠的分離。 該規則支持檢查掩模中的開口，或檢查 掩模中的開口暴露的銅。

1.對于這種違規行為，實際測量值接近目前的規則設置，0.175mm 與 0.25mm 之間，可以在消息或 PCB 規則和違規面板中看到。 值0.175mm 仍然是一個可接受的分隔符，請編輯約束值，如下圖所 示。




編輯間隙為 0.175mm。
2.單擊確定接受更改并關閉 PCB 規則和約束條件編輯器。

清除違規行為
設計規則參考：清除約束 有兩種方法可以解決這種間隙限制：
•減小晶體管封裝焊盤的尺寸以增加焊盤之間的間隙，或者
•配置規則，使晶體管封裝焊盤之間的間隙更小。


由于 0.25 毫米的間隙非常大，實際的間隙非常接近這個值（0.22 毫米），所以在這種情況下，一 個好的選擇是配置規則以允許更小的間隙。這可以在現有的 Clearance Constraint 設計規則中完 成，如下所示。

•規則約束的網格區域中的 TH Pad 到 TH Pad 值更改為 0.22mm。要編輯一個單元格，請先選擇它， 然后按 F2。

•這種解決方案在這種情況下是可以接受的，因?yàn)槲ㄒ粠в型ǹ缀副P的其他組件是連接器，其間的 焊盤間距超過 1mm。如果情況并非如此，那么最好的解決方案是增加一個針對晶體管焊盤的第二間 隙約束，就像阻焊擴展規則所做的那樣。





編輯間隙約束以允許 TH 墊到 TH 墊的間隙為 0.22mm。

絲印到絲印間隙違規


設計規則參考：絲印到絲印間隙


要解決的最后一個錯誤是絲印違規問題。 這些通常是由指示符太靠近相鄰組件的輪廓引起的。 您 的設計可能沒有任何這些違規 - 這取決于您放置組件的距離有多近，或者您已經重新定位了指示 器。 點擊并按住指示器將其移動 - 所有對象將與指示器正在移動的組件中的對象變暗 - 將該指 示器移動到新位置。



指定符的移動將受到當前捕捉網格的約束，如果當前過于粗糙，請按 Ctrl + G 并輸入新的網格值。


重新定位導致絲綢違規的任何指示符。

在生成輸出之前，始終確認您有干凈的設計規則驗證報告。


做得好！您已完成 PCB 布局并準備好生成輸出文檔。在此之前，讓我們來看看 PCB 編輯器的 3D 功 能。


以 3D觀看您的主板


PCB 編輯器需要支持 DirectX 9.0c 和 Shader Model 3（或更好）的圖形卡。


Altium Designer 的一個強大功能是可以將您的開發板視為三維物體。要切換到 3D，請運行查看»3D 布局模式命令，或按 3 快捷鍵。該板將顯示為三維對象 - 教程板如下所示。



您可以使用以下控件流暢地縮放視圖，旋轉視圖，甚至在板內移動：
•縮放 - Ctrl +右鍵拖動鼠標或 Ctrl +滾動鼠標滾輪或 PgUp / PgDn 鍵。
•平移 - 右鍵拖動鼠標或標準的 Windows 鼠標滾輪控件。

•旋轉 - Shift +右鍵拖動鼠標。請注意，按 Shift 時如何在當前光標位置出現方向球體，如下圖 所示。使用以下控件，模型的旋轉運動是圍繞球體的中心（在按 Shift 鍵定位球體之前定位光標的 位置）。移動鼠標以突出顯示所需的控件，然后：



◦中心點突出顯示時，右鍵拖動球體 - 向任意方向旋轉。
◦水平箭頭突出顯示時，右鍵拖動球體 - 旋轉關于 Y 軸的視圖。
◦垂直箭頭突出顯示時，右鍵拖動球體 - 旋轉關于 X 軸的視圖。
◦圓形段突出顯示時，右鍵拖動球體 - 旋轉關于 Z 形平面的視圖。


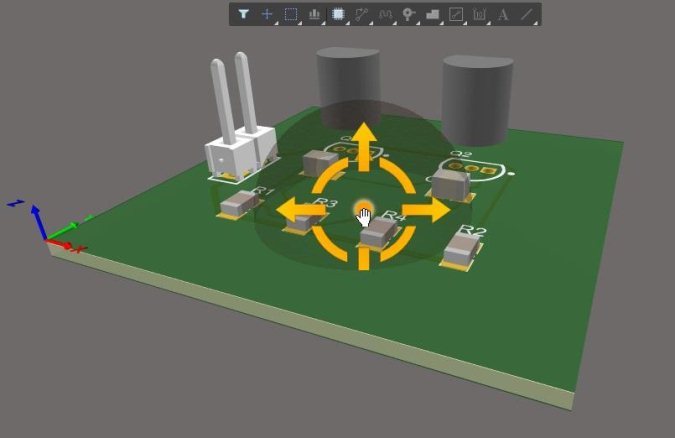

按住 Shift 鍵顯示 3D 視圖方向球體，然后單擊并拖動鼠標右鍵旋轉。

在 3D 中工作的技巧


•當板處于 3D 布局模式時，按 L 可打開“查看配置”面板，您可在其中配置 3D 工作站顯示選項（“查 看選項”選項卡，常規設置和 3D 設置部分）。

•3D 顯示顏色可以使用“真實”或“按層”，它們是 2D 布局模式中定義的圖層顏色。定義了許多
3D 配置，請?jiān)凇耙晥D配置”面板的“常規設置”中查看這些配置。

•有控件可配置層顏色以及電路板厚度（垂直縮放比例），這對于檢查 PCB 中的內部層和互連結構 非常方便。 3D 圖層具有透明度設置，將其滑動到“透視”該圖層上的對象。

•您可以選擇顯示 3D 物體，或隱藏它們。

•要以 3D 形式顯示組件，每個組件都需要在其占用空間中包含合適的 3D 模型。請參閱組件對象頁 面和 3D Body 對象頁面，了解有關包含 3D 模型的更多信息，并查看 ECAD-MCAD 集成文章中的 3D 優勢，以了解如何在其占用空間中放置模型。

•除組件制造商的網站外，3D 模型還可用于：
◦社區門戶網站，例如 3D Content Central 和 GrabCAD，其中設計人員共享模型。

◦越來越多的商業 3D 網站，包括 Accelerated Designs 和 PCB 3D。

•如果沒有合適的 STEP 模型可用，請?jiān)趲炀庉嬈髦袑⒍鄠�(gè)三維實體對象放置在腳印中，以創建您自 己的組件形狀。


如果您打算定期使用 3D 模式，那么您可能需要檢查 3D 鼠標，例如 3Dconnexion 中的 Space
Navigator，這大大簡化了在 3D 布局模式下移動和旋轉電路板的過程。

三、輸出文檔

主要文章：更多關于產出

現在您已經完成了 PCB 的設計和布局，您已準備好制作需要審核，制造和組裝的電路板輸出文件。

最終目標是制造和組裝電路板。


輸出類型包括 PDF 3D，具有全縮放，平移和旋轉功能，并且可以在 Adobe AcrobatReader®中控制
網絡，組件和絲網的顯示。

可用的輸出類型

由于 PCB 制造中存在多種技術和方法，該軟件可以為不同目的生產多種輸出類型：

裝配輸出

•組裝圖紙 - 組件的位置和方向?yàn)榘宓拿恳幻妗?/div>
•拾取和放置文件 - 由機器人組件放置機器用于將組件放置在電路板上。請注意，Report Output
也可用于生成 Pick and Place 文件，并且具有高度可配置性。

文檔輸出

•PCB 打印 - 配置任何數量或打印輸出（頁面），以及圖元的任何排列和基元顯示，使用它來創建 印刷輸出，如裝配圖。

•PCB 3D 打印 - 從三維視角來看板的視圖。

•PCB 3D 視頻 - 根據 PCB 編輯器的 PCB 3D Movie Editor 面板中定義的一系列 3D 關鍵幀輸出板的 簡單視頻。

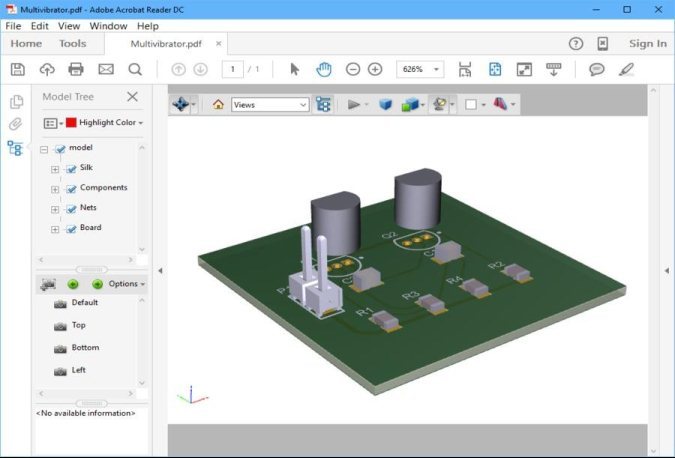

•PDF 3D - 生成電路板的 3D PDF 視圖，完全支持在 AdobeAcrobat®中進行縮放，平移和旋轉。 PDF
包含一個模型樹，控制網絡，組件和絲網的顯示。
•原理圖打印 - 設計中使用的示意圖。

制作輸出

•復合鉆頭圖紙 - 在一張圖紙中鉆孔板的位置和尺寸（使用符號）。
•鉆取圖紙/導軌 - 在單獨的圖紙中鉆取紙板的位置和尺寸（使用符號）。
•最終作品打印 - 將各種制作輸出合并為一個可打印輸出。
•Gerber 文件 - 以 Gerber 格式創建制造信息。
•Gerber X2 文件 - 封裝高級設計信息的新標準，向后兼容原始 Gerber 格式。
•IPC-2581 文件 - 一種將高級設計信息封裝在單個文件中的新標準。
•NC 鉆孔文件 - 創建供數控鉆孔機使用的制造信息。
•ODB ++ - 以 ODB ++數據庫格式創建制造信息。
•Power-Plane 打印 - 創建內部和分割平面圖紙。
•焊接/粘貼蒙版打印 - 創建阻焊層和粘貼蒙版圖紙。
•測試點報告 - 以各種格式為設計創建測試點輸出。

網表輸出

•網表列出了設計中各組件之間的邏輯連接，對于傳輸至其他電子設計應用非常有用。支持各種各 樣的網表格式。


報告輸出

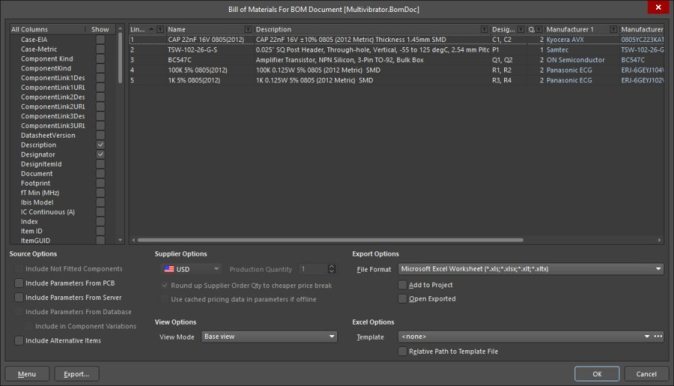

•物料清單 - 創建制造電路板所需的各種格式的零件和數量（BOM）清單。
•組件交叉參考報告 - 根據設計中的示意圖創建組件列表。
•報告項目層次結構 - 創建項目中使用的源文件列表。
•報告單引腳網絡 - 創建一個報告，列出只有一個連接的任何網絡。
•簡單 BOM - 創建 BOM 的文本和 CSV（逗號分隔變量）文件。
•電氣規則檢查 - 格式化運行電氣規則檢查結果報告。

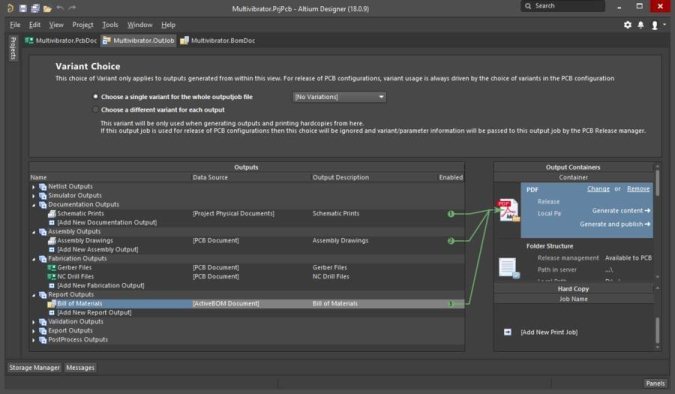

單獨的輸出或輸出作業文件（輸出 Gerber 文件）

主要文章：在 OutputJob 中準備多個輸出

Altium Designer 有兩個獨立的配置和生成輸出的機制：

1.獨立 - 每種輸出類型的設置都存儲在 Project 文件中。您可以根據需要通過 Fabrication Outputs，Assembly Outputs 和 Export 子菜單（可從 File 菜單訪問）和 Reports 菜單中的命令選 擇性地生成該輸出。

2.選擇輸出作業文件 - 每種輸出類型的設置都存儲在輸出作業文件中，該文件是專用的輸出設置 文檔，支持所有可能的輸出類型。這些輸出可以手動生成，或作為托管版本生成。



輸出作業文件允許您配置每種輸出類型，配置輸出命名，格式和輸出位置。輸出作業文件也可以 從一個項目復制到另一個項目。


雖然單個輸出的設置對話框與輸出作業中使用的對話框相同，但這些設置是獨立的，并且如果從一 種方法切換到另一種方法，則必須重新進行設置。


將輸出作業添加到項目

OutputJob 文件或 OutJob 將每個輸出設置（在左側的列表中）映射到輸出容器（在右側的列中）。 輸出設置定義了你想要輸出的內容（雙擊來配置），容器定義了輸出寫入的位置（雙擊圖標或者單 擊更改鏈接）�？梢栽� OutJob 中添加任意數量的輸出，并且可以將輸出映射到單個或共享的輸出 容器。

1.在“項目”面板中，右鍵單擊項目名稱，然后選擇 Add New to Project » Output Job File。 新的 OutJob 將被打開并添加到項目中。



保存 OutJob 并命名為 Multivibrator（多諧振蕩器）。它會自動保存在與項目文件相同的文件夾 中。
3.要添加新的 Gerber 輸出，請單擊 鏈接 OutJob 的 Fabrication Outputs

部分，然后選擇 Gerber»[PCB 文檔]，如下圖所示。如果選擇[PCB 文檔]選項，則自動選擇項目 PCB。 選擇這也意味著 OutJob 可以在項目之間輕松復制，因?yàn)榇嗽O(shè)置不需要更新。如果項目中有多個 PCB， 則需要選擇特定的電路板。

4. Gerber 輸出已添加，您將盡快進行配置。

配置 Gerber 文件 對話頁面：Gerber 設置


•Gerber 仍然是電路板設計和電路板制造之間最常見的數據傳輸形式，ODB ++越來越受歡迎。

•每個 Gerber 文件對應物理板的一層 - 組件疊加層，頂層信號層，底層信號層，頂層阻焊層等。 在 提供制作設計所需的輸出文件之前，建議咨詢您的電路板制造商以確認其要求。

•如果電路板上有任何孔，則還必須使用相同的單位、分辨率和 film(菲林、膠片)設置的位置生成
NC 鉆孔文件。
•在 Gerber 設置對話框中配置 Gerber 文件，通過 PCB 編輯器的文件»Fabrication Outputs»Gerber
文件訪問，或者通過在輸出作業的 Fabrication Outputs 部分添加 Gerber 輸出，然后雙擊它。


在 Gerber 設置對話框中配置 Gerber 輸出。

配置 Gerber 生成

1.在 OutJob 中，雙擊 Gerber Files 輸出，Gerber Setup 對話框?qū)⒋蜷_，如上圖所示。
2.由于電路板在公制中設計，因此將單位設置為毫米。在對話框的常規選項卡中。

3.電路板上使用的最小單元的走線和間隙為 0.25 毫米，但由于大多數元件的參考點位于其幾何中 心（并放置在 1 毫米的網格上），因此其中一些電極板實際上會打開 0.01 格。在常規選項卡上將 格式設置為 4：3，這可以確保輸出數據的分辨率足以覆蓋這些網格位置。注意：NC 鉆取文件必須 始終配置為使用相同的單位和格式。

4.切換到圖層選項卡，然后單擊繪圖層按鈕并選擇使用。請注意，可能會啟用機械層，這些層通常 不是自己編寫的。相反，如果他們持有其他圖層上需要的詳細信息，則通常會包含它們，例如每個 Gerber 文件都需要的對齊位置標記。在這種情況下，對話框右側的“機械層”選項用于在另一層 包含該細節。禁用在對話框的“圖層對圖”部分中啟用的任何機械圖層。

5.點擊對話框的高級選項卡。確認膠片位置選項設置為參照相對原點。注意：必須始終將 NC 鉆孔 文件配置為使用相同的格式：film(膠片)設置上的單位，格式和位置作為 Gerber 文件，否則鉆孔 位置將與焊盤位置不匹配！

6.單擊確定接受其他默認設置并關閉 Gerber 設置對話框。

7.現在 Gerber 設置已配置好，下一步是配置它們的命名和輸出位置。這是通過將它們映射到 OutJob 右側的 Output Container 來完成的。對于具有各自文件格式的離散文件，您使用文件夾結構容器， 在輸出容器列表中選擇文件夾結構，然后單擊輸出的已啟用列中的 Gerber文件單選按鈕，將此輸 出映射到所選容器， 如下所示。




OutJob 配置為將 Gerber，NC Drill 和 Pick and Place 輸出生成為離散文件。


8.最后一步是配置容器，單擊容器中的更改鏈接以打開文件夾結構設置對話框。在頂部是一組控件， 用于配置輸出是“發布管理”還是“手動管理”，并將它們?cè)O(shè)置為“手動管理”。查看其他選項， 對話框的下半部分將顯示名稱和文件夾結構在您選擇不同選項時的變化。

9.單擊文件夾結構設置對話框底部的高級按鈕，并在 CAMtastic 自動加載選項列表中啟用 Gerber
輸出。點擊確定關閉對話框。
10.要生成 Gerber 文件，請單擊 OutJob 的容器區域中的生成內容鏈接。

11.這些文件將在集成的 CAM 編輯器中生成并打開，可用于 CAM 文件的最終檢查，然后再發布到制 造。關閉 CAM 文件而不保存它。





配置物料清單
主要文章：ActiveBOM 的 BOM 管理 最終，設計中使用的每個零件都必須有詳細的供應鏈信息。而不是要求將這些信息添加到每個設計

組件中，或者將其作為 Excel 電子表格中的后處理進行添加，您可以在 ActiveBOM 中的任何時間通 過設計周期添加它。



ActiveBOM 是 Altium Designer 中包含的組件管理編輯器，用于：

•配置組件信息以使其可以準備好 BOM，包括添加其他非 PCB 組件 BOM 項目，例如裸板，膠水，安 裝硬件等。

•添加更多列（如行號列）以適應裝配工廠的要求。
•將每個設計組件映射到真實世界的制造商零件。
•確定每個零件的供應鏈可用性和價格，以確定一定數量的制造單位。
•計算生產單位的定義數量的生產成本。




ActiveBOM 用于將每個設計組件映射到實物元件。


這種將供應鏈詳細信息直接注入物料清單的能力改變了 BOM 文件在 PCB 項目中的作用。ActiveBOM 不再是一個簡單的輸出文件，它提出了組件管理過程，以便與原理圖捕獲和 PCB 設計過程并行， ActiveBOM 的 BomDoc 成為 PCB 項目的所有物料清單數據源，適用于所有BOM 類型的輸出。 對于來 自 Altium Designer 18 的所有版本，ActiveBOM 是推薦的 BOM 管理方法。



ActiveBOM 實時查詢供應鏈，這意味著本教程中使用的零件的可用性將隨時間而改變。 可用供應 商的名單也隨時間而改變。



由于這些原因，您獲得的結果可能與本教程中顯示和描述的結果不同。



配置 BomDoc

在教程中包含一個 BomDoc：
1.從菜單中選擇文件»新建»ActiveBOM 文檔。請注意，PCB 項目只能包含一個 BomDoc。

2.將創建 BomDoc，并將本教程中使用的組件列為 BOM 項目。 BomDoc 在“屬性”面板中進行配置， 其中定義了產品數量和貨幣，供應鏈和可見 BOM 項目參數以及其他設置�；c(diǎn)時間熟悉面板兩個選 項卡中的可用功能。請注意，該面板在頂部包含一個搜索字段，方便快速查找控件或參數。

3.在面板的“列”選項卡中，找到并禁用以下參數的可見性： 制造商生命周期 1，供應商小計 1。



4.組件在 BomDoc 的主要區域進行了詳細說明。默認情況下會有一個標題為 Line＃的列，單擊 Set

Line Numbers 按鈕（）填充此列。

5.因?yàn)榻M件是從 Altium Content Vault 放置的，所以每個部件都包含了供應鏈信息。當您單擊 BOM 物料表格中的零件時，其供應鏈信息顯示在 BomDoc 的較低區域，如上圖所示。在 BomDoc 的這個較 低區域中顯示的每一行被稱為解決方案，其左側顯示制造商零件編號（稱為 MPN），并顯示可用的 供應商+供應商零件編號（稱為 SPN）在右側的每個瓦片中。

6.注意“BOM 物料”網格包括右側的“狀態”列，將鼠標光標懸停在狀態圖標上可獲取有關檢測到 的任何問題的信息。

7.狀態圖標應表明所有項目都包含沒有 MPN 排列的錯誤。這意味著設計師（您）尚未檢查選定的零 件（MPN），并表示他們對每個零件都感到滿意。通過為其分配一個等級來接受 MPN（如上圖所示）。 對于每個項目，除了晶體管以外都要這樣做。

8.在“屬性”面板中，根據 BOM Checks 的當前配置檢查每個項目的狀態。面板中的“BOM 檢查” 列表詳細列出了當前正在違反的所有BOM 檢查。在 Bom Checks 對話框中配置可用的 BOM 檢查及其


當前設置，單擊 BOM 檢查列表下面的圖標打開對話框。

9.在“BOM 檢查”列表的“與設計項目相關的違規”部分中，有一項稱為“組件修訂”的檢查已過 期。要觀察修改 BOM 檢查的影響，將其設置為 No Report，然后單擊 OK 關閉對話框。

10.五個物料清單物料中的四個物料的狀態應變?yōu)榫G色（），表示這些物料已清除（準備訂購）。

11.選擇晶體管項目，它可能會被標記為過時并且沒有 SPN。對于沒有分配 MPN 或 MPN 但沒有供應 商的物料，您可以添加手動解決方案。

12.為此，請單擊添加解決方案按鈕，然后從出現的菜單中選擇添加手動解決方案。

13. Add New Part Choice 對話框?qū)⒋蜷_。此對話框用于查找攜帶合適零件的供應商，并檢查價格 和可用性。請注意，允許的供應商列表在“Preferences（選項）”對話框的“數據管理 - 零件 供應商”頁面中配置。

14.在 Add New Part Choice 對話框中，找到供應商部分 Fairchild Semiconductor BC547CTA。在 包含此部分的供應商列表中，找到包含單價中的條目的 Digi-Key 部分。

15.要在解決方案中使用此部分，單擊位于對話框中間的細長的>>按鈕 - 當您執行組件的詳細信息 時，將填充對話框右側的字段。點擊確定關閉對話框。

飛兆半導體晶體管現在將被列為 BomDoc 中提出的解決方案，如下所示。
17.所有零件現在包含供應鏈詳細信息，保存 BomDoc 和項目。您現在已準備好生成 BOM。



生成 BOM

對話框頁面：報告管理器


生成的實際輸出 BOM 文件通過報表管理器生成。報告管理器是一個高度可配置的報告生成引擎，可 以生成各種格式的輸出，包括：文本，CSV，PDF，HTML 和 Excel。 Excel 格式的 BOM 也可以使用 預先定義的模板之一或您自己的模板應用模板。

•物料清單輸出由“項目物料清單”對話框生成，可通過以下方式訪問：
1.PCB 編輯器的“報告”»物料清單或
2.通過在輸出作業的報告輸出部分中添加物料清單，或
3.通過將 BomDoc 添加到項目中，并運行 BomDoc 的報告»材料清單命令。


•如果項目包含 BomDoc，則默認行為是讓 Report Manager 以與在 BomDoc 中配置相同的方式顯示組 件詳細信息。

•在對話框的左側，列出了設計中所有組件的每個組件屬性。啟用您希望包含在 BOM 中的每個屬性 的復選框，清除您希望刪除的屬性的復選框。

•如果項目不包含 BomDoc，報告管理器將包含一個額外的區域，用于定義如何識別用于群集的組件。 通過將組件屬性添加到對話框的“分組列”區域來實現集群。如果您希望每個組件都位于 BOM 中其 自己的行上，請單擊并將這些屬性拖出分組列，然后將它們放回到“所有列”區域中。

•對話框的主要網格區域是寫入 BOM 中的內容。在這個區域你可以：點擊并拖動重新排列列;點擊列 標題按該列進行排序; ctrl +點擊按該列進行分類排序;使用每個列標題中的小下拉列表為列定義 基于值的過濾器;右鍵單擊以強制列以適合當前對話框?qū)挾取?/p>

•BOM 生成器從原理圖中獲取其信息，啟用“包含來自 PCB 的參數”選項以訪問 PCB 信息，如需要 的話可以訪問 PCB 的位置和側面。


報表管理器，用于包含 BomDoc 的項目。如果項目中沒有包含 BomDoc，則對話框的顯示會發生變化。

將設計數據映射到 BOM 中

主要文章：在 Excel BOM 中包含設計數據

通過在用于創建 BOM 的 Excel 模板中包含特殊語句，可以將設計數據從 Altium Designer 傳遞到
Excel 物料清單。

在 Excel 中創建物料清單模板時，可以使用字段和列的組合來指定所需的布局。 Altium Designer
提供了幾個示例模板，位于安裝用戶文件的\Templates 文件夾中。下面詳細列出了可用字段：

將設計數據映射到 BOM 中

Fields

Fields 提供項目級信息。這些通常不附加到 BOM 中列出的每個項目，但通常用在文檔的標題中。
Fields 的格式如下所示： Field=FieldName
一個例子是 Field = Currency
可用 Fields 包括：

Currency
DataSourceFileName
DataSourceFullPath
GeneratorDescription
GeneratorName
OutputName
OutputType
ProductionQuantity
ProjectFileName
ProjectFullPath
ReportDate
ReportDateTime
ReportTime
TotalQuantity
Title (title of BOM)
VariantName




文檔和項目參數

除上表中列出的默認 Fields 外，原理圖文檔參數（原理圖文檔選項對話框中的默認和用戶自定義） 和項目參數（用于 PCB 項目對話框的選項）也可用作 Fields。


這些被輸入為：
Field=ParameterName

如果同一個參數既作為文檔參數又作為項目參數存在，則項目參數優先。 如果多個文檔中存在相 同的文檔參數，則層次結構中位于上方的文檔參數優先。



以下是默認的文檔參數，也稱為系統參數。

Address1
Address2
Address3
Address4
ApprovedBy
Author
CheckedBy
CompanyName
ConfigurationParameters
CurrentDate
CurrentTime
Date
DocumentFullPathAndName
DocumentName
DocumentNumber
DrawnBy
Engineer
ImagePath
Index
ModifiedDate
Organization
Revision
Rule
SheetNumber
SheetTotal
Time



Columns

Columns 提供以組件為單位提供的信息，并通常顯示在 BOM 中的每一行上。通過輸入列標題來定義 列，格式為：


Column=ColumnName

一個例子是 Column = Description 或 Column = LibRef

Columns 信息可以從多個來源獲取，包括：
•默認組件參數（例如指示符或說明），
•用戶定義的參數添加到組件，
•PCB 數據，

•供應商數據。 這些在下面分別討論。


默認參數

這些 ColumnName 可用于所有組件：

Comment
ComponentKind
Description
Designator
DesignItemId
Footprint
LibRef              LogicalDesignator PartType
PhysicalPath              Quantity              UniqueIdName
UniqueIdPath

PCB 參數

拾取和放置信息也可以包含在 PCB 中。為了使用這些列，必須在“BOM 配置”對話框中勾選“包括
PCB 參數”復選框。
Center-X（Mil）              Center-X（mm）              Center-Y（Mil）

Center-Y（mm）              Layer              Pad-X（Mil） Pad-X（mm）                            Pad-Y（Mil）              Pad-Y（mm） Ref-X（Mil）              Ref-X（mm）              Ref-Y（Mil） Ref-Y（mm）              Rotation


供應商數據

可以從供應商處檢索在線數據，并將其提供到 BOM 中。請注意，這些更新會實時更新，并在生成 BOM 時檢索�？梢詾槊總�(gè)組件設置多個供應商。在下表中，這些被描述為供應商信息 x - 用適當?shù)?數字替換 x。


制造商 x
制造商部件號 x
供應商 x
供應商貨幣 x
供應商訂單數量 x
供應商零件編號 x
供應商庫存 x
供應商小計 x
供應商單價 x

如果您剛剛在原理圖中編輯了參數并希望在 BOM 中看到它們，請保存編輯的文檔并在生成 BOM 之前
重新編譯項目。

查看\ Altium Designer \ Templates 文件夾中的示例 Excel 模板。請注意，F(xiàn)ields 需要定義在 模板的 Column 區域之上或之下。



完整的pdf格式AD18教程51黑下載地址（內含清晰圖片）：
AD18操作方法.pdf (4.6 MB, 下載次數: 3056)


作者: admin    時間: 2018-8-28 20:36
好資料，51黑有你更精彩!!!
作者: 51hei團團    時間: 2018-8-28 20:37
這個真是碉堡了，雖然只看了個開頭，感覺很有用，下載收藏
作者: dfalfja    時間: 2018-9-2 17:45
保存了，謝謝樓主
作者: YumSky    時間: 2018-9-3 08:41
非常感謝
作者: A_rong    時間: 2018-9-3 16:06
剛下的AD18,附加的講解挺詳細的
作者: A_rong    時間: 2018-9-3 16:06
有沒有AD18的庫
作者: Nests    時間: 2018-9-4 17:06
感謝分享！剛剛開始學AD
作者: 七娃    時間: 2018-9-4 18:40
好資料，51黑有你更精彩!!!
作者: 2262744322    時間: 2018-9-5 23:44
ad 18  神奇 的軟件
作者: luoxian2004    時間: 2018-9-10 14:05
非常好的文章，一頂要多多回復，讓更多的人看到
作者: 木偶009    時間: 2018-9-10 16:36
這么好的資料,感謝
作者: switch.123    時間: 2018-9-11 17:30
厲害哦！樓主
作者: qinyuqy520    時間: 2018-9-13 09:39
很厲害
作者: oyh817    時間: 2018-9-17 09:07
很好的資料，51黑有你更精彩
作者: qiusefeng    時間: 2018-9-18 08:55
好資料，果斷收藏，頂起！！
作者: qiusefeng    時間: 2018-9-18 08:59
順便有個問題想咨詢一下，設置PCB規則時，定義了某個網絡與GND的間隙，敷銅后間隙是按規則執行的，但后續某處添加cut region時，原來設置的網絡與GND的間隙規則失效，是什么原因呢？
作者: 252981642    時間: 2018-9-18 17:09
admin 發表于 2018-8-28 20:36
好資料，51黑有你更精彩!!!

贊一個
作者: gtzlz    時間: 2018-9-19 04:31
謝謝,正好在學習此版本AD
作者: hwh132    時間: 2018-9-23 15:43
謝謝分享！
作者: yaozhonlei    時間: 2018-9-24 14:57

好資料，51黑有你更精彩!!!
作者: hjn618    時間: 2018-9-26 20:22
想下載看看 學習一下
作者: Denny5198    時間: 2018-9-27 11:32
很好的資料，51黑有你更精彩
作者: toyou542    時間: 2018-9-28 16:00
厲害，謝謝分享！
作者: AD18    時間: 2018-9-28 20:57
非常詳細，感謝樓主
作者: Mars_    時間: 2018-10-10 17:46
感謝樓主
作者: xiefeifjoo6    時間: 2018-10-15 09:15
新版本就有教程了？好迅速啊！這個版本跟之前的有很大的區別，確實要找些資料來參考下。
作者: 馨雨    時間: 2018-10-17 01:24
好資料，謝謝分享
作者: 煙花綻放    時間: 2018-10-18 17:03
很棒的資料，感謝樓主分享
作者: 馨雨    時間: 2018-10-19 07:27
謝謝分享
作者: hanhaochen    時間: 2018-10-22 14:40
謝謝樓主分享
作者: 一只奔跑的蝸牛    時間: 2018-10-29 17:49
黑幣不夠啊
作者: scmianyangzly    時間: 2018-10-30 13:42
非常感謝~！�。�！
作者: 01110    時間: 2018-10-30 16:06
感謝樓主��！
作者: zlabc123    時間: 2018-10-31 18:30
這資料太好了，剛要學習AD18，第一個找到就這個。給力樓主。
作者: adccadcc    時間: 2018-11-1 09:56

好資料，51黑有你更精彩!!!
作者: smartphone    時間: 2018-11-1 10:04
好資料，51黑有你更精彩!!!
作者: bendan59430    時間: 2018-11-1 15:48
感謝樓主分享
作者: bkl5    時間: 2018-11-3 23:31
非常好的資料
作者: sky888man    時間: 2018-11-7 17:58
很需要。謝謝分享。
作者: lxylike    時間: 2018-11-8 13:41
qiusefeng 發表于 2018-9-18 08:59
順便有個問題想咨詢一下，設置PCB規則時，定義了某個網絡與GND的間隙，敷銅后間隙是按規則執行的，但后續某 ...

不錯的東西
作者: aifeitianai    時間: 2018-11-8 14:18
這個真是碉堡了，雖然只看了個開頭，感覺很有用，下載收藏  樓主666
作者: 小白菜白白    時間: 2018-11-8 15:00

很需要。謝謝分享。
作者: axman001    時間: 2018-11-8 15:04
多謝樓主�。。。�！
作者: lilili111    時間: 2018-11-8 16:58
謝謝樓主
作者: jyw    時間: 2018-11-9 11:39
感謝樓主
作者: 王鵬ww    時間: 2018-11-9 16:04
非常感謝，我一定要下載下來，好好學習的
作者: 離子回旋    時間: 2018-11-14 20:29
謝謝樓主
作者: 一年一歲寒    時間: 2018-11-15 19:53
正缺一套AD18學習教程，感謝感謝
作者: jieliwilliams    時間: 2018-11-16 00:16
非常感謝
作者: cwccna    時間: 2018-11-17 22:07
謝謝分享，，
作者: chm4191    時間: 2018-11-18 15:01
教程寫得很全面，簡單易懂。好資料！�。�
作者: liqingyundmtech    時間: 2018-11-18 22:57
感謝樓主的分享
作者: cb_clark    時間: 2018-11-19 12:16
不錯 不錯
作者: bbww    時間: 2018-11-22 08:44
厲害哦！樓主
作者: 獨流    時間: 2018-11-22 12:42
這個真是碉堡了，雖然只看了個開頭，感覺很有用，下載收藏
作者: 獨流    時間: 2018-11-22 20:39
什么時候能下載啊�。。。。�！讓我下載�。�！喜歡這個教程�。。�
作者: libin1009    時間: 2018-11-23 15:47
總結的很到，學習一下！
作者: dadiao    時間: 2018-11-23 17:55
嚴重支持，正需要這方面的資料啊
作者: roiade    時間: 2018-11-30 11:21
非常不錯的資料，謝謝樓主
作者: wquanfu    時間: 2018-12-1 14:09
這個牛逼了，這么快就出了
作者: 情天注    時間: 2018-12-2 16:59
很好的資料
作者: wquanfu    時間: 2018-12-5 17:54
感謝樓主，太好了
作者: jia1004205944    時間: 2018-12-6 09:47
謝謝分享
作者: 陳曉明    時間: 2018-12-6 17:08
為什么我每次都下載不了這個樓主分享的內容？？有人有這種情況嗎，而且下載會多個CFG文件
作者: zzq730    時間: 2018-12-8 13:18
非常好的帖子。收藏了。謝謝
作者: liqingyundmtech    時間: 2018-12-10 19:09
非常好的資料
作者: 61852686    時間: 2018-12-11 01:51

很需要。謝謝分享。
作者: wg3613    時間: 2018-12-11 11:50

謝謝樓主分享
作者: Jazag    時間: 2018-12-14 14:27
非常好，謝謝分享
作者: sdsun    時間: 2018-12-19 14:41
感謝樓主分享
作者: 海賊缺    時間: 2018-12-20 19:55
謝謝樓主
作者: dfalfja    時間: 2018-12-20 20:10
謝謝樓主的分享
作者: talentzq88    時間: 2018-12-24 13:44
感謝分享,好好好
作者: polebear1223    時間: 2018-12-25 17:47
資料講解的非常詳細，謝謝
作者: FSRE    時間: 2018-12-25 20:09
haoziliao
作者: nibromance    時間: 2018-12-25 22:39
下下來學習
作者: nibromance    時間: 2018-12-25 22:41
好東西，樓主辛苦了
作者: moxiar    時間: 2018-12-28 18:30
謝謝分享
作者: 宏陽    時間: 2019-1-1 11:29
這個不錯。贊一個
作者: oleemo    時間: 2019-1-4 10:19
好資料，51黑有你更精彩!!!
作者: languiwen    時間: 2019-1-5 17:22
下來看看，謝謝樓主
作者: 簡單的就好    時間: 2019-1-6 19:40
正好需要，感謝�。�！
作者: tjycnmb    時間: 2019-1-7 23:06
謝謝，正好需要
作者: 吳凡_梵    時間: 2019-1-9 15:35
謝謝分享
作者: mh0818    時間: 2019-1-11 08:31
非常好的資料，感謝樓主分享。。。
作者: tq1110    時間: 2019-1-11 09:11
好人好人！
作者: tangDK    時間: 2019-1-11 10:17
謝謝樓主
作者: online1    時間: 2019-1-14 21:24
太好了，說的很詳細
作者: 妖魔鬼怪11    時間: 2019-1-16 15:15
怎么下載啊
作者: dyh060026    時間: 2019-1-16 18:07
資料好詳細，謝謝
作者: qian_ni    時間: 2019-1-16 19:24
非常感謝
作者: linuxer    時間: 2019-1-17 00:10

感謝樓主��！
作者: xhaibo    時間: 2019-1-20 23:11
感謝資料分享，樓主辛苦了
作者: xhaibo    時間: 2019-1-20 23:12
感謝樓主分享，AD是神奇的軟件
作者: 妖魔鬼怪11    時間: 2019-1-21 11:26
在哪，沒看到啊
作者: 務真求實    時間: 2019-1-22 08:23
感謝分享，眾人拾才火柴高！
作者: cetcnav    時間: 2019-1-22 17:01
非常好的資料，感謝樓主分享。
作者: whkandwyj    時間: 2019-1-23 14:31
先掙些黑幣才能下載
作者: whkandwyj    時間: 2019-1-23 14:33
很需要  正學習  謝謝



歡迎光臨 (http://www.torrancerestoration.com/bbs/) Powered by Discuz! X3.1
