標題: 微帶線高低阻抗濾波器設計方法



階梯阻抗型濾波器
原理：把電感等效為高阻，把電容等效為低阻
(1)先要確定階數
(2)確定初始拓撲結構和歸一化值，g1,g2,g3,g4..gn
(3)確定微帶線寬度（通過求解微帶線的特征阻抗）；
(4)確定微帶對應的導波波長lambdag
(5)根據導波波長確定各段等效微帶線的長度

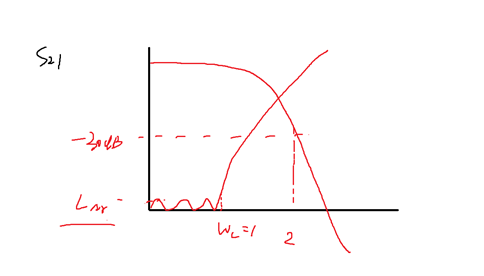

例：設計一個截止頻率為1GHz，在2GHz的衰減為-30dB,通帶內紋波系數為0.1dB，如圖


(1)先要確定階數
方法：根據截止頻率、紋波系數、衰減頻率直接查表獲得
經過查表：階數為5階

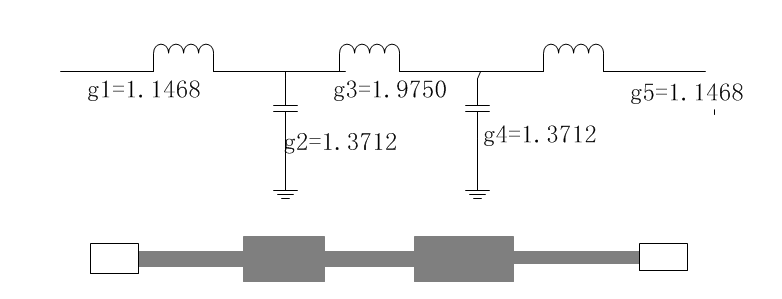

(2)確定拓撲結構

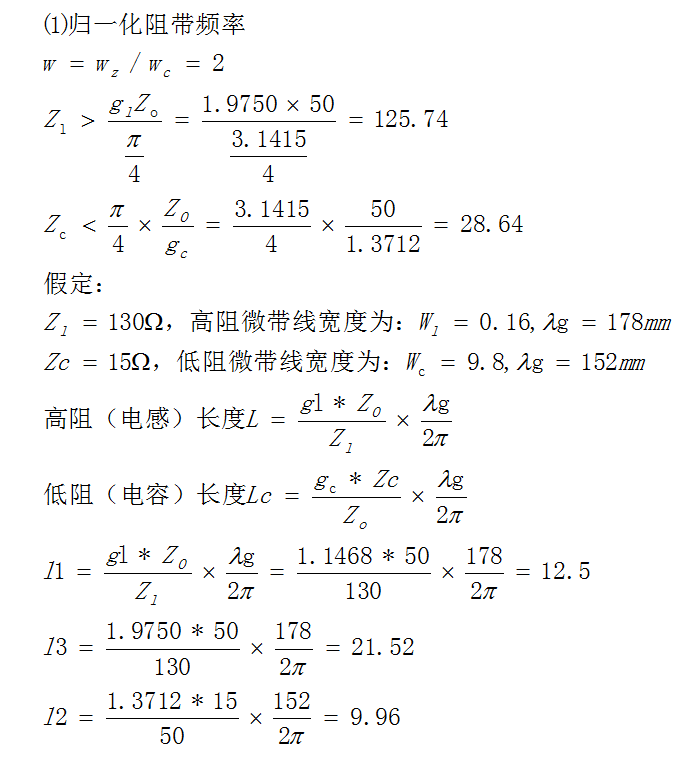

(3) 求解等效電容電感高低阻抗值






作者: 少林足球楓    時間: 2020-9-30 16:53
您好，請問微帶帶通和帶阻濾波器視頻版本的您那還有嗎？麻煩能否發一份給大家
