標題: HT1621B COM口驅動液晶屏波形不正常 [打印本頁]
作者: suzongyao1120    時間: 2018-11-19 16:36
標題: HT1621B COM口驅動液晶屏波形不正常
    使用的是HT1621B芯片驅動液晶屏，程序應該沒問題(不是第一次使用這個驅動芯片了)。1/3 Duty  4個COM模式驅動。剛開始怎么都不能顯示，后來用示波器查看發現4個COM口的波形不正常，懷疑是驅動芯片內部本身的問題。

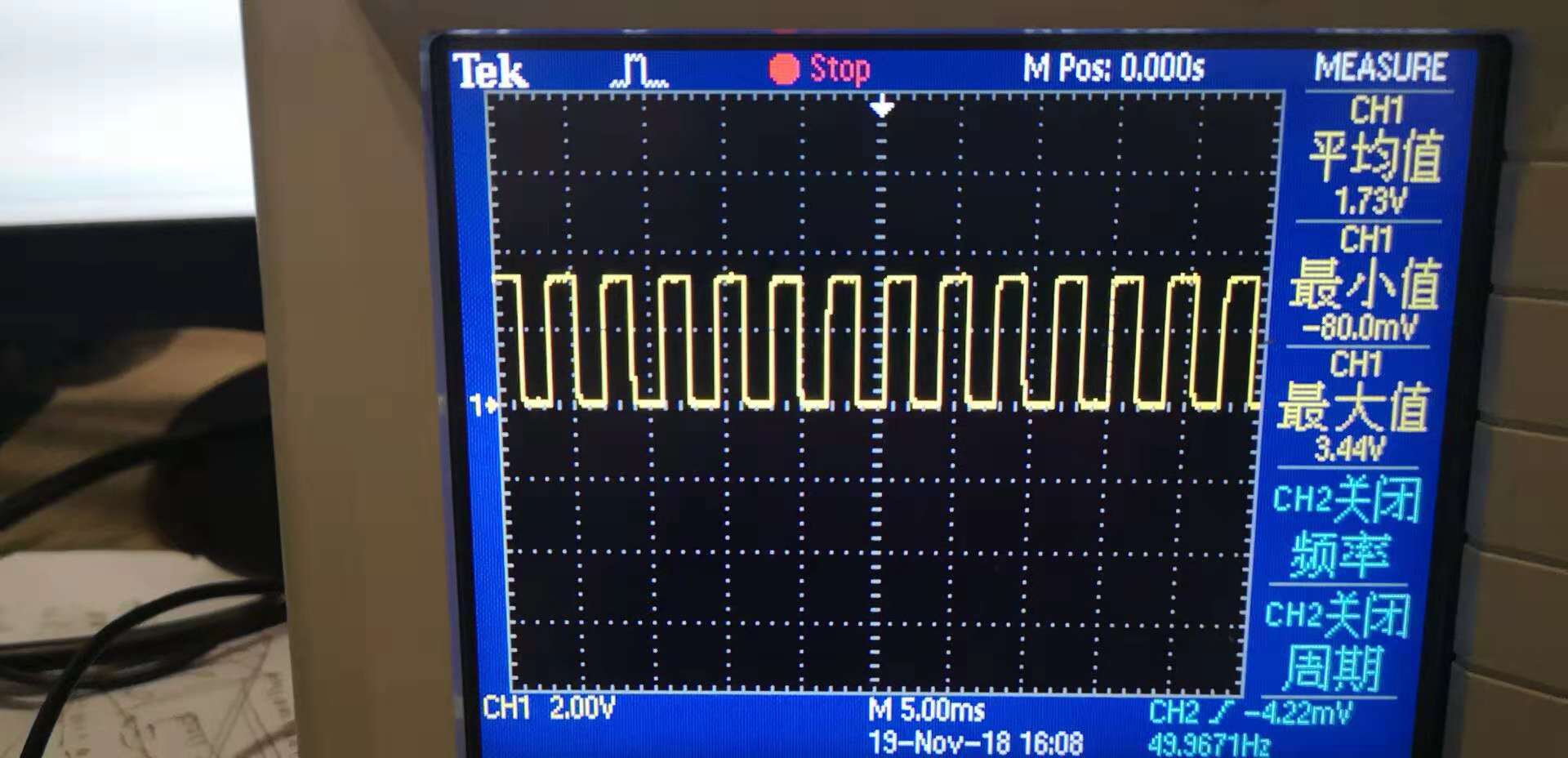

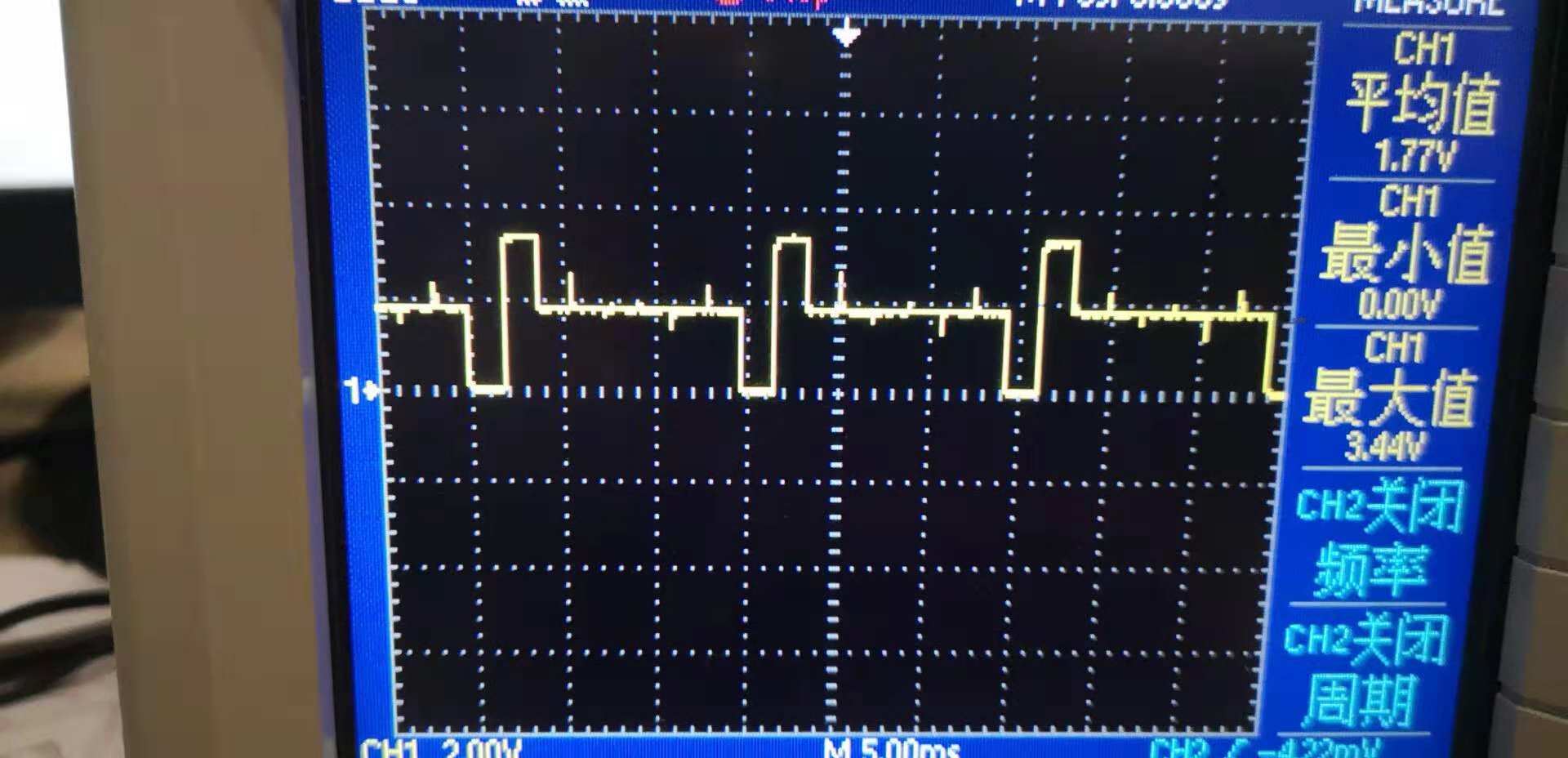

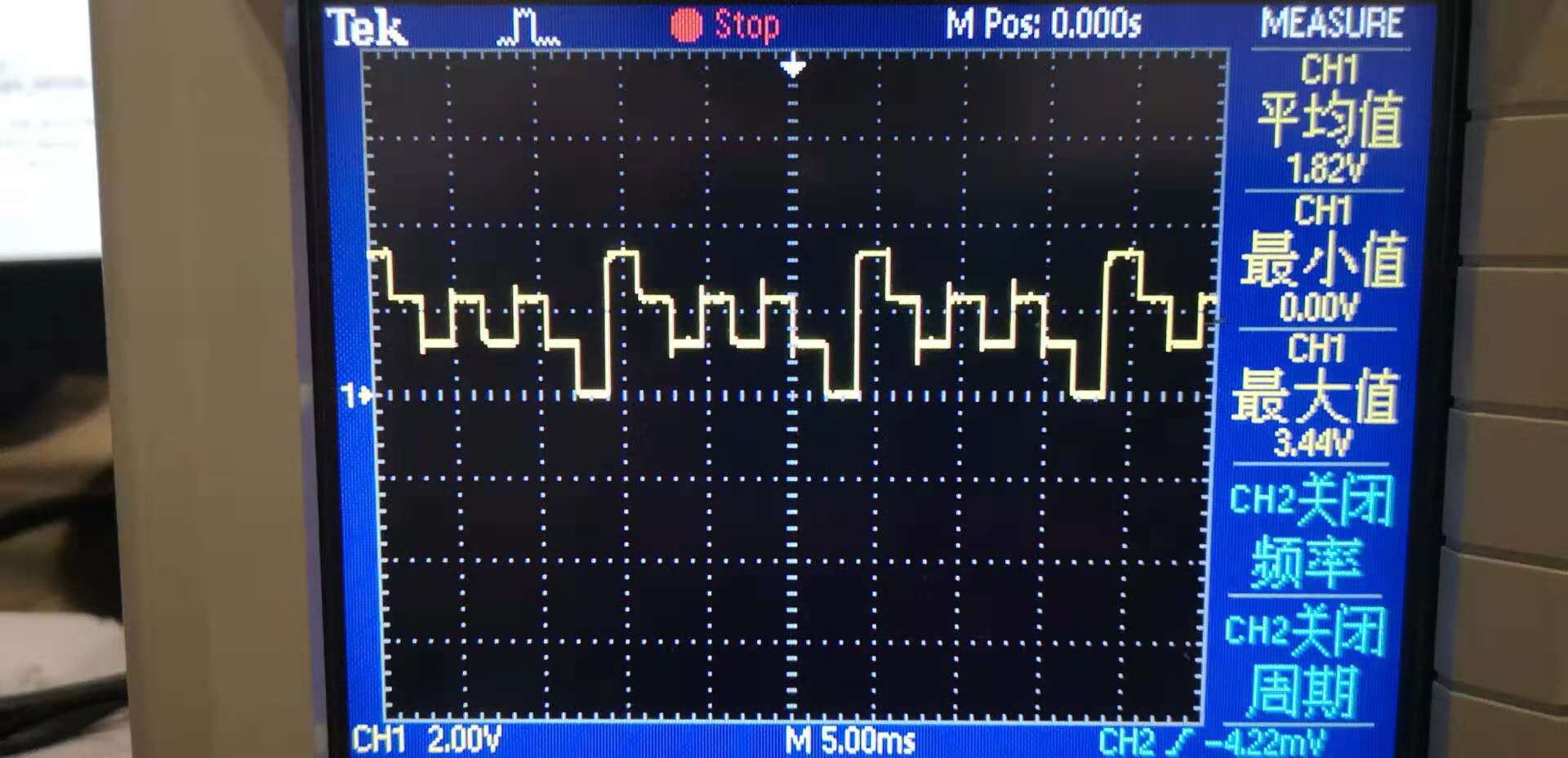

    圖1為4個COM模式下的COM引腳波形(液晶一片黑，毫無顯示)，圖2為將4COM模式改為3COM模式后的COM引腳輸出波形(改為3COM后液晶有顯示但較暗)，圖3為所有SEG腳的波形，均為正常波形(顯示的是全0XFF，即全亮)。

    由于HT1621B的COM腳本就由芯片內部自己提供的波形輸出，故懷疑是買到了假貨~~
    請問有論友遇到過類似的問題么？







作者: wc86110    時間: 2018-11-19 21:27
這種貨色不會是 玩具級的示波器吧
屏幕分辨率不咋滴，至于其他的等開膛破肚才曉得
作者: suzongyao1120    時間: 2018-11-20 10:18
結貼結貼~  是廠家液晶屏發錯了，要求3.3V供電，發的是5V供電的~
