標題: CD4518+CD4511實現10進制計數器電路圖和PCB源文件
本電路采用CD4518芯片，此芯片是二，十進制（8421編碼）同步加計數器，內含兩個單元的加計數器。有了計數編碼輸出之后，我們就要進行編碼了，我們采用CD4511這樣一個譯碼芯片，它是一個七段碼譯碼器，具有BCD轉換，消隱和鎖存控制、七段譯碼及驅動功能的CMOS電路能提供較大的拉電流，可直接驅動共陰LED數碼管。此電路可以通過脈沖信號的輸入，進而進行0到99之間的計數。



                                                                                      4518芯片管腳功能圖

                                                                                       4511芯片
管腳功能圖

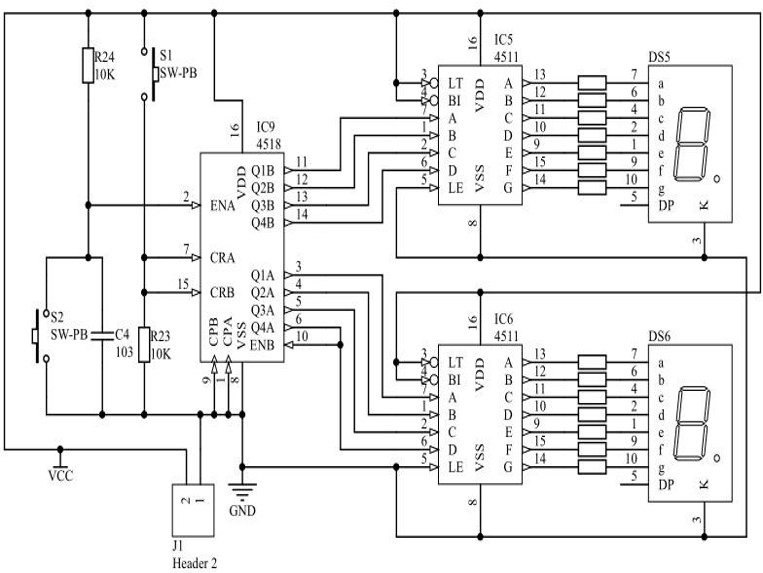

                                                                                      電路原理圖

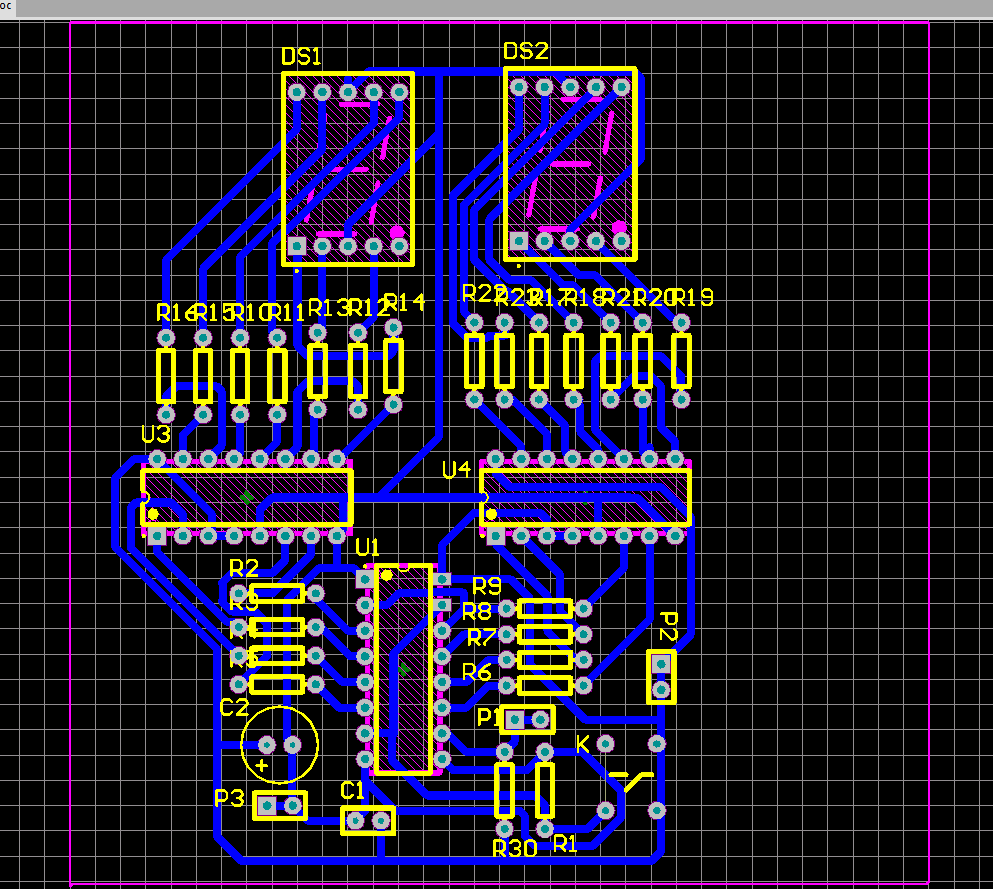

PCB圖
Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
數電 計數器.rar (640.09 KB, 下載次數: 69)


作者: 12498876    時間: 2019-11-25 01:12
這個是不是一樣的啊


作者: sdjnhjy    時間: 2021-10-9 21:54
怎么做成四位計數器
作者: forru    時間: 2023-12-20 21:06
有誰知道這個電路原理圖中，P1,P2,P3代表什么啊
