標題: 如何用單片機點亮一個74HC595控制的二極管 [打印本頁]

作者: 夢起白沙 時間: 2018-12-15 00:01

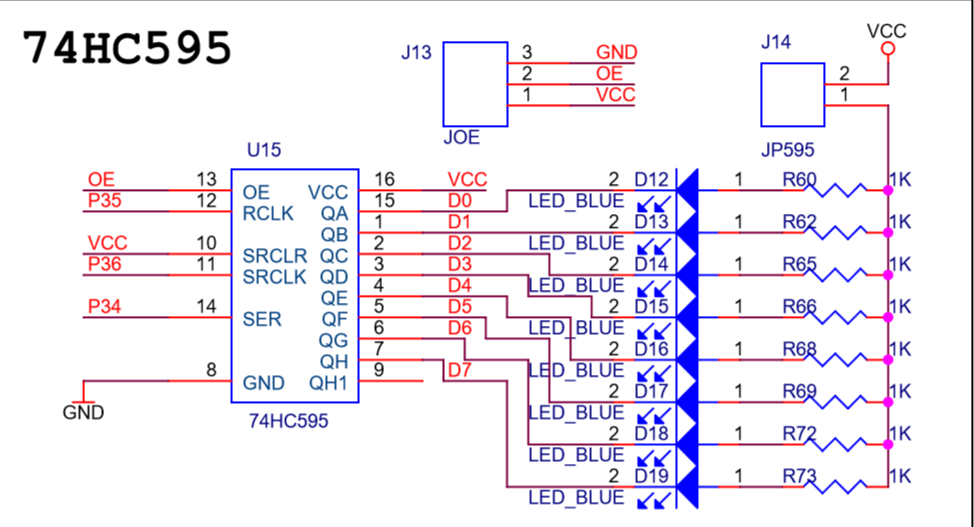

標題: 如何用單片機點亮一個74HC595控制的二極管

誰能告訴我，這個LED如何點亮？
有了74HC595控制我就不會了，麻煩講一下，這個的工作原理。

作者: HC6800-ES-V2.0 時間: 2018-12-15 00:01
哈哈哈，你發的問題，正是我有的板子，程序也有啊。
#include<reg51.h>
#include<intrins.h>

sbit SRCLK=P3^6;
sbit RCLK=P3^5;
sbit SER=P3^4;
void Hc595SendByte(unsigned char dat);
void Delay10ms(unsigned int ) ;
void main()
{
unsigned char ledNum;
ledNum=0xfe;
while(1)
{
Hc595SendByte(ledNum);
ledNum=_cror_(ledNum,1);
Delay10ms(50);
}
}
/*******************************************************************************
* 函數名       : Hc595SendByte(unsigned char dat)
* 函數功能    : 想74H595發送一個字節的數據
* 輸入          : 無
* 輸出             : 無
*******************************************************************************/
void Hc595SendByte(unsigned char dat)
{
unsigned char a;
SRCLK=0;
RCLK=0;
for(a=0;a<8;a++)
{
SER=dat>>7;
dat<<=1;

SRCLK=1;
_nop_();
_nop_();
SRCLK=0;
}

RCLK=1;
_nop_();
_nop_();
RCLK=0;
}
/*******************************************************************************
* 函數名       : Delay10ms
* 函數功能    : 延時函數，延時10ms
* 輸入          : c
* 輸出             : 無
*******************************************************************************/
void Delay10ms(unsigned int c) //誤差 0us
{
unsigned char a,b;
for(;c>0;c--)
      for(b=38;b>0;b--)
         for(a=130;a>0;a--);
}

注意：需要將JOE跳線帽J13接GND,595模塊的JP595跳線帽J14接上，595的LED才會亮！！

作者: jefelee 時間: 2018-12-15 08:22
單片機控制74hc595輸出進而控制發光二極管點亮：74hc595是一個反極性驅動，也就是說如果用的是共陽數碼管，段選端本應低電平點亮，如果在單片機的p口送個高電平，但是經過74hc595后你的高電平就變成低電平了，所以要在單片機那面往595送低電平，共陽相反，然后在將位選選通，如果想固定顯示某個數或者循環顯示某幾個數的話，就直接只一個表這個表就是八字碼，然后通過查表就可以了，如果不是的話就能麻煩點，需要將待顯示的數據轉成十進制然后經過處理后再查表送顯示。

作者: 1xiaosun 時間: 2018-12-15 08:34
1. 打開百度
2. 搜對應的數據手冊
3. 仔細看數據手冊
4. 可以開始畫流程圖了
5. 寫程序
6. 測試

適用所有外圍電路

作者: weiweimao1 時間: 2018-12-15 09:23
看一下這段程序
void led(u16 dat)
{
u8 a;
SRCLK=0;
RCLK=0;
for(a=0;a<8;a++)
{
SER=dat>>7;
dat<<=1;

SRCLK=1;
_nop_();
_nop_();
SRCLK=0;
}
RCLK=1;
_nop_();
_nop_();
RCLK=0;
}

作者: 夢起白沙 時間: 2018-12-15 09:30

jefelee 發表于 2018-12-15 08:22
單片機控制74hc595輸出進而控制發光二極管點亮：74hc595是一個反極性驅動，也就是說如果用的是共陽數碼管， ...

能給我寫段程序看看嗎？就點亮兩個燈就可以

作者: gh001 時間: 2018-12-15 09:44
74hc595是串入并出的芯片，利用51單片機模擬串行接口使用，簡單使用如下

sbit data_595 = P3^4;
sbit clk_595 = P3^6;
sbit LATCH_595 = P3^5;

void wr_bits(uchar num)
{
uchar i;
for(i=0;i<8;i++)
{
if(num&0x80) //′ó¸ßÎ»Ëí
data_595 =1;
else
data_595 =0;
clk_595 =0;
_nop_();
clk_595 =1; //½«êy¾YD′èë595
num<<=1; //Ïò×óòÆ¶ˉò»Î»
}
LATCH_595=0;
_nop_();
LATCH_595=1;//éÏéyÑØËø′æ
}
void main（）
{
while(1)
wr_bits(0xfe);
}

作者: gh001 時間: 2018-12-15 09:57

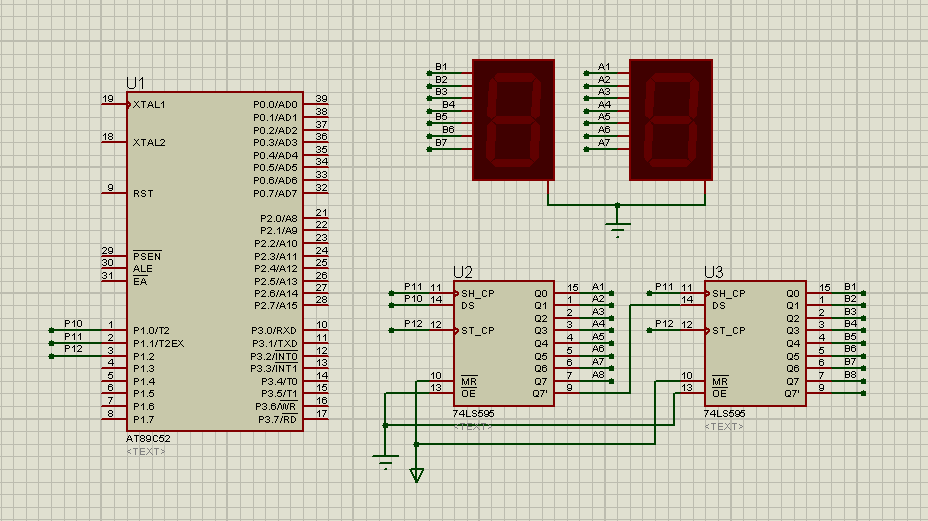

file:///C:/Users/Administrator/Desktop/595-2-seg.gif


4個按鍵功能.rar

48.24 KB, 下載次數: 17

作者: 夢起白沙 時間: 2018-12-24 13:32

HC6800-ES-V2.0 發表于 2018-12-15 00:01
哈哈哈，你發的問題，正是我有的板子，程序也有啊。
#include
#include

你有這個板子的電子鐘（C語言）的程序沒有？只要求能調節時間就可以
