標題: STC8F2K16S2單片機直驅共陰極時鐘數碼管,PCB+源程序設計 [打印本頁]

作者: 天地摩登恒 時間: 2019-1-4 23:29
標題: STC8F2K16S2單片機直驅共陰極時鐘數碼管,PCB+源程序設計
原本只是想做個TM1650驅動4位共陰數碼管的板子，但是想了想，還有足夠空間（主要是窮，打板子貴，而且麻煩，想盡一切辦法在10*10cm中塞入東西），就放了STC8F2K16S2芯片上去，動態掃描，推挽輸出。連限流電阻都省了。

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

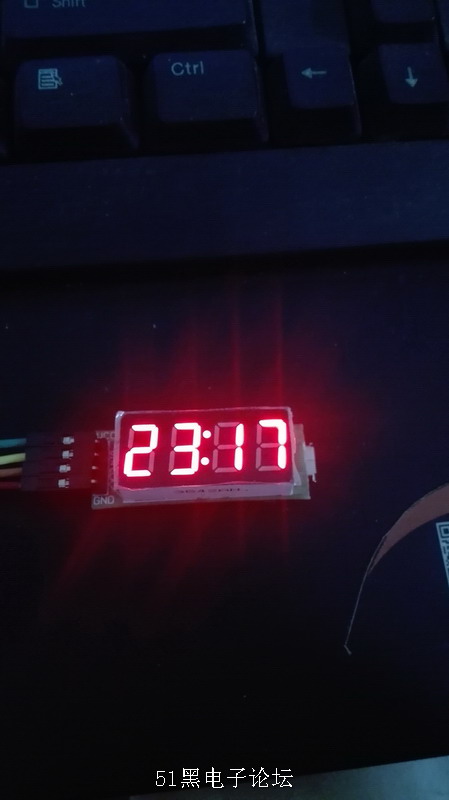

制作出來的實物圖如下：

單片機源碼:

這里只貼出主函數：void main(void)
{
      unsigned int num=0,wei=0;
      unsigned char key=0;
      unsigned char state=STATE_NORMAL;
      init_sysclock();
      delay_1ms(50);
      init_dis_io();
      all_sge_light();
      delay_1ms(500);
      init_time0();
      init_key();

//       control_8888_flick(0x01,1);
      //select_wei(2);
      while(1)
      {
            key=GetKeycode();
            //select_wei(key);

            switch (state)
            {
                     case STATE_NORMAL:
                     if(flig_200ms)
                     {
                              flig_200ms=0;
                              dis_time(time.hour,time.min);
                     }
                     if(key==KEY_SET)
                     {
                              set_time(key);
                              state=STATE_SET_TIME;
                     }

                     break;

                     case STATE_SET_TIME:

                              if(set_time(key)==1)
                              state=STATE_NORMAL;

                     break;

                     default:
                     break;
            }


            if(flig_1s)
            {
                     flig_1s=0;
                     going_time();

            }
            if(flig_05s)
            {
                     flig_05s=0;
                     dis_colon_flick();//unit=500ms Ã°oÅéáË¸
                     dis_8888_flick();//unit=500ms
            }


            if(flig_50ms)
            {

            }

            if(flig_20ms)
            {
                     flig_20ms=0;
                     scan_key();//unit=20ms
            }

            if(flig_5ms)
            {
                     flig_5ms=0;
                     dis_4X8();//unit=5ms
            }
      }

}

詳細代碼見附件

TM1650驅動4位共陰數碼管 STC8F2K16S2直驅.rar (479.72 KB, 下載次數: 154)

TIME.rar (85.26 KB, 下載次數: 108)

作者: laoguang 時間: 2019-1-5 02:12
非常感謝分享我下載了

作者: 海嵌 時間: 2019-3-10 00:25
學習了

作者: 一時 時間: 2019-8-11 20:56
如果用灌電流方式的話是不是可以用單片機的IO直接接數碼管段位，用共陽數碼管

作者: I'mmmmm 時間: 2019-10-10 15:06
非常感謝，學習了！�。�！

作者: gmail2009@qq.co 時間: 2020-1-3 19:29
下載學習一下，謝謝分享！

作者: tianhehui 時間: 2020-5-16 20:24
非常感謝樓主您的分享！

作者: 心羽家電 時間: 2020-5-17 09:10
感謝樓主的分享下載學習啦

作者: zyfzxy 時間: 2020-7-16 10:06
我都下了一個就是看不到原理圖

作者: 天地摩登恒 時間: 2021-3-24 09:31

一時 發表于 2019-8-11 20:56
如果用灌電流方式的話是不是可以用單片機的IO直接接數碼管段位，用共陽數碼管

可以，不過要注意總的電流不要超過MCU所能承受的最大值。
