標題: STC8系列單片機官網PWM程序?yàn)楹螠y出的轉換電壓 不對啊 [打印本頁]
作者: FJ2018    時間: 2019-4-22 18:57
標題: STC8系列單片機官網PWM程序?yàn)楹螠y出的轉換電壓 不對啊
官網的這個程序是PWM輸出DAC電壓的么？我直接下載來測試怎么電壓不對的，外部電路我用了2級RC電路（按以前stc官網給的參考電路）。以下就是官網的程序，求個幫忙，謝謝
#include "reg51.h"
#include "intrins.h"

//測試工作頻率為11.0592MHz

sfr     CCON        =   0xd8;
sbit    CF          =   CCON^7;
sbit    CR          =   CCON^6;
sbit    CCF3        =   CCON^3;
sbit    CCF2        =   CCON^2;
sbit    CCF1        =   CCON^1;
sbit    CCF0        =   CCON^0;
sfr     CMOD        =   0xd9;
sfr     CL          =   0xe9;
sfr     CH          =   0xf9;
sfr     CCAPM0      =   0xda;
sfr     CCAP0L      =   0xea;
sfr     CCAP0H      =   0xfa;
sfr     PCA_PWM0    =   0xf2;
sfr     CCAPM1      =   0xdb;
sfr     CCAP1L      =   0xeb;
sfr     CCAP1H      =   0xfb;
sfr     PCA_PWM1    =   0xf3;
sfr     CCAPM2      =   0xdc;
sfr     CCAP2L      =   0xec;
sfr     CCAP2H      =   0xfc;
sfr     PCA_PWM2    =   0xf4;
sfr     CCAPM3      =   0xdd;
sfr     CCAP3L      =   0xed;
sfr     CCAP3H      =   0xfd;
sfr     PCA_PWM3    =   0xf5;

void main()
{
    CCON = 0x00;
    CMOD = 0x08;                                //PCA時鐘為系統時鐘
    CL = 0x00;
    CH = 0x00;
    CCAPM0 = 0x42;                              //PCA模塊0為PWM工作模式
    PCA_PWM0 = 0x80;                            //PCA模塊0輸出6位PWM
    CCAP0L = 0x20;                              //PWM占空比為50%[(40H-20H)/40H]
    CCAP0H = 0x20;
    CCAPM1 = 0x42;                              //PCA模塊1為PWM工作模式
    PCA_PWM1 = 0x40;                            //PCA模塊1輸出7位PWM
    CCAP1L = 0x20;                              //PWM占空比為75%[(80H-20H)/80H]
    CCAP1H = 0x20;
    CCAPM2 = 0x42;                              //PCA模塊2為PWM工作模式
    PCA_PWM2 = 0x00;                            //PCA模塊2輸出8位PWM
    CCAP2L = 0x20;                              //PWM占空比為87.5%[(100H-20H)/100H]
    CCAP2H = 0x20;
    CCAPM3 = 0x42;                              //PCA模塊3為PWM工作模式
    PCA_PWM3 = 0xc0;                            //PCA模塊3輸出10位PWM
    CCAP3L = 0x20;                              //PWM占空比為96.875%[(400H-20H)/400H]
    CCAP3H = 0x20;
    CR = 1;                                     //啟動PCA計時器

    while (1);
}


作者: wulin    時間: 2019-4-22 21:47
DAC的負載電阻值要大些，DAC只能輸出電壓，輸出電流非常小，否則輸出電壓會下降。需要大電流需加功率放大器。
作者: yzwzfyz    時間: 2019-4-22 22:22
與硬件的濾波方式相關，上圖。
作者: FJ2018    時間: 2019-4-23 08:21
yzwzfyz 發表于 2019-4-22 22:22
與硬件的濾波方式相關，上圖。

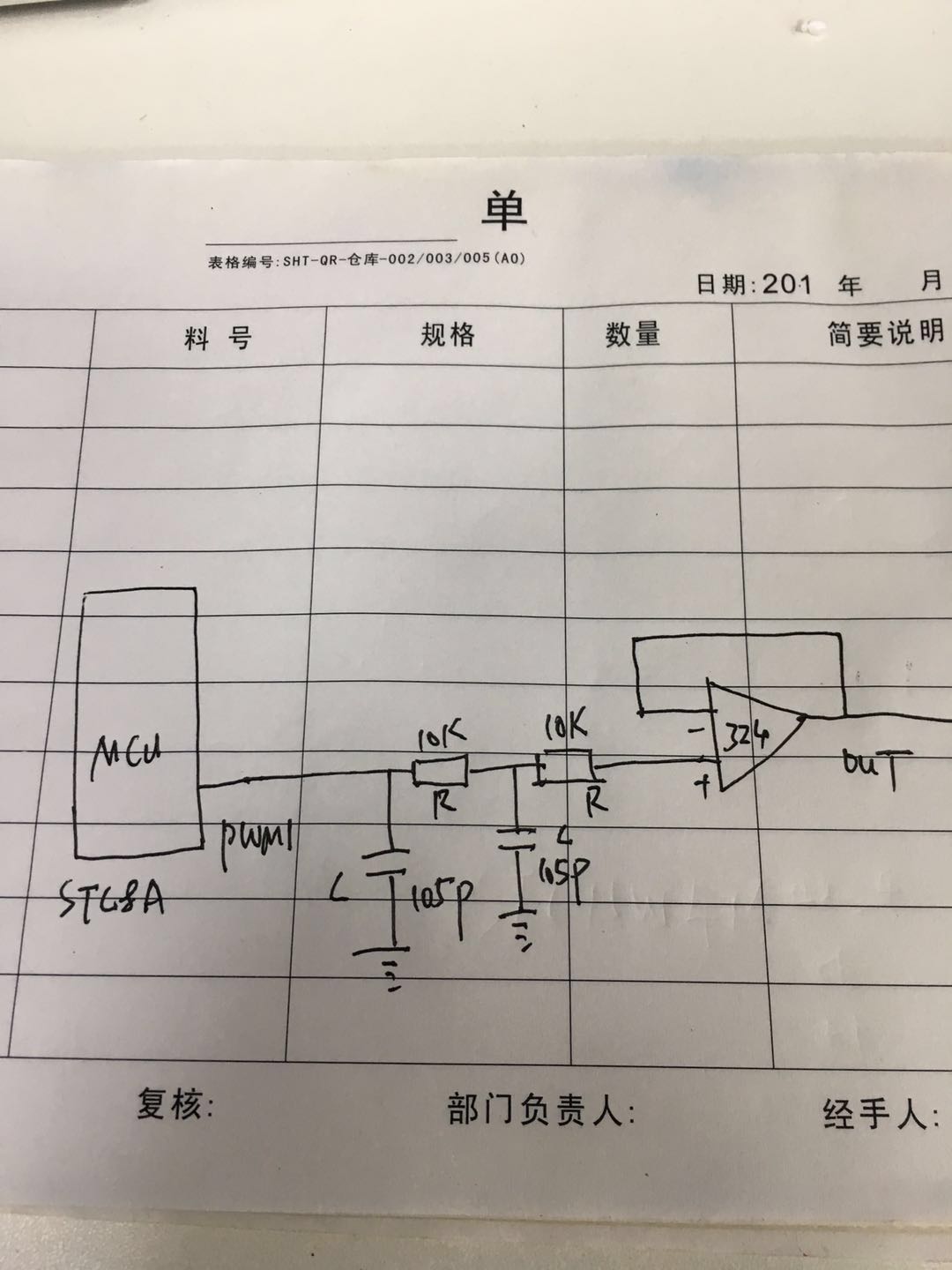

就是下面這個PWM外接電路，按我發出的程序，測出的電壓都是5V左右。官網的程序沒問題啊，是不是外接電路呢


作者: FJ2018    時間: 2019-4-23 08:23
wulin 發表于 2019-4-22 21:47
DAC的負載電阻值要大些，DAC只能輸出電壓，輸出電流非常小，否則輸出電壓會下降。需要大電流需加功率放大器 ...

測出的電壓都是5V，RC電路是105P和10K電阻，PWM程序不起作用
