標題: 555聲光報警電路 [打印本頁]
作者: deer1982    時間: 2019-6-12 09:46
標題: 555聲光報警電路
本帖最后由 deer1982 于 2019-6-13 09:00 編輯

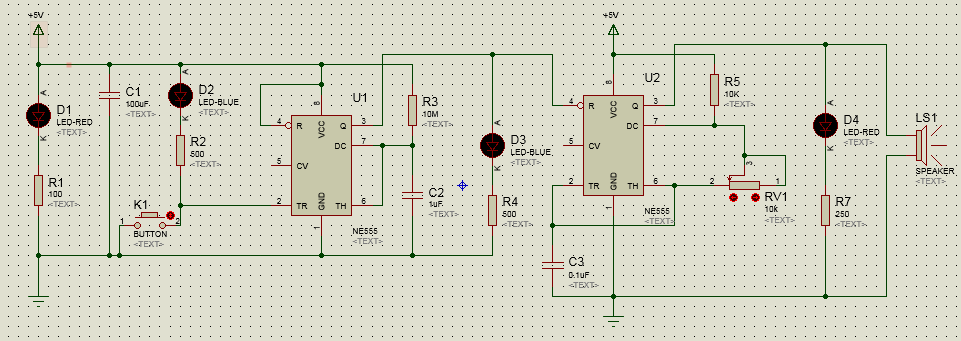

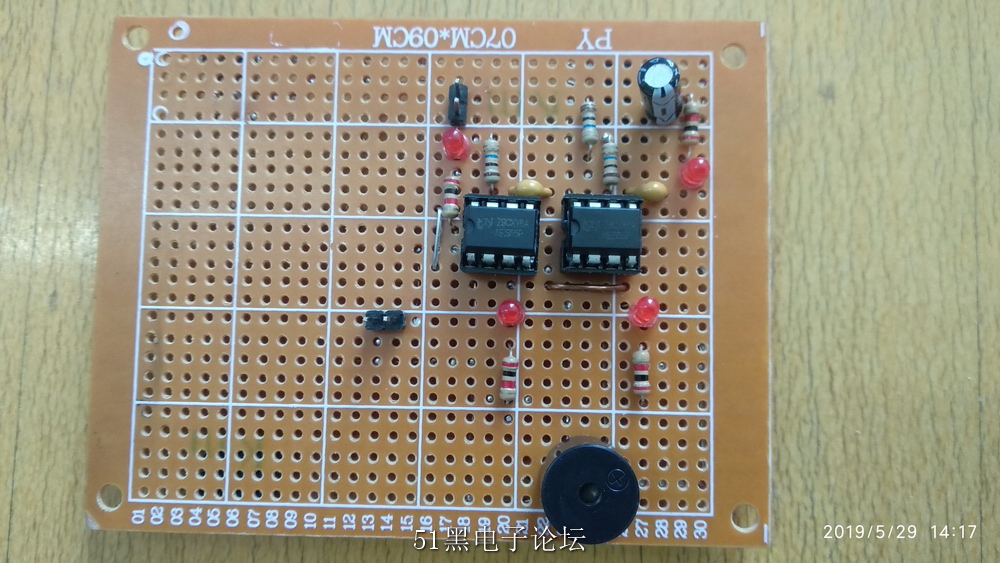

利用555做的聲光報警電路

單穩態電路產生一個持續11秒的高電平
多諧振蕩器產生高低電平交替的波形，使喇叭發出滴滴滴的聲音，報警燈閃爍。




作者: admin    時間: 2019-6-12 17:56
本帖需要重新編輯補全電路原理圖,源碼,詳細說明與圖片即可獲得100+黑幣(帖子下方有編輯按鈕)
作者: AE2    時間: 2019-7-24 09:51
補充下說明�。�
作者: qqo    時間: 2019-8-4 20:18
作者: qqo    時間: 2019-8-4 20:35

經過修改后的電路
作者: qqo    時間: 2019-8-4 20:49
最高峰值：2.22V
頻率：480~1400Hz之間
低電平持續時間：0.000002s~0.00069s
高電平持續時間：0.00072s~0.00139s
