標題: 單片機+ACS712實現數字電流表的程序+電路圖
ACS712直流/交流電流測量傳感器具有量程大、簡單易用等特點，可用于直流電流和交流電流的測量。ACS712是帶 2.1 kVRMS 電壓絕緣及低電阻電流導體的全集成、基于霍爾效應的線性電流傳感器 IC

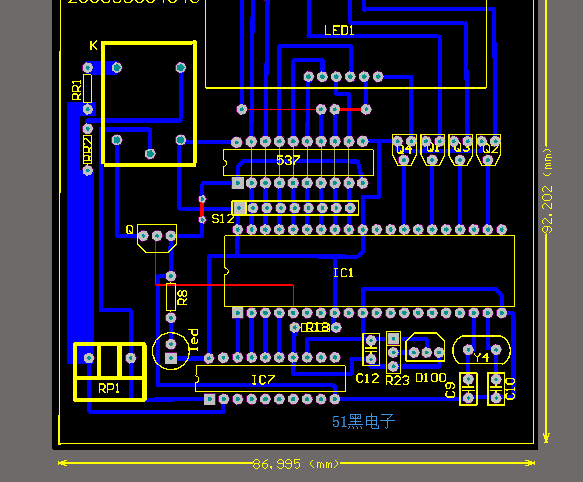

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)


單片機源程序如下:
  1. #include<at89x52.h>
  2. #include<INTRINS.h>
  3. #define uint unsigned int
  4. #define uchar unsigned char
  5. #define ulong unsigned long
  6. #define CLOCK P1_0
  7. #define D_IN  P1_1
  8. #define D_OUT P1_2
  9. #define _CS   P1_3
  10. sbit g1=P2^7;
  11. sbit g2=P2^1;
  12. sbit g3=P2^3;
  13. sbit g4=P2^5;
  14. ulong AD_ad1,AD_ad2;
  15. float JiZhun_AD=2.5;
  16. float AD_Data=0.0;
  17. ulong AD_ad=0;
  18. char chi;
  19. unsigned char code table[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
  20.         void delay02s(void)
  21.         {
  22.         unsigned char i,j,k;
  23.         for(i=1;i>0;i--)
  24.         for(j=10;j>0;j--)
  25.         for(k=200;k>0;k--);
  26.         }
  27. uint read1543(uchar port)
  28.         {
  29.         uint ad;
  30.         uint i;
  31.         uchar al=0,ah=0;
  32.         CLOCK=0;
  33.         _CS=0;
  34.         port<<=4;
  35.         for (i=0;i<4;i++) //將四位通道地址送1543
  36.                 {
  37.                 D_IN=(bit)(port&0x80);CLOCK=1;CLOCK=0;
  38.                 port<<=1;
  39.                 }
  40.         for (i=0;i<6;i++) //填6個CLOCK信號
  41.                 {
  42.                 CLOCK=1;CLOCK=0;
  43.                 }
  44.         _CS=1;
  45.         _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
  46.         _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
  47.         _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
  48.         _nop_();_nop_();_nop_();
  49.         _CS=0; //等待AD轉換結束
  50.         _nop_();_nop_();_nop_();
  51. for (i=0;i<2;i++) //D9,D8
  52.                 {
  53.                 D_OUT=1;CLOCK=1;ah<<=1;
  54.                 if (D_OUT) ah +=0x01;
  55.                 CLOCK=0;
  56.                 }
  57.         for (i=0;i<8;i++) //取出D7--D0
  58.                 {
  59.                 D_OUT=1;CLOCK=1;al <<= 1;
  60.                 if (D_OUT)
  61.                 al +=0x01;
  62.                 CLOCK=0;
  63.                 }
  64. _CS=1;
  65. ad = (uint)ah;
  66. ad <<= 8;
  67. ad +=(uint)al; //
  68. return(ad);
  69. }
  70. void main()
  71. {
  72. TMOD=0x01;
  73. TH0=(65535-20000)/255;
  74. TL0=(65535-20000)%255;
  75. EA=1;ET0=1;TR0=1;
  76. while(1)
  77.         {
  78.         P0=table[(AD_ad%10)];
  79.         g1=1;
  80.     delay02s();
  81.     g1=0;
  82.         P0=table[(AD_ad/10)%10];
  83.         g2=1;
  84.     delay02s();
  85.     g2=0;
  86.     P0=table[(AD_ad/100)%10];
  87.         g3=1;
  88.     delay02s();
  89.     g3=0;
  90.         P0=table[(AD_ad/1000)]|0X80;
  91.         g4=1;
  92.     delay02s();
  93.         g4=0;
  94.         }
  95. }
  96. zhongduan()interrupt 1
  97. {
  98.         TH0=(65535-20000)/255;
  99.         TL0=(65535-20000)%255;
  100.         chi++;
  101.         if(chi==50)
  102.         {
  103.         chi=0;
  104.         AD_ad1 = read1543(0);   //          (通道0電壓正端)
  105.         AD_Data = ((float)AD_ad1)*JiZhun_AD*2/1024+0.15005;//0.15經過實測需要加0.15減少誤差
  106.         AD_ad =((AD_Data-2.68)/0.185)*1000;
  107.         }
  108.
  109. }
復制代碼

所有資料51hei提供下載:
ACS712數字電流表.rar (2.86 MB, 下載次數: 179)

作者: 十三姨    時間: 2021-3-10 08:34
多大量程
作者: 清風慕雨    時間: 2021-10-19 21:41
大家別參考  這圖引腳號都標錯了
作者: qfg138    時間: 2021-12-25 12:55
可以用6902代替
