標題: 單片機7人多數表決器設計
這個表決器是基于STC89C51的7人多數表決器，該設計具備十秒表決倒計時功能、表決開始域結束的提示功能、票數統計功能以及通過與否情況顯示功能。

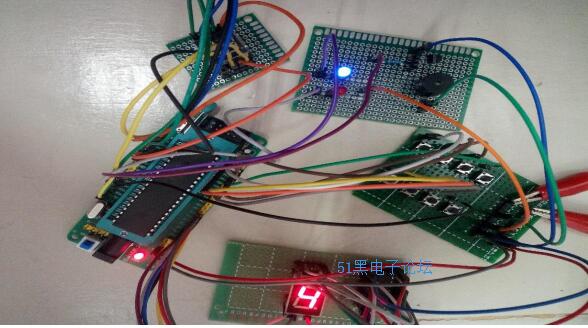

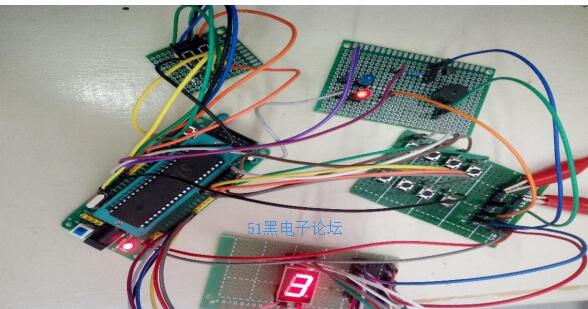

制作出來的實物圖如下：


程序的編寫過程：

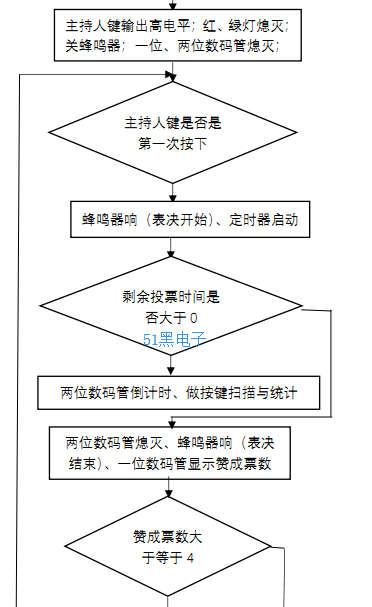

1. 根據軟件的流程圖中的各個模塊的基本要求，先編寫出模塊程序，  使其實現模塊功能；然后根據流程圖中各個模塊的關系使模塊之間聯系在一起，最后對對整體程序進行調節，直至調試運行后沒有邏輯錯誤與警告；
2. 將運行沒有錯誤的程序?qū)肽M軟件 Proteus 中進行仿真調試， 首先發現不能實現預期的功能，于是對程序進行修改，直至調試成功，通過仿真能夠?qū)崿F(xiàn)預期的功能，則程序編寫成功，可進行硬件電路的調試。
硬件調試過程中出現的問題：
1、 將所編程的的程序燒寫在單片機 8051 芯片中，然后將其加入硬件電路中，然后進行調試，發現不能實現其功能。
2、 調整后繼續進行調試，結果還是不能實現預期的功能，當按下按下主持人鍵之后發現兩位數碼管能倒計時顯示，但十秒過后，一位數碼管偶爾能發出一絲光亮，有些時候干脆就完全不亮。原本數碼管是接在P0 口，按鍵是接在 P2 口，后來把兩個模塊換了位置，一位數碼管依舊不亮。最后想到了 74LS373鎖存器，于是補買了鎖存器且把它接入電路驅動一位數碼管，發現數碼管能正常顯示。
3、最后測試的時候發現兩位數碼管倒計時顯示不正常，在排出軟件問題后，對兩位數碼管的各個管腳進行單獨測試，發現正常；接著對有電器連接關系的節點進行短接測試，在測試過程中發現有兩根杜邦
線存在斷路故障，后來換了兩根經過測試成功的杜邦線，最終對硬件電路進行了不同情況下的測試，發現整個系統工作良好。


完整的pdf格式文檔51黑下載地址：
7人多數表決器.pdf (1019.96 KB, 下載次數: 60)
