標題: 單片機數字表頭故障
本帖最后由 普通教員 于 2020-1-9 21:04 編輯

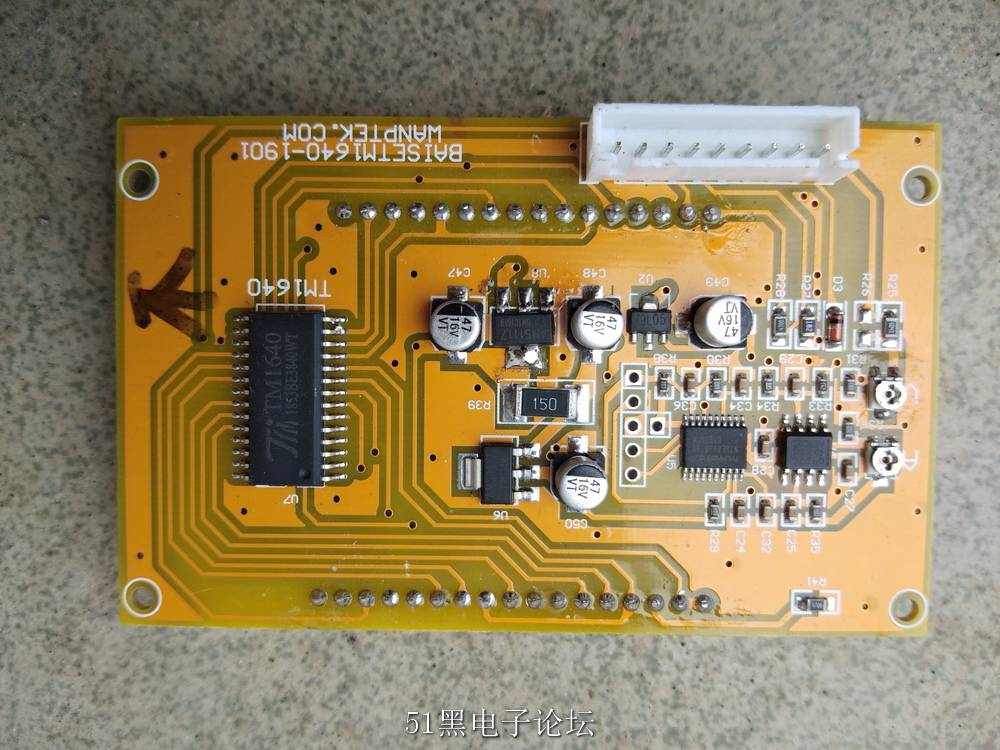

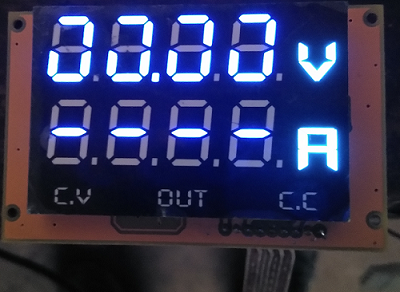

在網上上買了7個數字表頭，只有兩個是完好的，其余不同程度有故障，請懂單片機的高手參謀一下是哪里的問題。檢查電路都沒問題。本人對單片機不會，無從修了。單片機是N76E003A120,運放是OP7C,數字顯示是TM1640.換了顯示集成塊還是不正常。

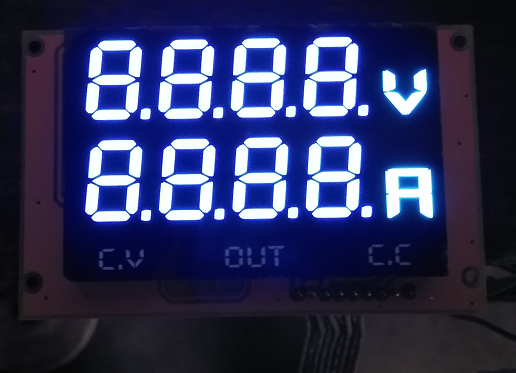

今天我通過對換數顯塊子，兩個不顯示的板子修好了，現在只有缺字段的和全顯示8的兩個板子換了數顯塊子還依舊。說明是板子上的問題。










作者: man1234567    時間: 2020-1-9 16:34
全部標記，全部拆開，然后交叉拼接。
就是將那個能用的，用別的不能用的板上拆的零件一個個地替換，換上去不能用的件就是壞的。
當然，單片機如果換上不能用還可能是程序問題，自己編程試著解決就好。
作者: xuyaqi    時間: 2020-1-9 17:19
一般都是虛焊造成的，拿放大鏡查一下，然后補焊。
作者: 普通教員    時間: 2020-1-11 17:42
xuyaqi 發表于 2020-1-9 17:19
一般都是虛焊造成的，拿放大鏡查一下，然后補焊。

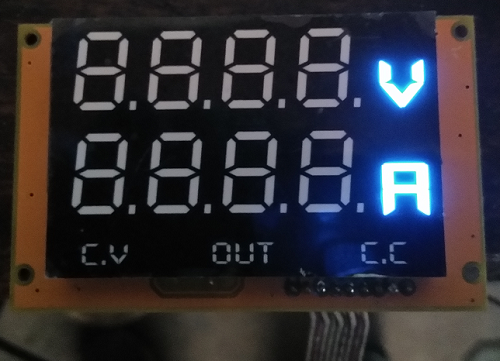

我對換顯示塊子修好了兩個全不顯示的.還有一個全顯示8的和一個缺字段(每一個8的相同字段不顯示)的換了顯示塊子還是依舊.
作者: 普通教員    時間: 2020-1-14 17:10
這個論壇咋這么冷清，每個帖子都跟帖的人很少。
