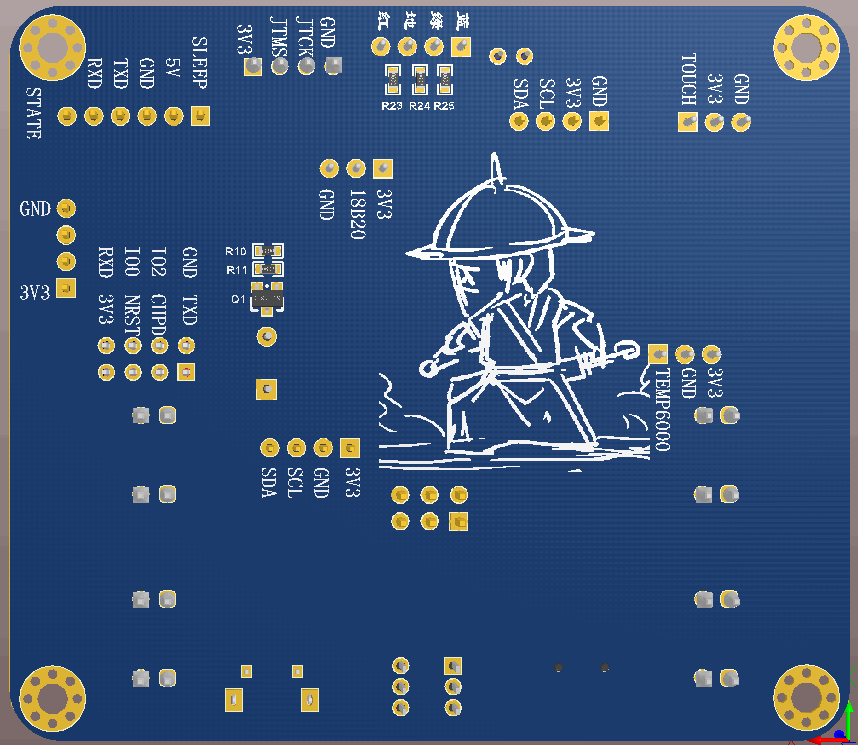

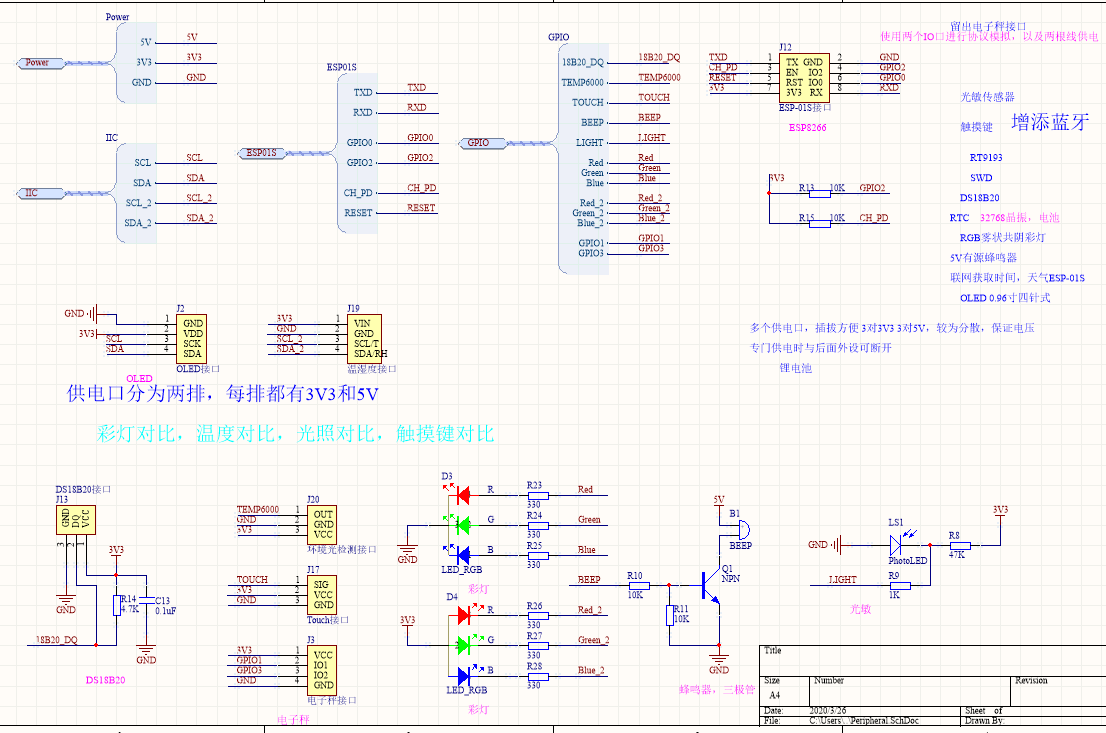

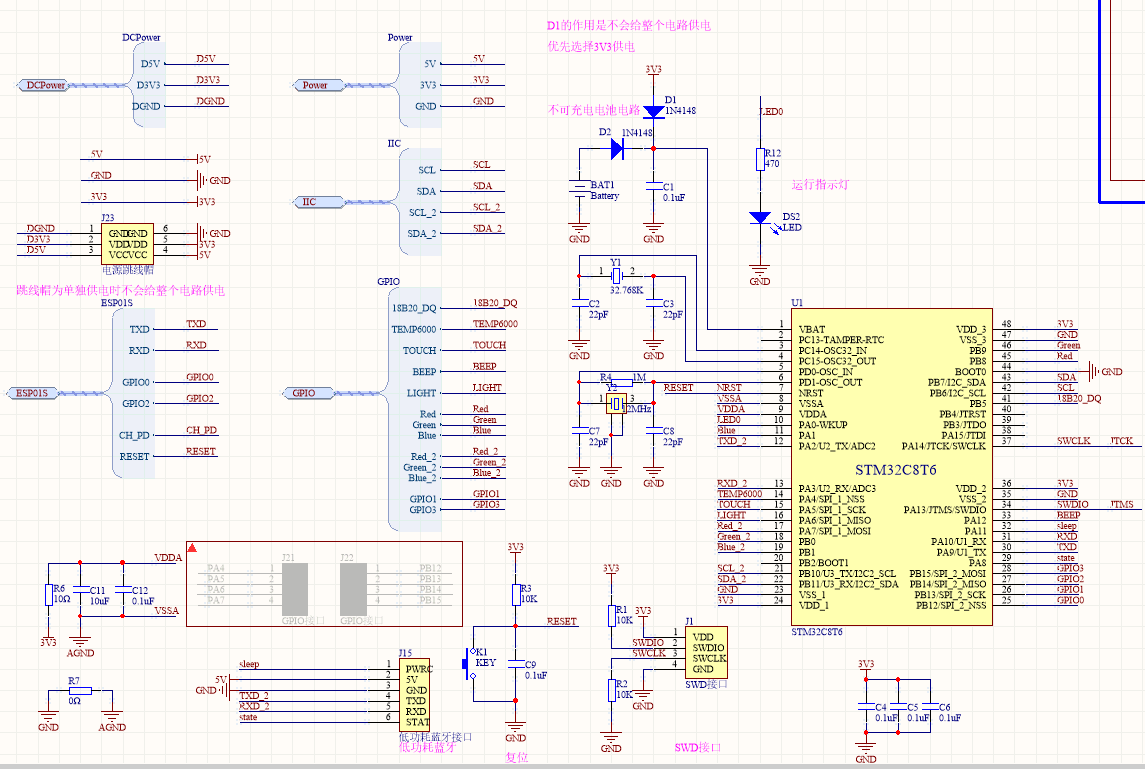

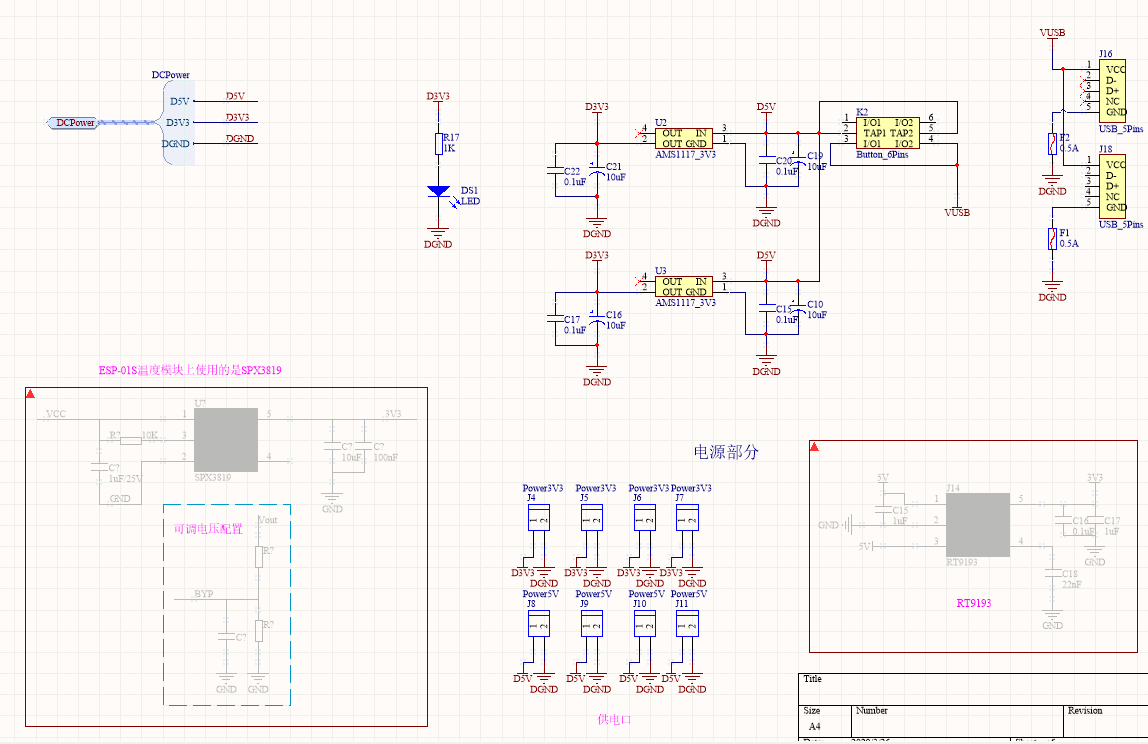

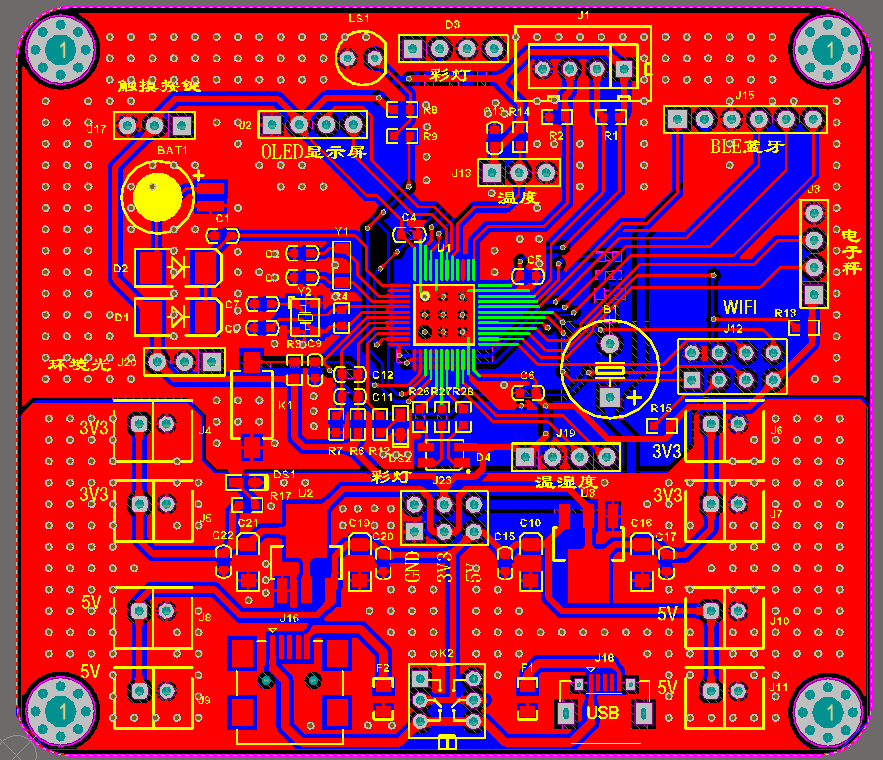

在前幾個月，自己因?yàn)榇蛩愫罄m(xù)接觸些物聯網的東西，弄了幾個常見的傳感器，一個低功耗藍牙，一個ESP-01S，就準備畫塊板子，后來又有些其它考慮吧，比如為了自己之后找個供電板方便，找個JLINK20線轉SWD方便，屋里弄幾個小彩燈裝飾，能看室內溫濕度，能-量一下較輕的東西，留出幾個功能引腳，如串口，IIC,SPI,最后落實到實際考慮時，有些不得已去掉了，如JLink的SWD燒錄接口，留出功能引腳。覺得電路板設計本身沒啥參考價值，要是想找?guī)讉€(gè)3D封裝,還是有點兒用途的，或者有和我有類似想法的，可以試試，不過雖然我感覺自己在具體設計時考慮夠多了，但不排除有潛在問題的可能。
因?yàn)?D封裝庫有10M,壓縮后超過20M了，上傳不了，就分成了兩個附件















DesignDemo_Lib.rar

9.79 MB, 下載次數: 10, 下載積分: 黑幣 -5

3D封裝庫

DesignDemo_Pro.rar

10.71 MB, 下載次數: 8, 下載積分: 黑幣 -5

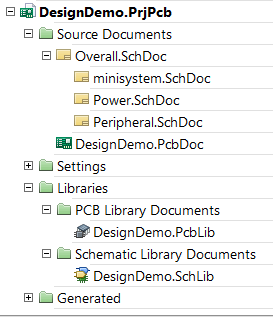

PCB工程
