標題: 分享一個stm32仿三菱的電路PCB文件
是stm32仿三菱plc的pcb文件。
我沒有電路圖軟件轉換不了Pdf。供大家參考！

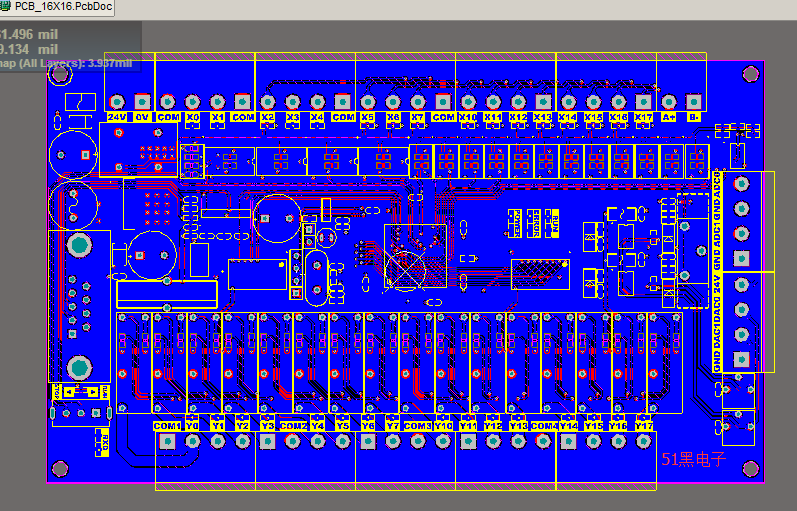

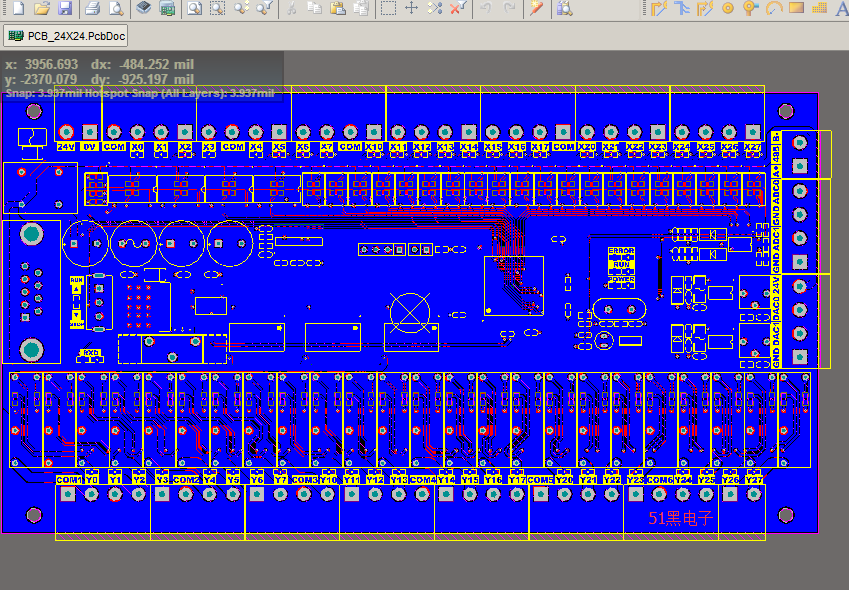

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)







PCB-24X24.rar

3.79 MB, 下載次數: 40, 下載積分: 黑幣 -5

PCB-16X16.rar

3.65 MB, 下載次數: 39, 下載積分: 黑幣 -5

作者: wwk1221    時間: 2021-7-2 14:57
是仿三菱FX3U嗎
作者: jovew    時間: 2021-7-5 21:06

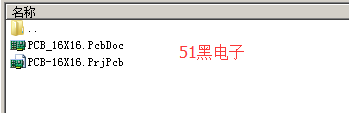

看壓縮包里面只有2個文件可惜沒有原理圖
