標題: 基于單片機+mfrc522 RFID+LCD12864射頻門禁系統程序 [打印本頁]
作者: sunmer    時間: 2020-5-4 15:04
標題: 基于單片機+mfrc522 RFID+LCD12864射頻門禁系統程序

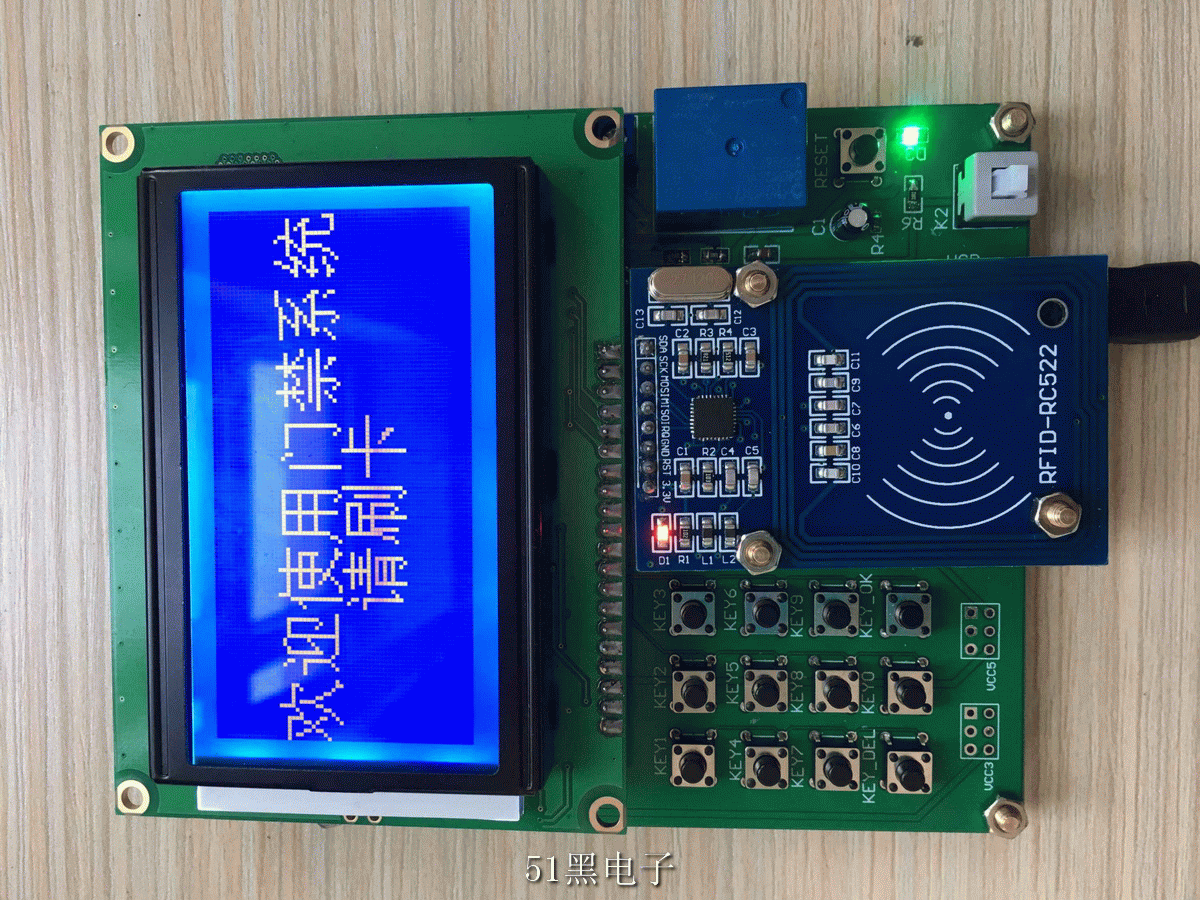

射頻識別門禁系統


單片機源程序如下:
  1. #include "reg52.h"
  2. #include "mfrc522.h"
  3. #include <string.h>
  4. #include <12864.h>
  5. #include <i2c.h>
  6. #include <waishe.h>
  7. #include <key.h>

  9. unsigned char aaddrr,addr;
  10. unsigned char eepromreadnum[4];
  11. char returnkey=1;

  13. void Timer0Init()                //定時器0初始化
  14. {
  15.         EA=0;//打開總中斷
  16.         ET0=1;//打開定時器0中斷允許
  17.         TR0=1;//打開定時器
  18.         TMOD|=0X01;//選擇為定時器0模式，工作方式1，僅用TR0打開啟動。

  20.         TH0=0XFC;        //給定時器賦初值，定時1ms
  21.         TL0=0X18;
  22. }


  25.   void main( )
  26. {
  27.    int failflag,y,successflag;
  28.          int KeyValue=12;
  29.    beep=0;
  30.    RFID_Init();
  31.    LCDInit();
  32.    Timer0Init();
  33.          if(At24c02Read(255)!=0x65)                //eeprom初次上電初始化
  34.          {
  35.                   delay(1000);
  36.                   ShowQQChar(0x82,"初次上電",4);
  37.                   ShowQQChar(0x91,"初始化中...",6);
  38.                   ShowQQChar(0x8a,"請稍等",3);
  39.                   for(y=0;y<255;y++)
  40.                   {
  41.                                  At24c02Write(y,0xff);                //eeprom區全部清零
  42.                                  delay(1000);
  43.                         }
  44.                   At24c02Write(255,0x65);
  45.                   delay(1000);
  46.                         At24c02Write(248,0x25);
  47.                   delay(1000);
  48.                         At24c02Write(249,0x28);
  49.                   delay(1000);
  50.                         At24c02Write(250,0xa5);
  51.                   delay(1000);
  52.                         At24c02Write(251,0x51);
  53.                   delay(1000);
  54.          }
  55. while(1)
  56. {

  58.          unsigned char status,i,k;
  59.          k=0;
  60.          LCD_show();
  61.          status = PcdRequest(PICC_REQIDL, g_ucTempbuf);//尋天線區內未進入休眠狀態的卡
  62.          if (status != MI_OK)
  63.    {
  64.                         PcdReset();
  65.                   PcdAntennaOff();
  66.                         PcdAntennaOn();
  67.             continue;
  68.    }
  69.          status = PcdAnticoll(g_ucTempbuf);      //防沖撞，此時g_ucTempbuf的值為卡號
  70.    if(status != MI_OK)
  71.          continue;
  72.           ////////卡號打印////////////////////////
  73.          led1=0;
  74.          WRCommand(0x01); //清除顯示 DDRAM
  75.          ShowQQChar(0x90,"卡號：",3);

  77.   while(aaddrr<252)                         //卡號比對程序段
  78.   {
  79.           k=0;
  80.                 for(i=0;i<4;i++)                       //卡號占用四個地址，比對四次
  81.                 {
  82.                 eepromreadnum[i]=At24c02Read(aaddrr);                     //讀取EEPROM地址1內的數據保存在        g_ucTempbuf[]中
  83.                 aaddrr++;
  84.                 ShowNUMChar(0x93+i,g_ucTempbuf[i]);    //顯示卡號
  85.                 if(eepromreadnum[i]==g_ucTempbuf[i])               //卡號開始進行比對
  86.                 {
  87.                         k=k+i;                               //四次比對成功0+1+2+3
  88.                   delay(1000);
  89.                 }
  90.                 else k=0;                        //比對失敗
  91.                 if(k==6)
  92.                   {
  93.                          failflag=0;
  94.                      aaddrr=252;
  95.               }
  96.                 }
  97.   }
  98. aaddrr=0;                    //地址回到首位，以便下次比較


  101.   if(k==6)                    //卡號對比成功
  102.         {
  103.                 relay=0;
  104.                 ShowQQChar(0x8a,"請通過\xfd",3);
  105.                 beep_Init(1);
  106.         }
  107.         if(k!=6)                    //卡號對比失敗
  108.         {
  109.                  beep_Init(0);
  110.                  delay(50000);
  111.                  WRCommand(0x01);
  112.                  failflag=1;                  //卡號對比失敗標志位
  113.         }
  114.   if(failflag==1)
  115.   {
  116.                 ShowQQChar(0x91,"是否輸入密碼",6);
  117.                 ShowQQChar(0x8a,"添加卡號",4);
  118.                 delay(500);
  119.    while(returnkey)
  120.          {
  121.             EA=0;
  122.                 KeyValue=KeyDown();
  123.                 if(KeyValue==11)
  124.                 {
  125.                  WRCommand(0x01);
  126.                  delay(10000);
  127.                  successflag=inputmima();                 //密碼輸入函數
  128.                  delay(10000);
  129.                  WRCommand(0x01);
  130.                  delay(1000);
  131.                  if(successflag==1)
  132.                  {
  133.                   for(i=0;i<4;i++)             //顯示卡號   g_ucTempbuf[]  所刷卡的卡號
  134.             {
  135.                                 ShowNUMChar(0x92+i,g_ucTempbuf[i]);
  136.                                 At24c02Write(addr,g_ucTempbuf[i]);         //將卡號存入eeprom中，addr為存入地址
  137.                                 addr++;
  138.                                 delay(1000);
  139.             }
  140.                  delay(10000);
  141.                  WRCommand(0x01);
  142.                  ShowQQChar(0x92,"存儲成功",4);
  143.                  delay(10000);
  144.                  }
  145.                  returnkey=0;
  146.                 }
  147.      else if(KeyValue==10)
  148.                  returnkey=0;
  149.          else
  150.          EA=1;
  151.          }

  153.   }
  154. returnkey=1;
  155.
  156. delay(70000);    //延時等待
  157. WRCommand(0x01); //清除顯示 DDRAM
  158. led1=1;
  159. relay=1;
  160.
  161. }

  163. }

  165. void Timer0() interrupt 1
  166. {
  167.         static u16 i;
  168.         TH0=0XFC;        //給定時器賦初值，定時1ms
  169.         TL0=0X18;
  170.         i++;
  171.         if(i==5000)
  172.         {
  173.                 i=0;
  174.         returnkey=0;
  175.         }
  176. }
復制代碼

以上程序51hei提供下載  (無仿真工程):
門禁系統.rar (115.9 KB, 下載次數: 314)

作者: baiy    時間: 2020-5-13 20:56
沒仿真
作者: yichan    時間: 2020-5-22 14:48
樓主有沒有具體的原理圖和仿真圖啊
作者: magicfu    時間: 2020-6-13 08:21
正在做433MHZ射頻相關的，論壇上逛逛學習
作者: hmoob    時間: 2020-6-20 18:55
拿走了，謝謝！
作者: hmoob    時間: 2020-6-20 18:56
謝謝樓主咯
作者: 我還以為我很強    時間: 2020-6-23 21:34
沒得原理圖啊
作者: 敵法師    時間: 2021-4-13 16:50
老哥你的定時器EA=0咋工作的啊，是不是不用定時器啊
作者: chengmc    時間: 2021-11-29 00:07
樓主，怎么編寫管理員密碼還有增加刪減普通密碼
作者: adad2    時間: 2021-11-29 08:21
51黑，有你更精彩
作者: chengmc    時間: 2021-12-2 12:44
有沒有器件清單
作者: qiandaige    時間: 2023-6-6 09:30
謝謝 大佬，正在做433MHZ射頻相關的，論壇上逛逛學習
