3.1音頻功率放大器的組成

按其構成可分為前置放大級、音調控制級和功率放大級三部分，如圖所示。

• 前置級：輸入級、中間級，音頻功率放大器的作用是將聲音源輸入的信號進行放大，然后輸出驅動揚聲器。一般功率放大器的輸入靈敏度是一定的，所以一個實用的音頻功率放大系統必須設置前置放大器，以便使放大器適應不同的輸入信號。
• 音調控制電路：對高低音隨意提升或降低


衰減型RC音調控制電路：易失真，調節范圍寬

反饋型音調控制電路:改善失真，調節范圍窄

• 功放級：給負載提供足夠大的輸出功率


3.2 OCL主放大電路設計步驟

3.3具體計算步驟

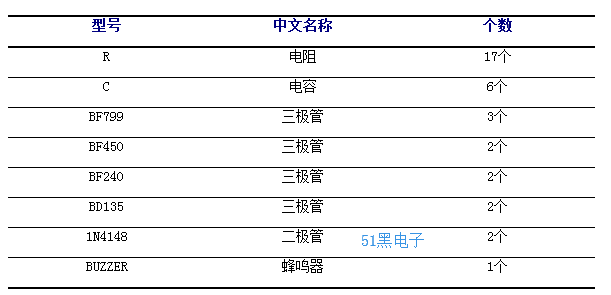

3.4總體電路

•   設計仿真


仿真結果：零點漂移為-55uV（在100mV以內），失真率為0.167%，輸出功率為8.021W（在8±0.1以內），帶寬為3Hz-134kHz(在45-3=42dB時)，輸出電壓為15.966mV，-15.990mV（在16±0.1以內），滿足要求。

仿真原理圖如下（Multisim仿真工程文件可到本帖附件中下載）

全部資料51hei下載地址：

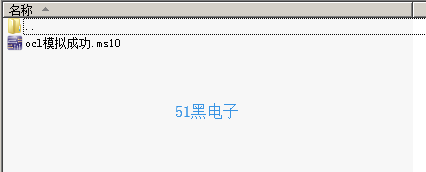

ocl模擬成功.rar (144.25 KB, 下載次數: 65)

OCL功放器設計51hei.docx (1.32 MB, 下載次數: 45)
