標題: CH579M-R1開發板之KEY控制LED
本帖最后由 jinglixixi 于 2020-9-8 20:43 編輯

在PWM呼吸燈的帖子中曾說過PWM的輸出沒有一個是連接到LED的，這是事實。但是卻未必需要一個外掛的LED模塊，為什么呢？
因?yàn)殚_發板上其實有LED可用，見圖1所示，但是看遍了原理圖也沒發現LED是與誰連接的，起初以為是粗心被遺忘標記。于是就用萬用表掃一遍，依然是什么也沒發現。這是才恍然大悟：原來LED確實是哪里也沒接呀！
這樣使用起來就方便多了，真是哪里需要連哪里！
使用那個PWM呼吸燈的測試只需一根電線就能解決掉，當然你如果不想連線，那找最近的PB18、PB19一根短接子就搞定。

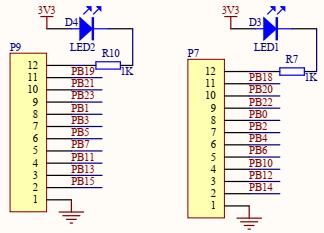

圖1 原理圖

在運行下面的程序時，4個LED燈可一次搞定，效果如圖2所示。
  1. int main()
  2. {
  3.          GPIOB_ModeCfg( GPIO_Pin_18, GPIO_ModeOut_PP_5mA );
  4.          GPIOB_ModeCfg( GPIO_Pin_19, GPIO_ModeOut_PP_5mA );
  5.          GPIOB_ModeCfg( GPIO_Pin_4, GPIO_ModeOut_PP_5mA );
  6.          GPIOB_ModeCfg( GPIO_Pin_7, GPIO_ModeOut_PP_5mA );
  7.           while(1)
  8.          {
  9.                                GPIOB_SetBits( GPIO_Pin_18 );
  10.                                GPIOB_SetBits( GPIO_Pin_19 );
  11.                                GPIOB_SetBits( GPIO_Pin_4 );
  12.                                GPIOB_SetBits( GPIO_Pin_7 );
  13.                                mDelaymS( 500 );
  14.                                GPIOB_ResetBits( GPIO_Pin_18 );
  15.                                GPIOB_ResetBits( GPIO_Pin_19 );
  16.                                GPIOB_ResetBits( GPIO_Pin_4 );
  17.                                GPIOB_ResetBits( GPIO_Pin_7 );
  18.                                mDelaymS( 500 );
  19.          }
  20. }
復制代碼


圖2 LED燈測試效果

在開發板上有2個按鍵，一個是復位鍵，一個是下載鍵。為了少找麻煩還是不使用這2個鍵來編程，為此這里使用一個超薄的軟按鍵來做KEY測試。
程測試序如下，一個鍵控制一個LED。
  1. int main()
  2. {
  3.            GPIOB_ModeCfg( GPIO_Pin_18, GPIO_ModeOut_PP_5mA );
  4.            GPIOB_ModeCfg( GPIO_Pin_19, GPIO_ModeOut_PP_5mA );
  5.            GPIOB_ModeCfg( GPIO_Pin_4, GPIO_ModeOut_PP_5mA );
  6.            GPIOB_ModeCfg( GPIO_Pin_7, GPIO_ModeOut_PP_5mA );
  7.
  8.            GPIOB_ModeCfg( GPIO_Pin_8, GPIO_ModeIN_PU );
  9.            GPIOB_ModeCfg( GPIO_Pin_16, GPIO_ModeIN_PU );
  10.            GPIOA_ModeCfg( GPIO_Pin_7, GPIO_ModeIN_PU );
  11.            GPIOA_ModeCfg( GPIO_Pin_9, GPIO_ModeIN_PU );
  12.
  13.            while(1)
  14.            {
  15.                  if(GPIOB_ReadPortPin(GPIO_Pin_8))  GPIOB_SetBits( GPIO_Pin_18 );
  16.                             else  GPIOB_ResetBits( GPIO_Pin_18 );
  17.
  18.                  if(GPIOB_ReadPortPin(GPIO_Pin_16))  GPIOB_SetBits( GPIO_Pin_19 );
  19.                             else  GPIOB_ResetBits( GPIO_Pin_19 );
  20.
  21.                  if(GPIOA_ReadPortPin(GPIO_Pin_7))  GPIOB_SetBits( GPIO_Pin_4 );
  22.                             else  GPIOB_ResetBits( GPIO_Pin_4 );
  23.
  24.                  if(GPIOA_ReadPortPin(GPIO_Pin_9))  GPIOB_SetBits( GPIO_Pin_7 );
  25.                             else  GPIOB_ResetBits( GPIO_Pin_7 );
  26.         }
  27. }
復制代碼

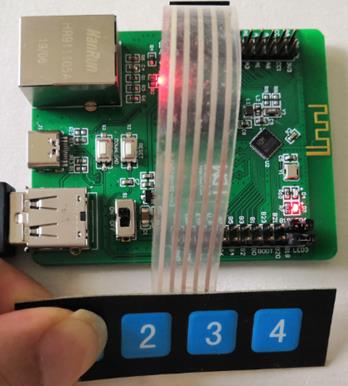

圖3  KEY測試效果
作者: 51hei團團    時間: 2020-9-8 02:37
好東東,圖片呢?
作者: jinglixixi    時間: 2020-9-8 07:47
51hei團團 發表于 2020-9-8 02:37
好東東,圖片呢?

怪了，編輯時看的見，一瀏覽就沒。
作者: jinglixixi    時間: 2020-9-8 07:49
回來從拍一下，再發一次。
作者: jinglixixi    時間: 2020-9-9 21:56
重新發了一次，終于圖片全了！
