步進電機是一種常用的執行器件，使用它能進行精準的定位及轉速調節等工作。一個簡單的步進電機驅動要由步進電機、驅動電路及微控制器構成，見圖1所示。

圖1 步進電機驅動構成

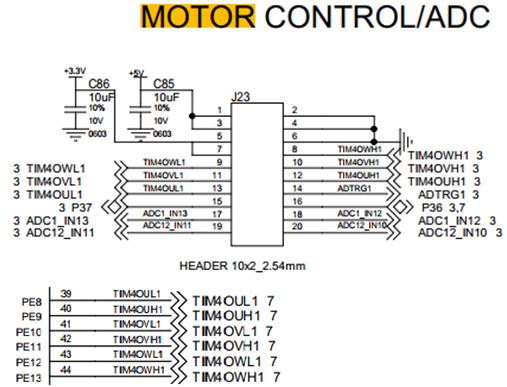

在HC32F460開發板上，提供了電機驅動控制接口，見圖2所示。


圖2 電機驅動控制接口
為了驅動步進電機，除了硬件方面的準備，還需必要的軟件配合。
要編寫步進電機驅動程序主要分為以下幾步：
1）分配引腳
使步進電機的MA~ MD引腳分別與PE8~ PE11相連接
MA---PE8
MB---PE9
MC---PE10
MD---PE11
2）定義輸出高低電平的語句
  1. #define MAL     PORT_ResetBits(PortE, Pin08)
  2. #define MAH     PORT_SetBits(PortE, Pin08)

  4. #define MBL     PORT_ResetBits(PortE, Pin09)
  5. #define MBH     PORT_SetBits(PortE, Pin09)

  7. #define MCL     PORT_ResetBits(PortE, Pin10)
  8. #define MCH     PORT_SetBits(PortE, Pin10)

  10. #define MDL     PORT_ResetBits(PortE, Pin11)
  11. #define MDH     PORT_SetBits(PortE, Pin11)
復制代碼
3）配置延時函數
配置延時函數的工作在步進電機的驅動中十分重要，它控制著步進電機運轉的快慢。
對于步進電機來說其速度是與驅動脈沖相有關的，但也并非脈沖越快，電機的轉速越快。因?yàn)殡姍C(jī)電機屬于機械器件，要建立相應的磁場以達到相應的扭矩才能使電機轉動。過快的脈沖只會使電機在原地震顫和抖動，并無法旋轉。
4）控制電機旋轉方向
對于4相5線式步進電機來講，可通過8個節拍的脈沖序列來控制其正反轉。
正轉的驅動函數為：
  1. void zx(void)
  2. {
  3. unsigned char X,Y;
  4. for(X=0;X<64;X++)
  5. {
  6. for(Y=0;Y<8;Y++)
  7. {
  8. MDL;
  9. MAH; //A
  10. Ddl_Delay1ms(n);
  11. MBH; //AB
  12. Ddl_Delay1ms(n);
  13. MAL; //B
  14. Ddl_Delay1ms(n);
  15. MCH; //BC
  16. Ddl_Delay1ms(n);
  17. MBL; //C
  18. Ddl_Delay1ms(n);
  19. MDH; //CD
  20. Ddl_Delay1ms(n);
  21. MCL; //D
  22. Ddl_Delay1ms(n);
  23. MAH; //DA
  24. Ddl_Delay1ms(n);
  25. }
  26. }
  27. }
復制代碼

反轉的驅動函數為：
  1. void fx(void)
  2. {
  3. unsigned char X,Y;
  4. for(X=0;X<64;X++)
  5. {
  6. for(Y=0;Y<8;Y++)
  7. {
  8. MDH;
  9. MAH; //A
  10. Ddl_Delay1ms(n);
  11. MAL; //AB
  12. Ddl_Delay1ms(n);
  13. MCH; //B
  14. Ddl_Delay1ms(n);
  15. MDL; //BC
  16. Ddl_Delay1ms(n);
  17. MBH; //C
  18. Ddl_Delay1ms(n);
  19. MCL; //CD
  20. Ddl_Delay1ms(n);
  21. MAH; //D
  22. Ddl_Delay1ms(n);
  23. MBL; //DA
  24. Ddl_Delay1ms(n);
  25. }
  26. }
  27. }
復制代碼

5）控制電機運行
控制電機運行的關鍵程序
  1.         OLED_Init();
  2. OLED_Clear();
  3. OLED_ShowString(0,0,"HC32F460 TEST",16);
  4. OLED_ShowString(0,2,"OLED & MOTOR:",16);
  5. MAL;
  6. MBL;
  7. MCL;
  8. MDL;
  9. Ddl_Delay1ms(500);
  10. f=1;
  11. rdata=5;
  12. n=3;           // n>1
  13. OLED_ShowNum(112,2,0,2,16);
  14. for(c=0;c<rdata;c++)
  15. {
  16. if(f==0)    fx();
  17. else          zx();
  18. OLED_ShowNum(112,2,c,2,16);
  19. }
復制代碼

感興趣的話，還可以添加按鍵來設置轉速和轉動的圈數等，那會使應用價值更高！
