標題: 關于STC15系列的單片機程序燒錄問題 [打印本頁]
作者: 煙雨、平生    時間: 2020-10-14 09:47
標題: 關于STC15系列的單片機程序燒錄問題

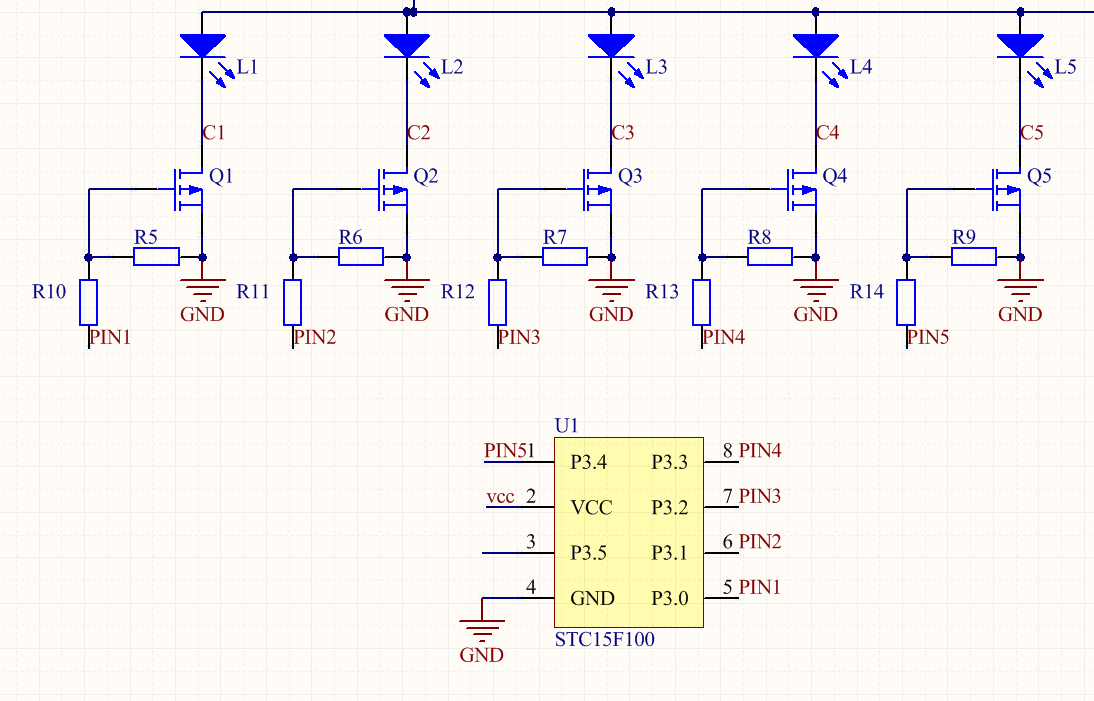

使用的燒錄器是通用燒錄器，P3.0和P3.1當普通I/O口使用，燒寫程序就一直燒錄不進去，嘗試過把R10和R11拆掉，就能燒進去了，一方面覺得是燒錄器的問題，因為以前用的燒錄器是能燒寫進去，但是買的新燒錄器就燒錄不了了，想請教下有沒有解決方案，電路的修改，或者推薦能用的燒錄器也行，
作者: robinsonlin    時間: 2020-10-14 09:47

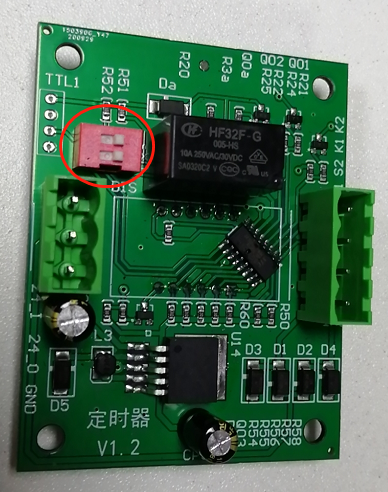

我之前也遇到這些破爛問題， 后來加個撥碼開關，就再無煩惱了。


作者: wulin    時間: 2020-10-14 11:52
串口信號被R10、R11分壓旁路掉了。在燒錄器對應接口加1K上拉電阻試試。
作者: 煙雨、平生    時間: 2020-10-14 13:19
wulin 發表于 2020-10-14 11:52
串口信號被R10、R11分壓旁路掉了。在燒錄器對應接口加1K上拉電阻試試。

之前試過，但是不行
作者: Y_G_G    時間: 2020-10-14 13:44
所有端口斷開電阻,R10-R14斷開
估計你LED的正極是直接連接VCC的
作者: lovexulu    時間: 2020-10-14 16:51
燒錄器電源電壓3.3/5v？估計新買的燒錄器為安全起見輸出端添加了限流電阻，結果導致限流電阻與你單片機輸出限流電阻R10 11+R5/6分壓，致使高電平未能達到標稱值導致寫入失敗。另：你這個電路圖應該是N溝管驅動，為何圖中是P溝管？
作者: 煙雨、平生    時間: 2020-10-14 17:04
lovexulu 發表于 2020-10-14 16:51
燒錄器電源電壓3.3/5v？估計新買的燒錄器為安全起見輸出端添加了限流電阻，結果導致限流電阻與你單片機輸出 ...

5V的，同樣是用到了3.0和3.1的端口，但有些板能燒進去，接法一樣
作者: 煙雨、平生    時間: 2020-10-14 17:07
Y_G_G 發表于 2020-10-14 13:44
所有端口斷開電阻,R10-R14斷開
估計你LED的正極是直接連接VCC的

不，LED是12v，和5v穩壓分開了，斷開電阻是能燒，但得找到問題在哪，，，不能沒錯燒個程序都把電阻拆了吧。。。
作者: hejianmin    時間: 2020-10-14 17:41
理論上可以實現
p3.0是單片機串口接收腳,
你在燒寫器的發送腳上面加一個邏輯同向門,這樣驅動電流就大了,這樣分壓電阻,R5和R10分壓,也不引響了
作者: cjm82    時間: 2020-10-14 17:50
建議上示波器看看電平的邊沿和幅值是否正常.
試試保留R10 R11拆掉R5 R6,如果能燒的話,說明是IO內上拉跟著兩電阻形成分壓了.那樣GS之間的電阻不焊或者加大R5 R6阻值就解決問題了.
如果還是不能燒有可能是MOS管GS之間的電容破壞了邏輯電平邊緣,最好上示波器看看.
作者: 煙雨、平生    時間: 2020-11-19 10:38
本帖最后由 煙雨、平生 于 2020-11-19 10:55 編輯

最終解決辦法，分別在燒錄器txd和rxd兩端上拉100R電阻到vcc，并燒錄線上加入開關
