標題: 上拉，下拉和關于三極管的蜂鳴器驅動電路Proteus仿真圖 [打印本頁]
作者: 鄧家文    時間: 2020-11-29 20:16
標題: 上拉，下拉和關于三極管的蜂鳴器驅動電路Proteus仿真圖
有什么不足的地方請大家多多包涵。


NPN 是用 B→E 的電流（IB）控制 C→E 的電流（IC），E極電位最低，且正常放大時通常C極電位最高，即 VC > VB > VE


PNP 是用 E→B 的電流（IB）控制 E→C 的電流（IC），E極電位最高，且正常放大時通常C極電位最低，即 VC < VB < VE


低電平和高電平信號驅動蜂鳴器電平
由于單片機的輸出電流電壓都比較低，需要借助外部的電源去驅動外部的蜂鳴器設備

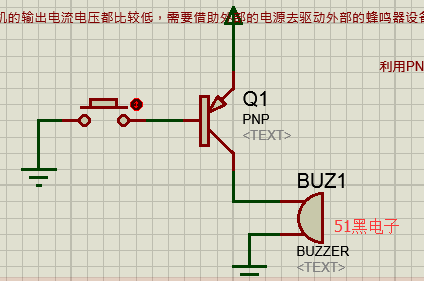

高電平信號驅動蜂鳴器

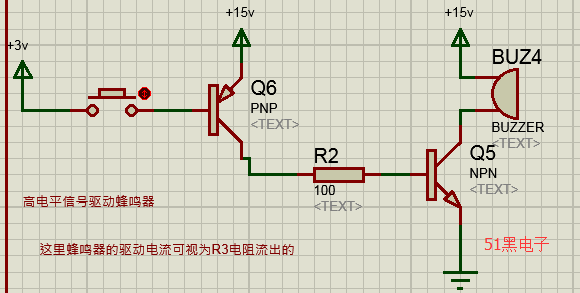

這里蜂鳴器的驅動電流可視為R3電阻流出的

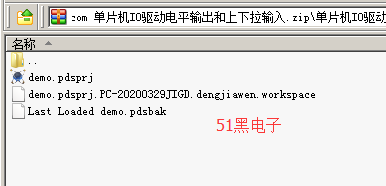

單片機IO驅動電平輸出和上下拉輸入.zip

32.19 KB, 下載次數: 8, 下載積分: 黑幣 -5

作者: 老愚童63    時間: 2020-12-1 13:23
你確定這個電路圖正確嗎？15V不會通過PNP三極管的EB結損壞單片機的I/O口？
作者: hhdsdy    時間: 2020-12-1 13:52
這個帖子發出來純粹是誤導人的
作者: 鄧家文    時間: 2020-12-4 23:38
老愚童63 發表于 2020-12-1 13:23
你確定這個電路圖正確嗎？15V不會通過PNP三極管的EB結損壞單片機的I/O口？

別在意這些細節，我只是發有這種驅動電路結構，具體電壓那得參考手冊和實際電路說的算
作者: 器車人    時間: 2020-12-7 11:25
這幾個圖已經不是不足之處了，而是錯誤示范，革命尚未成功，樓主仍需努力啊，仿真之后，把自己的電路搭一下，驗證ok之后，再上傳吧，技術需要嚴謹，不是簡單的仿真
作者: 器車人    時間: 2020-12-7 11:29
鄧家文 發表于 2020-12-4 23:38
別在意這些細節，我只是發有這種驅動電路結構，具體電壓那得參考手冊和實際電路說的算

那你發出來有什么用呢？人家會的，不需要你來發，人家不會的肯定是參考你的電路設計，那么參數電壓人家跟定也跟著你的走啊，你說這是細節嗎
作者: 老愚童63    時間: 2020-12-7 14:53
器車人 發表于 2020-12-7 11:29
那你發出來有什么用呢？人家會的，不需要你來發，人家不會的肯定是參考你的電路設計，那么參數電壓人家跟 ...

對！有道理，起碼不要誤人子弟
作者: tieq1952    時間: 2020-12-9 07:13
不要誤人子弟
