標題: MOS穩態開關電路仿真就報錯什么問題 [打印本頁]
作者: guhuawei19    時間: 2021-2-22 16:46
標題: MOS穩態開關電路仿真就報錯什么問題

仿真過程中報錯沒法實現按鍵自鎖功能
作者: guhuawei19    時間: 2021-2-22 16:51

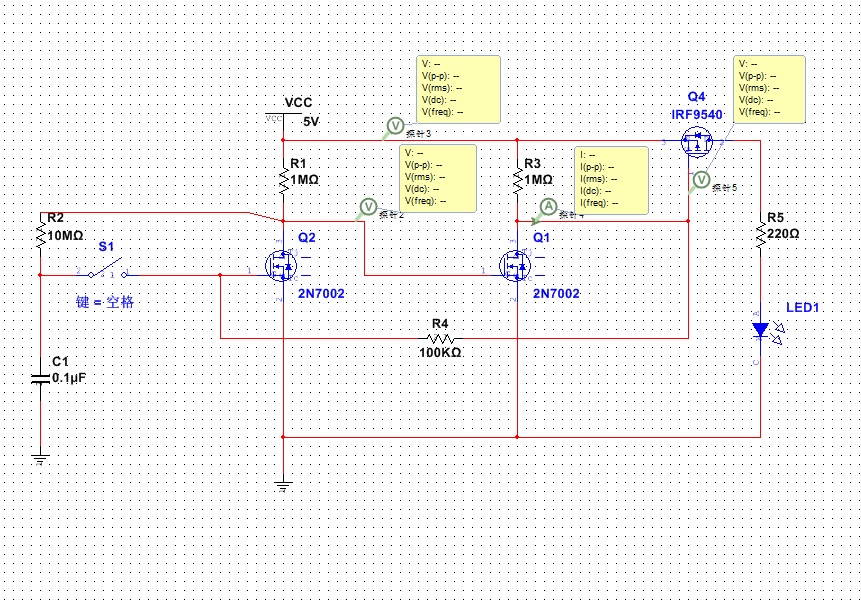

應該是 Q2先導通，Q1截止，然后Q4也截止，按鍵按下一次，Q2截止，Q1導通，Q4導通LED燈點亮，LED一直點亮，等待按鍵再次按下LED熄滅
作者: TTQ001    時間: 2021-2-23 09:36
能告訴我們那是什么錯誤嗎
作者: xianfajushi    時間: 2021-2-23 09:51
R1R3無需使用那么大電阻調小些試看
作者: taotie    時間: 2021-2-23 10:35

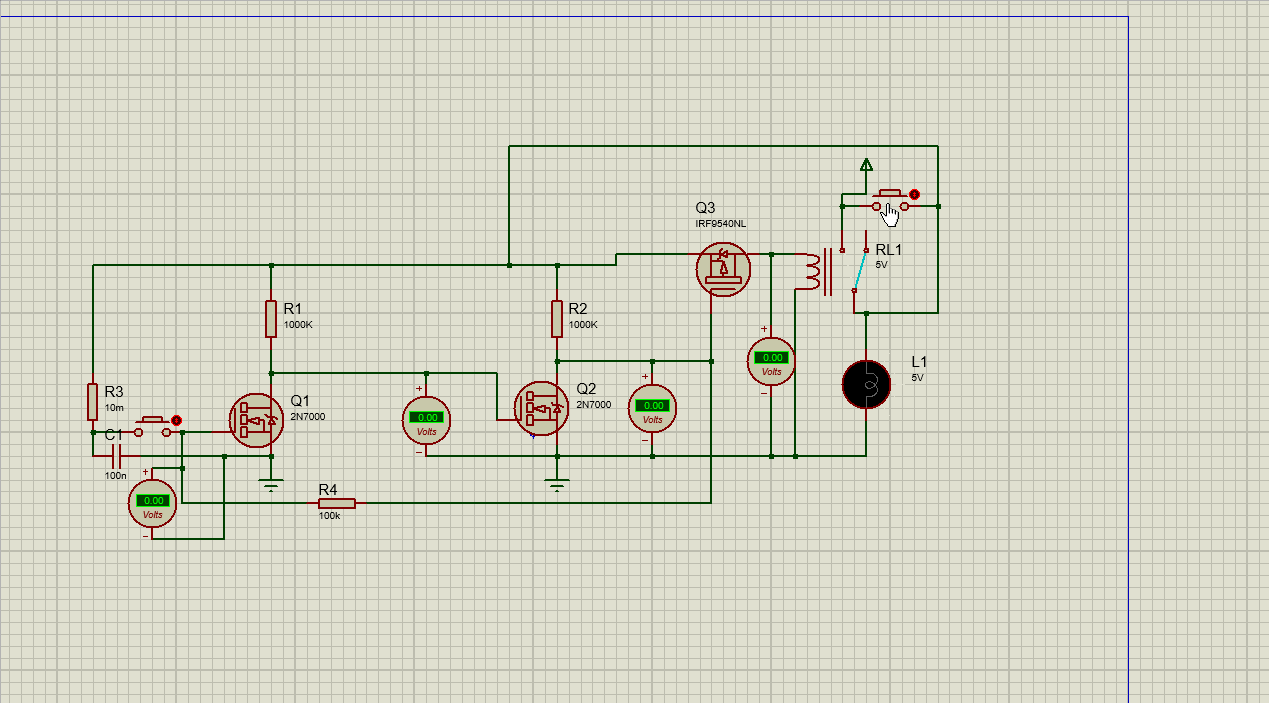

用Proteus 8仿真你的電路 有時可以實現，有時報錯。
去掉發光二極管用燈泡代替可正常實現。
看來是軟件問題。
作者: taotie    時間: 2021-2-23 10:48

作者: taotie    時間: 2021-2-23 11:52
要想看到各點電位將繼電器上那個按鍵常閉。點動q1那個按鍵即可看到~~~~
作者: guhuawei19    時間: 2021-2-23 14:27
用的14做的這個電路仿真
作者: guhuawei19    時間: 2021-2-23 14:52
MOS管仿真電路.rar (110.13 KB, 下載次數: 3)
作者: xianfajushi    時間: 2021-2-24 09:39
最近下載的文件統統無法打開真奇怪啊
作者: xianfajushi    時間: 2021-2-24 10:20

作者: xianfajushi    時間: 2021-2-24 11:03

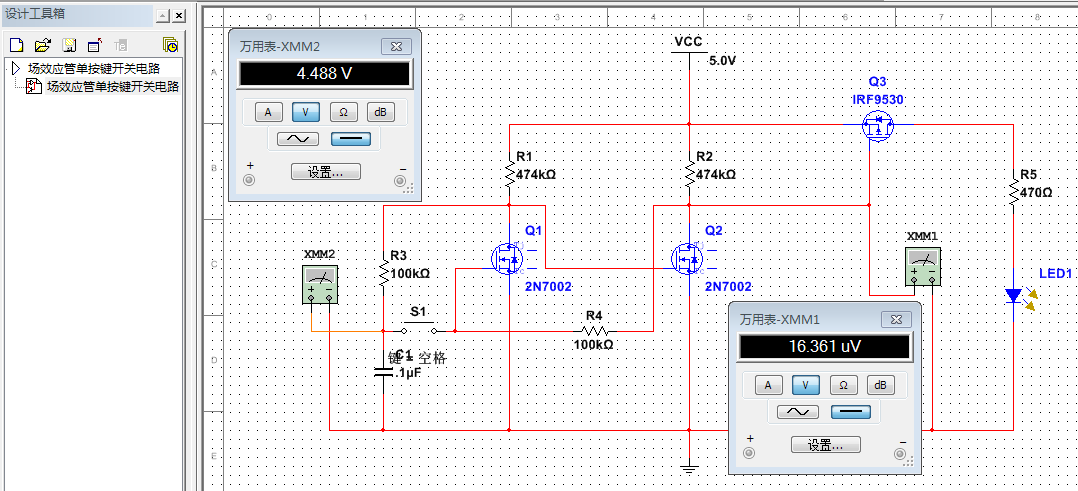

用我的圖把2個電阻474K改為47.4K比較合適
作者: 51hei團團    時間: 2021-2-24 19:33
xianfajushi 發表于 2021-2-24 09:39
最近下載的文件統統無法打開真奇怪啊

rar文件貌似只能用winrar這個軟件才能打開,不然會報錯
作者: guhuawei19    時間: 2021-2-25 16:38
xianfajushi 發表于 2021-2-24 10:20

問下我這個14版本怎么沒有你那個S1按鍵
作者: guhuawei19    時間: 2021-2-25 16:45
xianfajushi 發表于 2021-2-24 10:20

我電阻改小后還是不可以實現，要實現按鍵按一下燈鎖住常亮，再按一下燈熄滅，以此循環
作者: xianfajushi    時間: 2021-2-26 09:24
guhuawei19 發表于 2021-2-25 16:45
我電阻改小后還是不可以實現，要實現按鍵按一下燈鎖住常亮，再按一下燈熄滅，以此循環

什么樣按鍵不重要，按鍵仿真里面有的可以找出來。
仿真圖2個狀態都貼出來，是可以實現的，就是仿真時間會長些，電容器充放電必須充分后再按按鍵即可。
電路參數要恰當，負載電阻參數依據管子的參數而定，不能一味追求高阻抗微電流，否則的話可能管子運行條件不足，仿真就會提示問題。
作者: xianfajushi    時間: 2021-2-26 09:24
什么樣按鍵不重要，按鍵仿真里面有的可以找出來。 仿真圖2個狀態都貼出來，是可以實現的，就是仿真時間會長些，電容器充放電必須充分后再按按鍵即可。 電路參數要恰當，負載電阻參數依據管子的參數而定，不能一味追求高阻抗微電流，否則的話可能管子運行條件不足，仿真就會提示問題。
作者: xianfajushi    時間: 2021-2-26 11:11
51hei團團 發表于 2021-2-24 19:33
rar文件貌似只能用winrar這個軟件才能打開,不然會報錯


作者: hhh402    時間: 2021-2-26 11:16
電阻阻值太大了，MOS控制腳用10k電阻就好。
