標題: 51單片機四路DS18B20溫度檢測系統代碼與Proteus仿真圖 [打印本頁]
作者: lurongmin    時間: 2021-3-19 12:12
標題: 51單片機四路DS18B20溫度檢測系統代碼與Proteus仿真圖
基于51單片機四路溫度檢測系統DS18B20的仿真和源程序

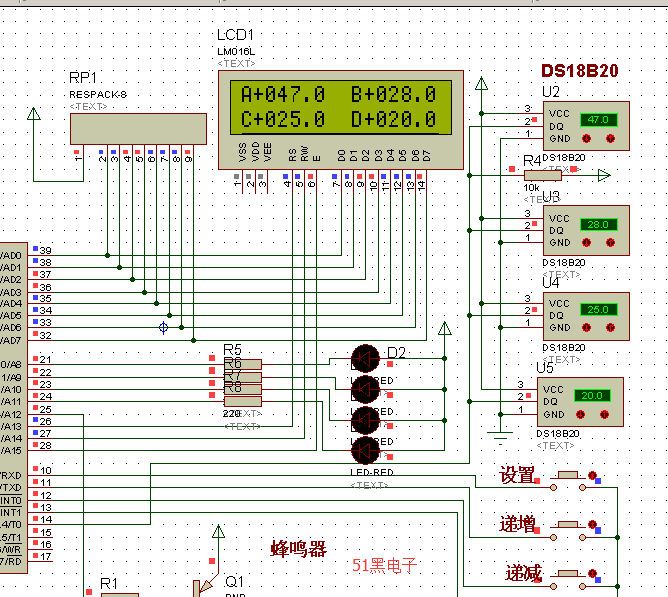

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include"stc89c51.h"

  3. #include"define.h"


  6. sbit SetKey = P3^0;
  7. sbit UpKey  = P3^1;
  8. sbit DnKey  = P3^2;
  9. sbit AlarmK = P3^3;
  10. sbit BEEP   = P2^4;

  12. sbit LED1   = P2^0;
  13. sbit LED2   = P2^1;
  14. sbit LED3   = P2^2;
  15. sbit LED4   = P2^3;



  19. extern void StartDs18b20(uchar * ROMCODE);
  20. extern void ReadDs18b20(uchar * ROMCODE);
  21. extern  uchar  TZ;                           //轉換后的溫度值整數部分
  22. extern  uchar  TD;                           //轉換后的溫度值整數部分
  23. //extern void init_lcd (void);
  24. //extern void LcdWrData(uchar content);
  25. //extern  void LcdWrCommand(uchar content)        ;
  26. extern uchar FindDevices(uchar CodeROM[][8]);
  27. data uchar Ds18b20Rom[4][8];
  28. //************************************************************************************************************************
  29. extern uchar   LastDiscrap        ;
  30. //extern void writeChar(uchar x,uchar y,uchar s); //LCD 寫字符串
  31. //extern  void writestring(uchar x,uchar y,uchar *s) ;//LCD 寫字符串

  33. //extern void LCD_Initial(void);
  34. //extern void write_dat(unsigned char dat);
  35. //extern void command(unsigned int com);

  37. extern  unsigned char tflag;
  38. unsigned char AlarmTempLow=1,AlarmTempTop=125,Set=0;
  39. unsigned char fAlarm=0xff;
  40. unsigned char TP1=0xff,TP2=0xff,TP3=0xff,TP4=0xff;
  41. unsigned char Alarm1=0,Alarm2=0,Alarm3=0,Alarm4=0;
  42. unsigned char tf1=0,tf2=0,tf3=0,tf4=0;

  44. void delayms(uint ms)                 //延時xx毫秒
  45. {
  46.         uchar i;
  47.         while(ms--)
  48.         {
  49.                  for(i=0;i<120;i++);
  50.         }
  51. }


  54. sbit RS=P2^5;
  55. sbit RW=P2^6;
  56. sbit EN=P2^7;
  57. #define LCD_BUS P0


  60. void command(unsigned int com)         //LCD寫指令
  61. {
  62.    RS=0;                                  //RS為0
  63.    LCD_BUS=com;          //裝載指令
  64.    delayms(5);                 //延時5ms
  65.    EN=1;                                 //LCD使能
  66.    delayms(5);                //延時5ms
  67.    EN=0;                                //LCD不使能
  68. }

  70. void write_dat(unsigned char dat)          //LCD寫數據
  71. {
  72.    RS=1;                                        //RS為1
  73.    LCD_BUS=dat;                //裝載數據
  74.    delayms(5);                         //延時5ms
  75.    EN=1;                                         //LCD使能
  76.    delayms(5);                         //延時5ms
  77.    EN=0;                                         //LCD不使能
  78. }

  80. void writestring(unsigned char x,unsigned char y,unsigned char *s) //LCD 寫字符串
  81. {
  82.         if (y == 0)  command(0x80 + x);     //表示第一行
  83.         else         command(0xC0 + x);      //表示第二行
  84.
  85.         while (*s)                         //判斷是否字符串的結尾
  86.         {
  87.      write_dat( *s);    //顯示當前字符
  88.                 s ++;                             //字符串地址加1
  89.         }
  90. }

  92. void writeChar(unsigned char x,unsigned char y,unsigned char s) //LCD 寫字符串
  93. {
  94.         if (y == 0)  command(0x80 + x);     //表示第一行
  95.         else         command(0xC0 + x);      //表示第二行
  96.
  97.         {
  98.      write_dat( s);    //顯示當前字符
  99.         }
  100. }


  103. void LCD_Initial(void)                //LCD初始化
  104. {

  106.    EN=0;                                  //LCD不使能
  107.    RW=0;                                  //RW為0
  108.    command(0x38);                //發送初始化指令
  109.    command(0x0c);                //發送初始化指令
  110.    command(0x06);          //發送初始化指令
  111.    command(0x01);          //發送初始化指令
  112.    command(0x80+0x02);        //發送LCD初始位置
  113. }


  116. void Alarm(void)
  117. {
  118.         if(TP1!=0xff)
  119.         {
  120.                 if((TP1>(AlarmTempTop))||(TP1<(AlarmTempLow))||(tf1==0x2d))        {Alarm1=1;LED1=0;}
  121.                 else  {Alarm1=0;LED1=1;}
  122.         }
  123.    else  {Alarm1=0;LED1=1;}
  124.
  125.         if(TP2!=0xff)
  126.         {
  127.                 if((TP2>(AlarmTempTop))||(TP2<(AlarmTempLow))||(tf2==0x2d))        {Alarm2=1;LED2=0;}
  128.                 else  {Alarm2=0;LED2=1;}
  129.         }
  130.    else  {Alarm2=0;LED2=1;}
  131.
  132.         if(TP3!=0xff)
  133.         {
  134.                 if((TP3>(AlarmTempTop))||(TP3<(AlarmTempLow))||(tf3==0x2d))        {Alarm3=1;LED3=0;}
  135.                 else  {Alarm3=0;LED3=1;}
  136.         }
  137.    else  {Alarm3=0;LED3=1;}
  138.
  139.         if(TP4!=0xff)
  140.         {
  141.                 if((TP4>(AlarmTempTop))||(TP4<(AlarmTempLow))||(tf4==0x2d))        {Alarm4=1;LED4=0;}
  142.                 else  {Alarm4=0;LED4=1;}
  143.         }
  144.         else  {Alarm4=0;LED4=1;}
  145.
  146.         if(fAlarm!=0)
  147.         {
  148.                 if((Alarm1==1)||(Alarm2==1)||(Alarm3==1)||(Alarm4==1)) {BEEP=0;}
  149.                 else BEEP=1;
  150.         }
  151.         else BEEP=1;
  152. }


  155. void DispAlData(void)
  156. {
  157.         unsigned char i1=0,i2=0,i3=0,i4=0,i5=0,i6=0;
  158.
  159.         i1 = AlarmTempLow/100;          //獲得溫度值的百位
  160.         i2 = AlarmTempLow%100/10;         //獲得溫度值的十位
  161.         i3 = AlarmTempLow%10;                 //獲得溫度值的個位
  162.
  163.         i4 = AlarmTempTop/100;          //獲得溫度值的百位
  164.         i5 = AlarmTempTop%100/10;         //獲得溫度值的十位
  165.         i6 = AlarmTempTop%10;                 //獲得溫度值的個位
  166.         writestring(5,1,"   ");
  167.         writestring(13,1,"     ");
  168.         if(i1!=0)        writeChar(5,1,i1+'0');
  169.         if((i1==0)&&(i2!=0)) writeChar(5,1,i2+'0');
  170.         if(i1!=0) writeChar(6,1,i2+'0');
  171.         if((i1==0)&&(i2==0))        writeChar(5,1,i3+'0');
  172.         else if((i1==0)&&(i2!=0))        writeChar(6,1,i3+'0');
  173.         if((i1!=0))         writeChar(7,1,i3+'0');
  174.
  175.         if(i4!=0)        writeChar(13,1,i4+'0');
  176.         if((i4==0)&&(i5!=0)) writeChar(13,1,i5+'0');
  177.         if(i4!=0) writeChar(14,1,i5+'0');
  178.         if((i4==0)&&(i5==0))        writeChar(13,1,i6+'0');
  179.         else if((i4==0)&&(i5!=0))        writeChar(14,1,i6+'0');
  180.         if((i4!=0)) writeChar(15,1,i6+'0');
  181. }


  184. void SetFun(void)
  185. {
  186.         if(SetKey==0)
  187.         {
  188.                 delayms(20);
  189.                 if(SetKey==0)
  190.                 {
  191.                         if(Set<2)        {Set++;writestring(0,1," Low=    Top=   ");}
  192.                         else {Set=0;}
  193.                 }
  194.                 DispAlData();
  195.                 switch(Set)
  196.                 {
  197.                         case 0:  writestring(0,1,"C        D      ");break;
  198.                         case 1:        writestring(0,1,">");writestring(8,1," ");break;
  199.                         case 2:        writestring(0,1," ");writestring(8,1,">");break;
  200.                 }
  201.
  202.
  203.                 while(SetKey==0);
  204.         }
  205.
  206.         if((UpKey==0)&&(Set!=0))
  207.         {
  208.                 delayms(20);
  209.                 if(UpKey==0)
  210.                 {
  211.                         switch(Set)
  212.                         {
  213.                                 case 1:        if(AlarmTempLow<125) AlarmTempLow++;else AlarmTempLow=125; break;
  214.                                 case 2:        if(AlarmTempTop<125) AlarmTempTop++;else AlarmTempTop=125; break;
  215.                         }
  216.                         DispAlData();
  217.                         while(UpKey==0);
  218.                 }
  219.         }
  220.
  221.         if((DnKey==0)&&(Set!=0))
  222.         {
  223.                 delayms(20);
  224.                 if(DnKey==0)
  225.                 {
  226.                         switch(Set)
  227.                         {
  228.                                 case 1:        if(AlarmTempLow>-20) AlarmTempLow--;else AlarmTempLow=-20; break;
  229.                                 case 2:        if(AlarmTempTop>0) AlarmTempTop--;else AlarmTempTop=0; break;
  230.                         }
  231.                         DispAlData();
  232.                         while(DnKey==0);
  233.                 }
  234.         }
  235.
  236.         if(AlarmK==0)
  237.         {
  238.                 delayms(20);
  239.                 if(AlarmK==0)
  240.                 {
  241.                         fAlarm=~fAlarm;
  242.                         while(AlarmK==0)        ;
  243.                 }
  244.         }
  245. }


  248. void main(void)
  249. {
  250.         uint k;
  251.         uchar number;
  252.    BEEP=1;
  253.    LCD_Initial();
  254.         //init_lcd();
  255.    writestring(0,0,"  Search Sensor  ");
  256.    delayms(800);
  257.    number=FindDevices(Ds18b20Rom);
  258.    writestring(0,0,"Search    sensors");
  259.         writeChar(7,0,number/10+'0');
  260.    writeChar(8,0,number%10+'0');
  261.
  262.    for(k=0;k<number;k++)
  263.    {
  264.       StartDs18b20(& Ds18b20Rom[k][0]);
  265.    }
  266.    delayms(800);
  267.    writestring(0,0,"A        B      ");
  268.    writestring(0,1,"C        D      ");
  269.         while(1)
  270.         {
  271.       if(Set==0)
  272.       {
  273.          for(k=0;k<number;k++)
  274.          {
  275.             StartDs18b20(& Ds18b20Rom[k][0]);
  276.
  277.             ReadDs18b20(& Ds18b20Rom[k][0]);
  278.             switch(k)
  279.             {
  280.                case 0:
  281.                   TP1=TZ;tf1=tflag;
  282.                   writeChar(1,0,tflag);
  283.                   writeChar(2,0,TZ/100+'0');
  284.                   writeChar(3,0,TZ/10%10+'0');
  285.                   writeChar(4,0,TZ%10+'0');
  286.                   writeChar(5,0,'.');
  287.                   writeChar(6,0,TD+'0');
  288.                   break;
  289.                case 1:
  290.                   TP2=TZ;tf2=tflag;
  291.                   writeChar(10,0,tflag);
  292.                   writeChar(11,0,TZ/100+'0');
  293.                   writeChar(12,0,TZ/10%10+'0');
  294.                   writeChar(13,0,TZ%10+'0');
  295.                   writeChar(14,0,'.');
  296.                   writeChar(15,0,TD+'0');
  297.                   break;
  298.                case 2:
  299.                   TP3=TZ;tf3=tflag;
  300.                   writeChar(1,1,tflag);
  301.                   writeChar(2,1,TZ/100+'0');
  302.                   writeChar(3,1,TZ/10%10+'0');
  303.                   writeChar(4,1,TZ%10+'0');
  304.                   writeChar(5,1,'.');
  305.                   writeChar(6,1,TD+'0');
  306.                   break;
  307.                case 3:
  308.                   TP4=TZ;tf4=tflag;
  309.                   writeChar(10,1,tflag);
  310.                   writeChar(11,1,TZ/100+'0');
  311.                   writeChar(12,1,TZ/10%10+'0');
  312.                   writeChar(13,1,TZ%10+'0');
  313.                   writeChar(14,1,'.');
  314.                   writeChar(15,1,TD+'0');
  315.                   break;
  316.             }
  317.          }
  318.       }
  319.       SetFun();
  320.                 Alarm();

  322.         }
  323. }
復制代碼

所有程序仿真51hei提供下載:
仿真.zip (242.92 KB, 下載次數: 171)


作者: gyh0079    時間: 2022-5-29 20:04
感謝樓主的講解
作者: mick32    時間: 2022-5-30 03:03

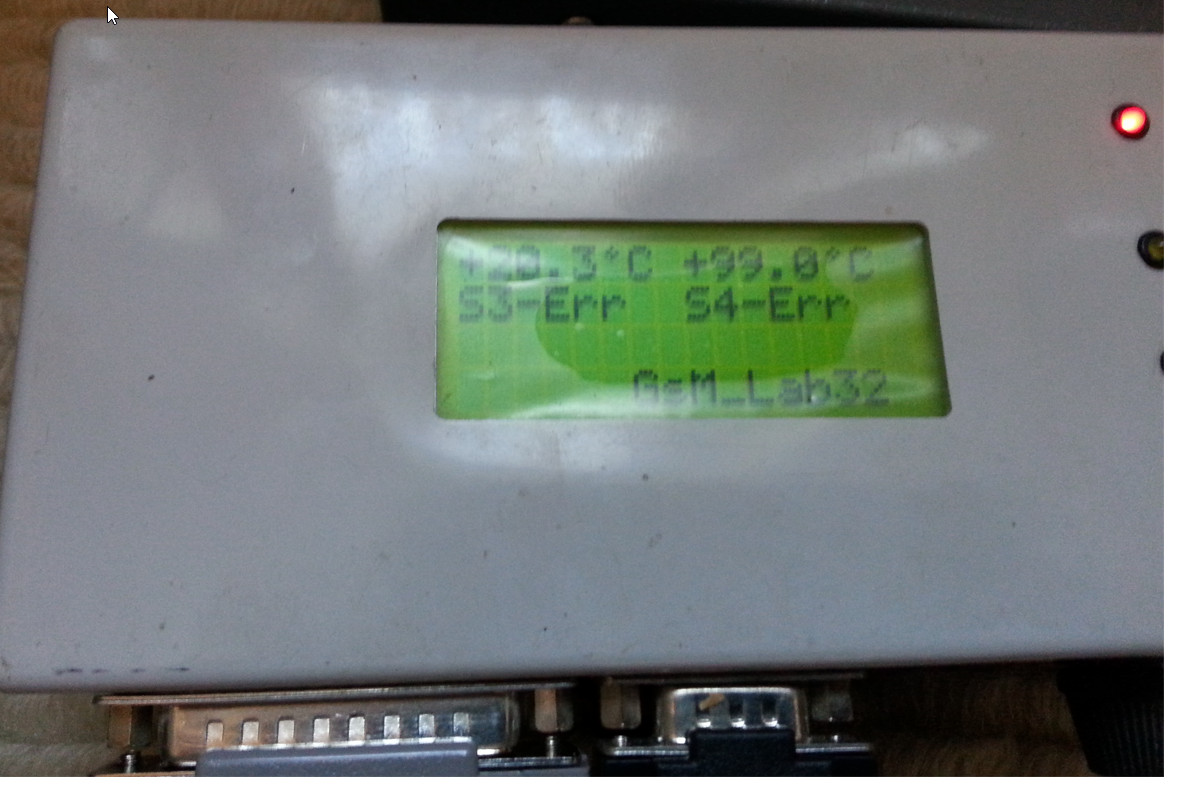

Had similiar project 4xDS18B20 and Modbus...
Nice work..


作者: yuanyuandeyu    時間: 2023-7-21 19:46
需要用Proteus7.8版本打開dsn文件  不然工程內是空的沒有仿真圖
作者: yuanyuandeyu    時間: 2023-7-22 18:20
想要這樣的效果，該怎么做？大佬求教。
作者: yuanyuandeyu    時間: 2023-7-22 21:12
我改了顯示元件后，只能顯示一個，不知道是為什么。proteus仿真圖是我照著圖片弄得。可能有毛病
作者: yuanyuandeyu    時間: 2023-7-23 09:12
搞好了，是自己放的ds18b20沒給序列號導致的只能識別一個
作者: 15699183053    時間: 2023-7-23 12:10
非常感謝，很需要這方面的資料，，，，



歡迎光臨 (http://www.torrancerestoration.com/bbs/) Powered by Discuz! X3.1
